Wejścia/wyjścia cyfrowe
DIO8 DIO8
CAN 1 Mbit/s; M12, kodowanie A
7/8", 5-piny, 2× max. 9 A
M12, 5-piny, kodowanie A
FSU (Fast-Start-Up)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Prąd sumaryczny UA maks. | 9 A |
| Prąd sumaryczny US maks. | 9 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 1,6 A |
| Obciążenie lampowe | 10 W |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 99 |
Komunikacja przemysłowa | CANopen
| Adresowanie CANopen | Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Przerwanie kabla | na port |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 4-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
| Typ przyłącza 4 | Power In |
| Typ przyłącza 5 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V (US) |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Shield |
| PIN 2 | V + |
| PIN 3 | V - |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | Shield |
| PIN 2 | V + |
| PIN 3 | V - |
| PIN 4 | CAN_HIGH |
| PIN 5 | CAN_LOW |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V (UA) |
| PIN 2 | 0 V (US) |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

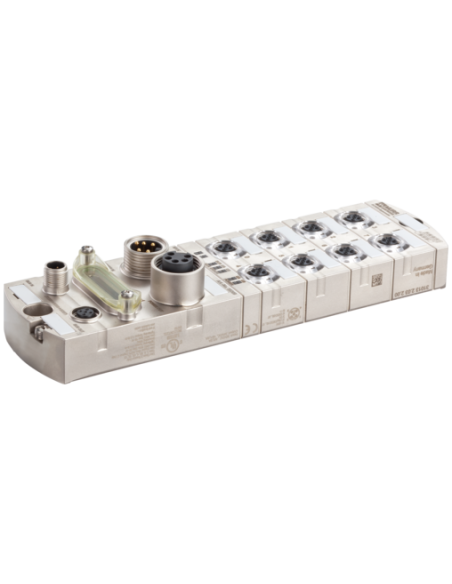

Moduł sieciowy MVK I/O CANOpen 55306 – nowoczesna dystrybucja sygnałów w przemysłowych systemach automatyki
Moduł sieciowy MVK I/O CANOpen 55306 to zaawansowane urządzenie przeznaczone do profesjonalnych aplikacji automatyki przemysłowej. Umożliwia łatwą i niezawodną integrację wejść oraz wyjść cyfrowych w systemach opartych na protokole CANOpen. Sprawdza się wszędzie tam, gdzie kluczowa jest odporność na warunki środowiskowe oraz stabilność transmisji danych.
Zastosowania i możliwości modułu MVK I/O CANOpen 55306
Dzięki szerokim możliwościom komunikacyjnym oraz wysokiej klasie szczelności IP67, moduł znajduje zastosowanie m.in. w:
- zautomatyzowanych liniach produkcyjnych,
- aplikacjach robotycznych,
- systemach pakujących,
- maszynach do przetwórstwa tworzyw sztucznych,
- transporcie wewnętrznym oraz logistyce magazynowej,
- instalacjach wymagających pracy w trudnych warunkach (kurz, wilgoć, wibracje).
Integracja modułu w systemach rozproszonych pozwala znacząco zredukować okablowanie oraz uprościć diagnostykę i serwisowanie instalacji.
Najważniejsze zalety MVK I/O CANOpen 55306
Wytrzymała obudowa i wysoki stopień ochrony – cała obudowa urządzenia jest szczelnie zalana, co gwarantuje ochronę elektroniki nawet w niesprzyjających warunkach przemysłowych (IP67).
Rozbudowane funkcje diagnostyczne – moduł sygnalizuje stany pracy oraz awarie za pomocą wyraźnych wskaźników LED oraz diagnostyki dostępnej przez magistralę, co umożliwia szybką identyfikację i lokalizację usterek, takich jak:
- przeciążenia,
- zwarcia,
- niedociążenie,
- przerwanie kabla.
Elastyczność przyłączeniowa – wykorzystanie standardowych złączy M12 (5-pinowych) oraz 7/8'' zapewnia łatwą integrację z istniejącymi systemami. Szybki montaż gwarantuje 2-otworowe mocowanie śrubowe.
Niezawodność i bezpieczeństwo stosowania
Moduł MVK I/O CANOpen 55306 jest odporny na przeciążenia i zwarcia, co chroni zarówno samą instalację, jak i podłączone czujniki oraz urządzenia wykonawcze. Zaprojektowany zgodnie z normami przemysłowymi (EN 61131-2), pozwala na stabilne zasilanie oraz niezawodną komunikację z szybkością do 1 Mbit/s.
Uniwersalne zastosowanie w systemach CANOpen
Dzięki obsłudze adresowania przez przełączniki obrotowe oraz zakresowi adresów od 1 do 99, moduł nadaje się do zastosowania w rozbudowanych i rozproszonych aplikacjach CANOpen. Ideą jego wykorzystania jest zarówno łatwa rozbudowa istniejących instalacji, jak i nowoczesne realizacje inżynierskie wymagające elastyczności i odporności na warunki eksploatacji.
Podsumowanie
Moduł sieciowy MVK I/O CANOpen 55306 jest wyborem dla tych, którzy poszukują niezawodnych i wytrzymałych rozwiązań I/O do zastosowań w automatyce przemysłowej – szczególnie tam, gdzie liczy się odporność na czynniki zewnętrzne, bezpieczeństwo pracy oraz kompleksowa diagnostyka. Szeroki zakres zastosowań oraz łatwość integracji sprawiają, że model ten jest sprawdzonym wyborem w profesjonalnych aplikacjach.
