INPUT: 3× 360...520 V AC / 480...745 V DC
OUTPUT: 22...28 V DC
Prąd: 20 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 480 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy AC (3-fazowy) | 1,3 A |
| Inrush current max. | 19 A |
| Dobezpieczenie zewnętrzne maks. | 20 A |
| Liczba faz wejścia | 3 |
| Sprawność | 90 % @ 3× 400 V AC, 89 % @ 3× 520 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 20 A |
| Czas Power Boost min. | 4 s |
| Mostkowanie zaniku zasilania min. | 19 ms @ 400 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 132 mm |
| Szerokość | 113 mm |
| Głębokość | 136 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | + |
| PIN 3 | - |
| PIN 4 | - |

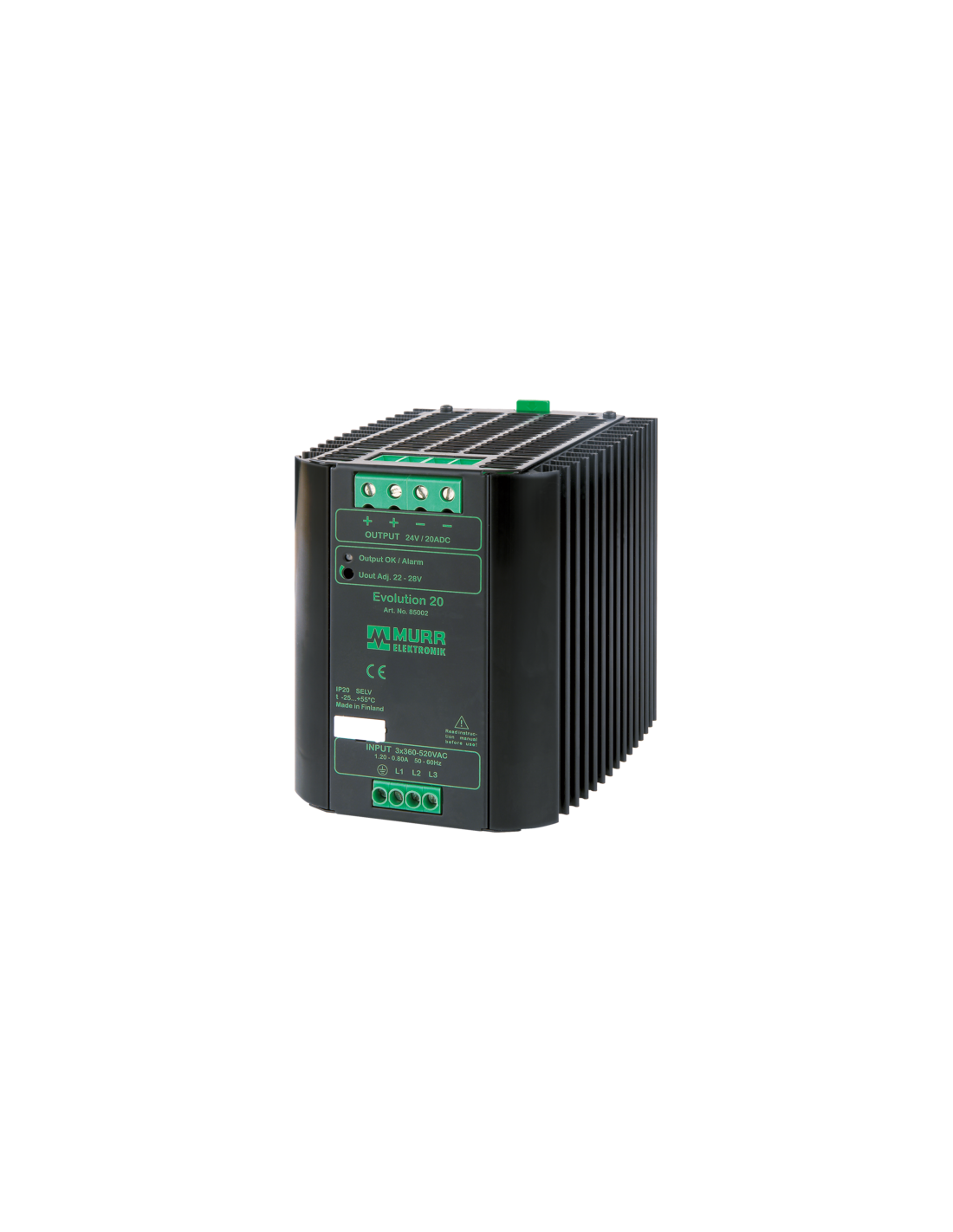

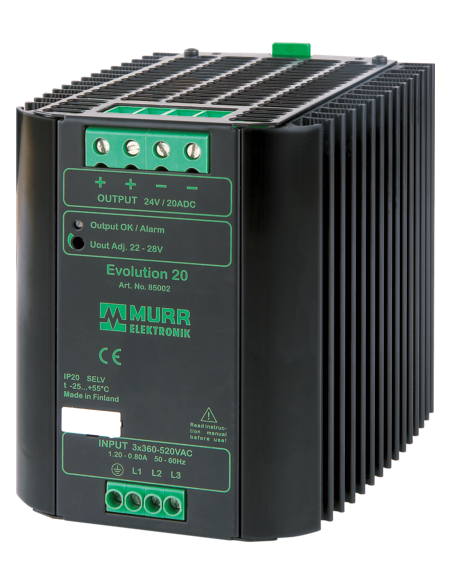

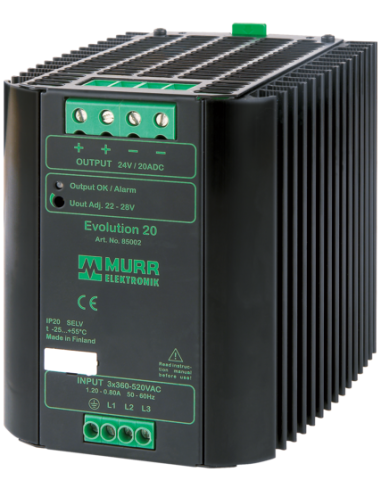

Zasilacz impulsowy 3-fazowy Evolution 20 24V 20A Murrelektronik (kod: 85002)
Zasilacz impulsowy Evolution 20 o kodzie 85002 to nowoczesne i niezawodne rozwiązanie do zasilania systemów automatyki przemysłowej oraz instalacji wymagających stabilnych parametrów zasilania. Przeznaczony do zastosowań profesjonalnych, sprawdza się zarówno w szafach sterowniczych, jak i w maszynach oraz liniach produkcyjnych.
Zasilacz impulsowy 3-fazowy - zastosowania i przewagi
Zasilacz trójfazowy Evolution 20 doskonale sprawdza się w wymagających środowiskach przemysłowych dzięki szerokiemu zakresowi napięcia wejściowego (zarówno AC, jak i DC) oraz wysokiej sprawności. Urządzenie zapewnia stabilne napięcie wyjściowe 24 V DC przy wydajności prądowej wynoszącej aż 20 A, co pozwala na efektywne zasilanie dużych zespołów odbiorników oraz systemów automatyki.
Typowe zastosowania:
- Systemy automatyki przemysłowej i automatyki budynkowej
- Układy sterowania maszyn i linii produkcyjnych
- Zasilanie urządzeń elektronicznych w szafach sterowniczych
- Wielomodułowe instalacje wymagające stabilnego zasilania 24 V DC
- Praca w wymagających warunkach temperaturowych i wilgotnościowych
Najważniejsze cechy zasilacza Evolution 20 85002
- Bardzo szeroki zakres napięć wejściowych: obsługa trójfazowych instalacji 360...520 V AC oraz 480...745 V DC
- Regulowane napięcie wyjściowe 22...28 V DC – umożliwia precyzyjne dostosowanie wyjścia do wymagań instalacji
- Wysoka wydajność prądowa 20 A pozwala na zasilanie rozbudowanych układów
- Tryb Power Boost 150% – umożliwia dostarczenie zwiększonego prądu przez krótki czas (do 4 sekund) przy rozruchu lub przeciążeniu
- Mostkowanie zaniku zasilania min. 19 ms – zapewnia stabilność napięcia podczas krótkotrwałych zakłóceń zasilania
- Wysoka sprawność energetyczna – do 90% przy napięciu wejściowym trójfazowym 400 V AC
- Możliwość równoległego i szeregowego łączenia zasilaczy – elastyczność w rozbudowie systemów zasilania
- Pełna ochrona wyjść – zabezpieczenia przeciążeniowe, przeciwzwarciowe oraz ochrona termiczna
- Stopień ochrony IP20 – przeznaczony do montażu w szafach sterowniczych
- Montaż na szynę DIN TH35 zgodnie z normą EN 60715, co ułatwia instalację w standardowych rozdzielnicach automatyki
Zasilacz impulsowy Evolution 20 – wytrzymałość i bezpieczeństwo
Zasilacz Evolution 20 wyróżnia się wysoką odpornością na warunki środowiskowe. Pracuje w zakresie temperatur od -25°C do +70°C, z możliwością obniżenia mocy powyżej 55°C. Wytrzymała konstrukcja oraz liczne certyfikaty (m.in. SEMI F47) potwierdzają niezawodność w środowiskach przemysłowych.
Konstrukcja i montaż

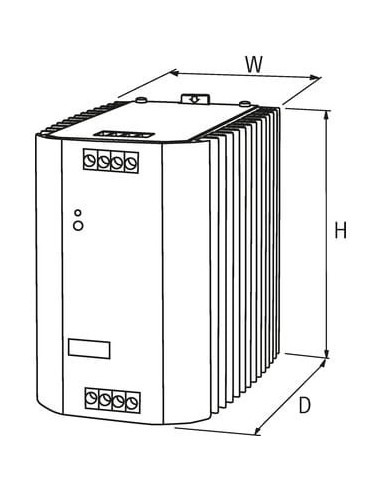

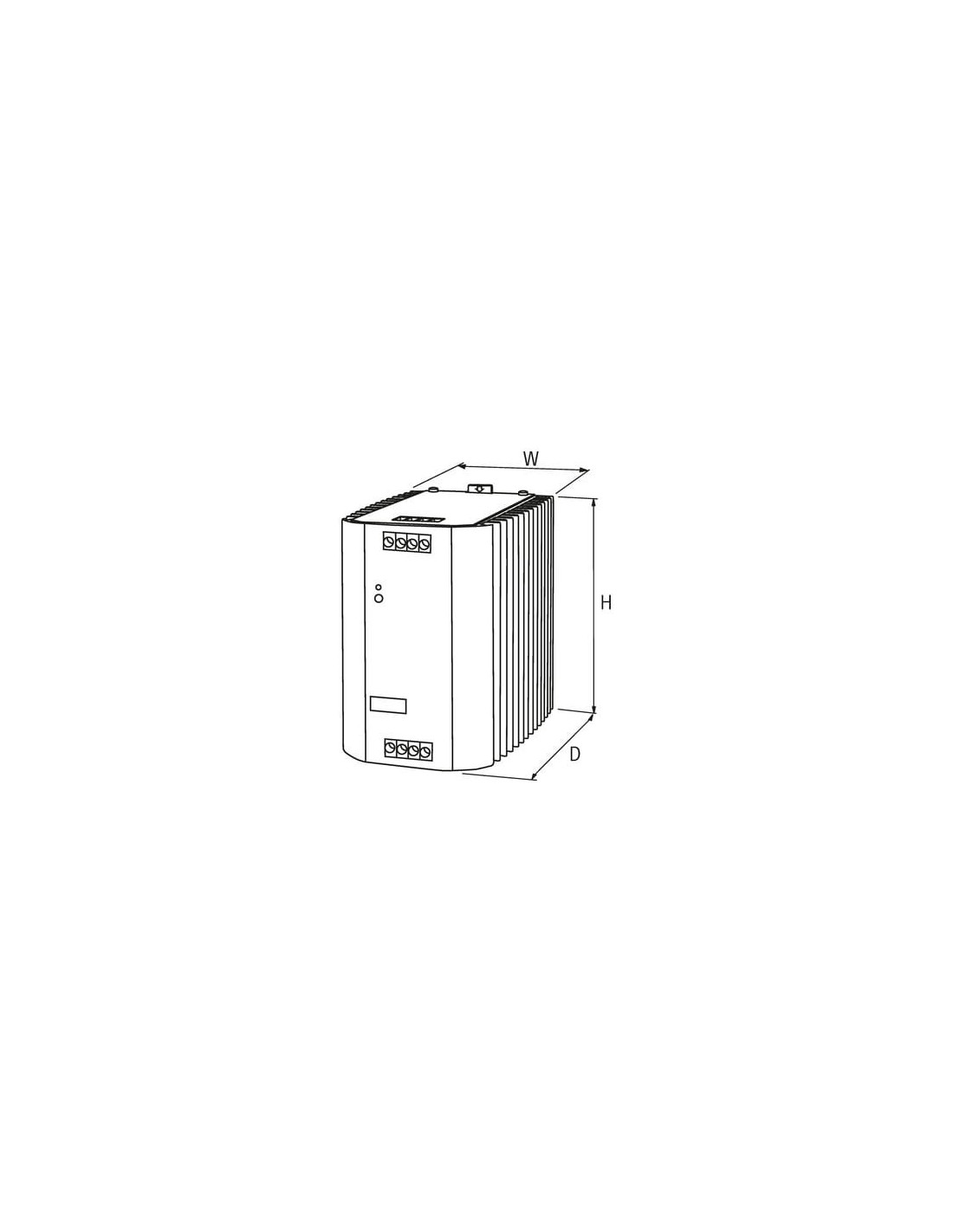

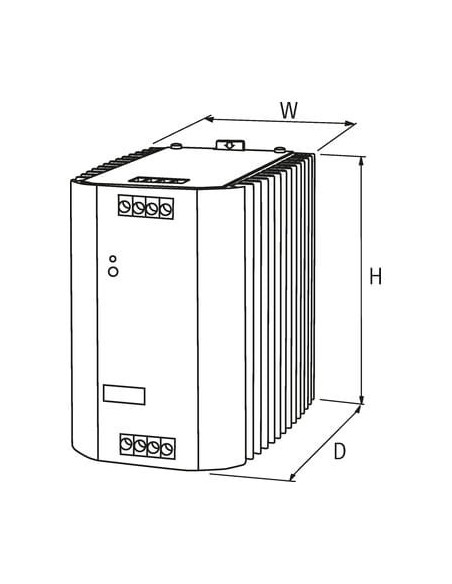

Obudowa o wymiarach 132 × 113 × 136 mm umożliwia wygodną instalację w szafach przemysłowych, nawet przy ograniczonej przestrzeni. Urządzenie wyposażone jest w wygodne zaciski śrubowe, które ułatwiają podłączenie przewodów zasilających i odbiorczych.
- Przyłącze wejściowe: 3-fazowe (PE, L1, L2, L3)
- Przyłącze wyjściowe: podwójne (+, +, -, -) dla większej elastyczności podłączenia obciążenia
Zasilacz może być stosowany w rozbudowanych aplikacjach przemysłowych, w których wymagana jest separacja zgodna z normą SELV (ang. Safety Extra-Low Voltage).
Podsumowanie – Zasilacz Evolution 20 kod 85002
Zasilacz impulsowy Evolution 20 o kodzie 85002 to gwarancja wydajnego i stabilnego zasilania w szerokim zakresie zastosowań przemysłowych. Urządzenie zapewnia solidność, bezpieczeństwo, łatwość montażu oraz wszechstronne opcje rozbudowy systemu zasilania.
