INPUT: 85...265 V AC/90...250 V DC
OUTPUT: 24...28 V DC
Prąd: 5 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 240 V |
| Napięcie wejściowe AC min. | 85 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 90 V |
| Napięcie wejściowe DC maks. | 250 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,3 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,61 A |
| Inrush current max. | 5,5 A @ 230 V |
| Sprawność | 92,7 % @ 110 V AC, 94,5 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 5 A |
| Czas Power Boost min. | 4 s |
| Mostkowanie zaniku zasilania min. | 30 ms @ 100 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 200 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 123 mm |
| Szerokość | 50 mm |
| Głębokość | 138 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

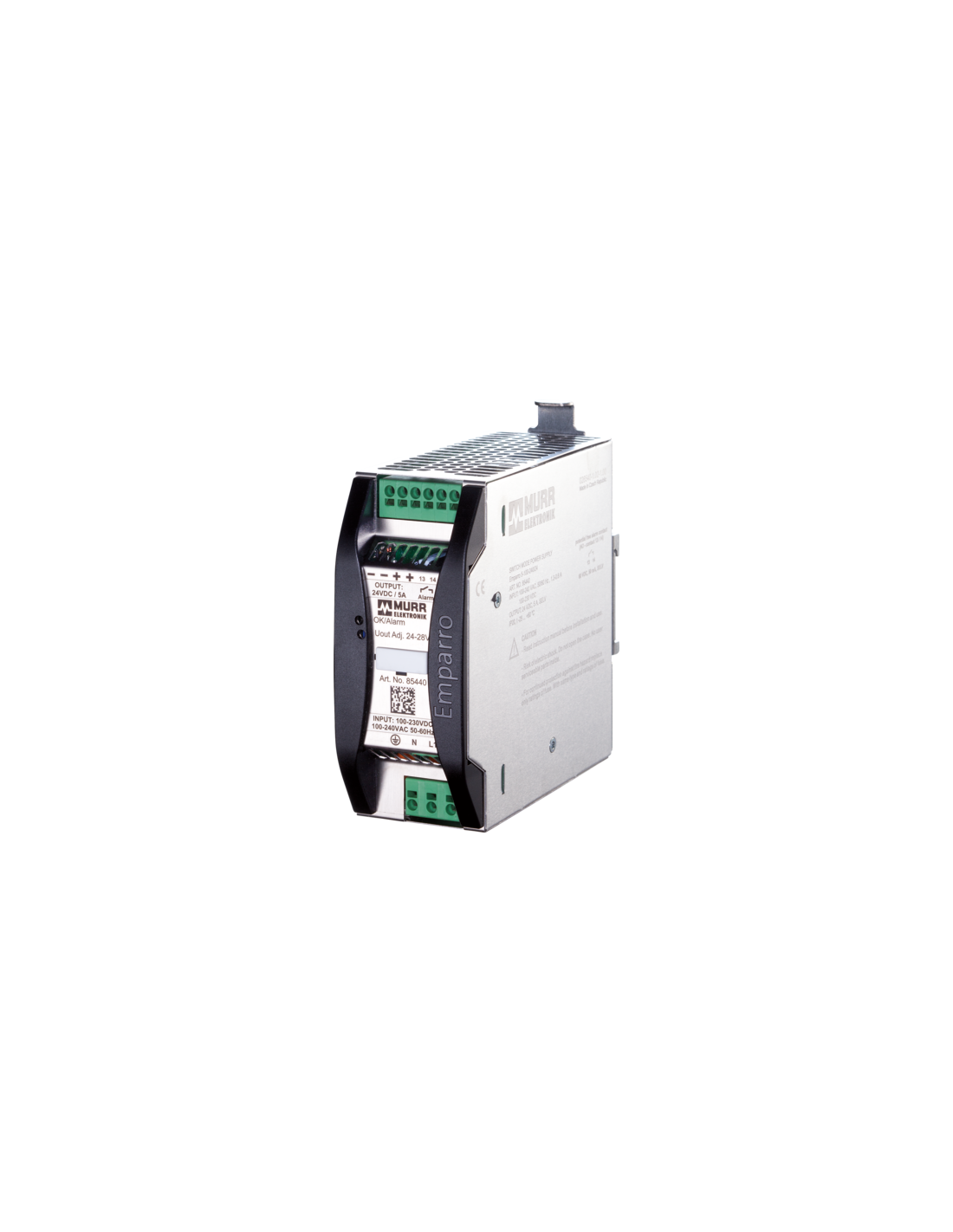

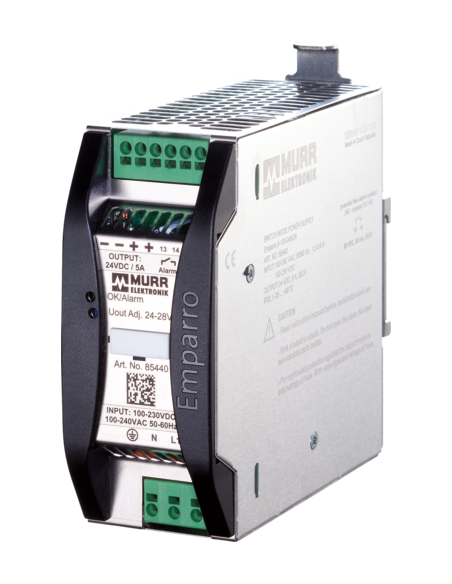

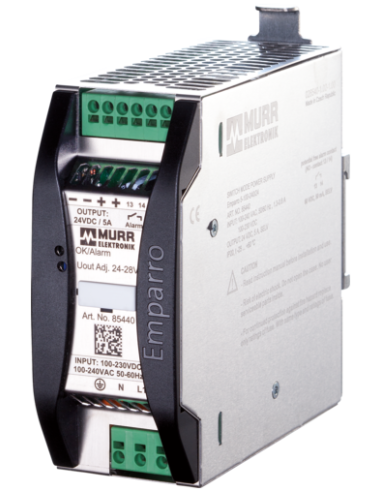

Zasilacz impulsowy Emparro 1-fazowy 85440 – nowoczesne i niezawodne źródło zasilania 24 V DC
Zasilacz impulsowy Emparro 1-fazowy o kodzie 85440 został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych, gdzie nieprzerwane i stabilne zasilanie ma kluczowe znaczenie. Dzięki uniwersalnemu zakresowi zasilania wejściowego (AC i DC) oraz wysokiej sprawności, technologia Emparro gwarantuje wysoką niezawodność systemów automatyki oraz bezpieczeństwo zasilanych urządzeń.
Najważniejsze cechy zasilacza impulsowego Emparro 85440
- Szeroki zakres napięć wejściowych – obsługuje napięcia od 85 do 265 V AC oraz 90 do 250 V DC, co zapewnia wszechstronność montażu w różnorodnych instalacjach zasilania.
- Regulowane napięcie wyjściowe – w zakresie 24–28 V DC, umożliwiające łatwe dostosowanie do wymagań odbiorników.
- Wysoki prąd wyjściowy: 5 A – pozwala na zasilanie rozbudowanych systemów automatyki, sterowników PLC, przekaźników czy czujników.
- Funkcja Power Boost – umożliwia chwilowe przeciążenie do 150% prądu znamionowego, nawet przez 4 sekundy, co jest idealne w momencie rozruchu urządzeń.
- Bezpieczeństwo pracy – zasilacz wyposażono w zaawansowane systemy ochrony: przeciwzwarciową i przeciążeniową, a także zapewnia zgodność z normą SELV oraz stopień ochrony obudowy IP20.
- Możliwości połączeń – możliwość pracy równoległej do 5 jednostek lub szeregowej do 2 jednostek, co pozwala na elastyczne rozbudowywanie zasilania.

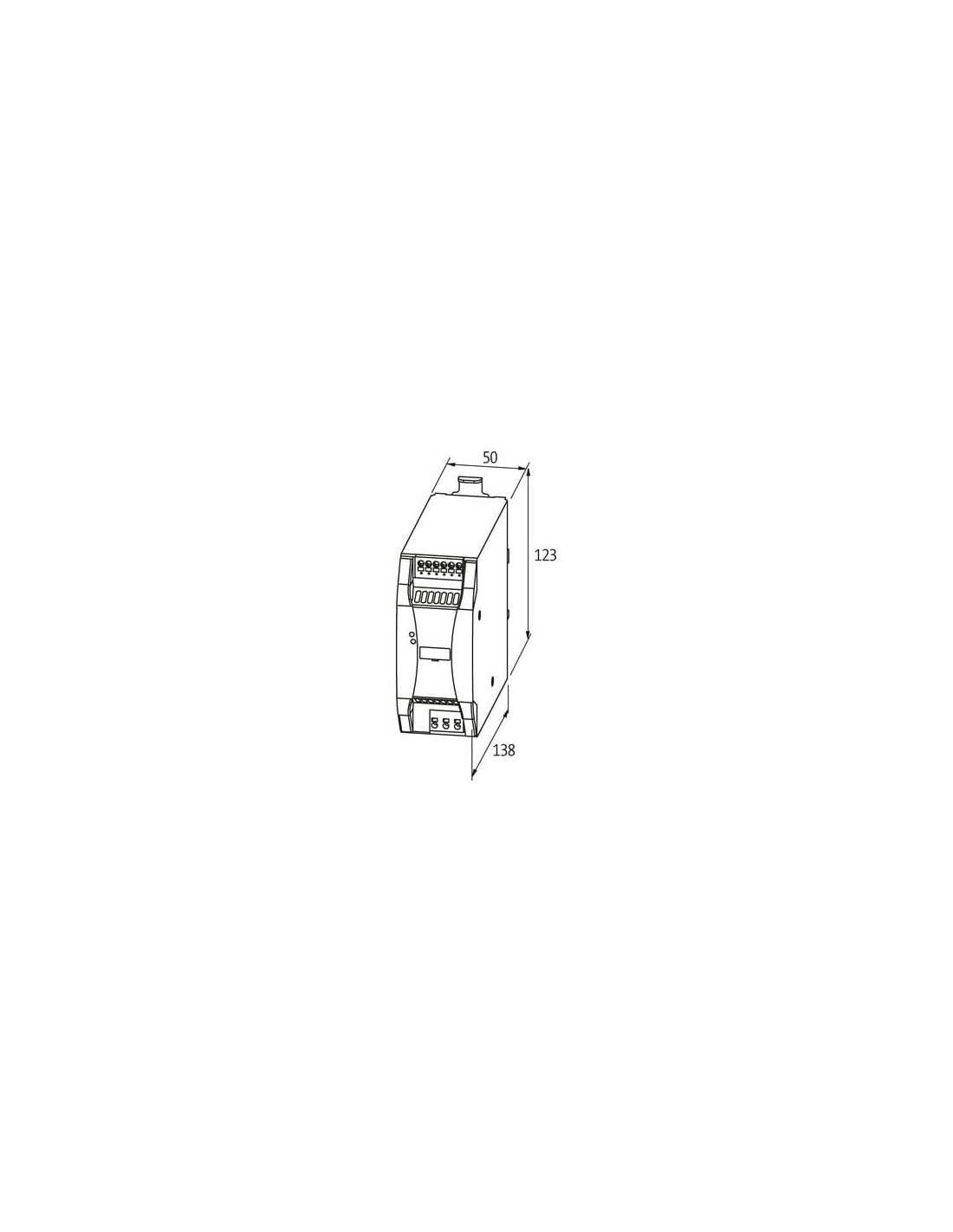

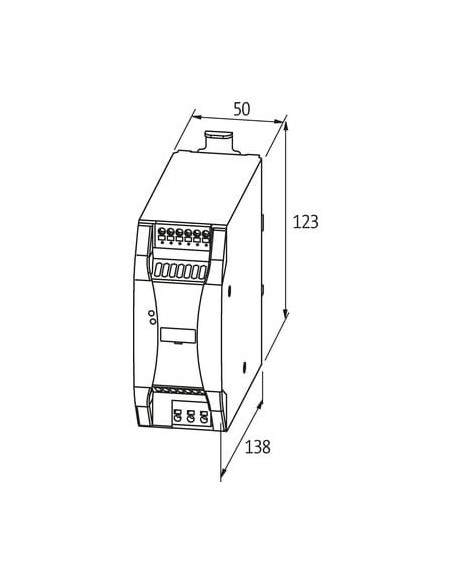

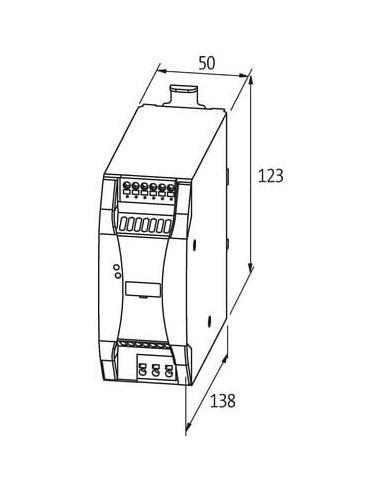

- Kompaktowe wymiary – tylko 50 x 123 x 138 mm, co ułatwia montaż w rozdzielnicach i szafkach sterowniczych.
- Montaż na szynie DIN (TH35) według EN 60715 – szybka i łatwa integracja z innymi komponentami automatyki.
Zastosowanie zasilacza impulsowego 24V Emparro 85440
Zasilacz impulsowy Emparro 85440 znajduje zastosowanie w szerokiej gamie aplikacji przemysłowych:
- systemy automatyki przemysłowej i sterowania procesami,
- zasilanie modułów wejść/wyjść PLC,
- systemy sygnalizacyjne i kontrolno-pomiarowe,
- instalacje bezpieczeństwa – np. systemy przeciwpożarowe i alarmowe,
- zasilanie inteligentnych maszyn oraz linii produkcyjnych,
- aplikacje, w których wymagana jest odporność na spadki napięć (zgodność z SEMI F47).
Zalety stosowania zasilacza Emparro 85440 w automatyce
Wydajność energetyczna – bardzo wysoka sprawność urządzenia przekłada się na mniejsze straty ciepła i niższe koszty eksploatacji.
Ochrona odbiorników – dzięki skutecznej filtracji zakłóceń oraz niskiej falowości resztkowej napięcia wyjściowego, urządzenia podłączone do zasilacza pracują stabilnie i bez zakłóceń.
Wytrzymałość na trudne warunki pracy – szeroki zakres temperatury pracy od -40°C do +60°C sprawia, że zasilacz sprawdza się także w wymagających środowiskach.
Łatwa diagnostyka – wbudowane zaciski alarmowe pozwalają na monitorowanie stanu zasilacza oraz szybką reakcję w przypadku awarii.
Podsumowanie – Zasilacz impulsowy Emparro 1-fazowy 85440 dla wymagających instalacji
Zasilacz impulsowy 24V, 5A Emparro 85440 to wysokiej klasy urządzenie przeznaczone do niezawodnego zasilania urządzeń automatyki i sterowania w przemyśle. Dzięki zaawansowanym funkcjom ochronnym, możliwości pracy w różnych konfiguracjach oraz zwartej konstrukcji, stanowi doskonały wybór tam, gdzie liczy się pewność działania i elastyczność.
