INPUT: 100...265 V AC
OUTPUT: 24 V DC +3/-1%
Prąd: 7.5 A
Mostkowanie zaniku zasilania min.
min. 14 ms (115 V AC); min. 80 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 115 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 100 V |
| Napięcie wejściowe AC maks. | 265 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2,9 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,6 A |
| Inrush current max. | 37 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 87 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 7,5 A |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 115 mm |
| Szerokość | 54 mm |
| Głębokość | 145 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 40 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Zasilacz impulsowy MCS-B 1-fazowy 85164 – profesjonalne zasilanie przemysłowe 24V
Zasilacz impulsowy Murr Elektronik MCS-B 1-fazowy 85164 to wysokiej klasy urządzenie do stabilizowanego zasilania w systemach automatyki i sterowania. Przeznaczony jest do zastosowań przemysłowych, gdzie wymagana jest niezawodność, wydajność oraz bezpieczeństwo energetyczne.
Charakterystyka i zalety zasilacza impulsowego 24V 7,5A
Zasilacz MCS-B 85164 zapewnia wyjściowe napięcie 24 V DC o wysokiej stabilności i prądzie do 7,5 A. Przystosowany jest do pracy w szerokim zakresie napięcia wejściowego od 100 do 265 V AC oraz częstotliwości od 50 do 60 Hz, co daje dużą elastyczność zastosowania w różnych instalacjach.
- Skuteczna ochrona przed przeciążeniem i zwarciem dzięki wbudowanym zabezpieczeniom.
- Odporność na krótkotrwałe zaniki zasilania – gwarancja stabilnej pracy urządzeń.
- Szeroki zakres temperatury pracy od -25°C do +40°C, także przy wysokiej wilgotności powietrza (do 95% bez kondensacji).
- Możliwość pracy równoległej i szeregowej – do 5 urządzeń równolegle, maksymalnie 2 szeregowo.
- Regulowane napięcie wyjściowe w zakresie 22-28 V DC.
- Montaż na szynę DIN TH35 zgodnie z normą EN 60715 – szybka instalacja w szafach sterowniczych.
- Wysoka sprawność energetyczna – aż 87%.
- Bezpieczna separacja SELV.
Typowe zastosowania zasilacza impulsowego Murr Elektronik 85164
Produkt idealnie sprawdzi się w następujących obszarach:
- Automatyka przemysłowa – zasilanie sterowników PLC, czujników, siłowników oraz innych urządzeń wymagających stabilnego 24V DC.
- Systemy bezpieczeństwa – centrale alarmowe, zasilanie układów kontroli dostępu.
- Budowa maszyn i linii produkcyjnych – niezawodna praca nawet w trudnych warunkach przemysłowych.
- Rozdzielnie elektryczne – zasilanie obwodów sterowania i sygnalizacji.

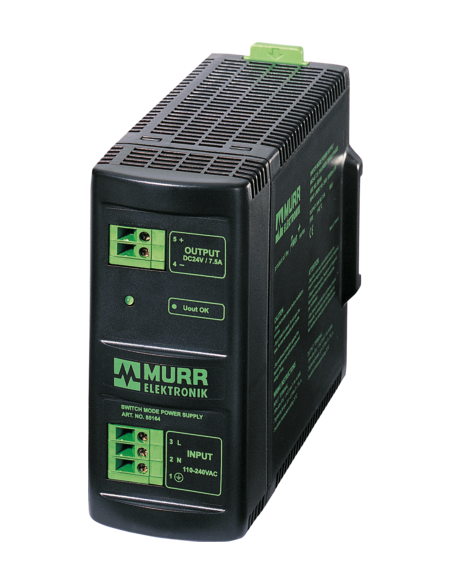

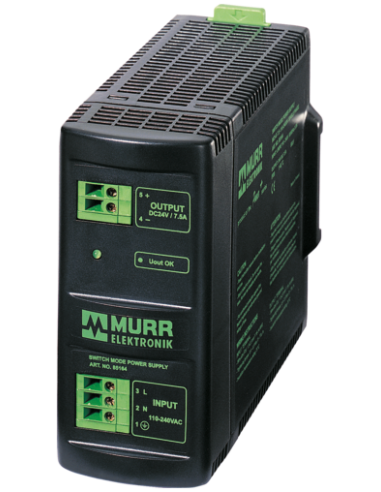

Budowa i montaż – solidność oraz łatwość instalacji

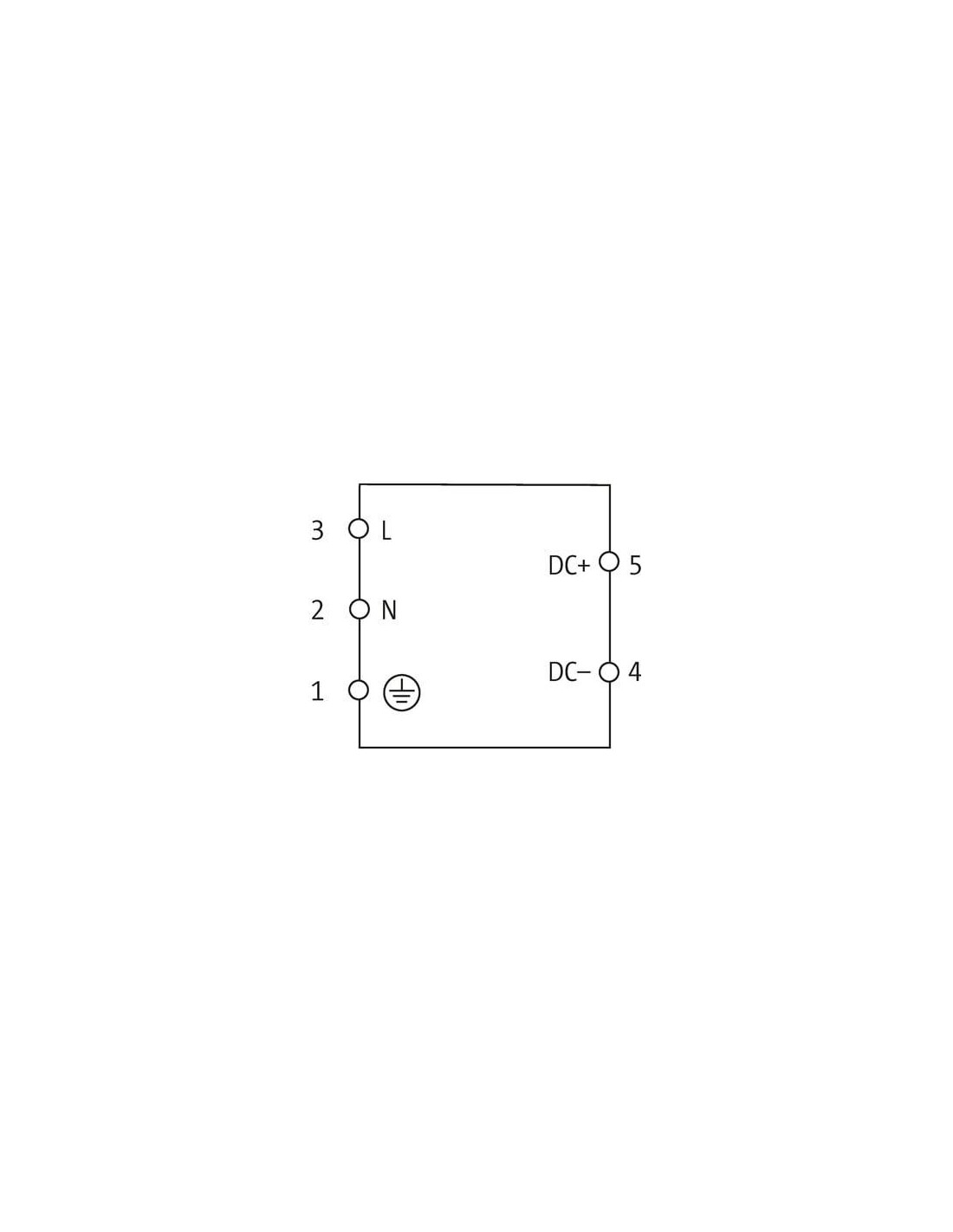

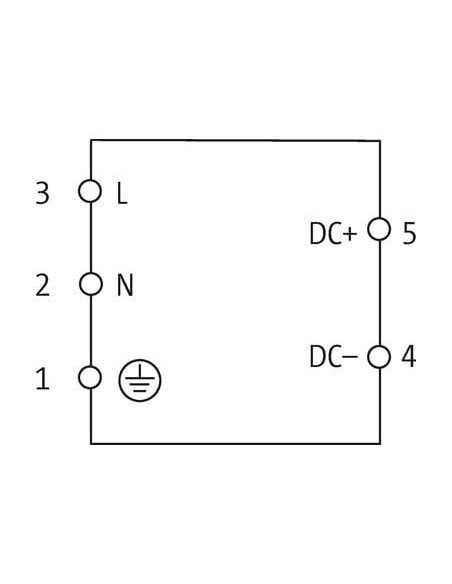

Kompaktowa obudowa o wymiarach 115 x 54 x 145 mm umożliwia szybkie zamocowanie na szynie DIN, co znacznie usprawnia proces instalacji. Klarownie oznaczone zaciski – L, N, PE (wejście), DC+ i DC- (wyjście) – zapewniają intuicyjne podłączenie, a przejrzysta sygnalizacja (LED „Uout OK”) pozwala na łatwą diagnostykę pracy urządzenia.
Zasilacz 24V DC 7,5A – gwarancja bezpieczeństwa i niezawodności
Zasilacz impulsowy MCS-B 1-fazowy 85164 spełnia surowe normy jakości i bezpieczeństwa, posiada liczne certyfikaty oraz oznaczenia zgodności. Dzięki solidnej konstrukcji oraz szeregowi wbudowanych zabezpieczeń jest doskonałym wyborem do zastosowań profesjonalnych, gdzie kluczowe znaczenie ma niezawodność i stabilność zasilania.
