INPUT: 185...265 V AC
OUTPUT: 24...28 V DC
Prąd: 10 A
Dane techniczne | Dane elektryczne
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 230 V |
| Napięcie wejściowe AC min. | 185 V |
| Napięcie wejściowe AC maks. | 265 V |
| Prąd wejściowy AC | 2,1 A |
| Inrush current max. | 25 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 90 % |
Dane elektryczne | Wyjście
| Wybierana charakterystyka wyłączania | zworka z przodu (automatyczny restart lub definitywne wyłączenie) |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Prąd wyjściowy (UL) | 12 A |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 200 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 127 mm |
| Szerokość | 68 mm |
| Głębokość | 160 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

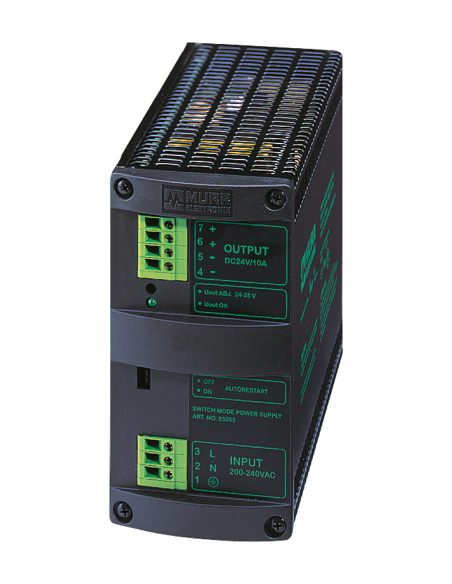

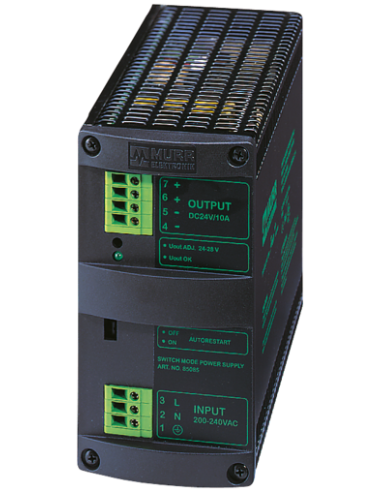

Zasilacz impulsowy MCS 1-fazowy 85085 – niezawodne zasilanie dla przemysłu
Zasilacz impulsowy MCS 1-fazowy 85085 to urządzenie wysokiej klasy, przeznaczone do stabilizacji i konwersji napięcia w systemach automatyki przemysłowej, instalacjach elektrycznych oraz innych aplikacjach wymagających pewnego i ciągłego zasilania. Oferuje szeroki zakres regulowanego napięcia wyjściowego oraz wysoką sprawność energetyczną, co czyni go atrakcyjnym rozwiązaniem w środowiskach o podwyższonych wymaganiach dotyczących niezawodności.
Najważniejsze zalety zasilacza impulsowego 85085
- Szeroki zakres napięcia wejściowego 185...265 V AC – umożliwia pracę z niestabilnymi sieciami zasilającymi.
- Regulowane napięcie wyjściowe 24...28 V DC – precyzyjne dostosowanie do wymagań urządzeń odbiorczych.
- Maksymalny prąd wyjściowy 10 A – zapewnia zasilanie dla wielu urządzeń jednocześnie lub dla odbiorników o dużej mocy.
- Bezpieczeństwo użytkowania – wyposażony w ochronę SELV oraz zabezpieczenia przeciwzwarciowe i przeciążeniowe.
- Możliwość pracy równoległej i szeregowej – elastyczność w konfiguracji systemu zasilania.
- Kompaktowe wymiary – szybki montaż na szynie DIN (TH35, EN 60715), umożliwiający instalację w rozdzielniach i szafach sterowniczych.
- Wysoka sprawność (90%) – oszczędność energii i mniejsze straty cieplne.
- Prosta obsługa dzięki sprężynowym zaciskom i czytelnemu oznaczeniu pinów.
- Solidna, trwała obudowa odporna na trudne warunki przemysłowe.
Zasilacz impulsowy 24V/10A – typowe zastosowania
Zasilacz impulsowy 24 V o prądzie wyjściowym 10 A idealnie sprawdza się jako element zasilający w systemach automatyki przemysłowej, w rozdzielniach elektrycznych, szafach sterowniczych, systemach sterowania maszyn, a także w liniach produkcyjnych oraz systemach oświetlenia LED. Może być wykorzystywany wszędzie tam, gdzie wymagana jest stabilność napięcia oraz niezawodność działania.
Praktyczna konstrukcja i łatwość obsługi

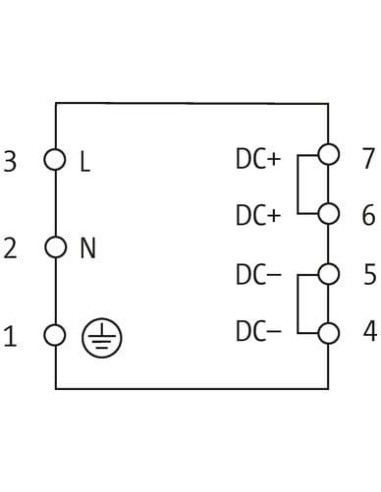

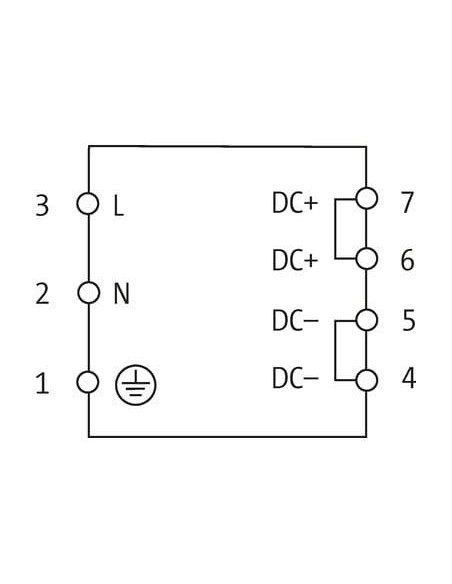

Urządzenie wyposażono w wygodne, sprężynowe zaciski przyłączeniowe o oznaczeniach umożliwiających szybki i bezpieczny montaż (PIN 1 – PE, PIN 2 – N, PIN 3 – L dla wejścia oraz PIN 4/5 – DC-, PIN 6/7 – DC+ dla wyjścia). Kompaktowe wymiary – wysokość 127 mm, szerokość 68 mm, głębokość 160 mm – gwarantują dopasowanie do większości standardowych szaf elektrycznych.
Bezpieczeństwo i odporność na warunki środowiskowe
Zasilacz impulsowy MCS 1-fazowy 85085 został zaprojektowany z myślą o pracy w trudnych warunkach. Zakres temperatury roboczej od 0°C do 60°C oraz wysoka odporność na wilgotność (do 95% bez kondensacji) sprawiają, że urządzenie doskonale nadaje się do zastosowań przemysłowych.
Prosta instalacja na szynie DIN
Łatwość montażu przy użyciu szyny nośnej TH35 (EN 60715) pozwala na szybkie i trwałe zamocowanie zasilacza w szafach sterowniczych oraz rozdzielniach elektrycznych, co przyspiesza prace instalacyjne i serwisowe.
