INPUT: 90...132 V AC/173...264 V AC
OUTPUT: 23...28 V DC
Prąd: 20 A
Mostkowanie zaniku zasilania min.
min. 15 ms (115 V AC); min. 20 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | nie |
| Połączenie szeregowe | tak |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 12 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 1 AC min. | 90 V |
| Napięcie wejściowe 1 AC maks. | 132 V |
| Napięcie wejściowe 2 AC | 200 V |
| Napięcie wejściowe 2 AC min. | 173 V |
| Napięcie wejściowe 2 AC maks. | 264 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 7,8 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 4 A |
| Inrush current max. | 40 A @ 230 V |
| Sprawność | 89 % @ 115 V AC, 90 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 23 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 20 A |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 124 mm |
| Szerokość | 105 mm |
| Głębokość | 124 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 40 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 20 % |
| Względna wilgotność powietrza maks. (praca) | 90 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

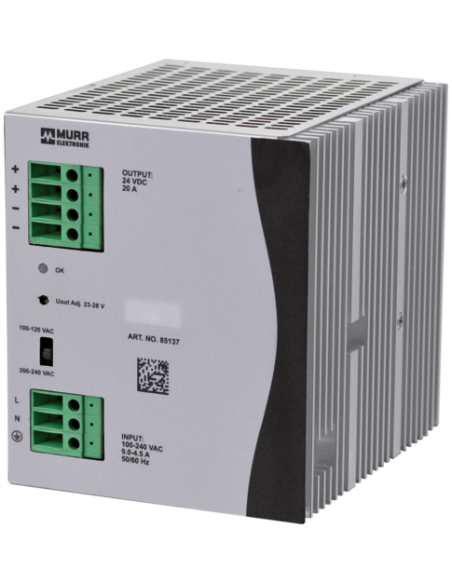

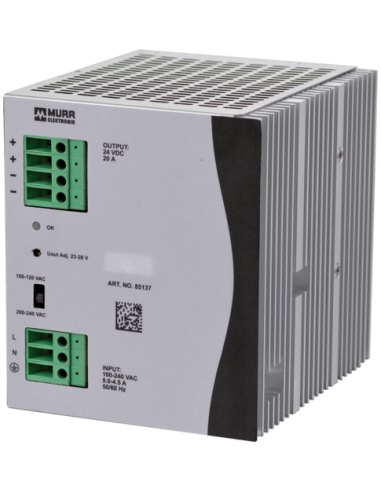

Zasilacz impulsowy Eco-Rail-2 24V 20A | Murrelektronik 85137
Zasilacz impulsowy Eco-Rail-2 85137 to nowoczesne rozwiązanie do zasilania urządzeń automatyki przemysłowej, maszyn oraz systemów sterowania, które wymagają stabilnego napięcia 24 V DC przy dużym obciążeniu. Dzięki solidnej konstrukcji oraz wysokiej wydajności, zasilacz sprawdzi się zarówno w szafach sterowniczych, jak i w wymagających aplikacjach przemysłowych.
Zalety i możliwości zastosowania zasilacza impulsowego Eco-Rail-2 85137
Eco-Rail-2 85137 wyróżnia się szerokim zakresem napięcia wejściowego (90-132 V AC oraz 173-264 V AC), co pozwala na uniwersalne zastosowanie na całym świecie. Doskonale sprawdza się w warunkach wymagających stabilnej pracy, nawet przy wahaniach napięcia zasilania. Wysoka obciążalność prądowa 20 A umożliwia zasilanie dużej liczby odbiorników, takich jak sterowniki PLC, moduły I/O, przekaźniki, napędy oraz czujniki.
- Idealny do automatyki przemysłowej – zasilanie sterowników, czujników, siłowników i modułów komunikacyjnych
- Bezpieczna praca w szafie sterowniczej dzięki kompaktowym wymiarom i montażowi na szynie DIN (TH35, EN 60715)
- Stabilne i regulowane napięcie wyjściowe 24 V DC (regulacja w zakresie 23-28 V DC)
- Przystosowany do pracy przy wysokim prądzie rozruchowym do 40 A oraz ze sprawnością sięgającą 90%
- Wbudowane zabezpieczenia: przeciążeniowe i przeciwzwarciowe, które zapewniają długotrwałą i niezawodną eksploatację
- Możliwość połączenia szeregowego (maksymalnie 2 urządzenia), co rozszerza zakres zastosowania w większych instalacjach
- Odporność na trudne warunki środowiskowe: praca w temperaturach od 0°C do 40°C oraz wilgotności do 90% (bez kondensacji)
Typowe zastosowania zasilacza Eco-Rail-2 24V 20A
Zasilacz Eco-Rail-2 85137 znajduje zastosowanie w wielu branżach przemysłowych i automatyzacyjnych, gdzie niezbędne jest niezawodne i stabilne zasilanie. Wysoka prądowość oraz wydajność sprawiają, że jest polecany do zastosowań takich jak:
- zasilanie linii montażowych i produkcyjnych,
- systemy transportu wewnętrznego,
- szafy sterownicze w infrastrukturze budynkowej i zakładach przemysłowych,
- rozproszone systemy automatyki,
- zasilanie napędów elektrycznych,
- instalacje monitoringu oraz systemy bezpieczeństwa.
Najważniejsze cechy konstrukcyjne i właściwości

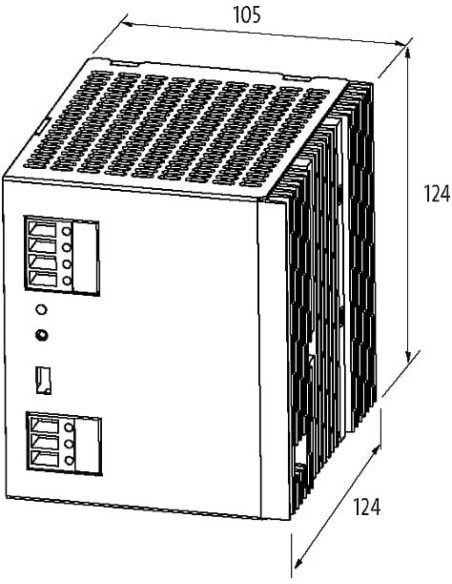

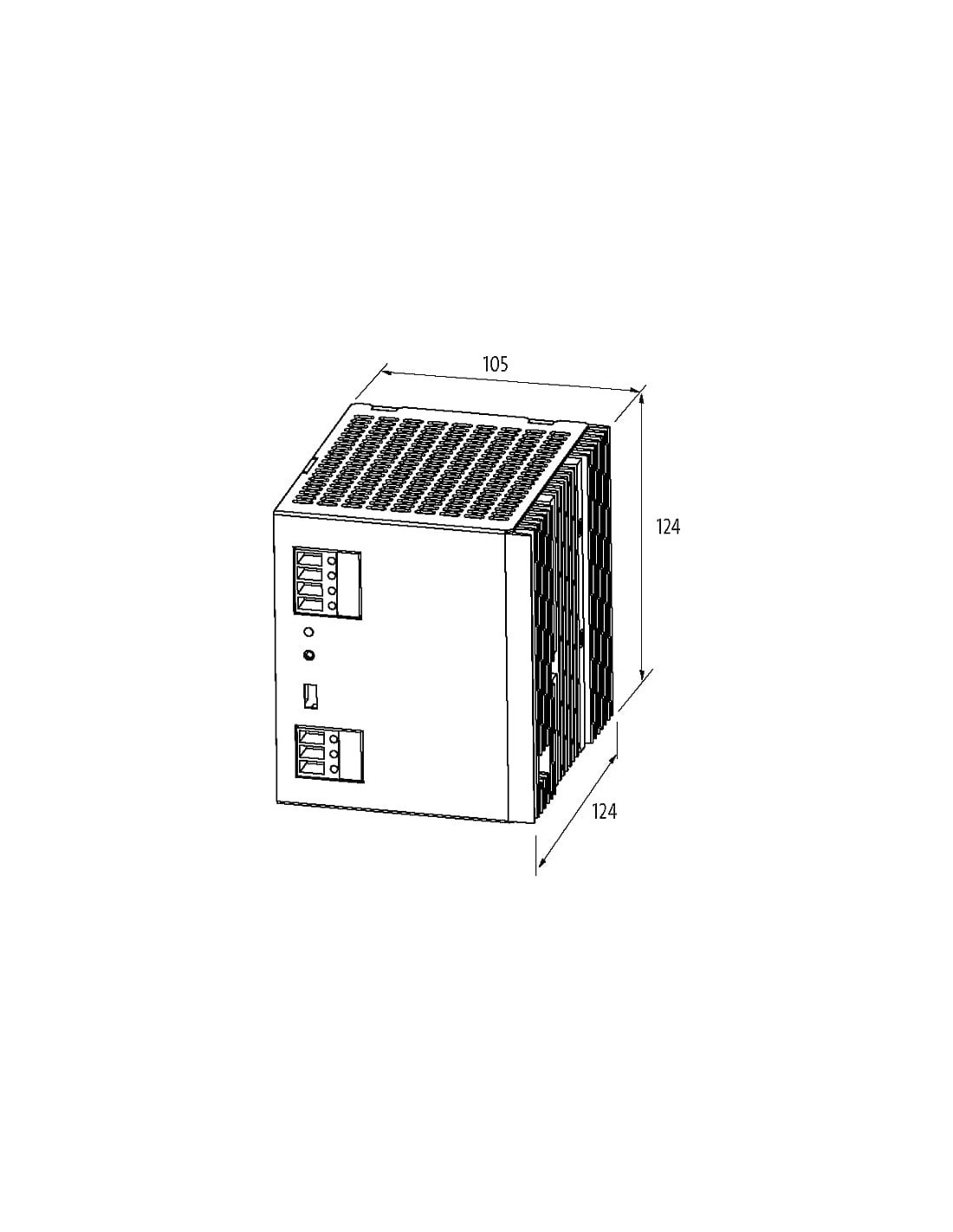

Dzięki niewielkim wymiarom (124 x 105 x 124 mm) oraz przemyślanemu układowi przyłączy (zaciski sprężynowe), montaż urządzenia w szafie jest szybki i wygodny, a jego obsługa – intuicyjna. Stopień ochrony IP20 gwarantuje bezpieczeństwo użytkowania w środowisku przemysłowym. Zasilacz umożliwia wygodną regulację napięcia wyjściowego, co pozwala na jego dopasowanie do indywidualnych potrzeb aplikacji.
Eco-Rail-2 85137 to uniwersalny zasilacz impulsowy do wymagających zastosowań przemysłowych, gwarantujący stabilność i bezpieczeństwo pracy z szerokim spektrum urządzeń automatyki.
