INPUT: 3× 340...460 V AC
OUTPUT: 24...28 V DC
Prąd: 20 A
Dane techniczne | Dane elektryczne
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 340 V |
| Napięcie wejściowe AC maks. | 460 V |
| Prąd wejściowy AC (3-fazowy) | 1,4 A |
| Inrush current max. | 25 A |
| Dobezpieczenie zewnętrzne maks. | 6 A |
| Liczba faz wejścia | 3 |
| Sprawność | 90 % |
Dane elektryczne | Wyjście
| Wybierana charakterystyka wyłączania | zworka z przodu (automatyczny restart lub definitywne wyłączenie) |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 20 A |
| Prąd wyjściowy (UL) | 24 A |
| Mostkowanie zaniku zasilania min. | 10 ms @ 400 V AC |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 170 mm |
| Szerokość | 84 mm |
| Głębokość | 201 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 30 % |
| Względna wilgotność powietrza maks. (praca) | 90 % bez kondensacji |

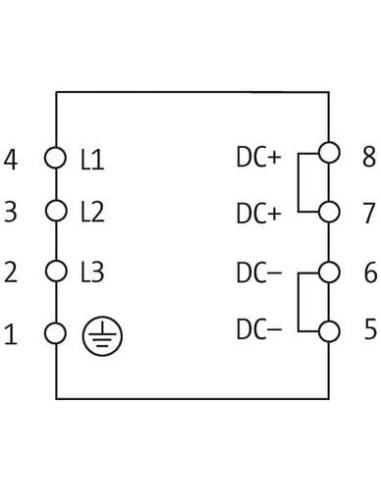

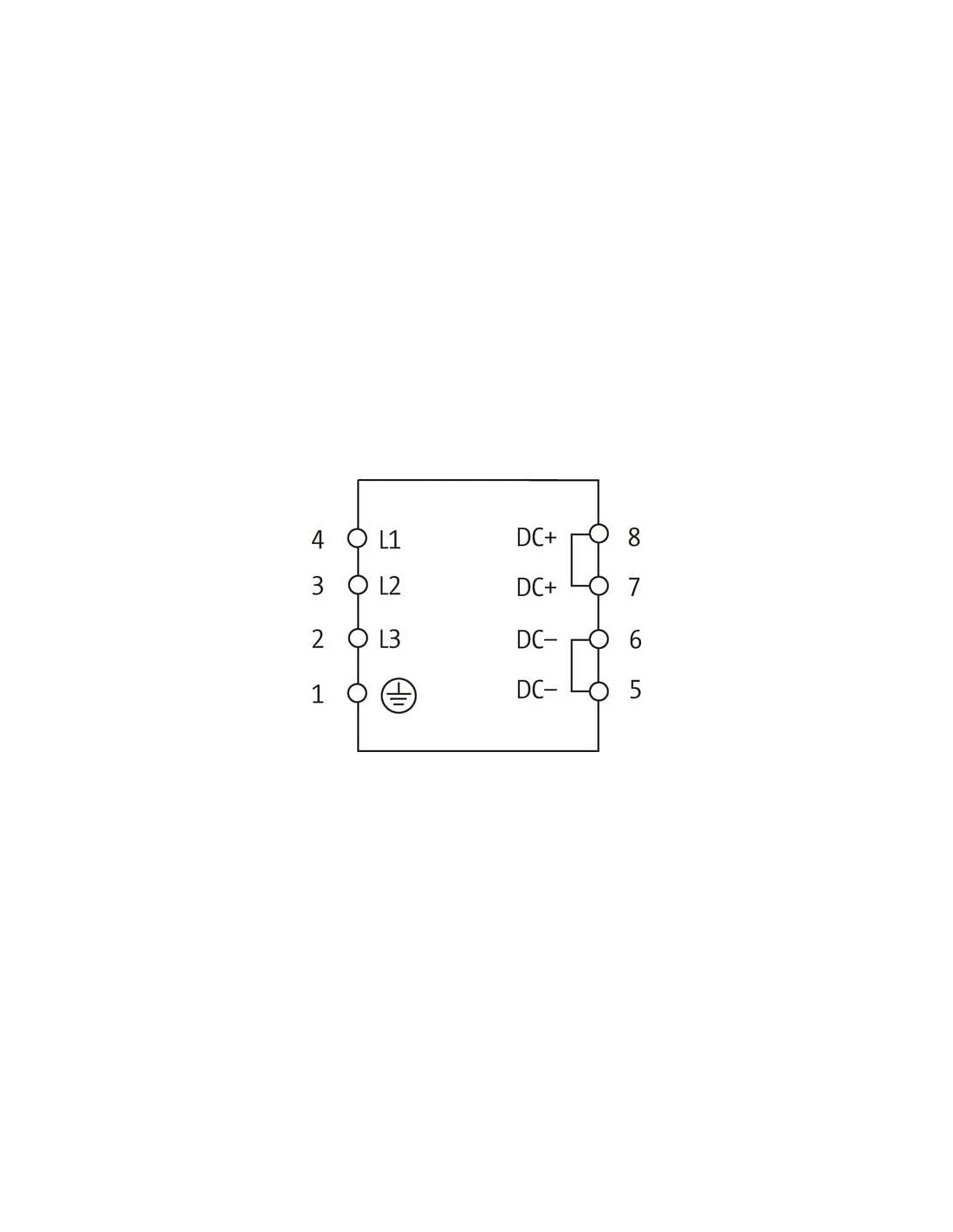

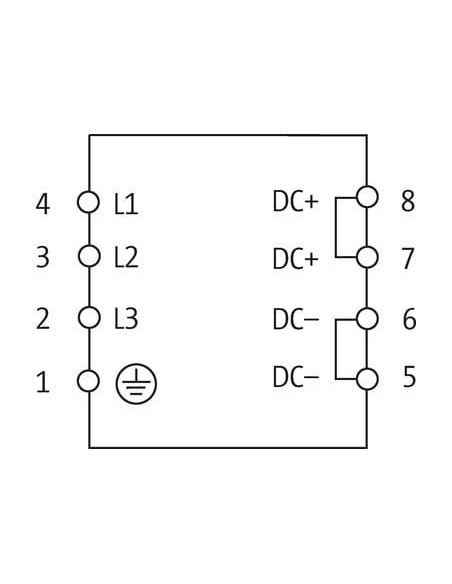

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

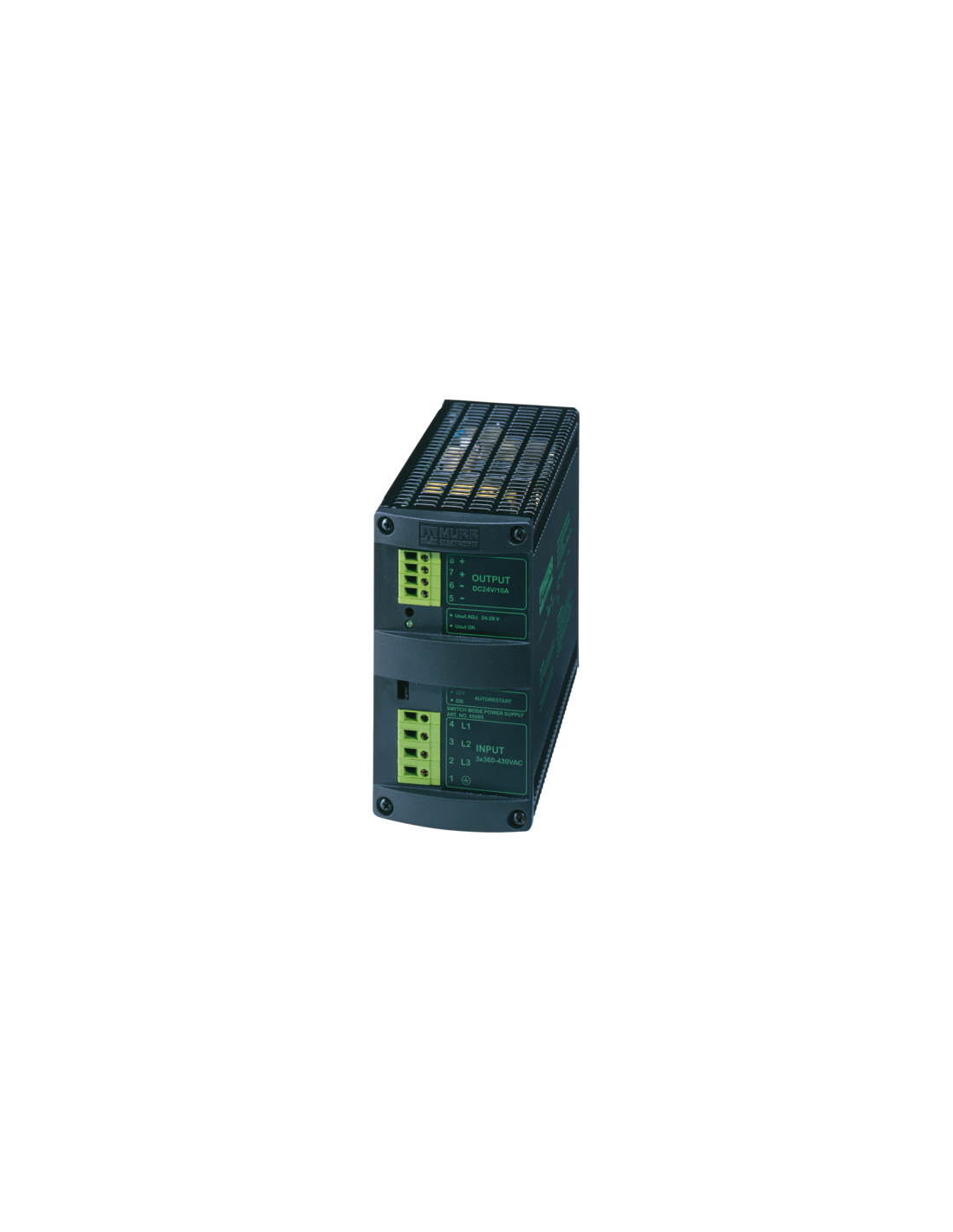

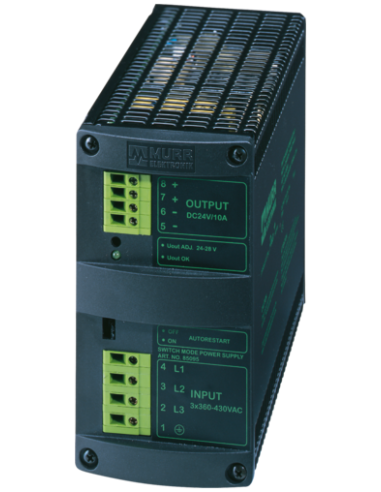

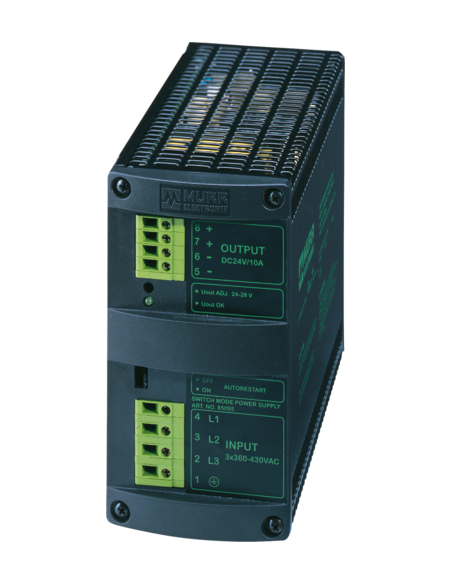

Zasilacz impulsowy 3-fazowy MCS 85097 – niezawodne zasilanie dla przemysłu
Zasilacz impulsowy MCS 3-fazowy o kodzie 85097 to wydajne i nowoczesne rozwiązanie dedykowane do zasilania różnorodnych urządzeń przemysłowych, automatyki oraz instalacji wymagających stabilnej pracy w trudnych warunkach.
Najważniejsze cechy i zalety zasilacza impulsowego 3-fazowego 85097
- Szeroki zakres napięcia wejściowego (3× 340...460 V AC) gwarantuje uniwersalność zastosowań oraz kompatybilność z większością przemysłowych instalacji elektroenergetycznych.
- Stabilne napięcie wyjściowe regulowane w zakresie 24...28 V DC zapewnia optymalne dopasowanie do wymagań odbiorników.
- Wysoki prąd wyjściowy (20 A) umożliwia zasilanie rozbudowanych systemów automatyki oraz urządzeń dużej mocy.
- Możliwość pracy równoległej i szeregowej pozwala na zwiększenie mocy systemów zasilania lub stworzenie redundancji.
- Bezpieczna konstrukcja zgodna z SELV, wyposażona w ochronę przeciążeniową i przeciwzwarciową na wyjściu.
- Niewielkie rozmiary (wysokość 170 mm, szerokość 84 mm, głębokość 201 mm) ułatwiają montaż w rozdzielnicach i szafach sterowniczych.
- Wysoka sprawność 90% oznacza niższe straty energii oraz mniejsze nagrzewanie się urządzenia.
- Sprężynowe zaciski FK gwarantują szybkie, bezpieczne i niezawodne połączenia elektryczne.
- Montaż na szynie DIN (TH35, EN 60715) umożliwia szybkie i wygodne osadzanie w standardowych systemach automatyki przemysłowej.
Zastosowanie zasilacza impulsowego MCS 3-fazowego 85097 w przemyśle
Wytrzymała i solidna konstrukcja sprawia, że zasilacz impulsowy 3-fazowy MCS 85097 idealnie sprawdza się w środowiskach przemysłowych, gdzie wymagana jest ciągłość i niezawodność zasilania. W szczególności znajduje zastosowanie w:
- Automatyce przemysłowej i budynkowej,
- Sterowaniu maszynami, liniami produkcyjnymi, robotyce,
- Systemach bezpieczeństwa, kontroli dostępu i monitoringu,
- Systemach HVAC oraz instalacjach technologicznych,
- Zasilaniu czujników, sterowników PLC oraz innych odbiorników niskonapięciowych DC wymagających dużych prądów.
Budowa i możliwości montażowe
Kompaktowa obudowa oraz łatwy montaż na szynie DIN umożliwiają prostą integrację z już istniejącymi instalacjami. Ergonomicznie rozmieszczone zaciski ułatwiają okablowanie i minimalizują ryzyko pomyłek podczas podłączania.
Wytrzymałość środowiskowa zasilacza impulsowego MCS 85097
Urządzenie zapewnia pracę w szerokim zakresie temperatur (od 0°C do 60°C) oraz odporność na wilgotność do 90% (bez kondensacji), co umożliwia zastosowanie nawet w trudnych warunkach przemysłowych, magazynowych czy w przestrzeniach technicznych.
Bezpieczeństwo i funkcje dodatkowe
Ochrona przeciążeniowa oraz przeciwzwarciowa wyjścia, a także możliwość wyboru charakterystyki wyłączania (automatyczny restart lub definitywne wyłączenie) gwarantują bezpieczną eksploatację oraz ochronę urządzeń podłączonych do zasilacza.
Podsumowanie
Zasilacz impulsowy 3-fazowy MCS 85097 to solidne rozwiązanie do profesjonalnych zastosowań przemysłowych, wyróżniające się wysoką sprawnością, dużym prądem wyjściowym, niezawodnością oraz elastycznością instalacji. Dzięki zaawansowanym zabezpieczeniom oraz szerokiemu zakresowi parametrów roboczych stanowi fundament niezawodnych systemów zasilania w automatyce i przemyśle.
