INPUT: 90...265 V AC
OUTPUT: 24 V DC
Prąd: 5 A
Mostkowanie zaniku zasilania min.
min. 10 ms (115 V AC); min. 80 ms (230 V AC)
additional mounting feet for screw mounting part no. 89500
Dane techniczne | Dane elektryczne
| Możliwość połączenia równoległego | nie |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 115 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 90 V |
| Napięcie wejściowe AC maks. | 265 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,9 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,95 A |
| Inrush current max. | 10 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 85 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 23,76 V |
| Napięcie wyjściowe DC maks. | 24,72 V |
| Napięcie wyjściowe ustawiane | nie |
| Prąd wyjściowy | 5 A |
| Prąd wyjściowy (UL) | 6 A |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

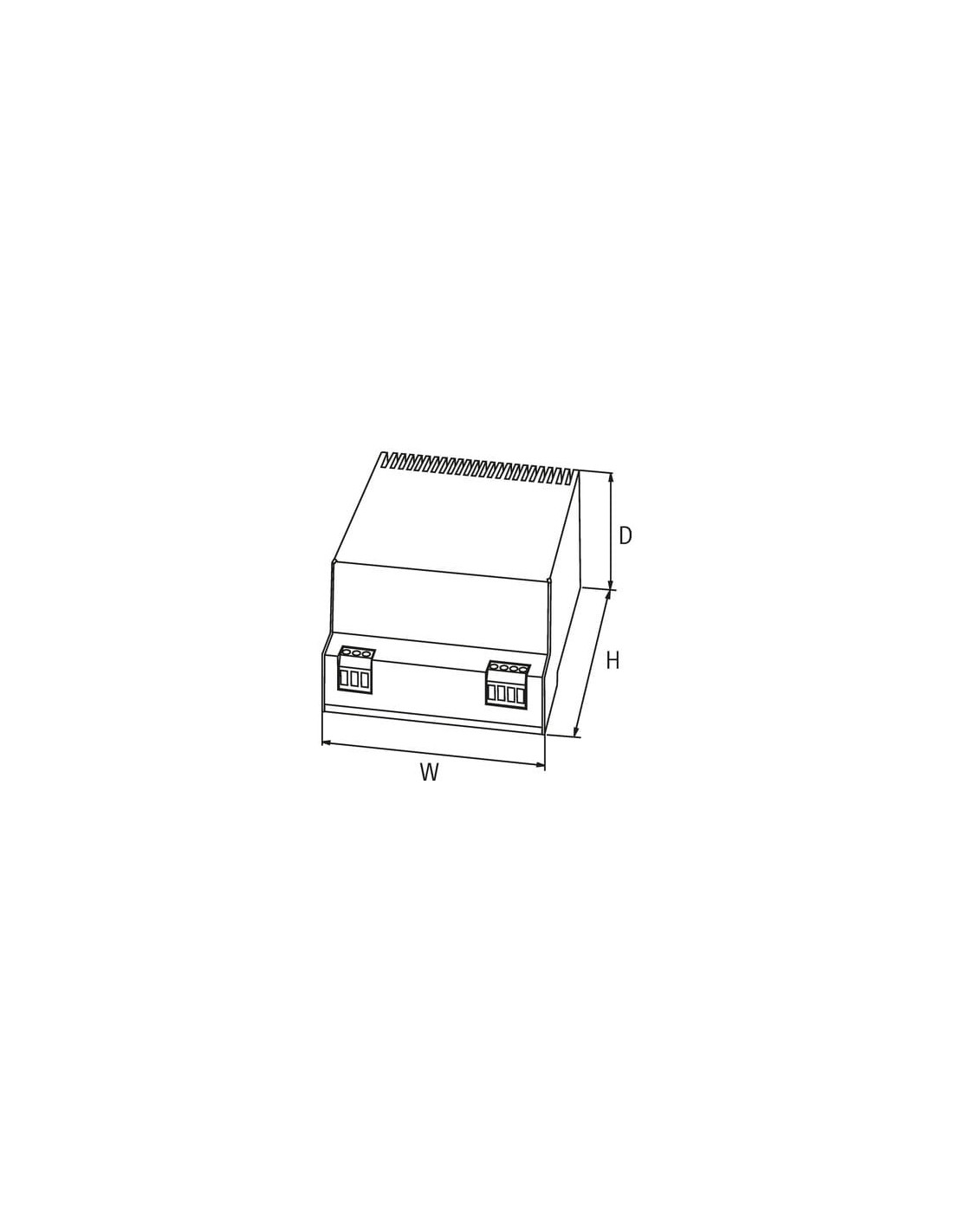

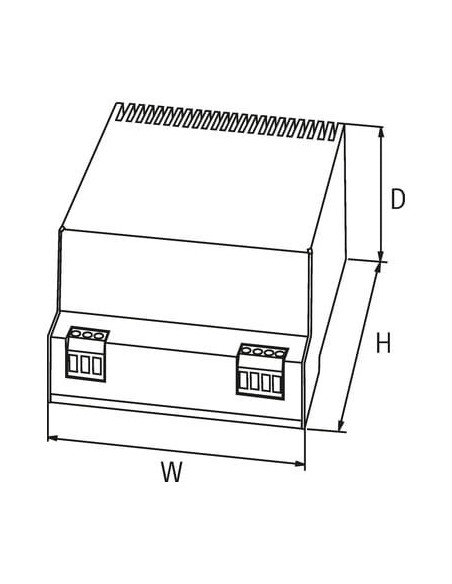

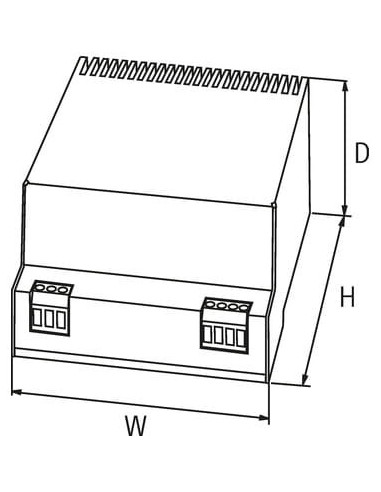

| Wysokość | 132 mm |
| Szerokość | 110 mm |
| Głębokość | 72 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |

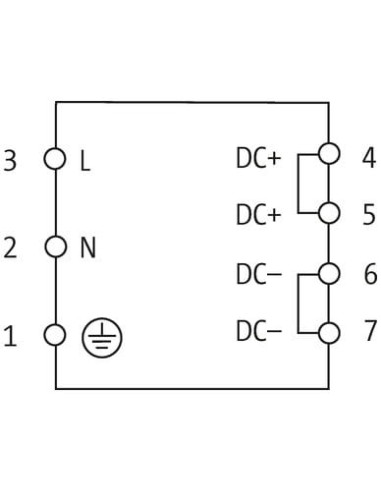

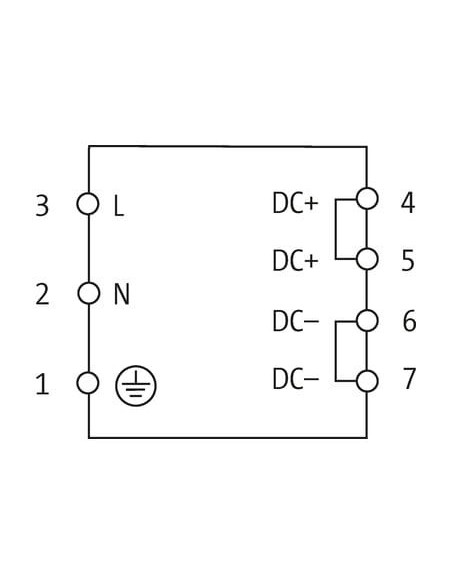

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | + |
| PIN 3 | - |
| PIN 4 | - |

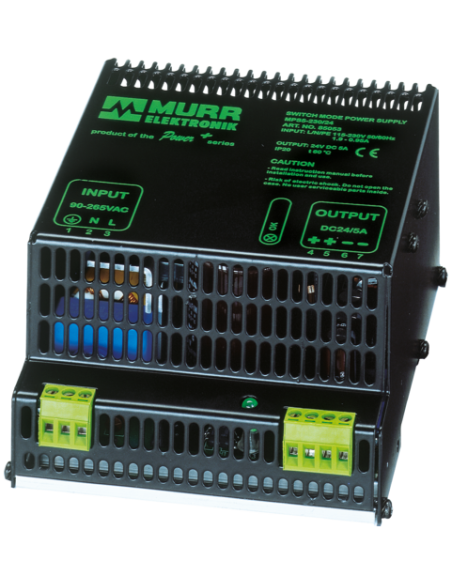

Zasilacz impulsowy MPS 1-fazowy 24V 5A 85053 Murrelektronik
Zasilacz impulsowy MPS 1-fazowy 24V 5A, kod produktu 85053, to niezawodne urządzenie przeznaczone do przemysłowych aplikacji automatyki oraz zasilania systemów sterowania. Dzięki uniwersalnemu zakresowi napięcia wejściowego 90–265V AC oraz wysokiej wydajności prądowej 5A na wyjściu 24V DC, stanowi doskonałe rozwiązanie dla szerokiego spektrum zastosowań.
Zalety i cechy produktu – Zasilacz impulsowy 24V 5A Murrelektronik
Zasilacz impulsowy MPS 1-fazowy oferuje wiele korzyści, dzięki którym doskonale sprawdza się zarówno w obiektach przemysłowych, jak i w mniejszych instalacjach automatyki:
- Uniwersalność zasilania: obsługuje szeroki zakres napięcia wejściowego 90–265V AC oraz pracuje z częstotliwością sieci 50/60 Hz.
- Stabilność napięcia wyjściowego: precyzyjne wyjście 24V DC, które zapewnia stałą pracę urządzeń podłączonych do zasilacza.
- Bezpieczeństwo i niezawodność: ochrona przed przeciążeniem i zwarciem na wyjściu, zgodność ze standardem SELV.
- Niezawodna praca podczas zaniku zasilania: zapewnia podtrzymanie napięcia przez min. 10 ms przy 115V AC oraz 80 ms przy 230V AC.
- Łatwy montaż: montaż na szynie DIN TH35 (EN 60715), z możliwością użycia dodatkowych uchwytów do montażu śrubowego.
- Kompaktowa obudowa: wymiary umożliwiają łatwe umieszczanie w rozdzielnicach i szafach sterowniczych – wysokość 132 mm, szerokość 110 mm, głębokość 72 mm.
- Wysoka sprawność energetyczna: sprawność do 85% ogranicza straty energii i wydzielanie ciepła.
- Możliwość pracy szeregowej: możliwość łączenia zasilaczy szeregowo dla uzyskania wyższych napięć wyjściowych.
- Szeroki zakres temperatur pracy: niezawodność w temperaturach od 0°C do 60°C, a także bezpieczne przechowywanie w temperaturze od -25°C do 85°C.
- Certyfikaty jakości: spełnia wymagania wielu norm i posiada liczne certyfikaty, potwierdzające jakość oraz bezpieczeństwo użytkowania.
Typowe zastosowania – Zasilacz impulsowy dla przemysłu i automatyki
Zasilacz impulsowy 24V 5A Murrelektronik znajduje zastosowanie w wielu obszarach, gdzie wymagane jest stabilne i niezawodne zasilanie napięciem stałym. Najczęściej wykorzystywany jest:
- w szafach sterowniczych automatyki przemysłowej,
- przy zasilaniu sterowników PLC, paneli operatorskich, czujników oraz urządzeń wykonawczych,
- w systemach bezpieczeństwa i monitoringu,
- w aplikacjach maszynowych, robotyce oraz na liniach produkcyjnych,
- do zasilania elementów infrastruktury budynkowej, takich jak bramki, systemy kontroli dostępu czy oświetlenie LED.
Budowa i montaż zasilacza impulsowego 24V 5A
Zasilacz MPS 1-fazowy wyposażony jest w niezawodne złącza zaciskowe typu SK, z wyraźnie oznaczonymi pinami wejścia (PE, N, L) oraz wyjścia DC (+, -). Ułatwia to szybkie i bezpieczne podłączenie urządzeń oraz zachowanie porządku w rozdzielni. Obudowa wykonana z wytrzymałego materiału chroni elementy wewnętrzne i zapewnia efektywną wentylację oraz chłodzenie podzespołów.
Zasilacz impulsowy Murrelektronik – gwarancja stabilnej pracy systemów
Zasilacz impulsowy MPS 1-fazowy 85053 to niezastąpiony element w każdej rozdzielni automatyki oraz wszędzie tam, gdzie liczy się niezawodność zasilania. Dzięki wysokiej jakości wykonania, ochronie przeciwprzeciążeniowej i przeciwzwarciowej oraz szerokiemu zakresowi parametrów pracy, stanowi sprawdzony wybór dla fachowców i integratorów systemów.
