Dostępny
INPUT: 100...265 V AC
OUTPUT: 24 V DC +3/-1%
Prąd: 5 A
Mostkowanie zaniku zasilania min.
min. 10 ms (110 V AC); min. 80 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 110 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 100 V |
| Napięcie wejściowe AC maks. | 265 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,16 A |
| Inrush current max. | 30 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 86 % @ 115 V AC, 87 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 5 A |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 115 mm |
| Szerokość | 62 mm |
| Głębokość | 125 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 40 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |

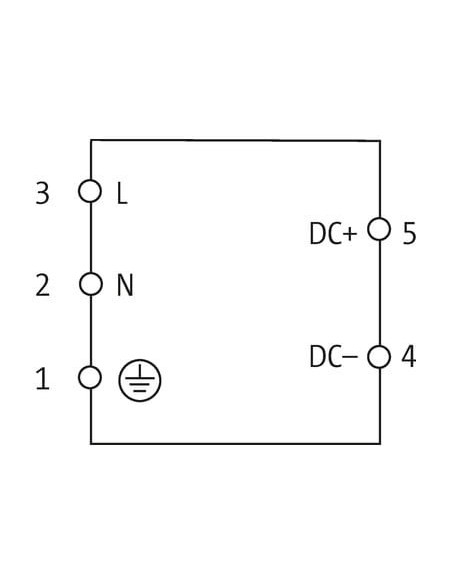

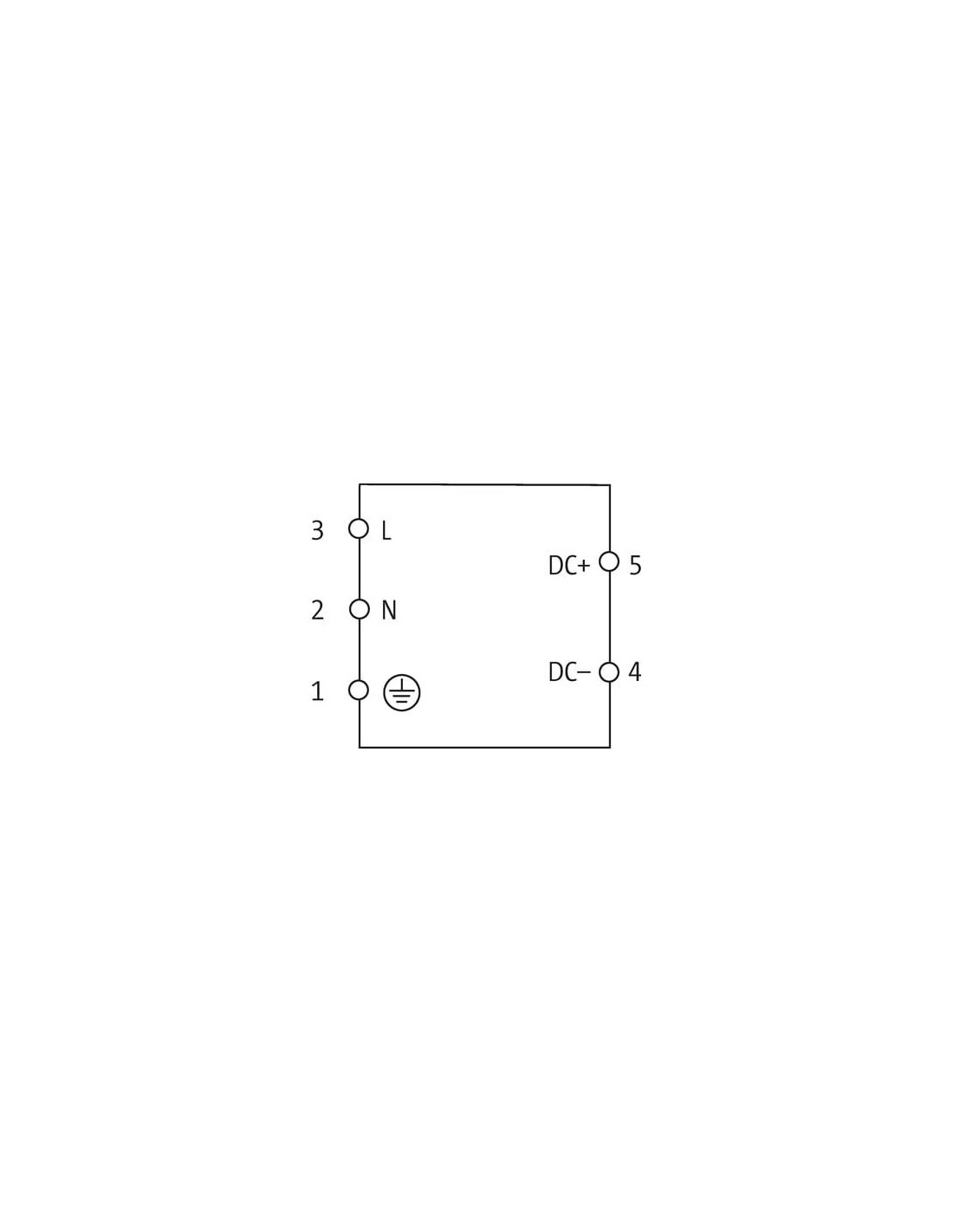

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | - |
| PIN 2 | + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |

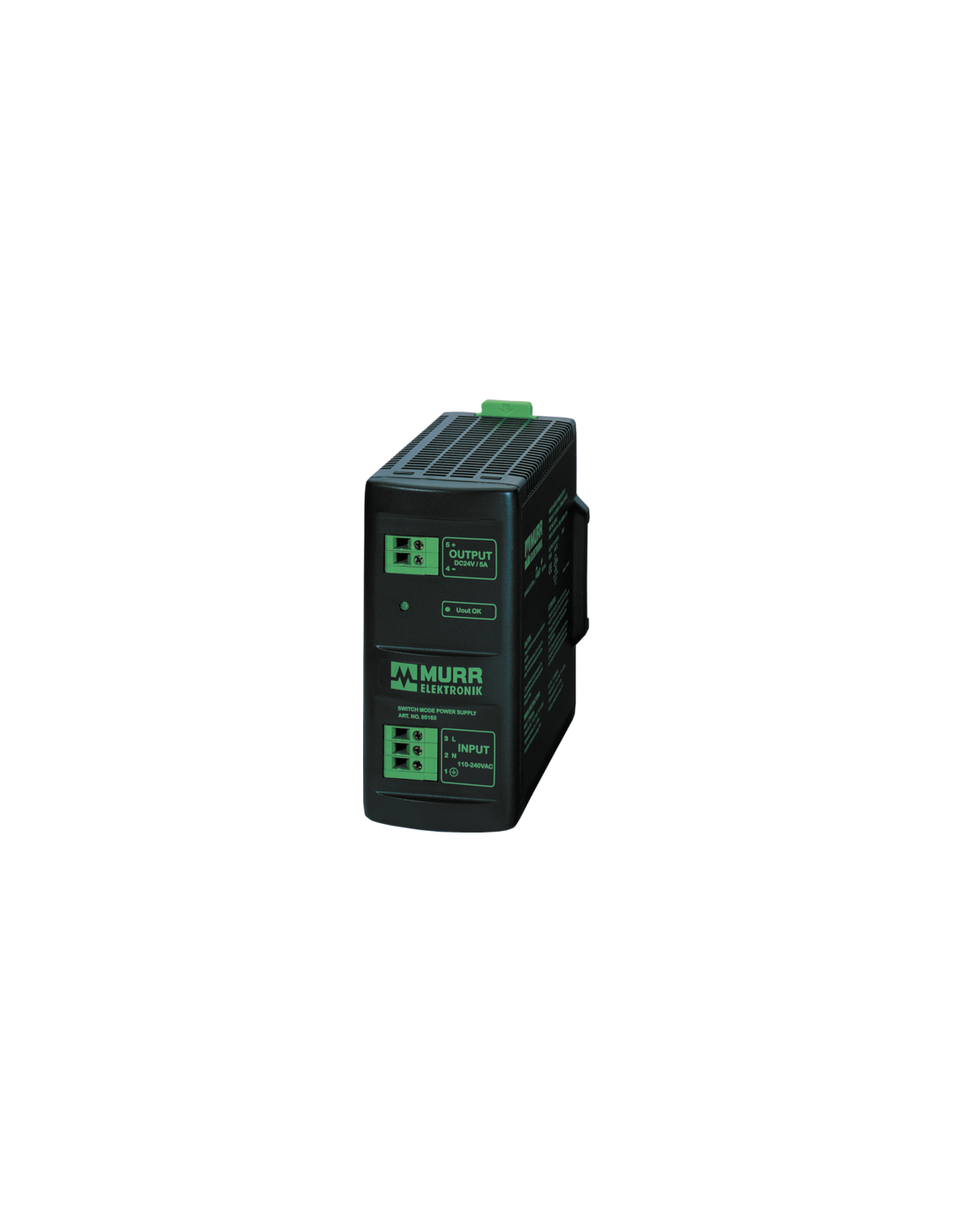

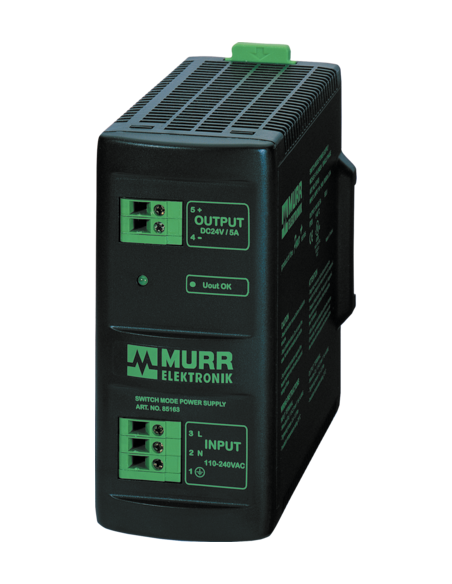

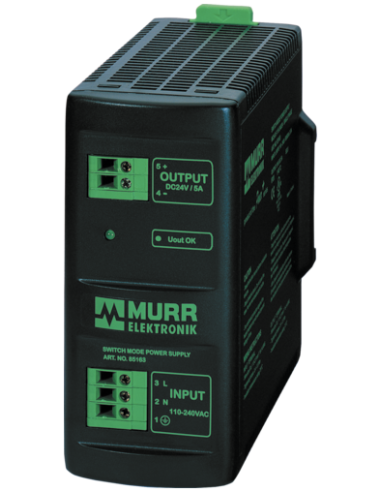

Zasilacz impulsowy 1-fazowy MCS-B 85163 – stabilne i niezawodne zasilanie 24V DC
Zasilacz impulsowy 1-fazowy MCS-B 85163 to nowoczesne rozwiązanie dedykowane do zasilania urządzeń automatyki przemysłowej, systemów sterowania oraz aplikacji wymagających stabilnego napięcia 24V DC. Urządzenie charakteryzuje się wysoką efektywnością oraz niezawodnością działania nawet w trudnych warunkach przemysłowych.
Solidna konstrukcja i prosta integracja
Obudowa zasilacza została wykonana z trwałych materiałów, które zapewniają długotrwałą eksploatację oraz ochronę komponentów wewnętrznych. Montaż na szynie DIN TH35 (EN 60715) pozwala na łatwe i szybkie zintegrowanie urządzenia w szafach rozdzielczych oraz panelach sterowniczych.
Zalety techniczne zasilacza impulsowego MCS-B 85163
- Uniwersalne napięcie wejściowe: praca w zakresie 100...265 V AC gwarantuje kompatybilność z większością sieci zasilających na świecie.
- Stabilne napięcie wyjściowe 24V DC: dokładność regulacji +3/-1% zapewnia bezpieczeństwo i stabilność pracy podłączonych urządzeń.
- Maksymalny prąd wyjściowy 5 A umożliwia zasilanie zaawansowanych systemów automatyki przemysłowej.
- Ochrona przeciwzwarciowa i przeciążeniowa zapobiega uszkodzeniom oraz wydłuża żywotność urządzeń końcowych.
- Możliwość połączenia równoległego i szeregowego – skalowalność zasilania do najbardziej wymagających aplikacji.
Możliwości zastosowania zasilacza impulsowego 24V 5A
MCS-B 85163 to doskonały wybór dla automatyki przemysłowej, szaf sterowniczych, systemów bezpieczeństwa, instalacji oświetleniowych LED oraz systemów kontroli dostępu. Dzięki szerokiemu zakresowi temperatury pracy (-25°C do +40°C) sprawdzi się zarówno w środowiskach fabrycznych, jak i w trudniejszych warunkach magazynowych czy energetycznych.
- Zasilanie sterowników PLC, paneli operatorskich oraz modułów I/O
- Aplikacje laboratoryjne oraz stanowiska testowe
- Zasilanie czujników, przetworników oraz urządzeń pomiarowych
- Systemy CCTV i alarmowe
- Automatyka budynkowa i instalacje HVAC
Bezpieczeństwo użytkowania i parametry środowiskowe
Produkt posiada stopień bezpieczeństwa SELV oraz szeroki zakres wilgotności pracy 5-95% bez kondensacji. Zintegrowane zabezpieczenia gwarantują stabilność pracy oraz ochronę zarówno zasilacza, jak i podłączonych do niego odbiorników. Możliwość pracy w niskich temperaturach oraz odpowiednia wentylacja umożliwiają stosowanie w wymagających aplikacjach przemysłowych i automatyce budynkowej.
Podsumowanie: wydajność i elastyczność w jednym urządzeniu
Zasilacz impulsowy MCS-B 85163 24V 5A to niezawodny komponent do zastosowań przemysłowych, zapewniający bezpieczne i stabilne zasilanie systemów automatyki, sterowania oraz urządzeń elektronicznych. Uniwersalność montażu, elastyczność konfiguracji oraz pełen zakres zabezpieczeń czynią go atrakcyjnym wyborem dla projektantów i integratorów systemów automatyki.
