INPUT: 3× 324...572 V AC / 450...745 V DC
OUTPUT: 24...28 V DC
Prąd: 20 A
Lakierowana płytka
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 3 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 360 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 450 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,3 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1 A |
| Inrush current max. | 13 A @ 500 V |
| Liczba faz wejścia | 3 |
| Sprawność | 94,8 % @ 3× 400 V AC, 94,5 % @ 3× 480 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 24 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 40 ms @ 3× 500 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 90 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

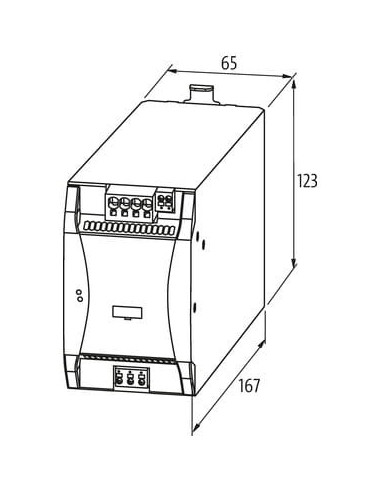

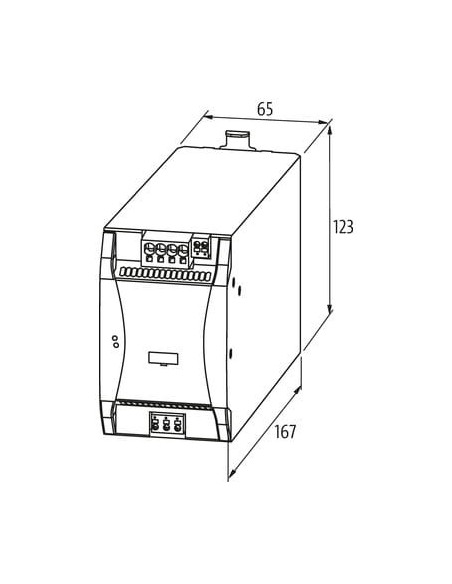

| Wysokość | 143 mm |
| Szerokość | 65 mm |
| Głębokość | 167 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Input / Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

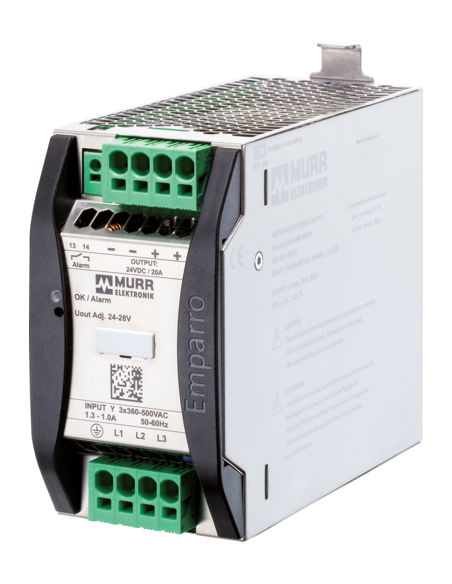

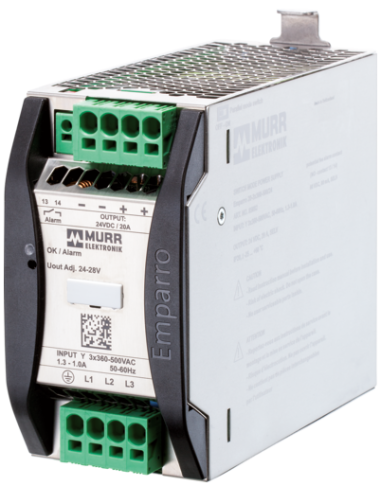

Zasilacz impulsowy Emparro 20-3x360-500/24 – Murrelektronik | Kod produktu: 87692
Zasilacz impulsowy Emparro 20-3x360-500/24 to wydajne rozwiązanie przeznaczone do zastosowań przemysłowych, które wymagają niezawodnego i stabilnego zasilania w rozbudowanych instalacjach. Urządzenie marki Murrelektronik gwarantuje wysoką sprawność, szeroki zakres napięć wejściowych oraz maksymalny poziom bezpieczeństwa elektrycznego.
Kluczowe cechy i zalety zasilacza impulsowego 24V 20A
- Szeroki zakres napięć wejściowych: Trójfazowy zasilacz obsługuje napięcia od 324 do 572 V AC oraz 450 do 745 V DC, zapewniając elastyczność w różnych aplikacjach przemysłowych.
- Regulowane napięcie wyjściowe: Możliwość ustawienia napięcia wyjściowego w zakresie od 24 do 28 V DC umożliwia dostosowanie parametrów zasilania do indywidualnych potrzeb odbiorników.
- Wysoka wydajność: Prąd wyjściowy do 20 A oraz funkcja Power Boost (do 150% przez co najmniej 5 s) pozwalają na krótkotrwałe zasilanie dużych obciążeń bez ryzyka przeciążenia zasilacza.
- Bezpieczeństwo i niezawodność: Urządzenie wyposażone jest w zabezpieczenia przeciążeniowe i przeciwzwarciowe, a także spełnia normy SELV oraz ma stopień ochrony IP20.
- Trwałość i odporność: Lakierowana płytka PCB zwiększa odporność na wilgoć i zanieczyszczenia, a szeroki zakres temperatur pracy (-40°C do +70°C) pozwala na eksploatację w wymagających warunkach środowiskowych.
- Wsparcie dla montażu szynowego: Kompaktowa obudowa umożliwia szybki montaż na szynie DIN TH35 zgodnie z normą EN 60715.
- Zgodność z wymaganiami SEMI F47: Zasilacz spełnia przemysłowy standard SEMI F47, kluczowy w branży półprzewodników i zautomatyzowanych linii produkcyjnych.
Możliwości wykorzystania i typowe zastosowania
Zasilacz Emparro 20-3x360-500/24 znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – nadzorowaniu i zasilaniu sterowników PLC, modułów IO, przekaźników oraz innych urządzeń wymagających stabilnego napięcia.
- Systemach bezpieczeństwa – zasilaniu systemów monitoringu, alarmowych oraz sieci komunikacyjnych.
- Maszynach i liniach produkcyjnych – pewnym źródle zasilania dla komponentów napędowych, czujników oraz systemów sterujących.
- Szafach sterowniczych – integracji z rozdzielniami elektrycznymi, gdzie niezbędna jest wysoka niezawodność oraz możliwość pracy równolegle lub w szeregach (do 3 urządzeń).
Dlaczego warto wybrać zasilacz impulsowy Emparro 20-3x360-500/24?
Nowoczesna technologia, wysoka sprawność energetyczna (do 94,8%) oraz szerokie możliwości konfiguracji sprawiają, że model 87692 sprawdzi się wszędzie tam, gdzie priorytetem jest bezawaryjne zasilanie i zabezpieczenie kluczowych systemów. Wysoka odporność na zakłócenia oraz możliwość pracy w szerokim zakresie temperatur czynią ten zasilacz idealnym komponentem dla nowoczesnych instalacji automatyki.
Emparro 20-3x360-500/24 to wybór dla wymagających użytkowników, którzy oczekują od zasilacza nie tylko stabilności, ale także odporności na trudne warunki pracy oraz łatwości integracji z istniejącą infrastrukturą przemysłową.
