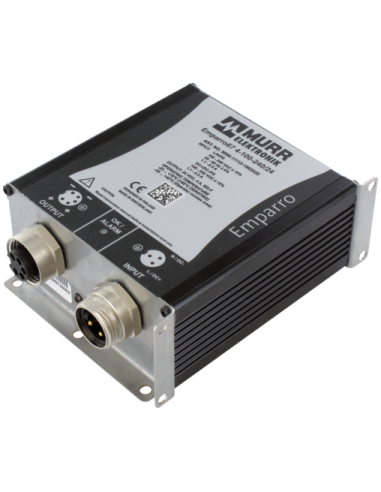

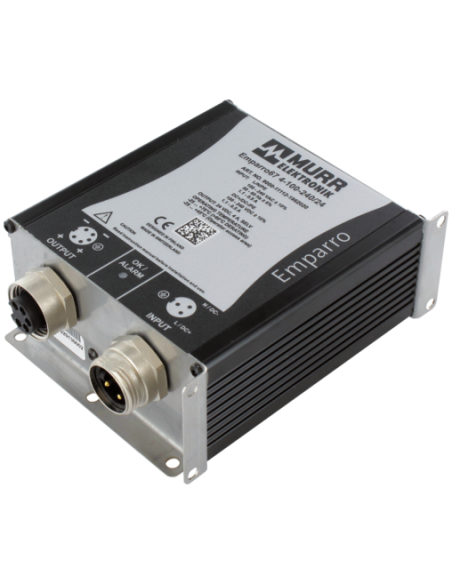

Emparro®67
INPUT: 90...265 V AC/90...265 V DC
OUTPUT: 24 V DC (SELV), ±2%
Prąd: 4 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 240 V |
| Napięcie wejściowe AC min. | 90 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 90 V |
| Napięcie wejściowe DC maks. | 265 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,1 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,5 A |
| Inrush current max. | 8,9 A @ 230 V |
| Sprawność | 91,7 % @ 115 V AC, 92,4 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 23,52 V |
| Napięcie wyjściowe DC maks. | 24,48 V |
| Napięcie wyjściowe ustawiane | nie |
| Prąd wyjściowy | 4 A |
| Czas Power Boost min. | 4 s |
| Mostkowanie zaniku zasilania min. | 45 ms @ 230 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
| Ochrona temperaturowa wyjścia | tak |

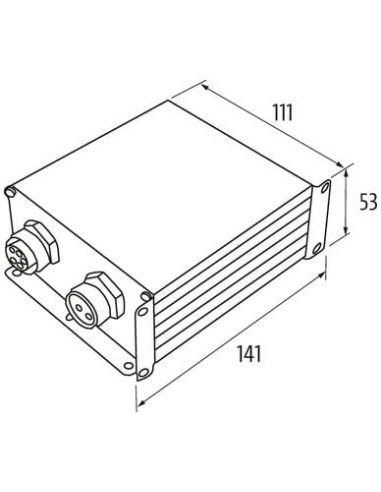

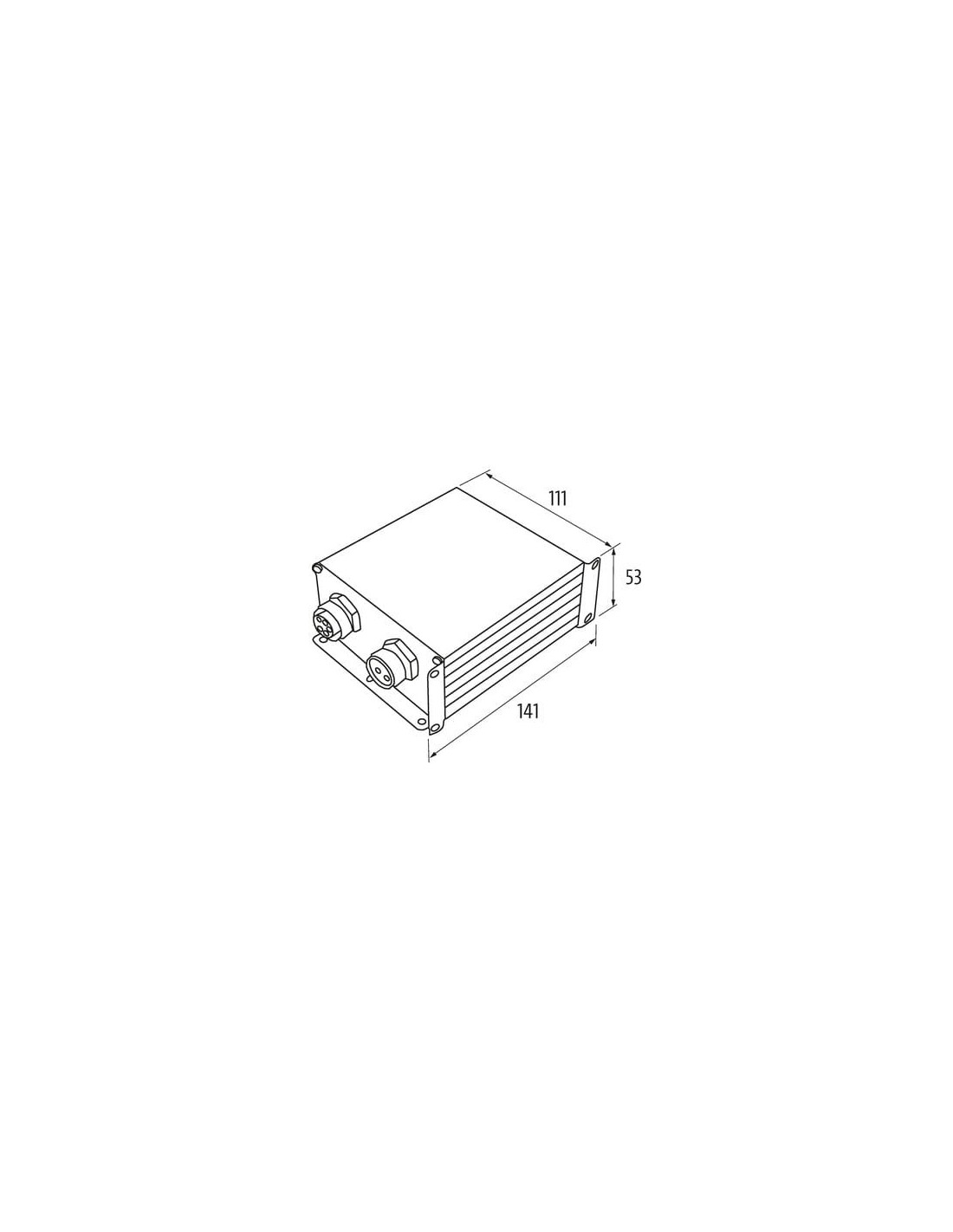

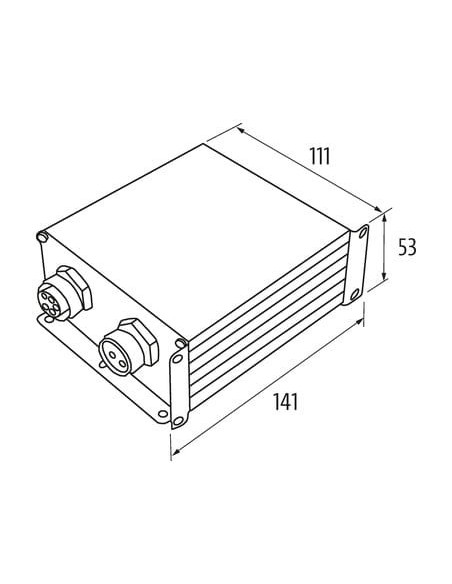

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 6-otworowe mocowanie śrubowe |
| Wysokość | 51 mm |
| Szerokość | 109 mm |
| Głębokość | 140 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Względna wilgotność powietrza min. (praca) | 4 % |
| Względna wilgotność powietrza maks. (praca) | 100 % |
Parametry zacisków
Connection types
Typ przyłącza 1
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V DC |
| PIN 2 | 0 V DC |
| PIN 3 | PE |
| PIN 4 | 24 V DC |
| PIN 5 | 24 V DC |
