INPUT: 100...240 V AC
OUTPUT: 23...28 V DC
Prąd: 5 A
Mostkowanie zaniku zasilania min.
min. 45 ms (115 V AC); min. 45 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | nie |
| Połączenie szeregowe | tak |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 5 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 240 V |
| Napięcie wejściowe AC min. | 100 V |
| Napięcie wejściowe AC maks. | 240 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2,4 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,2 A |
| Inrush current max. | 20 A @ 230 V |
| Sprawność | 87 % @ 115 V AC, 88 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 23 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 5 A |
| Falowość resztkowa właściwa maks. | 10 mV |
| Spikes (s-s) max. | 50 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 125 mm |
| Szerokość | 50 mm |
| Głębokość | 123 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 40 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 20 % |
| Względna wilgotność powietrza maks. (praca) | 90 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

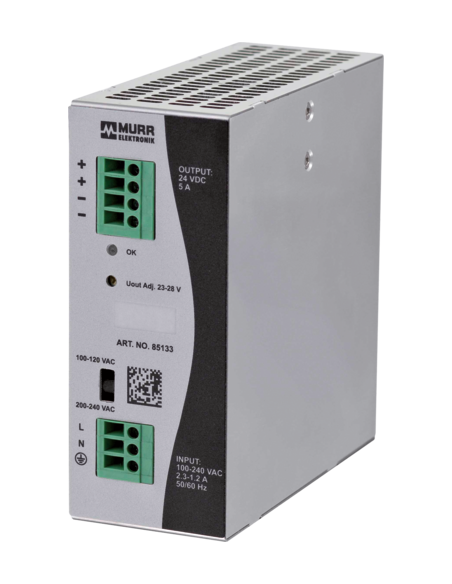

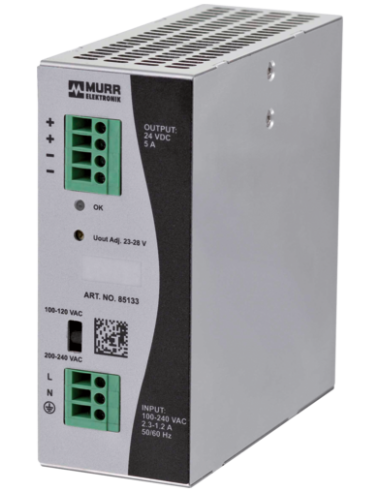

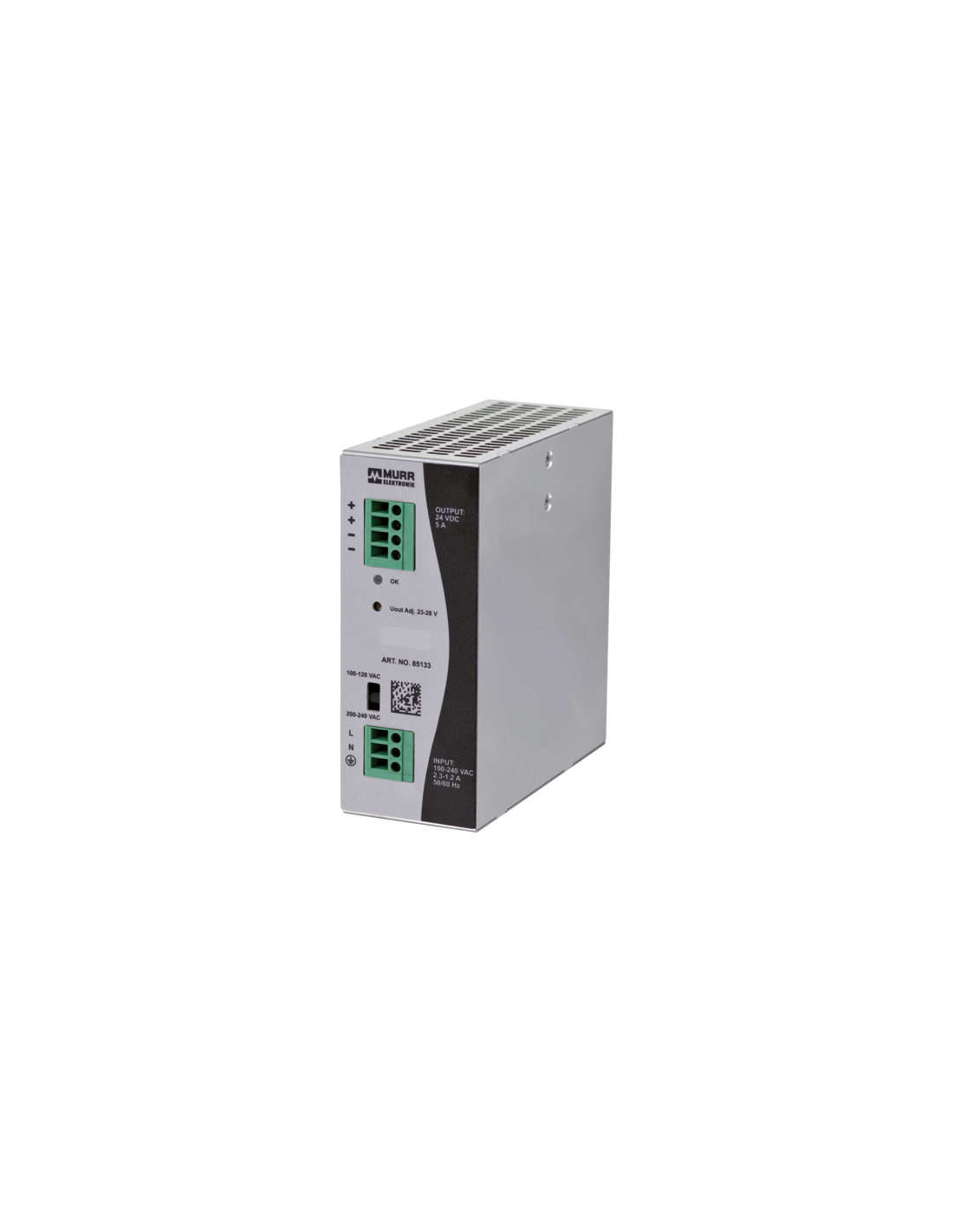

Zasilacz impulsowy Eco-Rail 2 85133 – zasilanie 24 V DC do szyn DIN
Zasilacz impulsowy Eco-Rail 2 85133 to nowoczesne i niezawodne urządzenie przemysłowe, przeznaczone do stabilnego zasilania różnorodnych odbiorników automatyki oraz elektroniki. Dzięki szerokiemu zakresowi napięcia wejściowego 100–240 V AC oraz możliwości regulacji napięcia wyjściowego w zakresie 23–28 V DC, sprawdzi się w licznych zastosowaniach przemysłowych oraz automatyki budynkowej.
Mocne strony i zalety zasilacza impulsowego Eco-Rail 2 85133

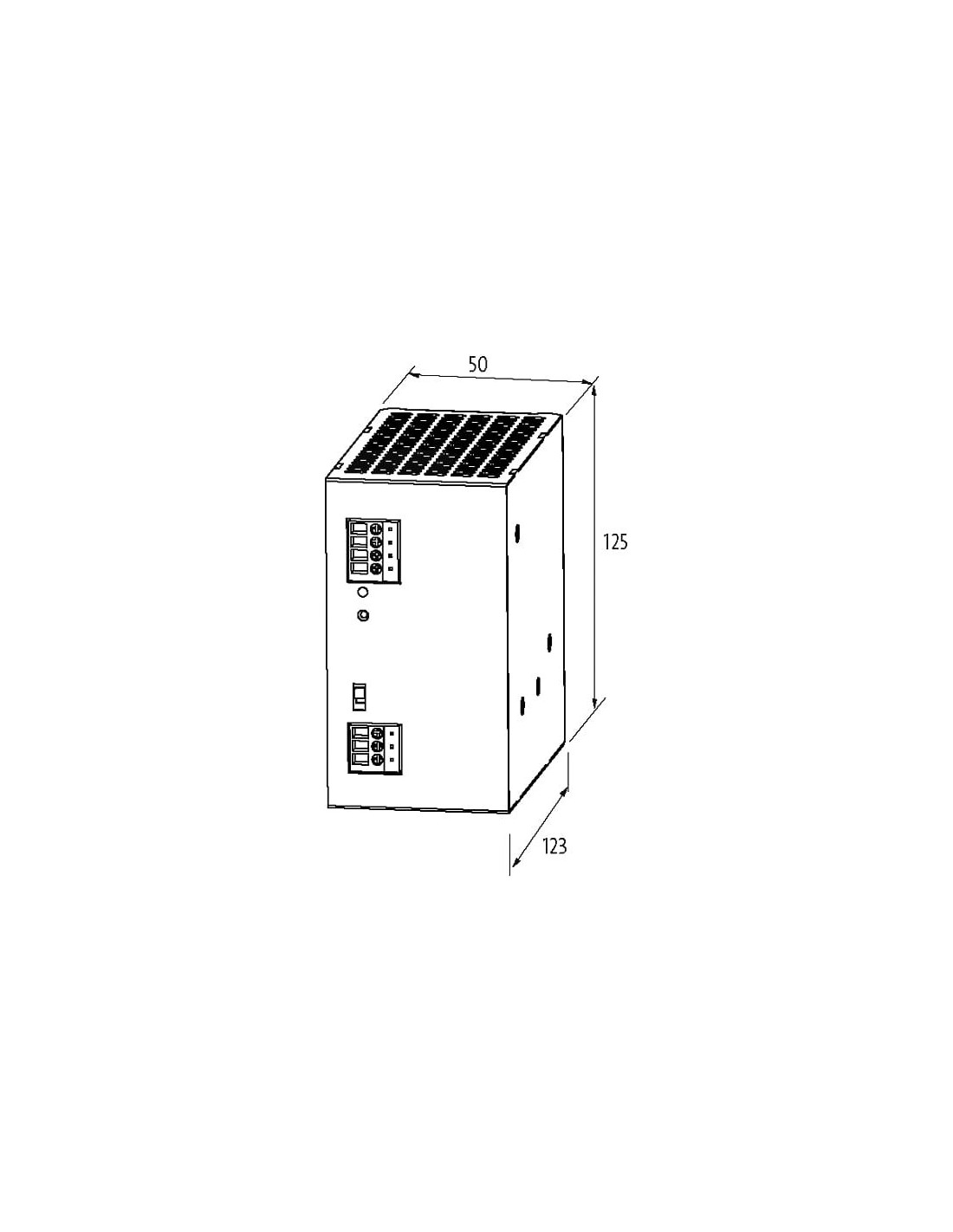

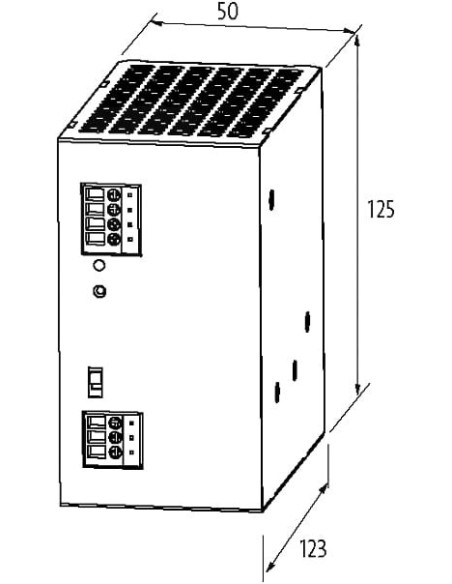

- Kompaktowe wymiary – obudowa o wymiarach 125 x 50 x 123 mm sprawia, że urządzenie nie zajmuje dużo miejsca w szafie sterowniczej, a montaż na szynie DIN TH35 (EN 60715) jest szybki i wygodny.
- Wysoka wydajność prądowa – maksymalny prąd wyjściowy wynosi 5 A, co pozwala na zasilenie nawet wymagających odbiorników.
- Regulowane napięcie wyjściowe – możliwość ustawienia napięcia w zakresie 23–28 V DC umożliwia dopasowanie parametrów do specyfiki urządzeń końcowych.
- Odporność na zakłócenia i niezawodność – produkt wyposażony jest w zabezpieczenia przeciwzwarciowe, przeciążeniowe oraz wewnętrzne bezpieczniki, co przekłada się na bezpieczną eksploatację w trudnych warunkach przemysłowych.
- Wysoka sprawność energetyczna – sprawność dochodząca do 88% zapewnia niższe zużycie energii oraz mniejsze straty ciepła.
- Stabilna praca przy zaniku zasilania – zdolność mostkowania zaniku zasilania co najmniej przez 45 ms przy pełnym obciążeniu i dowolnym napięciu wejściowym.
- Licencjonowana ochrona – zgodność z normami EN IEC 60529 oraz stopień ochrony IP20 umożliwiają bezpieczną pracę w szafach sterowniczych i rozdzielniach.
Typowe zastosowania zasilacza Eco-Rail 2 85133
Zasilacz impulsowy Eco-Rail 2 85133 znajduje zastosowanie w wielu gałęziach przemysłu, automatyki przemysłowej oraz instalacjach budynkowych. Doskonale sprawdza się w zasilaniu sterowników PLC, przekaźników, modułów wejść/wyjść, czujników, systemów alarmowych, systemów kontroli dostępu oraz wielu innych urządzeń wymagających stabilnego napięcia 24 V DC.
- Szafy sterownicze automatyki przemysłowej
- Systemy bezpieczeństwa i monitoringu
- Wewnętrzne systemy dystrybucji energii
- Instalacje inteligentnych budynków
- Nowoczesne linie produkcyjne
Komfortowy montaż i prostota obsługi
Urządzenie wyposażone jest w zaciski sprężynowe, które umożliwiają szybkie i niezawodne podłączenie przewodów zasilających oraz odbiorczych. Dzięki wyraźnie oznaczonym zaciskom (PE, N, L oraz wyjścia +, -) instalacja oraz serwis są znacznie uproszczone. Dodatkowym atutem jest możliwość podglądu stanu pracy przez diodę sygnalizacyjną oraz regulacja napięcia wyjściowego bezpośrednio na froncie urządzenia.
Bezpieczeństwo użytkowania i parametry środowiskowe
Zasilacz Eco-Rail 2 85133 jest przystosowany do pracy w temperaturze otoczenia od 0°C do 40°C oraz przechowywania w zakresie od -20°C do 85°C. Umożliwia to niezawodne użytkowanie w różnych warunkach przemysłowych i magazynowych. Dopuszczalny zakres wilgotności względnej wynosi od 20% do 90% (bez kondensacji), co czyni zasilacz uniwersalnym rozwiązaniem dla wymagających aplikacji.
Podsumowanie – Zasilacz impulsowy 24 V DC dla automatyki
Zasilacz impulsowy Eco-Rail 2 85133 to wydajne, bezpieczne i łatwe w montażu źródło zasilania przemysłowego, przeznaczone do szyn DIN. Jest idealny wszędzie tam, gdzie niezawodność oraz wysoki poziom zabezpieczeń mają kluczowe znaczenie. Produkt jest zgodny ze standardami europejskimi, a wytrzymała konstrukcja oraz szeroki zakres parametrów technicznych umożliwiają szerokie spektrum zastosowań – od przemysłu, przez automatykę budynkową, po rozbudowane systemy zasilania.
