INPUT: 3× 324...572 V AC / 480...745 V DC
OUTPUT: 24...28 V DC
Prąd: 40 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 3 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 360 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 480 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2,3 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,6 A |
| Inrush current max. | 14 A @ 500 V |
| Liczba faz wejścia | 3 |
| Sprawność | 93,7 % @ 3× 400 V AC, 93,5 % @ 3× 480 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 48 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 40 ms @ 3× 500 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 90 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

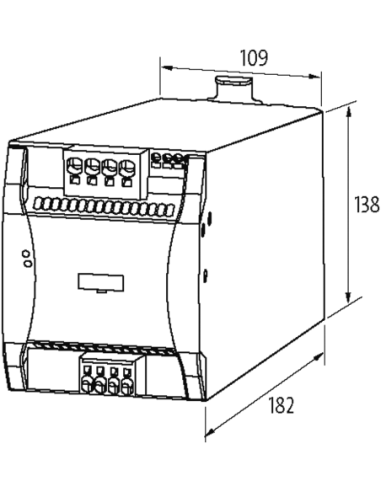

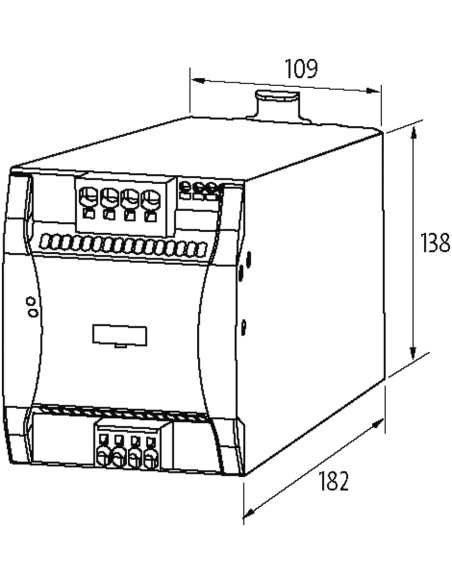

| Wysokość | 138 mm |
| Szerokość | 109 mm |
| Głębokość | 182 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm / Pro-Diag |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Input / Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 13 |
| PIN 2 | 14 |
| PIN 3 | 23 |
| PIN 4 | 24 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

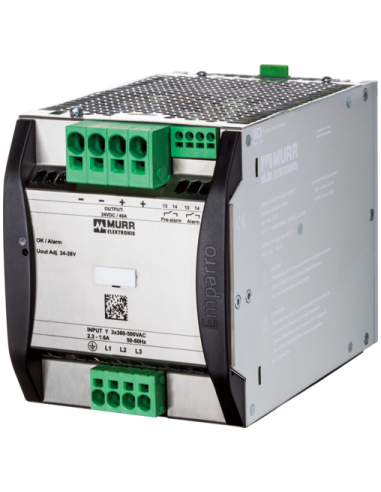

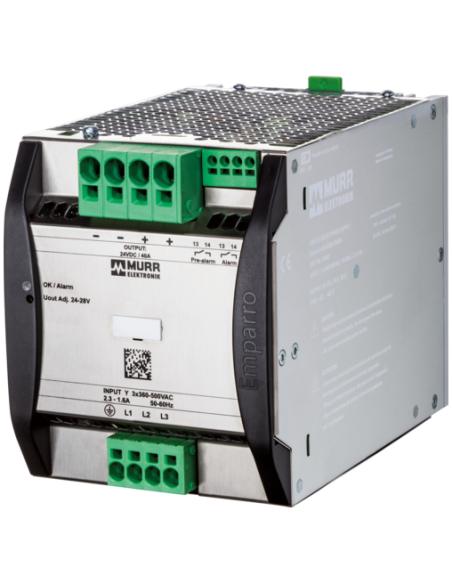

Zasilacz impulsowy 3-fazowy Emparro 85693 – Wydajne źródło zasilania do zastosowań przemysłowych
Zasilacz impulsowy Emparro 85693 to wysoce zaawansowane rozwiązanie zasilające, przeznaczone do wymagających aplikacji przemysłowych, w których kluczowa jest niezawodność i stabilność napięcia.
Urządzenie zostało zaprojektowane z myślą o pracy w trudnych warunkach otoczenia, zapewniając szeroki zakres napięcia wejściowego 3× 324...572 V AC oraz 480...745 V DC. Moduł charakteryzuje się wysoką sprawnością oraz wytrzymałością na przeciążenia, co przekłada się na bezpieczeństwo eksploatowanych instalacji.
Zalety zasilacza impulsowego Emparro 85693
- Trzyfazowe zasilanie – gwarancja stabilnej i bezawaryjnej pracy nawet przy chwilowych spadkach napięcia w sieci.
- Szeroki zakres napięcia wejściowego – możliwość integracji z różnymi systemami energetycznymi w zakładzie produkcyjnym.
- Regulowane napięcie wyjściowe 24–28 V DC – dostosowanie do wymagań konkretnej instalacji.
- Wysoki prąd wyjściowy 40 A – obsługa urządzeń o dużym poborze mocy oraz równoległa praca kilku odbiorników.
- Funkcja Power Boost (150%) – umożliwia dostarczanie prądu wyższego niż znamionowy przez krótki czas przy rozruchu urządzeń lub chwilowym przeciążeniu.
- Bezpieczeństwo – ochrona przed przeciążeniem i zwarciem oraz zgodność z normą SELV.
- Kompaktowa budowa – optymalne wymiary pozwalają na łatwą integrację w szafach sterowniczych na szynie DIN TH35 (EN 60715).
- Praca w szerokim zakresie temperatur: od -40°C do +70°C, co pozwala na stosowanie zasilacza w wymagających warunkach przemysłowych.
- Spełnia normę Semi F47 – odporność na chwilowe zaniki napięcia, istotna w automatyce produkcyjnej.
Możliwości zastosowania zasilacza impulsowego Emparro 85693
Zasilacz impulsowy Murrelektronik Emparro 85693 idealnie sprawdza się w automatyce przemysłowej, systemach sterowania, liniach technologicznych oraz wszędzie tam, gdzie nieprzerwana i bezpieczna praca urządzeń jest wymagana. Często wykorzystywany jest w przemyśle maszynowym, centrach logistycznych, aplikacjach transportowych i systemach robotycznych. Wysoka niezawodność pozwala stosować go zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.
Dzięki możliwości pracy równoległej i szeregowej, zasilacz Emparro 85693 umożliwia elastyczne rozbudowywanie instalacji zasilających, spełniając wymagania nawet najbardziej wymagających procesów technologicznych.
Najważniejsze cechy techniczne zasilacza Emparro 85693
- Maksymalny prąd wyjściowy: 40 A
- Napięcie wyjściowe DC: 24–28 V (regulowane)
- Wejście trójfazowe: 324–572 V AC lub 480–745 V DC
- Sprawność do 93,7% przy 3× 400 V AC
- Stopień ochrony IP20 – przeznaczony do instalacji wewnętrznych (szafy sterownicze)
- Automatyczne zabezpieczenia przed przeciążeniem i zwarciem
- Możliwość montażu na szynie DIN – szybki i wygodny montaż
- Obsługa funkcji alarmowych i diagnostycznych (wyjścia Pro-Diag/Alarm)
Zasilacz impulsowy 3-fazowy Emparro 85693 stanowi praktyczne i zaawansowane rozwiązanie dla wszelkich zastosowań przemysłowych, gdzie liczy się niezawodna dostawa energii, odporność na przeciążenia oraz możliwość rozbudowy systemu zasilania.
