Dostępny
INPUT: 90...132 V AC/173...264 V AC
OUTPUT: 23...28 V DC
Prąd: 10 A
Mostkowanie zaniku zasilania min.
min. 12 ms (115 V AC); min. 30 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | nie |
| Połączenie szeregowe | tak |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 5 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 1 AC min. | 90 V |
| Napięcie wejściowe 1 AC maks. | 132 V |
| Napięcie wejściowe 2 AC | 240 V |
| Napięcie wejściowe 2 AC min. | 173 V |
| Napięcie wejściowe 2 AC maks. | 264 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 4,3 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 2,1 A |
| Inrush current max. | 18 A @ 230 V |
| Sprawność | 86 % @ 115 V AC, 87 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 23 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Falowość resztkowa właściwa maks. | 10 mV |
| Spikes (s-s) max. | 50 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 125 mm |
| Szerokość | 68 mm |
| Głębokość | 125 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 40 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 20 % |
| Względna wilgotność powietrza maks. (praca) | 90 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

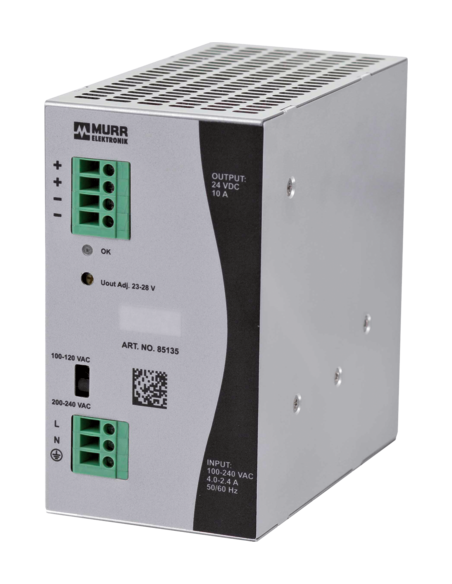

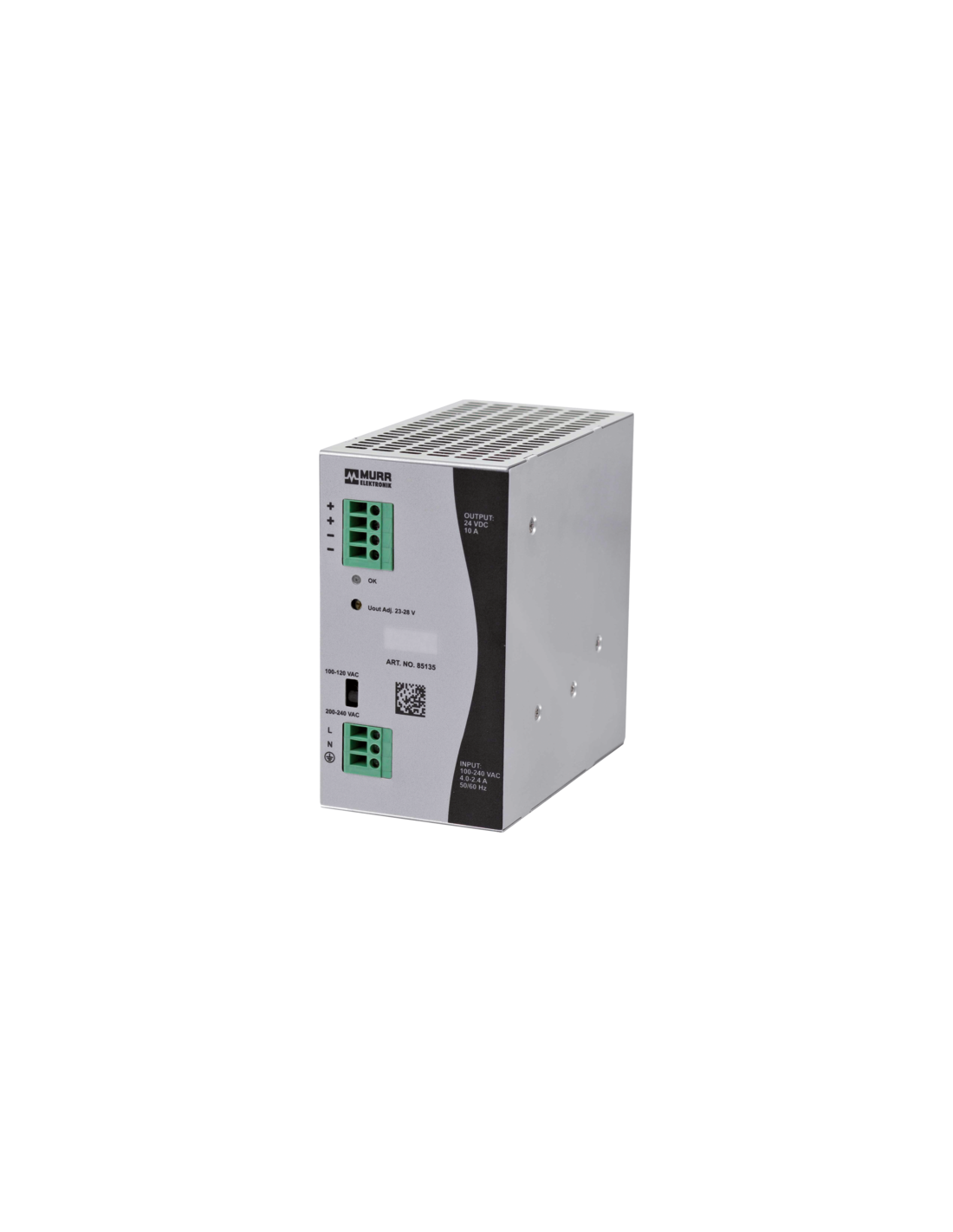

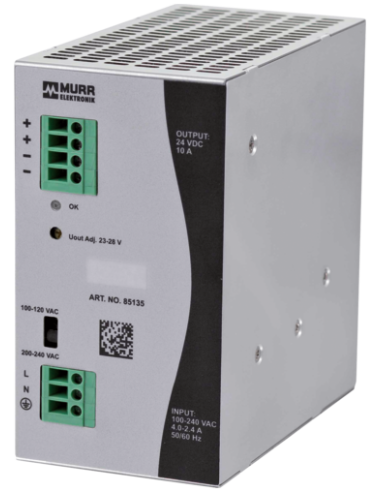

Zasilacz impulsowy Eco-Rail-2 85135 – Zasilacz 24 V DC 10 A do automatyki przemysłowej
Zasilacz impulsowy Eco-Rail-2 85135 firmy Murrelektronik to wydajne i niezawodne źródło zasilania, dedykowane profesjonalnym zastosowaniom przemysłowym. Urządzenie zapewnia stabilne napięcie wyjściowe w zakresie od 23 V do 28 V DC przy maksymalnym prądzie 10 A, co umożliwia zasilanie szerokiego spektrum urządzeń automatyki, sterowników PLC, modułów I/O oraz paneli operatorskich.
Zalety i cechy charakterystyczne zasilacza 24 V DC 10 A
- Szeroki zakres napięć wejściowych: umożliwia pracę w sieciach o napięciu 100-120 V AC oraz 200-240 V AC.
- Wysoka sprawność energetyczna – do 87% przy zasilaniu 230 V AC, co przekłada się na mniejsze straty energii oraz niższe koszty eksploatacji.
- Ochrona przeciwzwarciowa i przeciążeniowa zapewniająca bezpieczeństwo zarówno urządzenia, jak i podłączonych odbiorników.
- Stabilna praca przy zakłóceniach i spadkach napięcia – funkcja mostkowania zaniku zasilania gwarantuje ciągłość działania układów automatyki, nawet podczas krótkotrwałych przerw w zasilaniu.
- Możliwość szeregowego łączenia dwóch urządzeń zwiększa elastyczność rozbudowy systemów zasilania.

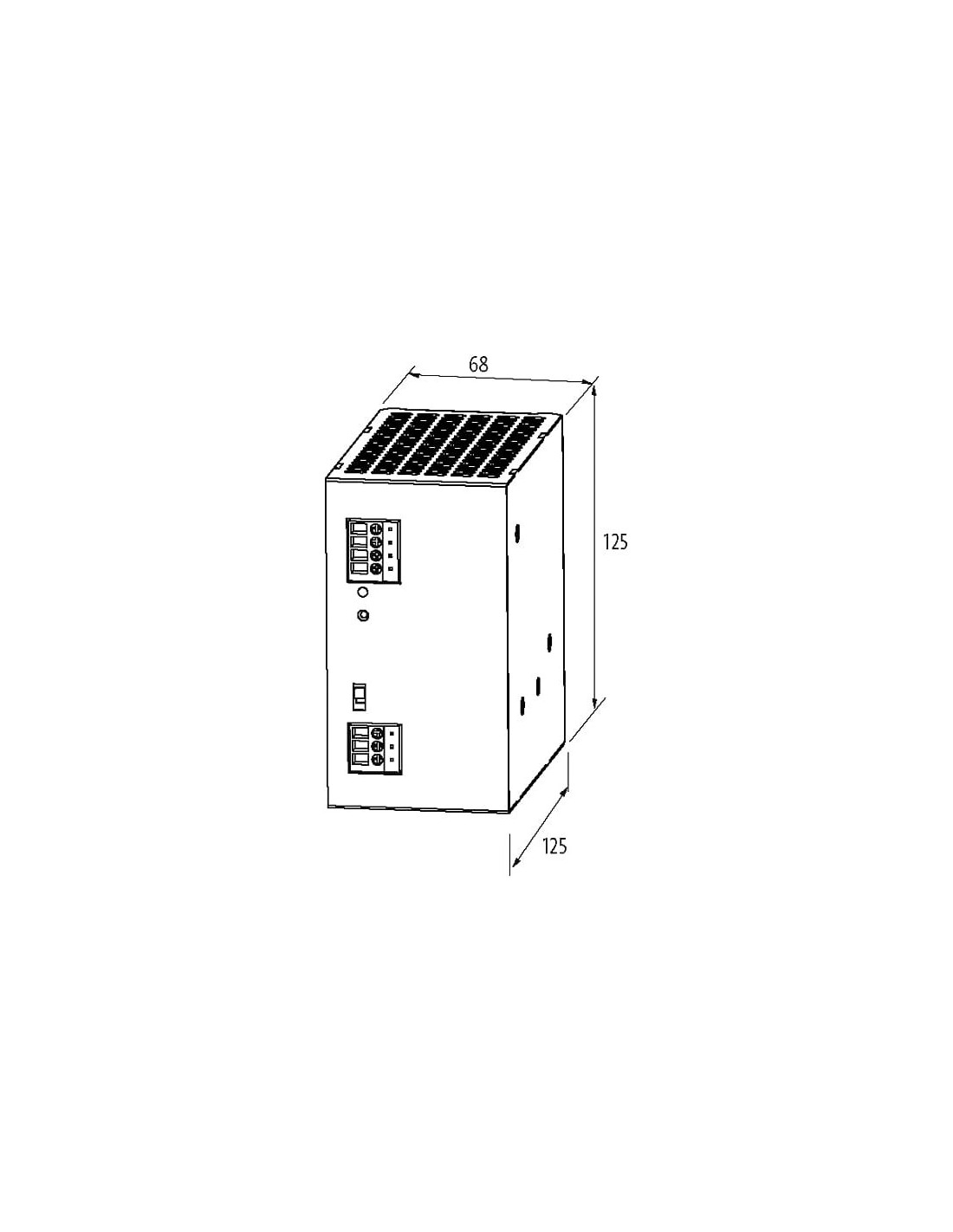

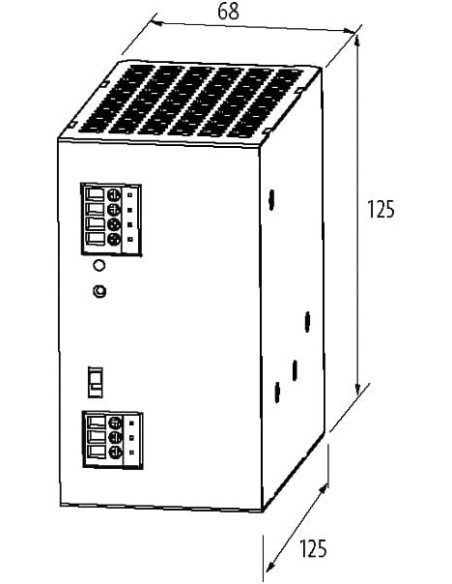

- Kompaktowa obudowa o wymiarach 125 x 68 x 125 mm pozwala na łatwą instalację, nawet w ograniczonych przestrzeniach szaf sterowniczych.
- Montaż na szynie DIN TH35 zgodnie z normą EN 60715 ułatwia integrację w standardowych rozdzielnicach i pulpitach sterowniczych.
- Zaciski sprężynowe (FK) gwarantują szybkie i pewne podłączenie przewodów, zwiększając jednocześnie niezawodność eksploatacyjną.
Typowe zastosowanie zasilacza impulsowego Murrelektronik Eco-Rail-2 85135
Zasilacz 24 V DC 10 A doskonale sprawdza się w:
- systemach automatyki przemysłowej,
- maszynach produkcyjnych,
- robotyce i liniach montażowych,
- systemach sterowania oraz monitoringu,
- rozbudowanych instalacjach elektroenergetycznych,
- szeroko rozumianych aplikacjach wymagających niezawodnego zasilania urządzeń elektronicznych 24 V DC.
Warunki pracy i bezpieczeństwo użytkowania
Obudowa zasilacza Eco-Rail-2 85135 posiada stopień ochrony IP20, co zapewnia ochronę przed bezpośrednim kontaktem oraz zachowanie wysokiego poziomu bezpieczeństwa użytkowania w warunkach przemysłowych. Zasilacz może pracować w szerokim zakresie temperatur od 0°C do 40°C oraz być przechowywany w temperaturach od -20°C do 85°C. Maksymalna wilgotność względna powietrza podczas pracy wynosi 90% (bez kondensacji). Dzięki tym parametrom urządzenie znajdzie zastosowanie nawet w wymagających środowiskach przemysłowych.
Dlaczego warto wybrać zasilacz 24 V Eco-Rail-2 85135?
Zasilacz impulsowy Murrelektronik Eco-Rail-2 85135 to rozwiązanie, które łączy niezawodność, wysoką wydajność i bezpieczeństwo eksploatacji. Umożliwia stabilne zasilanie wielu aplikacji przemysłowych, pozwalając na pewną i nieprzerwaną pracę kluczowych urządzeń sterowania i automatyki.
