INPUT: 90...265 V AC
OUTPUT: 24 V DC +3/-1%
Prąd: 0.6 A
Mostkowanie zaniku zasilania min.
min. 25 ms (100 V AC); min. 150 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 90 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 110 V |
| Napięcie wejściowe DC maks. | 300 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,3 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,2 A |
| Inrush current max. | 20 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 81 % @ 100 V AC, 83 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 0,6 A |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 350 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

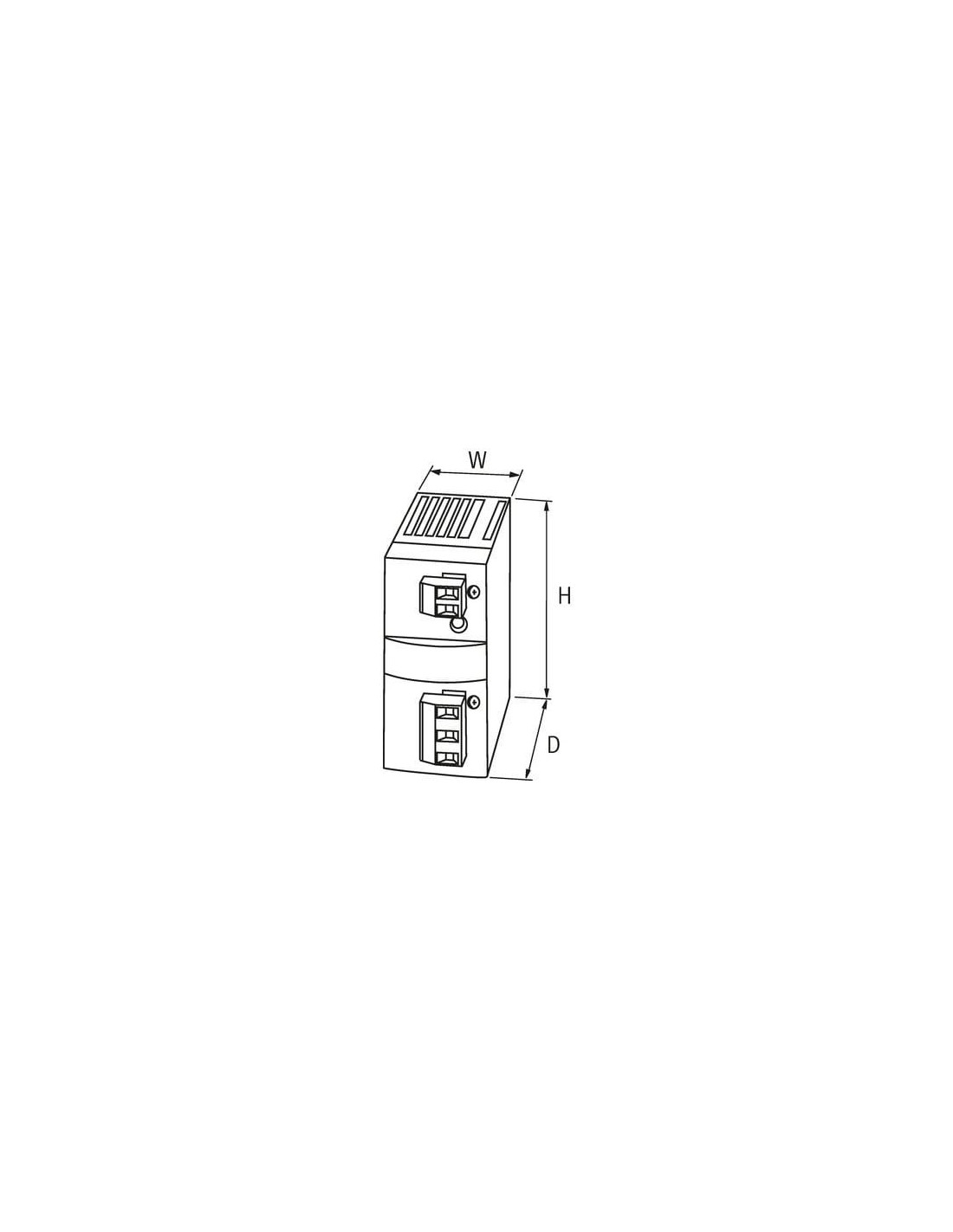

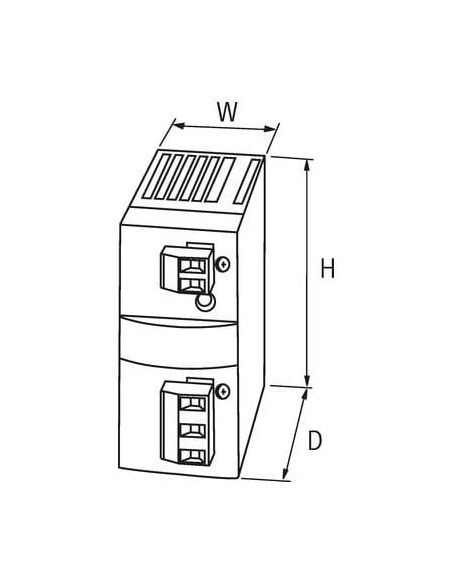

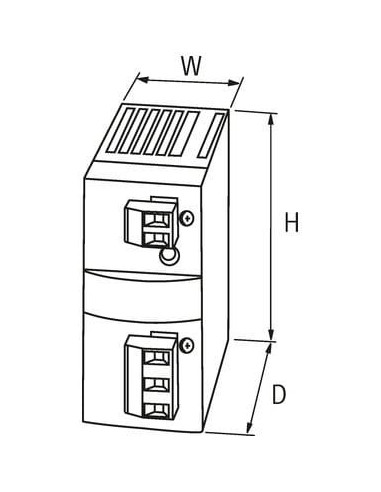

| Wysokość | 76 mm |
| Szerokość | 38 mm |
| Głębokość | 87,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 50 °C |
| Obniżenie wartości znamionowych od | 50 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | - |
| PIN 2 | + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |

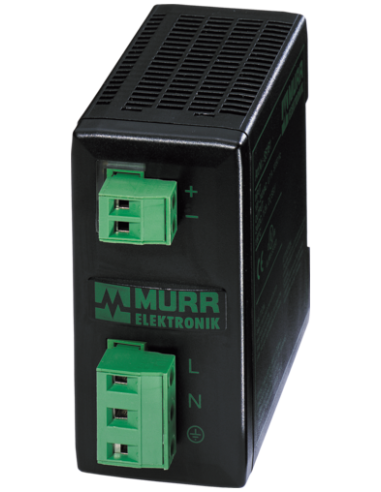

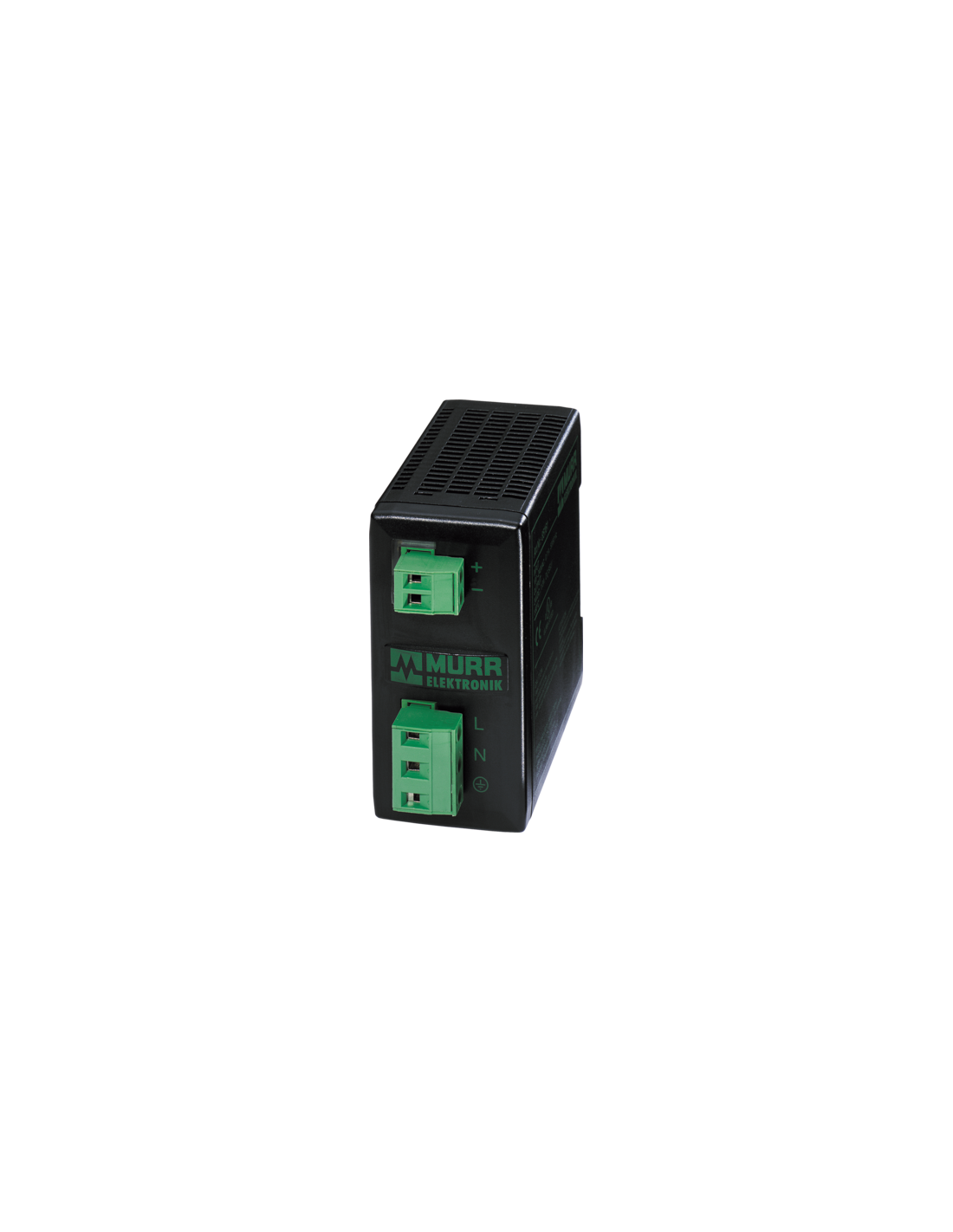

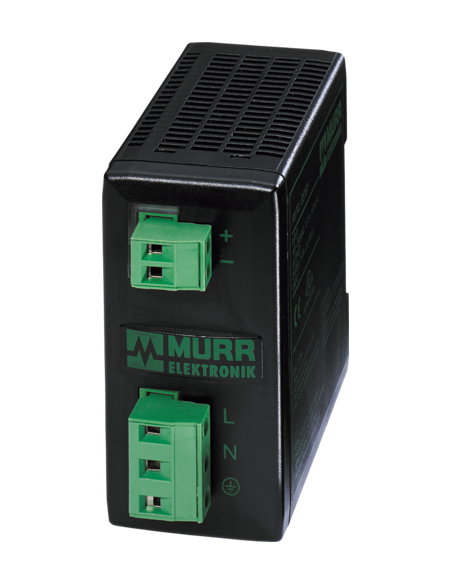

Zasilacz impulsowy MCS-B 1-fazowy 85160 - Zasilanie 24 V DC do automatyki przemysłowej
Zasilacz impulsowy MCS-B 1-fazowy 85160 to wysokowydajne urządzenie przeznaczone do konwersji napięcia AC na stabilizowane napięcie DC 24 V. Produkt doskonale sprawdza się w instalacjach przemysłowych, systemach automatyki, szafach sterowniczych oraz wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne zasilanie elektroniki i układów sterowania.
Główne cechy i zalety zasilacza impulsowego MCS-B 85160
- Szeroki zakres napięcia wejściowego: 90...265 V AC oraz 110...300 V DC, co umożliwia pracę w różnych warunkach zasilania.
- Stabilizowane napięcie wyjściowe 24 V DC z regulacją w zakresie 22-28 V, dostosowujące się do specyfiki odbiorników.
- Możliwość pracy równoległej i szeregowej – maksymalnie 5 urządzeń równolegle lub 2 szeregowo, co pozwala na elastyczne skalowanie systemu zasilania.
- Kompaktowe wymiary (76 x 38 x 87,5 mm), ułatwiające montaż nawet w ograniczonej przestrzeni szafy sterowniczej.
- Montaż na szynie DIN (TH35, zgodność z EN 60715), co przyspiesza i upraszcza instalację w typowych rozdzielnicach.
- Zaciski sprężynowe FK umożliwiają szybkie i pewne podłączenie przewodów.
- Wysoka sprawność – do 83%, co pozwala na oszczędność energii i redukcję strat cieplnych.
- Rozbudowane zabezpieczenia: ochrona przeciwzwarciowa, przeciążeniowa oraz spełnienie wymogów bezpieczeństwa SELV.
- Odporność na zmienne warunki pracy: praca w temperaturach od -25°C do 50°C oraz odporność na dużą wilgotność (do 95% bez kondensacji).
Zastosowania zasilacza impulsowego 24 V DC MCS-B 85160
Zasilacz impulsowy 85160 znajduje zastosowanie w:
- Systemach sterowania przemysłowego
- Automatyce budynkowej i przemysłowej
- Punktach zasilania czujników, przekaźników i modułów PLC
- Układach monitorowania i systemach alarmowych
- Instalacjach wymagających pewności zasilania oraz ochrony podłączonych urządzeń
Bezpieczeństwo i niezawodność zasilacza impulsowego MCS-B 85160
Urządzenie spełnia rygorystyczne normy bezpieczeństwa (SELV), wyposażone jest w ochronę przed przeciążeniem i zwarciem, a także gwarantuje stabilność napięcia wyjściowego nawet w przypadku krótkotrwałego zaniku zasilania sieciowego. Dzięki temu idealnie sprawdzi się w aplikacjach wymagających nieprzerwanej pracy systemu.
Konstrukcja i łatwość podłączenia

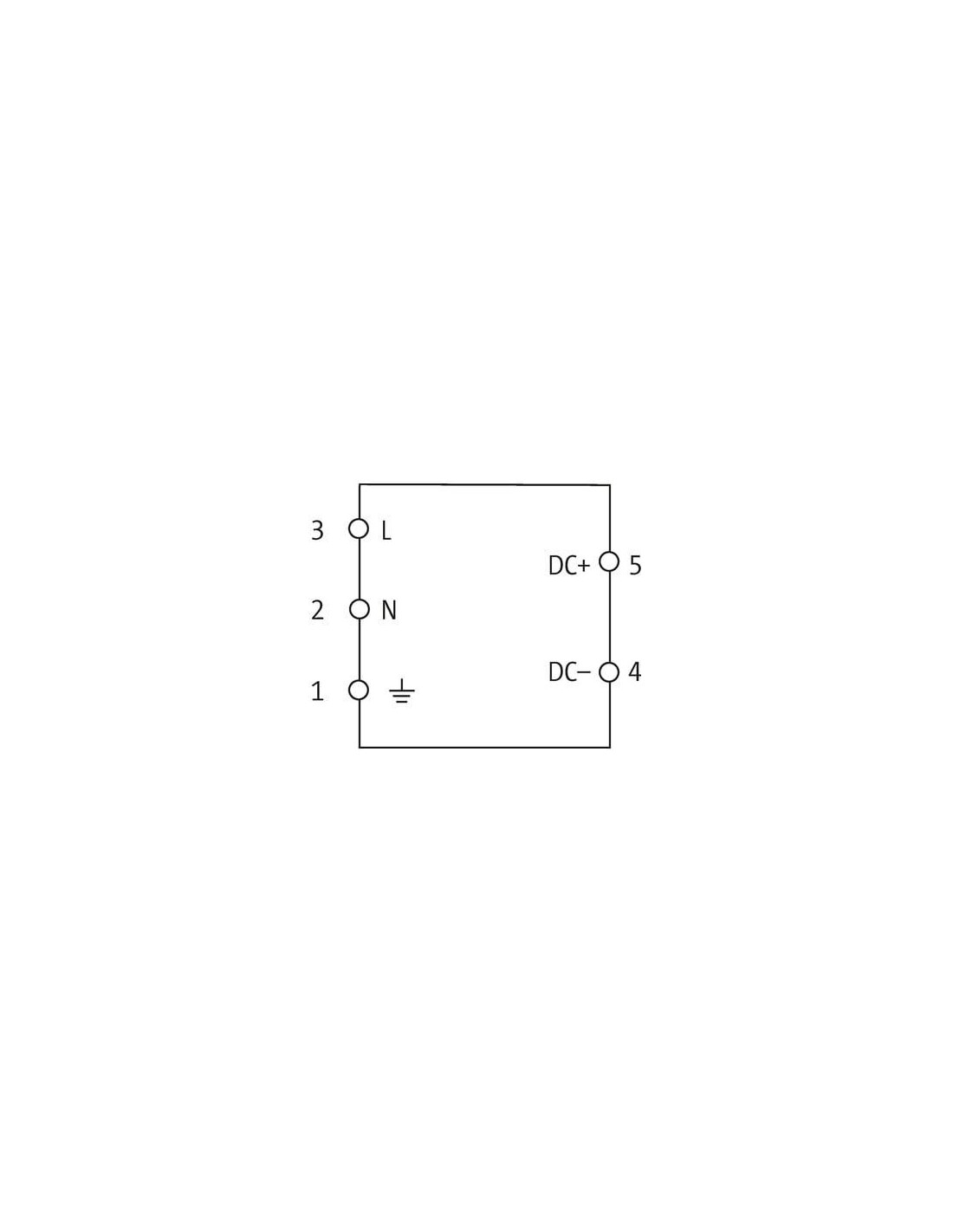

Obudowa zasilacza umożliwia wygodny montaż na szynie DIN, natomiast czytelnie oznaczone zaciski i wyprowadzenia ułatwiają poprawne podłączenie zarówno po stronie wejściowej (L, N, PE), jak i wyjściowej (DC+, DC-).
- Podłączenie wejścia: L – linia, N – neutralny, PE – uziemienie
- Podłączenie wyjścia: DC+ (plus), DC- (minus)
Zasilacz impulsowy MCS-B 1-fazowy 85160 stanowi niezawodne i ekonomiczne źródło zasilania 24 V DC, dedykowane do szerokiego zakresu automatyki przemysłowej oraz aplikacji technicznych.
