INPUT: 95...265 V AC
Prąd: 4 A
1-fazowy, impulsowy
Stopień ochrony IP20
Mostkowanie zaniku zasilania min.
min. 14 ms (110 V AC); min. 80 ms (230 V AC)
Urządzenie jest zgodne ze specyfikacją interfejsu AS do zasilaczy (PELV)
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe AC min. | 95 V |
| Napięcie wejściowe AC maks. | 265 V |
| Prąd wejściowy AC | 2,1 A |
| Inrush current max. | 35 A @ 230 V |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 83 % @ 110 V AC, 85 % @ 230 V AC |
Dane elektryczne | Wyjście
| Obwód wyjściowy | Filtr zgodnie ze specyfikacją interfejsu AS |
| Napięcie wyjściowe DC | 30,5 V |
| Napięcie wyjściowe DC min. | 29,89 V |
| Napięcie wyjściowe DC maks. | 31,11 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 4 A |
| Falowość resztkowa właściwa maks. | 20 mV |
| Moc łączeniowa DC maks. | 122 W |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 115 mm |
| Szerokość | 54 mm |
| Głębokość | 147 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -10 °C |
| Temperatura robocza maks. | 55 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | IEC 61010-2-201 |
| EMC | EN 55022 B |
| Low Voltage Directive | EN 61204-3 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | + |
| PIN 2 | - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |

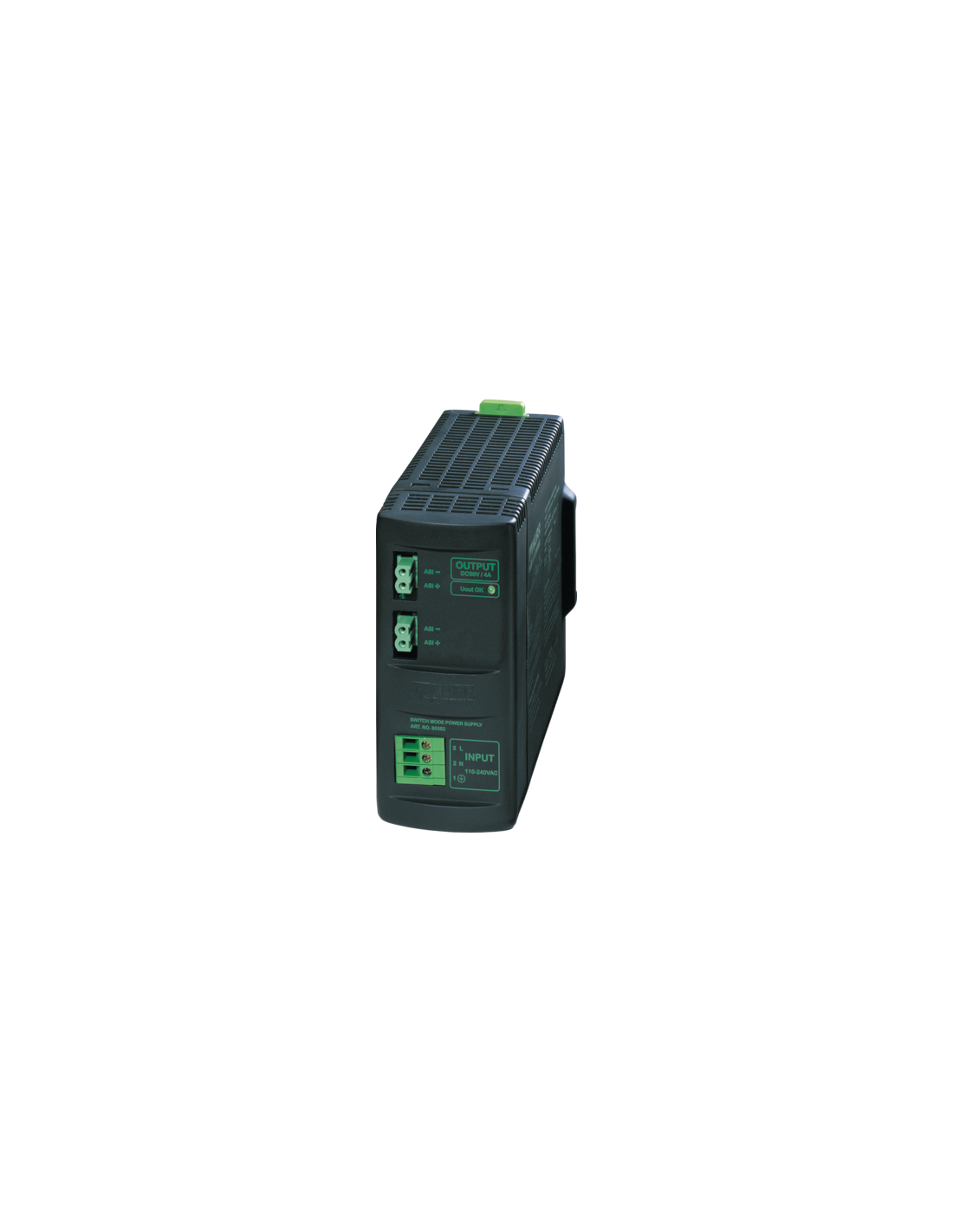

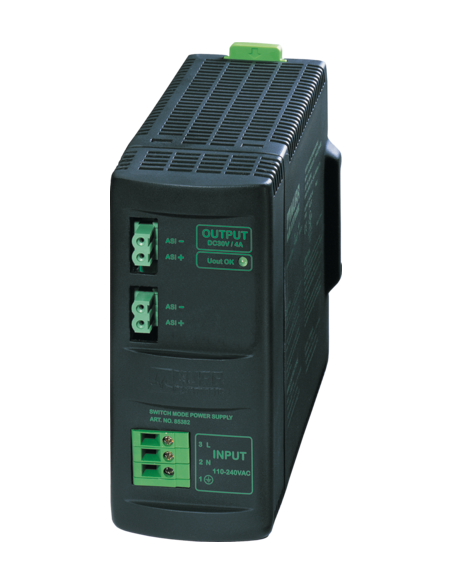

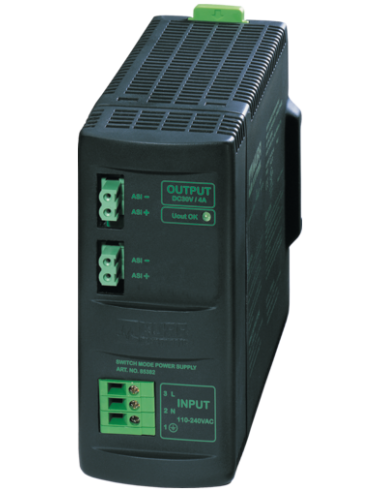

Zasilacz impulsowy 1-fazowy MCS-A 85381 – niezawodne zasilanie przemysłowe
Zasilacz impulsowy 1-fazowy MCS-A 85381 to wysokiej jakości, nowoczesne urządzenie przeznaczone do zasilania systemów automatyki przemysłowej, szczególnie rozwiązań opartych na interfejsie AS-i. Dzięki szerokiemu zakresowi napięcia wejściowego 95–265 V AC oraz wydajności prądowej do 4 A, znajduje zastosowanie wszędzie tam, gdzie niezbędna jest stabilność i niezawodność pracy.
Możliwości zastosowania – zasilacz do automatyki przemysłowej
Zasilacz impulsowy MCS-A 85381 idealnie sprawdzi się w:
- Systemach AS-Interface (AS-i) – zapewnia kompatybilność i filtrację zgodnie ze specyfikacją tego interfejsu.
- Automatyce budynkowej i przemysłowej – jako element układów sterowania i rozdzielni.
- Liniach produkcyjnych – do zasilania modułów wejść/wyjść oraz sterowników PLC.
- Systemach bezpieczeństwa – dzięki wysokim standardom jakości oraz spełnieniu norm EMC i bezpieczeństwa.
Najważniejsze cechy – zasilacz impulsowy do montażu na szynę DIN
- Szeroki zakres napięcia zasilania: od 95 do 265 V AC, co zwiększa uniwersalność urządzenia.
- Stabilne napięcie wyjściowe: 30,5 V DC (maks. 4 A), dedykowane do aplikacji AS-i.
- Wysoka sprawność energetyczna: nawet do 85% przy 230 V AC, co przekłada się na niskie straty ciepła.
- Ochrona obwodów: zabezpieczenie przeciwzwarciowe i przeciążeniowe na wyjściu zapewnia bezpieczną pracę urządzeń końcowych.
- Obudowa w klasie szczelności IP20: zoptymalizowana do pracy w rozdzielniach i szafach sterowniczych.
- Prosty montaż na szynie DIN (TH35): kompatybilność z popularnymi systemami montażu przemysłowego.
Wytrzymałość i bezpieczeństwo zasilania w trudnych warunkach
MCS-A 85381 cechuje się odpornością na szeroki zakres temperatur roboczych (od -10°C do +55°C), a także na obniżenie wartości znamionowych powyżej 40°C. To rozwiązanie polecane do pracy w instalacjach przemysłowych, gdzie niezawodność zasilania jest kluczowa.
Urządzenie spełnia normy: IEC 61010-2-201, EN 55022 B oraz Dyrektywę Niskonapięciową EN 61204-3, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami rynku europejskiego.
Budowa i przyłącza – intuicyjna obsługa

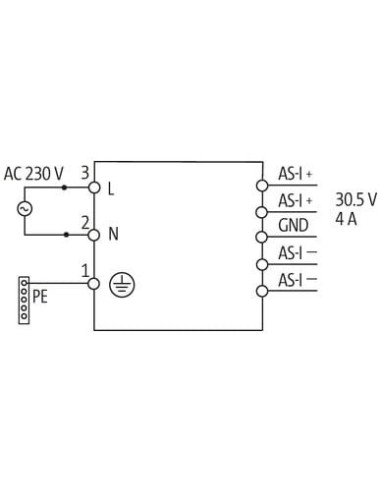

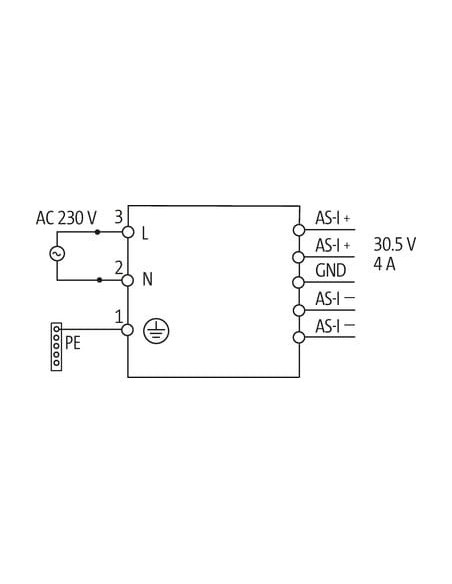

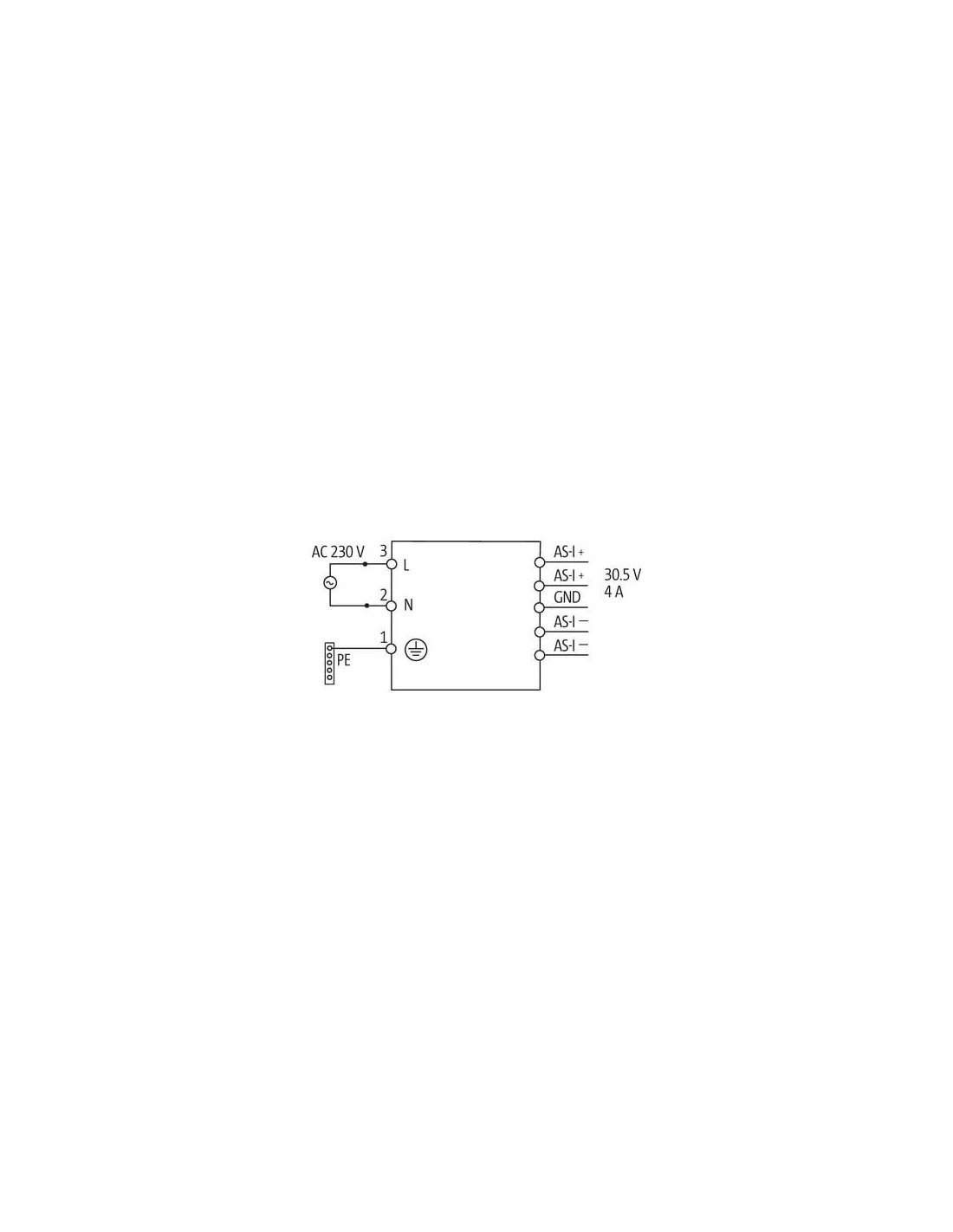

Obudowa wyposażona w zaciski sprężynowe ułatwia podłączenie przewodów, zapewniając szybki montaż i solidny kontakt elektryczny. Zasilacz posiada oddzielne złącza wejściowe (PE, L, N) oraz złącza służące do podłączenia obciążeń na wyjściu (AS-i+, AS-i-, GND).
- Kompaktowe wymiary: wysokość 115 mm, szerokość 54 mm, głębokość 147 mm – pozwalają na optymalizację miejsca w szafie sterowniczej.
- Wyraźne opisy zacisków: zwiększają bezpieczeństwo obsługi i eliminują ryzyko pomyłek przy podłączaniu.
Zasilacz MCS-A 85381 – wydajność, niezawodność, bezpieczeństwo
Produkt dedykowany jest dla firm, które oczekują najwyższego poziomu niezawodności zasilania w układach automatyki przemysłowej. Bezpieczna praca, prosta instalacja oraz zgodność z najważniejszymi normami europejskimi sprawiają, że jest to doskonały wybór do rozbudowanych aplikacji automatyki oraz systemów AS-i.
