INPUT: 90...265 V AC
OUTPUT: 12 V DC ±1%
Prąd: 5 A
Mostkowanie zaniku zasilania min.
min. 10 ms (115 V AC); min. 70 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | nie |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 115 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 90 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 110 V |
| Napięcie wejściowe DC maks. | 300 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,1 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,6 A |
| Inrush current max. | 28 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 85 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 12 V |
| Napięcie wyjściowe DC min. | 12 V |
| Napięcie wyjściowe DC maks. | 15 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 5 A |
| Prąd wyjściowy (UL) | 6 A |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 200 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

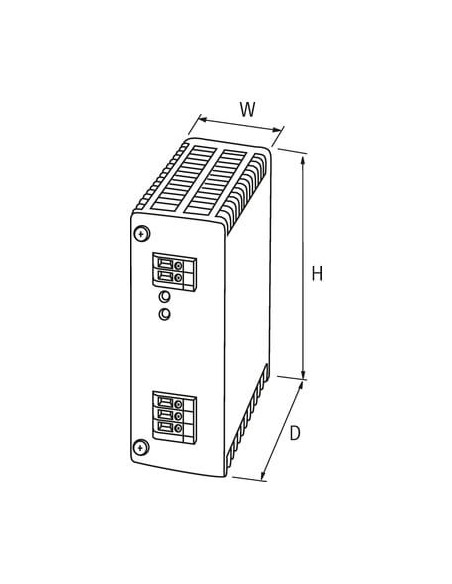

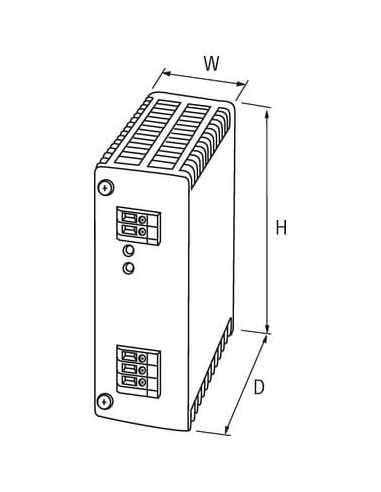

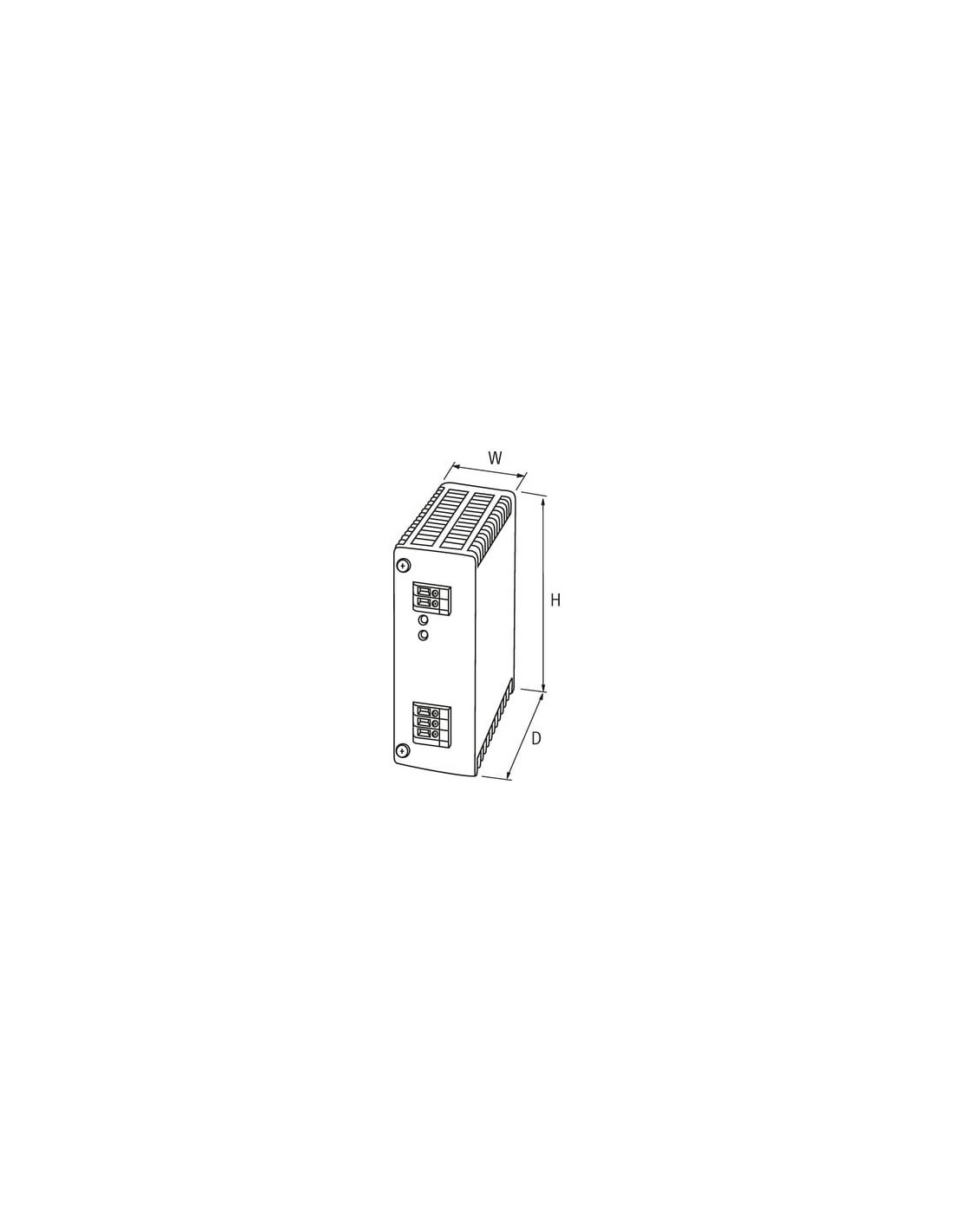

| Wysokość | 107,5 mm |
| Szerokość | 42 mm |
| Głębokość | 97,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |

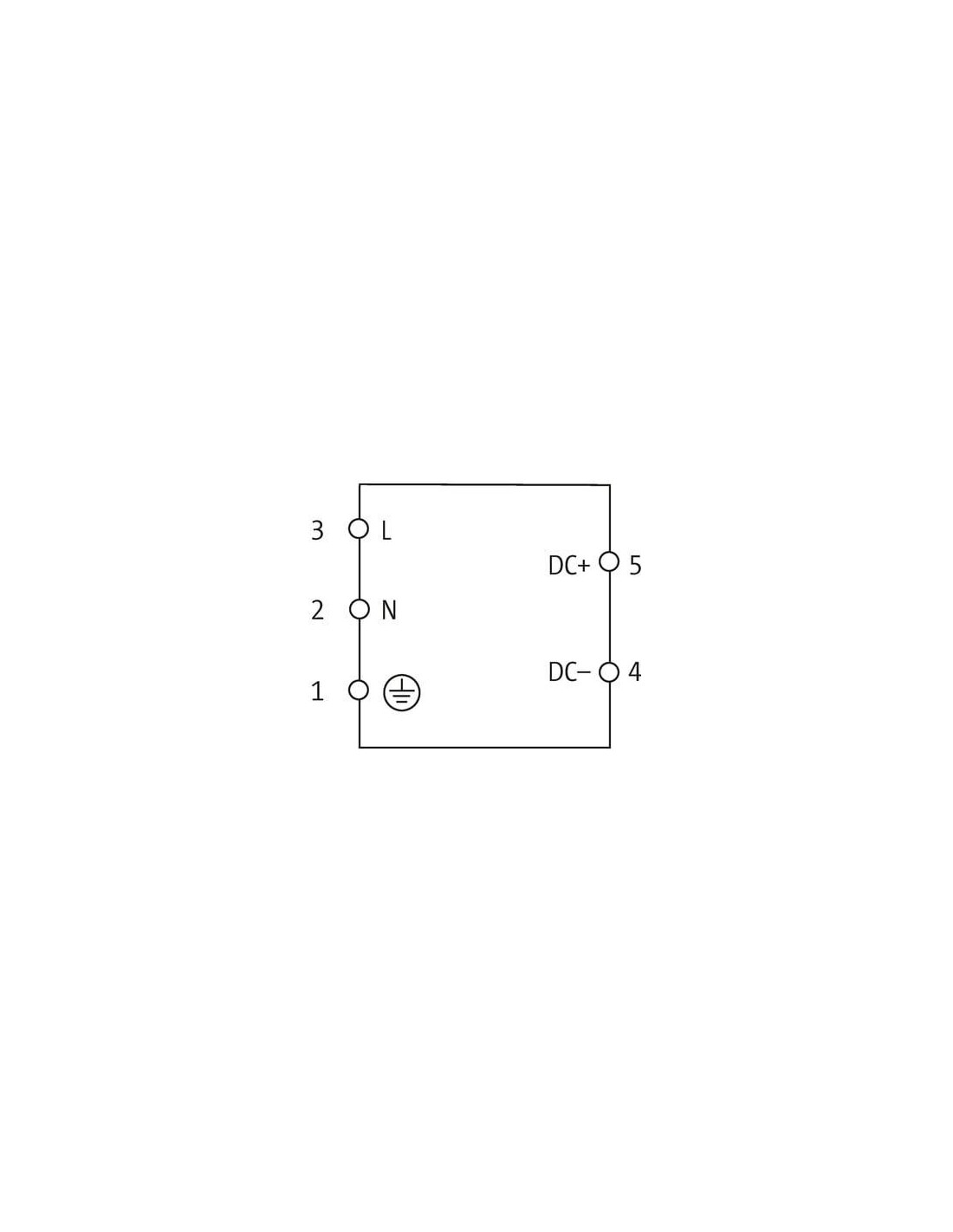

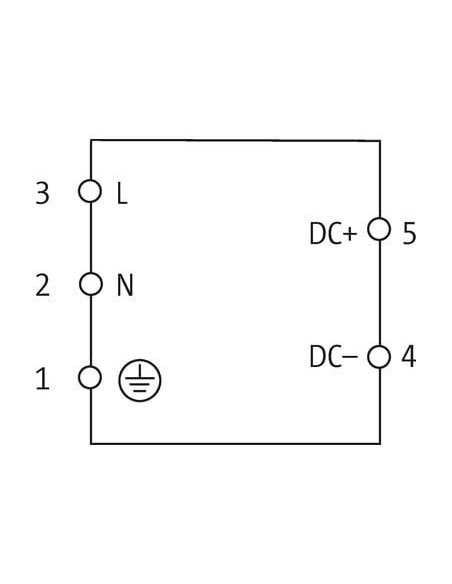

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | - |
| PIN 2 | + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Zasilacz impulsowy MCS 1-fazowy 85040 – niezawodne zasilanie 12 V DC
Zasilacz impulsowy MCS 1-fazowy 85040 to nowoczesne rozwiązanie przeznaczone do zastosowań przemysłowych i automatyki budynkowej, gdzie kluczowe są stabilność oraz bezpieczeństwo zasilania. Urządzenie umożliwia efektywną konwersję napięcia wejściowego w szerokim zakresie do wyjściowego napięcia 12 V DC, zapewniając niezawodne zasilanie dla wielu aplikacji.
Kluczowe cechy zasilacza impulsowego MCS 1-fazowego 85040
Wyróżnikiem tego modelu jest możliwość pracy zarówno w instalacjach domowych, jak i przemysłowych, dzięki szerokiemu zakresowi napięcia wejściowego 90…265 V AC oraz możliwości zasilania napięciem stałym 110…300 V DC. Regulacja napięcia wyjściowego w zakresie 12 – 15 V DC pozwala na dostosowanie parametrów do indywidualnych potrzeb instalacji.
- Stabilne napięcie wyjściowe 12 V DC ±1%
- Maksymalny prąd wyjściowy: 5 A (do 6 A w wersji UL)
- Wysoka sprawność energetyczna – 85%
- Ochrona przed przeciążeniem i zwarciem na wyjściu
- Możliwość pracy w temperaturze do 55°C
- Wytrzymałość na krótkotrwałe zaniki zasilania (min. 10 ms przy 115 V AC, min. 70 ms przy 230 V AC)
- Montaż na szynie DIN TH35 (EN 60715) – szybka i wygodna instalacja
Zastosowanie zasilacza impulsowego 12V 5A
Zasilacz MCS 85040 znajduje szerokie zastosowanie wszędzie tam, gdzie niezawodne zasilanie 12 V DC ma kluczowe znaczenie. Sprawdza się w systemach automatyki przemysłowej, szafach sterowniczych, systemach bezpieczeństwa, telewizji przemysłowej, systemach kontroli dostępu oraz innych aplikacjach wymagających stabilnej pracy urządzeń elektronicznych.
- Automatyka przemysłowa i budynkowa
- Zasilanie modułów sterujących PLC
- Systemy alarmowe
- Konstrukcje laboratoryjne i prototypowe
- Systemy CCTV i telewizji dozorowej
- Urządzenia telekomunikacyjne
Bezpieczeństwo i trwałość w każdym środowisku pracy
Urządzenie spełnia wymogi bezpieczeństwa SELV, posiada szereg certyfikatów oraz jest wyposażone w zaawansowane zabezpieczenia elektryczne. Przystosowane do pracy w zakresie temperatur 0...55°C oraz przy wilgotności powietrza do 95% bez kondensacji, sprawdza się w trudnych warunkach przemysłowych.
Kompaktowa budowa i łatwy montaż na szynie DIN
Zasilacz charakteryzuje się kompaktowymi wymiarami (wysokość: 107,5 mm, szerokość: 42 mm, głębokość: 97,5 mm), co pozwala na instalację nawet w ograniczonej przestrzeni szaf rozdzielczych lub sterowniczych. Połączenia realizowane są za pomocą wygodnych zacisków sprężynowych FK.
- Łatwa identyfikacja pinów przyłączeniowych
- Pełna kompatybilność z instalacjami przemysłowymi
- Wytrzymała obudowa z efektywnym odprowadzaniem ciepła
Gdzie sprawdzi się zasilacz MCS 85040?
Zasilacz impulsowy MCS 1-fazowy 85040 to doskonały wybór do zastosowań wymagających stabilizacji napięcia, niezawodności i bezpieczeństwa energetycznego. Jego uniwersalność oraz wysokie parametry techniczne czynią go istotnym elementem infrastruktury zasilania zarówno w przemyśle, jak i w zaawansowanych aplikacjach budowlanych oraz teleinformatycznych.
