INPUT: 100...240 V AC
OUTPUT: 23...28 V DC
Prąd: 1.3 A
Mostkowanie zaniku zasilania min.
min. 23 ms (115 V AC); min. 130 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | nie |
| Połączenie szeregowe | tak |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 2 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 240 V |
| Napięcie wejściowe AC min. | 100 V |
| Napięcie wejściowe AC maks. | 240 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,7 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,4 A |
| Inrush current max. | 10 A @ 230 V |
| Sprawność | 83 % @ 115 V AC, 84 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 23 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 1,3 A |
| Falowość resztkowa właściwa maks. | 10 mV |
| Spikes (s-s) max. | 50 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 150 mm |
| Szerokość | 50 mm |
| Głębokość | 72 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 40 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 20 % |
| Względna wilgotność powietrza maks. (praca) | 90 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

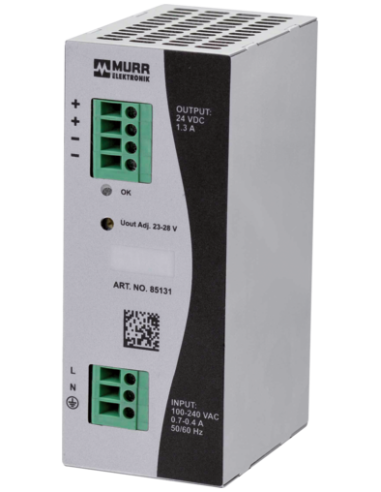

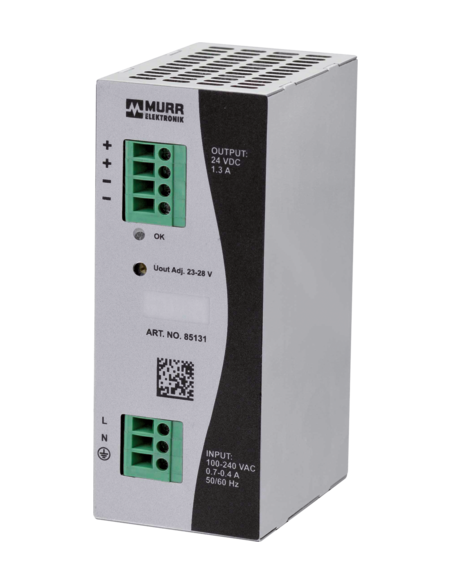

Zasilacz impulsowy Eco-Rail-2 24V 1,3A Murrelektronik 85131 – niezawodne zasilanie dla przemysłu
Zasilacz impulsowy Eco-Rail-2 85131 marki Murrelektronik to wydajne i kompaktowe źródło zasilania, które sprawdzi się w wielu zastosowaniach automatyki przemysłowej, technice sterowania, w szafach sterowniczych oraz rozdzielniach elektrycznych. Dzięki swojej konstrukcji i wysokiej sprawności gwarantuje stabilną i bezpieczną pracę urządzeń podłączonych do sieci o szerokim zakresie napięcia wejściowego.
Kluczowe cechy i zalety zasilacza impulsowego Murrelektronik Eco-Rail-2
- Uniwersalne napięcie wejściowe w zakresie 100–240 V AC oraz częstotliwość 50–60 Hz umożliwiają zastosowanie w różnych instalacjach i lokalizacjach.
- Precyzyjna regulacja napięcia wyjściowego w zakresie 23–28 V DC – idealna do wielu aplikacji automatyki i elektroniki.
- Maksymalny prąd wyjściowy 1,3 A pozwala na zasilanie urządzeń o większym poborze mocy, zachowując przy tym stabilność parametrów pracy.
- Zaawansowane zabezpieczenia: ochrona przeciążeniowa oraz przeciwzwarciowa wyjścia zapewniają bezpieczeństwo instalacji oraz podłączonych odbiorników.
- Stopień ochrony IP20 gwarantuje długą żywotność i niezawodność zasilacza przy montażu wewnątrz szaf rozdzielczych.
- Prosty montaż na szynie DIN (TH35, EN 60715) – szybka i wygodna instalacja w rozdzielniach i szafach sterowniczych.

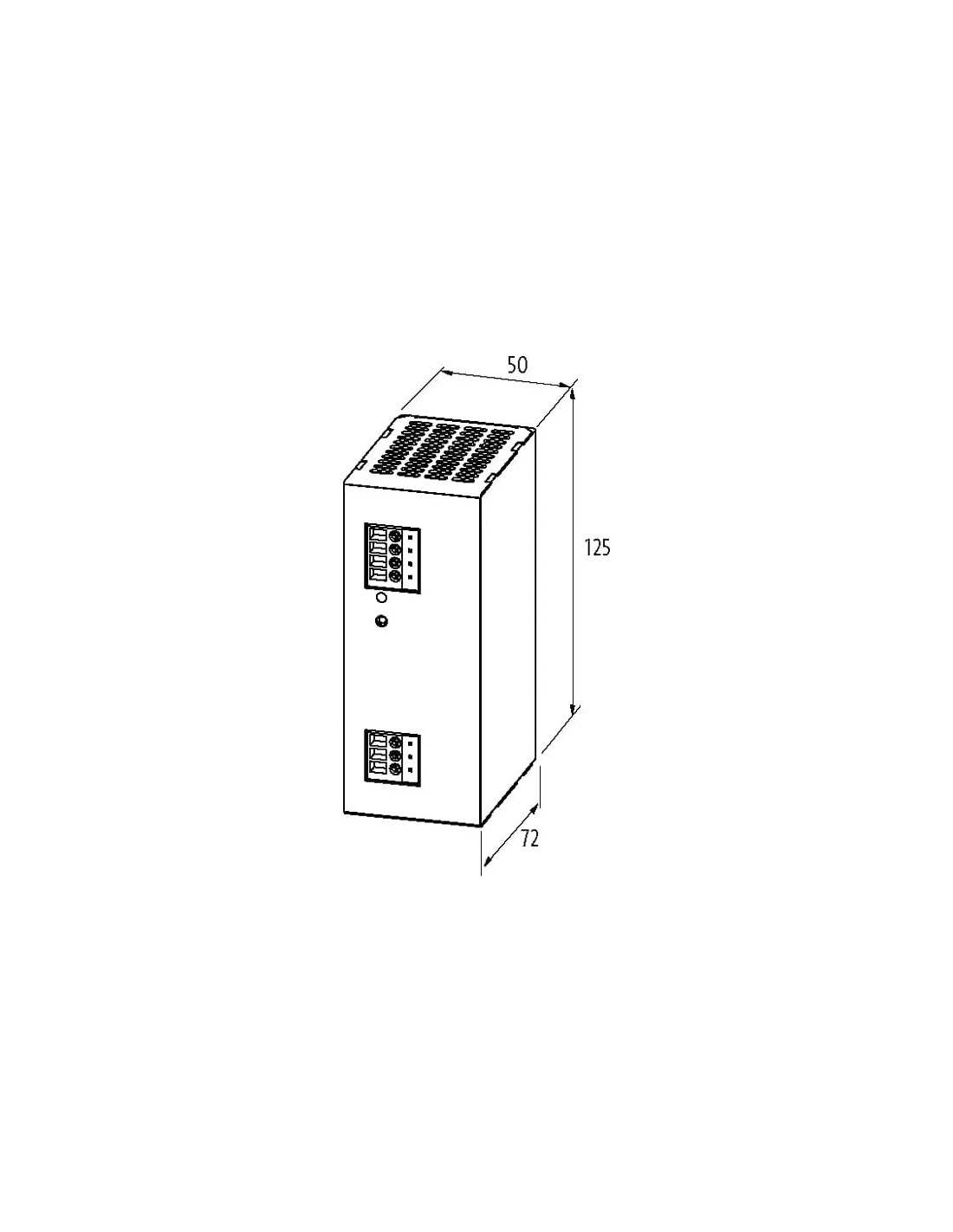

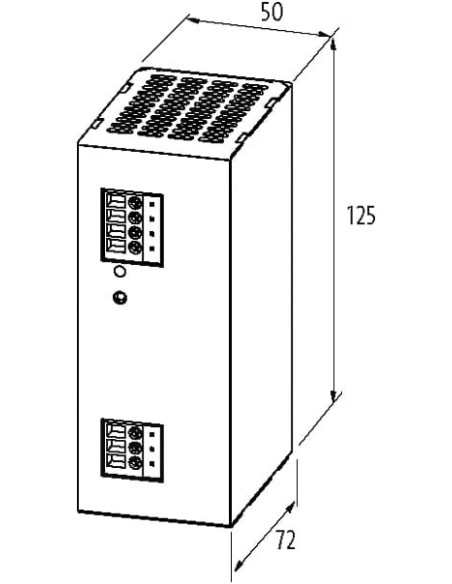

- Kompaktowe wymiary (wysokość 125 mm, szerokość 50 mm, głębokość 72 mm) pozwalają na łatwe umieszczenie urządzenia w ograniczonej przestrzeni.
Zastosowanie zasilacza impulsowego Eco-Rail-2 85131
Zasilacz impulsowy 24V Murrelektronik to typowe rozwiązanie do zasilania systemów sterowania, automatyki przemysłowej, czujników, przekaźników, modułów wejść/wyjść, paneli operatorskich oraz urządzeń elektronicznych wymagających stabilnego napięcia zasilającego. Doskonale sprawdza się w aplikacjach, gdzie wymagana jest nieprzerwana i niezawodna praca przy zmiennych parametrach sieci elektrycznej.
Bezpieczeństwo i niezawodność podczas pracy
Wbudowane zabezpieczenia przeciwzwarciowe i przeciążeniowe chronią zarówno zasilacz, jak i podłączone do niego urządzenia przed skutkami awarii. Automatyczne mostkowanie zaniku zasilania pozwala na krótkotrwałą kontynuację pracy podczas chwilowych przerw w dostawie prądu, co jest szczególnie istotne w nowoczesnych systemach automatyki.
Konstrukcja przyjazna instalatorom i użytkownikom
Sprężynowe zaciski pozwalają na szybkie i bezpieczne podłączenie przewodów zasilających oraz wyjściowych. Wyraźne oznaczenia i odpowiednia kolorystyka ułatwiają montaż oraz codzienną obsługę serwisową. Szeroki zakres temperatur pracy oraz wysoka wilgotność operacyjna (do 90% bez kondensacji) umożliwiają pracę w wymagających warunkach przemysłowych.
Gdzie stosować zasilacz impulsowy Murrelektronik 24V 1,3A?
- Szafy sterownicze w liniach produkcyjnych i maszynach przemysłowych
- Systemy automatyki budynku oraz BMS
- Zasilanie modułów przekaźnikowych, PLC, HMI
- Rozdzielnie elektryczne i systemy monitoringu
- Systemy bezpieczeństwa i awaryjnego zasilania
Wybór zasilacza impulsowego Eco-Rail-2 Murrelektronik to sprawdzone rozwiązanie dla tych, którzy cenią niezawodność, kompaktowość oraz bezpieczeństwo w zasilaniu urządzeń przemysłowych.
