Trójfazowe zasilacze sieciowe z szynami DIN serii Emparro20-Advanced są bardzo wszechstronne i nadają się do szeregu zastosowań wymagających niezawodnego napięcia stałego. Wysoki współczynnik sprawności tych zasilaczy sieciowych pozwala na oszczędność kosztów energii i jednoczesną redukcję śladu węglowego CO2. Dzięki niewielkim stratom ciepła wydłuża się cykl życia zasilaczy sieciowych i zmniejsza zapotrzebowanie na chłodzenie szafy sterowniczej. Zasilacz sieciowy oferuje też 5-sekundową funkcję Power-Boost, która pozwala na pracę z obciążeniami pojemnościowymi i indukcyjnymi. Bardzo niski prąd włączający zapobiega zadziałaniu wejściowego wyłącznika ochronnego. Zaciski wtykowe push-in zapewniają łatwy i szybki montaż zasilacza sieciowego. Wydajna ochrona przepięciowa zabezpiecza zasilacze sieciowe przed krótkotrwałymi napięciami szczytowymi, co wydłuża cykl życia zasilaczy sieciowych i zwiększa dyspozycyjność maszyny.
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 20 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV/PELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50/60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 400 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 342 V |
| Napięcie wejściowe AC maks. | 575 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,59 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,5 A |
| Liczba faz wejścia | 3 |
| Sprawność | 93,1 % @ 400 V AC, 93,2 % @ 500 V AC |
Dane elektryczne | Wyjście
| Moc wyjściowa | 240 W |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22,5 V |
| Napięcie wyjściowe DC maks. | 29 V |
| Output current min. | 8,2 A |
| Output current max. | 10,6 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 20 ms @ 400 V AC |
| Mostkowanie zaniku zasilania maks. | 40 ms @ 500 V AC |
| Power Boost | 150 % |
| Falowość resztkowa (s-s) maks. | 10 mV |
| Spikes (s-s) max. | 40 mV |
Diagnozy
Instalowanie | Podłączanie
| Typ połączenia | Zacisk sprężynowy typu push-in |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Klasa ochrony (EN IEC 61140) | I |
| Ochrona przeciążeniowa wyjścia | tak |
| Stopień zanieczyszczenia | 2 |
| Ochrona przeciwzwarciowa wyjścia | tak |
| Ochrona temperaturowa wyjścia | tak |
Ochrona urządzenia | Mechaniczna
| Rodzaj chłodzenia | Naturalna cyrkulacja powietrza |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Zgodna z normą powłoka PCB | nie |
| Materiał obudowa | Aluminium |
Dane mechaniczne | Dane montażowe
| Masa netto | 780 g |
| Typ montażu | geschnappt |
| Suitable for mounting type | Tragschiene TH35-7.5/TH35-15 |
| pozycja montażowa | poziomo, pionowo |
| Wysokość | 129 mm |
| Szerokość | 55 mm |
| Głębokość | 138,2 mm |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -25 °C |
| Ambient temperature max. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 95 % |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | compliant |
| RoHS | 2011/65/EU |
| China RoHS | compliant | EPUP 25 |
| WEEE | compliant |
| Halogen-free-Material | JEDEC JS709A |
| Pb-free-Material | JESD97 |
Dopuszczenia
| UL | E200364 |
| ULc | E200364 |
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 13 3.1 |
| PIN 2 | 14 3.2 |
| PIN 3 | Inhibit + 3.3 |
| PIN 4 | Inhibit - 3.4 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | L 1 1.1 |
| PIN 2 | L 2 1.2 |
| PIN 3 | L 3 1.3 |
| PIN 4 | PE 1.4 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 2.1 |
| PIN 2 | 2.2 |
| PIN 3 | 2.3 |
| PIN 4 | 2.4 |

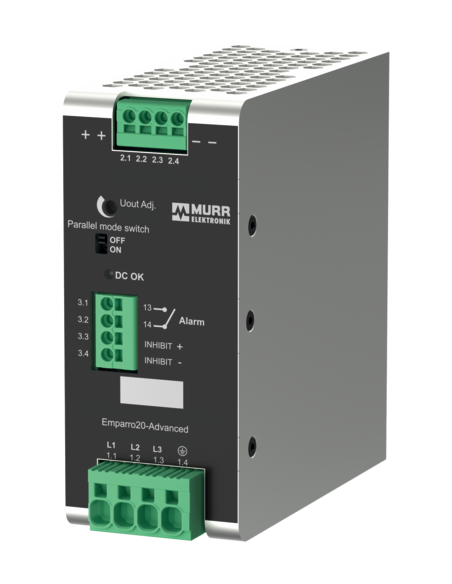

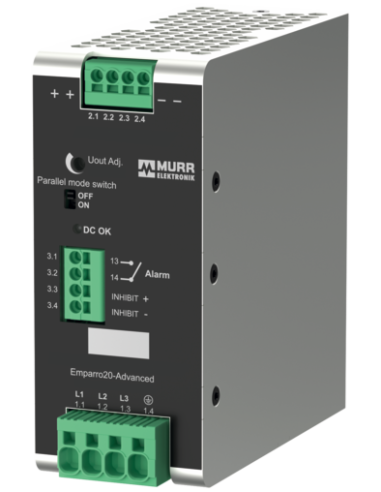

Zasilacz impulsowy Emparro20 Advanced 3-fazowy 9000-17332-1221110 – zasilanie o wysokiej niezawodności dla automatyki przemysłowej
Zasilacz impulsowy Emparro20 Advanced 3-fazowy (kod produktu: 9000-17332-1221110) marki Murrelektronik to nowoczesny i wydajny zasilacz przeznaczony do zastosowań przemysłowych oraz automatyki budynkowej. Wyposażony w szereg zaawansowanych funkcji, oferuje niezawodne zasilanie urządzeń, kluczowych aplikacji przemysłowych oraz systemów sterowania. Stanowi idealne rozwiązanie dla wymagających środowisk, gdzie liczy się bezawaryjność oraz stabilność parametrów pracy.
Kluczowe cechy trójfazowego zasilacza Emparro20 Advanced
- Wysoka sprawność energetyczna – sprawność wynosząca do 93,2% zapewnia oszczędność kosztów energii i redukcję emisji CO2.
- Uniwersalny zakres napięcia wejściowego – obsługuje napięcia od 342 V do 575 V AC, co czyni go idealnym do zastosowań globalnych.
- Stabilne napięcie wyjściowe DC 24 V – zakres regulacji od 22,5 V do 29 V DC, moc wyjściowa do 240 W.
- Obsługuje obciążenia pojemnościowe i indukcyjne dzięki funkcji Power-Boost (do 150% wydajności przez 5 sekund).
- Niski prąd rozruchowy – poprawia niezawodność uruchamiania urządzenia i minimalizuje ryzyko przypadkowego wyzwolenia zabezpieczeń.
- Szybki montaż na szynie DIN (TH35-7.5/TH35-15) oraz zaciski sprężynowe typu push-in, co ułatwia instalację.
- Zaawansowana ochrona – zabezpieczenia przed przepięciami, przeciążeniem, zwarciem, przegrzaniem oraz zgodność z normami bezpieczeństwa (SELV/PELV, IP20, klasa ochrony I).
- Sygnalizacja stanu pracy – styk alarmowy i wskaźnik DC OK zapewniają łatwe monitorowanie.
Możliwości wykorzystania trójfazowych zasilaczy impulsowych Emparro20 Advanced
Zasilacz impulsowy Emparro20 Advanced sprawdza się doskonale w szerokiej gamie aplikacji przemysłowych:
- Systemy automatyki i sterowania maszyn
- Szafy sterownicze oraz rozdzielnice elektryczne
- Systemy transportu i magazynowania
- Instalacje procesowe, chemiczne, spożywcze i produkcyjne
- Aplikacje, w których niezbędna jest ciągłość zasilania oraz minimalizacja czasu przestoju urządzeń
Możliwość pracy w układach równoległych i szeregowych umożliwia elastyczne skalowanie mocy oraz redundancję.
Wytrzymałość i bezpieczeństwo – zgodność z wymaganiami przemysłu
Zasilacz impulsowy Emparro20 Advanced 3-fazowy charakteryzuje się nie tylko wysoką sprawnością, ale także trwałą i wytrzymałą konstrukcją z aluminiową obudową o klasie palności V-0. Naturalna cyrkulacja powietrza zapewnia skuteczne chłodzenie i cichą pracę. Urządzenie spełnia normy środowiskowe (RoHS, REACH, China RoHS, WEEE) i posiada aprobaty UL oraz SEMI F47.
Dlaczego warto wybrać zasilacz impulsowy Emparro20 Advanced 3-fazowy?
- Wysoki poziom bezpieczeństwa pracy urządzeń przemysłowych
- Zwiększona dyspozycyjność maszyn dzięki ochronie przed przepięciami i przeciążeniami
- Minimalizacja wymaganej przestrzeni w szafie sterowniczej dzięki kompaktowym wymiarom
- Możliwość montażu pionowego lub poziomego dostosowana do indywidualnych potrzeb aplikacji
Zasilacz Emparro20 Advanced 3-fazowy to produkt dopasowany do wymagań nowoczesnego przemysłu, oferujący niezawodność, energooszczędność i łatwą integrację z zaawansowanymi systemami automatyki.
