Trójfazowe zasilacze sieciowe z szynami DIN serii Emparro20-Advanced są bardzo wszechstronne i nadają się do szeregu zastosowań wymagających niezawodnego napięcia stałego. Wysoki współczynnik sprawności tych zasilaczy sieciowych pozwala na oszczędność kosztów energii i jednoczesną redukcję śladu węglowego CO2. Dzięki niewielkim stratom ciepła wydłuża się cykl życia zasilaczy sieciowych i zmniejsza zapotrzebowanie na chłodzenie szafy sterowniczej. Zasilacz sieciowy oferuje też 5-sekundową funkcję Power-Boost, która pozwala na pracę z obciążeniami pojemnościowymi i indukcyjnymi. Bardzo niski prąd włączający zapobiega zadziałaniu wejściowego wyłącznika ochronnego. Zaciski wtykowe push-in zapewniają łatwy i szybki montaż zasilacza sieciowego. Wydajna ochrona przepięciowa zabezpiecza zasilacze sieciowe przed krótkotrwałymi napięciami szczytowymi, co wydłuża cykl życia zasilaczy sieciowych i zwiększa dyspozycyjność maszyny.
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 20 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV/PELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50/60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 400 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 342 V |
| Napięcie wejściowe AC maks. | 575 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,35 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,3 A |
| Liczba faz wejścia | 3 |
| Sprawność | 91,3 % @ 400 V AC, 91,2 % @ 500 V AC |
Dane elektryczne | Wyjście
| Moc wyjściowa | 120 W |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 29 V |
| Napięcie wyjściowe DC maks. | 22,5 V |
| Output current min. | 4,1 A |
| Output current max. | 5,3 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 20 ms @ 400 V AC |
| Mostkowanie zaniku zasilania maks. | 40 ms @ 500 V AC |
| Power Boost | 150 % |
| Falowość resztkowa (s-s) maks. | 10 mV |
| Spikes (s-s) max. | 30 mV |
Diagnozy
Instalowanie | Podłączanie
| Typ połączenia | Zacisk sprężynowy typu push-in |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Klasa ochrony (EN IEC 61140) | I |
| Ochrona przeciążeniowa wyjścia | tak |
| Stopień zanieczyszczenia | 2 |
| Ochrona przeciwzwarciowa wyjścia | tak |
| Ochrona temperaturowa wyjścia | tak |
Ochrona urządzenia | Mechaniczna
| Rodzaj chłodzenia | Naturalna cyrkulacja powietrza |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Zgodna z normą powłoka PCB | nie |
| Materiał obudowa | Aluminium |
Dane mechaniczne | Dane montażowe
| Masa netto | 660 g |
| Typ montażu | geschnappt |
| Suitable for mounting type | Tragschiene TH35-7.5/TH35-15 |
| pozycja montażowa | poziomo, pionowo |
| Wysokość | 129 mm |
| Szerokość | 55 mm |
| Głębokość | 138,2 mm |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -25 °C |
| Ambient temperature max. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 95 % |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | compliant |
| RoHS | 2011/65/EU |
| China RoHS | compliant | EPUP 25 |
| WEEE | compliant |
| Halogen-free-Material | JEDEC JS709A |
| Pb-free-Material | JESD97 |
Dopuszczenia
| UL | E200364 |
| ULc | E200364 |
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 13 3.1 |
| PIN 2 | 14 3.2 |
| PIN 3 | Inhibit + 3.3 |
| PIN 4 | Inhibit - 3.4 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | L 1 1.1 |
| PIN 2 | L 2 1.2 |
| PIN 3 | L 3 1.3 |
| PIN 4 | PE 1.4 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 2.1 |
| PIN 2 | 2.2 |
| PIN 3 | 2.3 |
| PIN 4 | 2.4 |

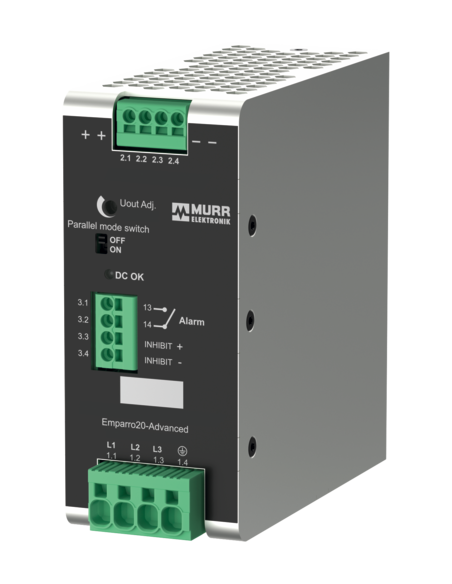

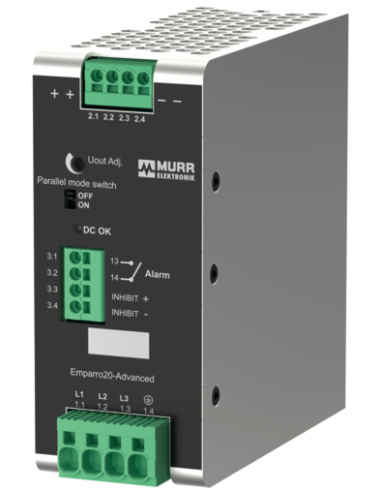

Zasilacz impulsowy Emparro20 Advanced 3-fazowy 9000-17332-0921110 – Nowoczesne rozwiązanie dla przemysłu
Zasilacz impulsowy Emparro20 Advanced 3-fazowy to wysokowydajne rozwiązanie przeznaczone do zasilania maszyn i urządzeń przemysłowych, które wymagają stabilnego napięcia stałego. Uniwersalność i zaawansowane funkcje czynią go niezawodnym wyborem do szerokiego zastosowania w nowoczesnych systemach automatyki oraz instalacjach przemysłowych.
Najważniejsze cechy zasilacza Emparro20 Advanced
- Wysoka sprawność energetyczna – osiągająca poziom powyżej 91% przy napięciach wejściowych 400 V AC oraz 500 V AC, co przekłada się na oszczędność energii i niższe koszty eksploatacji.
- Trójfazowe zasilanie wejściowe (zakres od 342 do 575 V AC), gwarantujące stabilną pracę w wymagających środowiskach przemysłowych.
- Funkcja Power-Boost – umożliwia chwilowe zwiększenie wydajności prądowej do 150% znamionowej przez 5 sekund, co pozwala na uruchamianie obciążeń pojemnościowych i indukcyjnych.
- Bardzo niski prąd rozruchowy, zapobiegający niepożądanemu zadziałaniu wyłączników zabezpieczających na wejściu.
- Kompaktowe wymiary oraz łatwy montaż na szynie DIN – obudowa wykonana z aluminium, wytrzymała i odporna na czynniki zewnętrzne.
- Szeroki zakres temperatur pracy od -25 °C do +70 °C oraz wysoka odporność na wilgotność i warunki środowiskowe do wysokości 3000 m n.p.m.
- Zaciski sprężynowe typu push-in, ułatwiające szybkie i bezpieczne podłączanie przewodów.
- Zaawansowana ochrona przepięciowa, przeciwzwarciowa, przeciążeniowa oraz termiczna, zwiększająca bezpieczeństwo i trwałość urządzenia.
- Sygnalizacja stanu pracy oraz styki alarmowe, umożliwiające łatwą integrację z systemami kontroli.
Zastosowanie zasilacza impulsowego Emparro20 Advanced 9000-17332-0921110
Zasilacz impulsowy trójfazowy Emparro20 Advanced znajduje zastosowanie w wielu aplikacjach przemysłowych, takich jak:
- zasilanie systemów automatyki i sterowania,
- linie produkcyjne i maszyny CNC,
- szafy sterownicze i rozdzielnice,
- systemy bezpieczeństwa,
- urządzenia laboratoryjne i pomiarowe,
- instalacje wymagające zapewnienia ciągłości zasilania oraz szybkiego reagowania na zmiany obciążenia.
Możliwość łączenia równoległego i szeregowego zasilaczy pozwala na elastyczną rozbudowę systemu zasilania oraz zwiększenie mocy wyjściowej zgodnie z indywidualnymi potrzebami.
Certyfikaty, zgodność i bezpieczeństwo
Emparro20 Advanced spełnia najważniejsze normy europejskie (CE, UL, RoHS, REACH, WEEE), co potwierdza wysoką jakość wykonania oraz bezpieczeństwo użytkowania. Stopień ochrony IP20 oraz klasa ochrony I zapewniają bezpieczeństwo eksploatacji w warunkach przemysłowych.
Dlaczego warto wybrać Emparro20 Advanced?
- Bardzo długa żywotność dzięki niskim stratom ciepła i naturalnemu chłodzeniu obudowy.
- Szybki montaż i bezpieczne połączenia dzięki nowoczesnym zaciskom sprężynowym typu push-in.
- Pewność działania nawet w trudnych warunkach zasilania i środowiskowych.
- Wielofunkcyjność zastosowania oraz możliwość rozbudowy systemów zasilania.
Emparro20 Advanced 3-fazowy 9000-17332-0921110 to zasilacz impulsowy godny polecenia, zaprojektowany z myślą o maksymalnej niezawodności i efektywności pracy w zastosowaniach przemysłowych.
