INPUT: 90...265 V AC
OUTPUT: 24...28 V DC
Prąd: 20 A
Mocowanie na śruby M4, 4 sztuki w układzie prostokątnym 60×197 mm
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 90 V |
| Napięcie wejściowe AC maks. | 265 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 5,5 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 2,4 A |
| Inrush current max. | 30 A |
| Dobezpieczenie zewnętrzne maks. | 16 A |
| Sprawność | 87 % @ 230 V AC |
Dane elektryczne | Wyjście
| Wybierana charakterystyka wyłączania | zworka z przodu (automatyczny restart lub definitywne wyłączenie) |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 20 A |
| Prąd wyjściowy (UL) | 24 A |
| Mostkowanie zaniku zasilania min. | 18 ms @ 230 V AC |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 250 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 209 mm |
| Szerokość | 84 mm |
| Głębokość | 233 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |

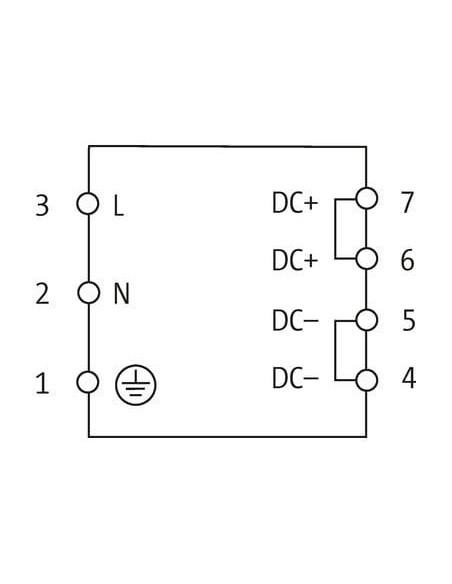

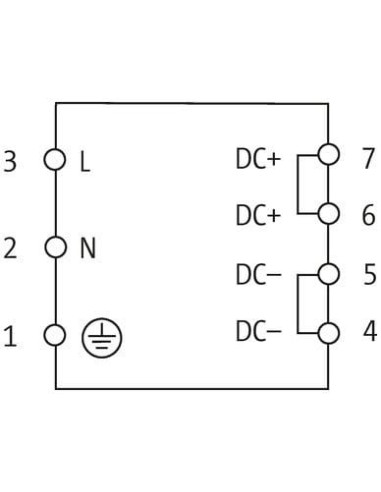

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

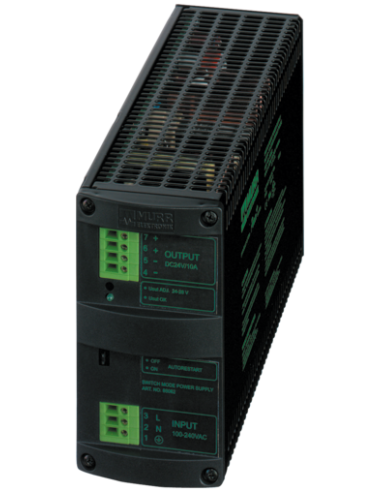

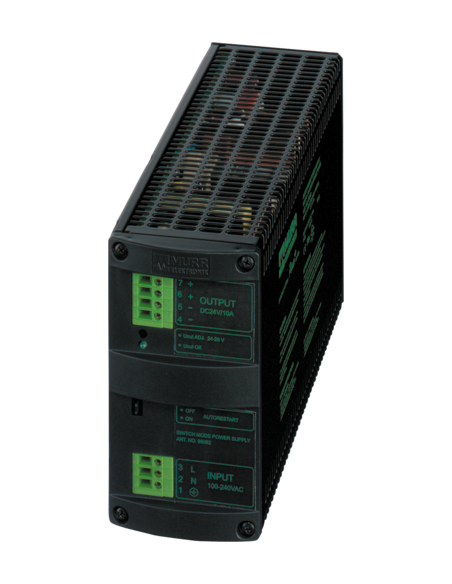

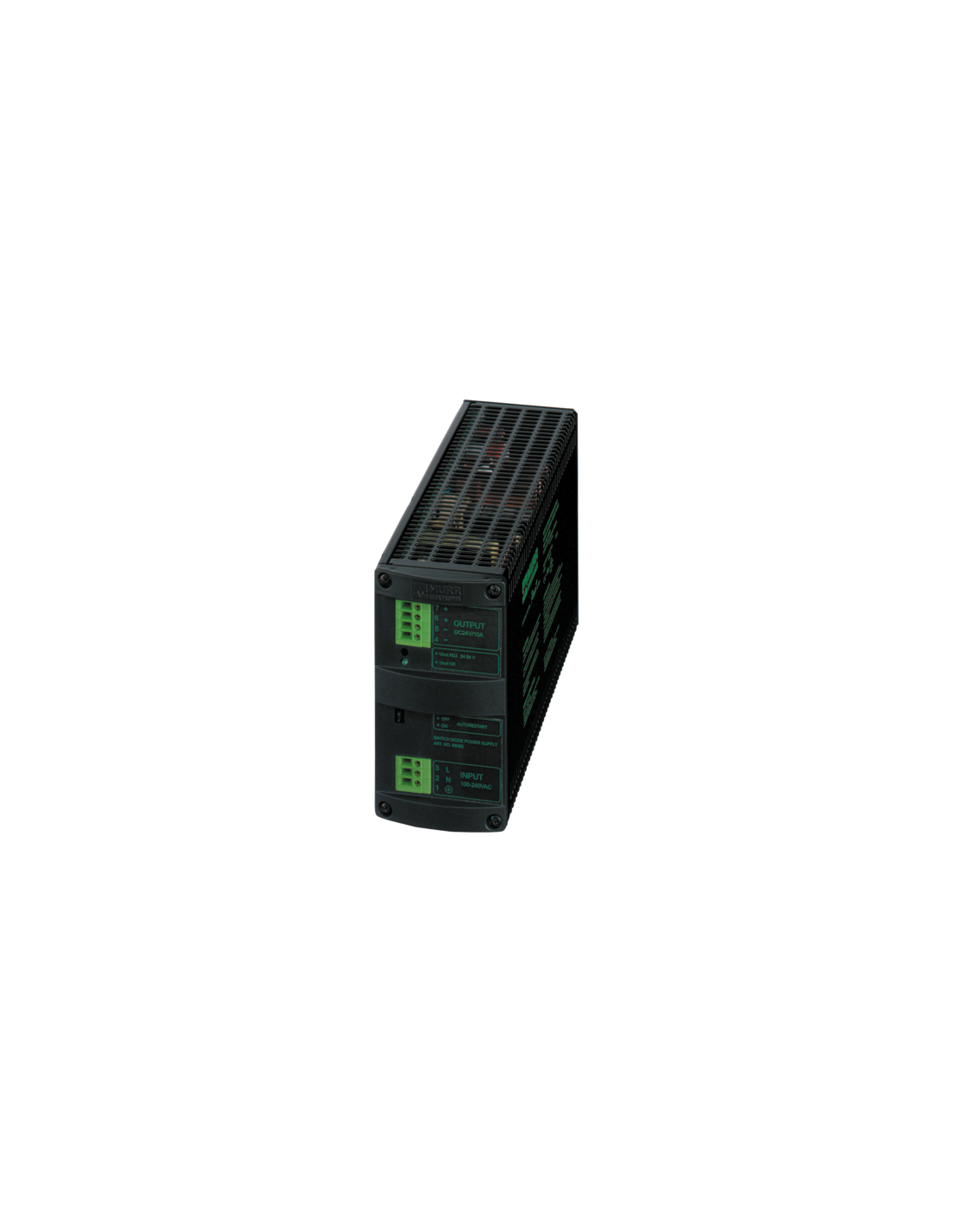

Zasilacz impulsowy 1-fazowy MCS 85063 – niezawodne zasilanie 24–28 V DC o wysokiej wydajności
Zasilacz impulsowy MCS 1-fazowy 85063 to profesjonalne źródło zasilania dedykowane do zastosowań przemysłowych oraz automatyki. Urządzenie pracuje w szerokim zakresie napięcia wejściowego 90...265 V AC, co pozwala na jego instalację zarówno w sieciach 100 V, jak i 230 V. Stabilne napięcie wyjściowe 24...28 V DC oraz maksymalny prąd 20 A gwarantują pewność zasilania dla najbardziej wymagających odbiorników.
Najważniejsze cechy zasilacza impulsowego MCS 85063
- Szeroki zakres napięcia wejściowego: Obsługa napięć 90–265 V AC umożliwia uniwersalne montaż w różnych instalacjach.
- Wysoki prąd wyjściowy – 20 A: Pozwala niezawodnie zasilać linie produkcyjne, sterowniki PLC, systemy napędów oraz rozbudowane panele HMI.
- Stabilne i regulowane napięcie wyjściowe: Możliwość ustawienia napięcia w zakresie od 24 do 28 V DC zwiększa elastyczność wykorzystania w różnych aplikacjach.
- Wysoka sprawność energetyczna – 87%: Zmniejsza koszty eksploatacji oraz wydzielanie ciepła.
- Bezpieczna konstrukcja: Zabezpieczenia przeciwzwarciowe i przeciążeniowe zapewniają trwałość i ochronę podłączonych urządzeń.
- Mocowanie na śruby M4: Łatwy i stabilny montaż dzięki rozstawowi otworów 60×197 mm.
- Obudowa o zwiększonej wentylacji: Zapewnia lepsze chłodzenie podczas intensywnej pracy.
- Zaciski sprężynowe: Niezawodne i szybkie podłączenie przewodów zasilających.
Możliwości wykorzystania zasilacza MCS 85063
Zasilacz impulsowy MCS 1-fazowy 85063 doskonale sprawdza się w następujących zastosowaniach:
- Automatyka przemysłowa – zasilanie szaf sterowniczych, linii produkcyjnych oraz maszyn CNC.
- Systemy zabezpieczeń – CCTV, kontrola dostępu oraz systemy alarmowe o zwiększonym poborze mocy.
- Rozbudowane systemy oświetlenia LED przemysłowego.
- Zasilanie infrastruktury IT, serwerowni oraz urządzeń sieciowych.
- Układy ładowania akumulatorów przemysłowych oraz systemów zasilania awaryjnego.
Parametry montażowe i środowiskowe
Urządzenie posiada wymiary: 209 mm wysokości, 84 mm szerokości i 233 mm głębokości. Jest przeznaczone do pracy w temperaturze 0°C do 60°C, a temperatury przechowywania mieszczą się w zakresie -25°C do 85°C. Zasilacz jest odporny na wysoką wilgotność powietrza (do 95% bez kondensacji), co umożliwia jego stosowanie w wymagających środowiskach przemysłowych.
Bezpieczeństwo i niezawodność
Zasilacz spełnia wymagania SELV (Safety Extra-Low Voltage), co gwarantuje ochronę zarówno urządzeń, jak i użytkowników. Przemyślana konstrukcja oraz certyfikaty bezpieczeństwa umożliwiają integrację w systemach wymagających wysokiego poziomu niezawodności.
Łatwość integracji
Dzięki czytelnym schematom złącz oraz wytrzymałym zaciskom sprężynowym, instalacja zasilacza MCS 1-fazowy 85063 jest szybka i intuicyjna. Możliwość połączenia równoległego do 5 urządzeń oraz szeregowego do 2 jednostek daje elastyczność rozbudowy systemów zasilania według potrzeb.
