INPUT: 85...265 V AC/90...250 V DC
OUTPUT: 24...28 V DC
Prąd: 10 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 240 V |
| Napięcie wejściowe AC min. | 85 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 90 V |
| Napięcie wejściowe DC maks. | 250 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2,6 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,1 A |
| Inrush current max. | 13 A |
| Sprawność | 92,8 % @ 110 V AC, 94,3 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Czas Power Boost min. | 4 s |
| Mostkowanie zaniku zasilania min. | 30 ms @ 100 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 200 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

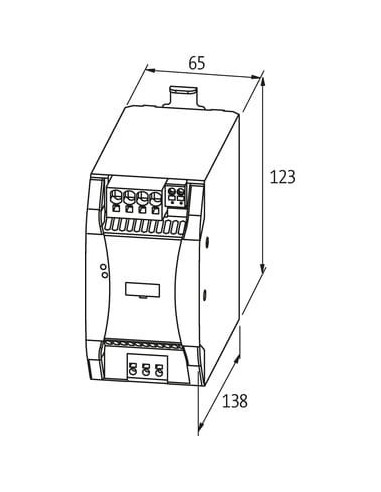

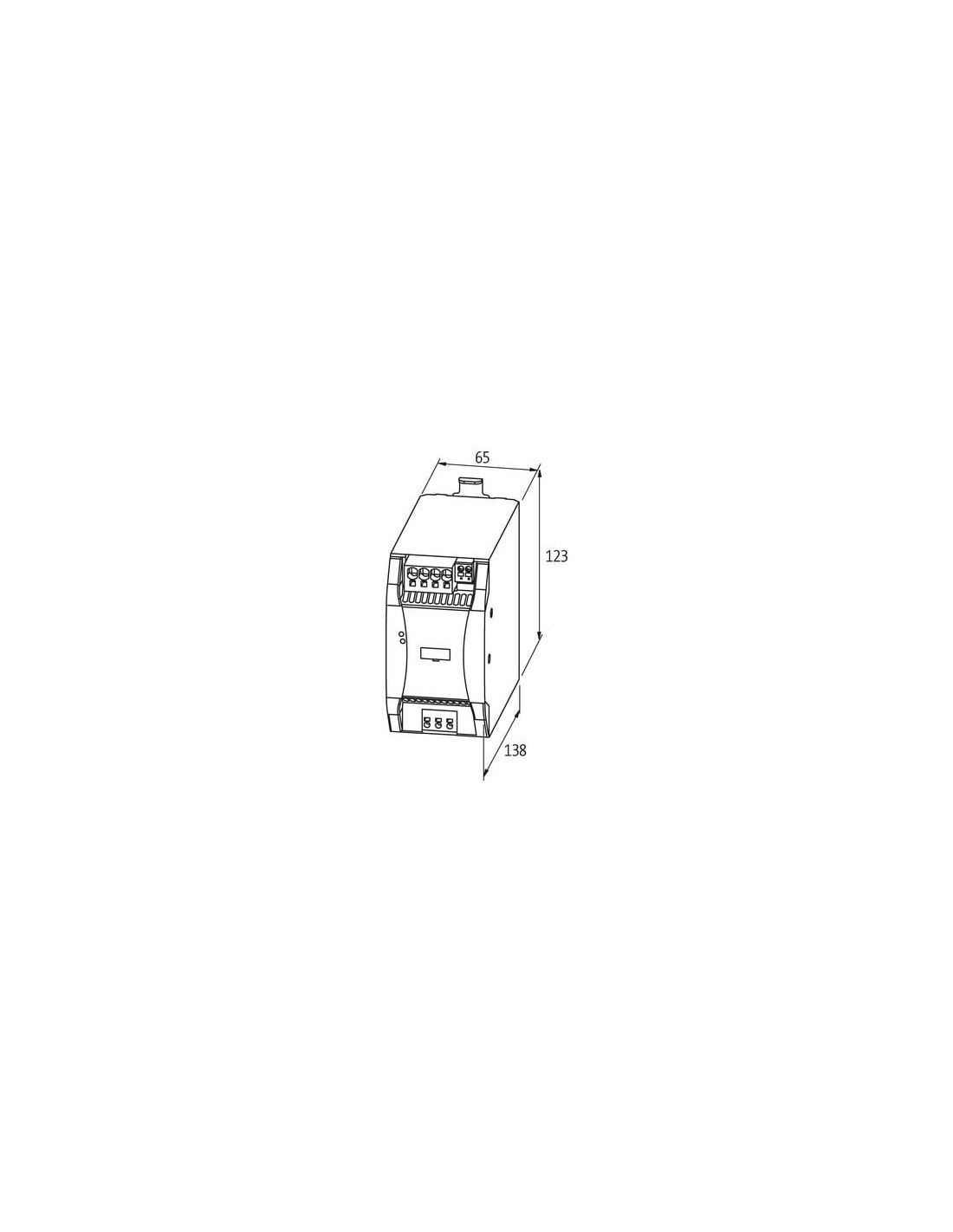

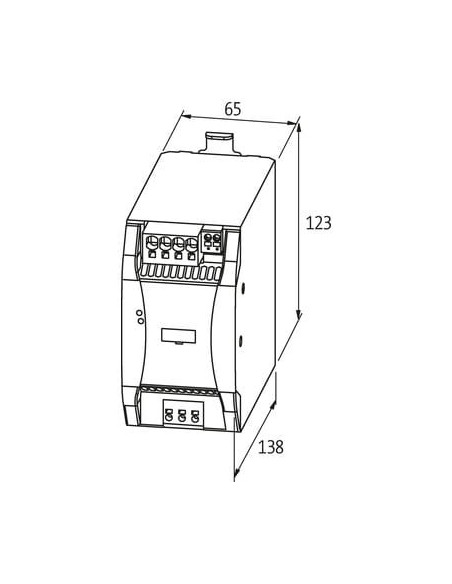

| Wysokość | 123 mm |
| Szerokość | 65 mm |
| Głębokość | 138 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

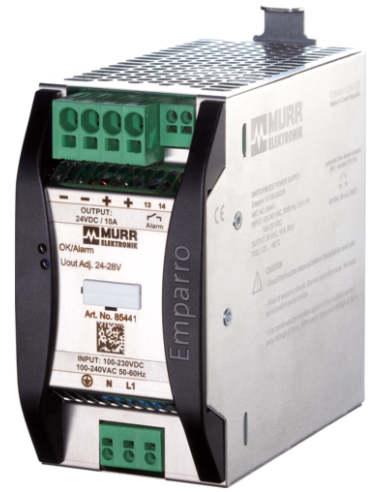

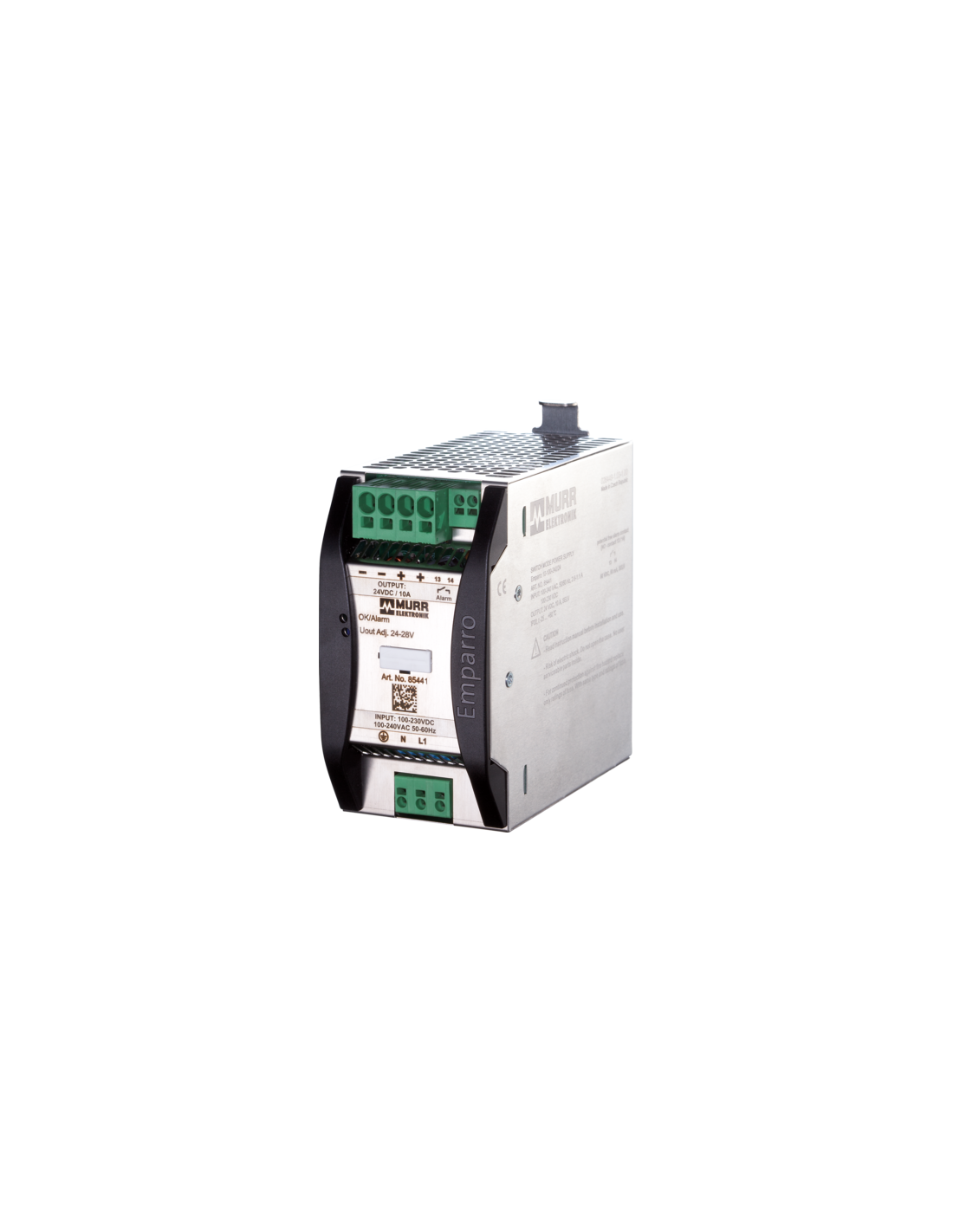

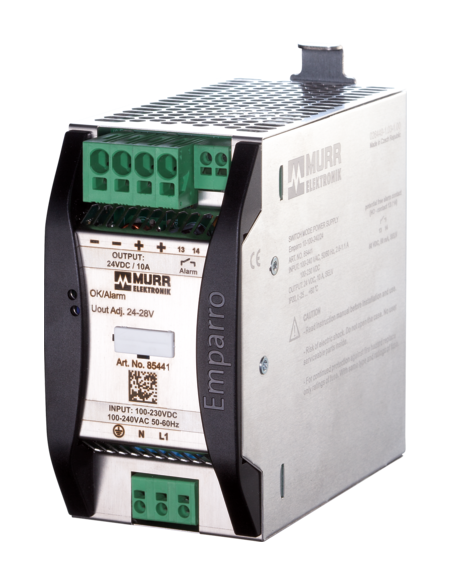

Zasilacz impulsowy Emparro 1-fazowy 85441 – niezawodne zasilanie 24V DC dla przemysłu
Zasilacz impulsowy Emparro 1-fazowy 85441 to zaawansowane urządzenie przeznaczone do zasilania urządzeń automatyki przemysłowej oraz elektroniki wymagających stabilnego i niezawodnego napięcia 24V DC. Dzięki wysokiej sprawności, szerokiemu zakresowi napięcia wejściowego oraz zaawansowanym funkcjom ochronnym, zasilacz Emparro stanowi doskonałe rozwiązanie dla wymagających aplikacji przemysłowych, infrastruktury budynkowej oraz nowoczesnych systemów automatyki.
Kluczowe zalety zasilacza impulsowego Emparro 85441
- Uniwersalne zasilanie – szeroki zakres napięcia wejściowego AC/DC pozwala na pracę zarówno w systemach jednofazowych, jak i z zasilaniem prądem stałym.
- Stabilne napięcie wyjściowe 24-28V DC – możliwość regulacji napięcia wyjściowego zapewnia precyzyjne dopasowanie do indywidualnych potrzeb aplikacji.
- Wysoka sprawność (do 94,3%) – zasilacz generuje minimalną ilość ciepła, co pozwala na oszczędność energii i wydłużenie żywotności komponentów.
- Power Boost do 150% – zwiększony prąd wyjściowy przez krótki czas (4 sekundy), umożliwiający uruchamianie dużych obciążeń oraz urządzeń o wysokim prądzie rozruchowym.
- Liczne zabezpieczenia – ochrona przeciwzwarciowa, przeciążeniowa oraz SELV gwarantują bezpieczeństwo urządzeń podłączonych do zasilacza.
- Kompaktowa konstrukcja – zasilacz o wymiarach 123 × 65 × 138 mm łatwo integruje się w rozdzielniach i szafkach sterowniczych.
- Montaż na szynie DIN – szybkie i niezawodne mocowanie zgodnie z normą EN 60715.
- Odporność na trudne warunki – możliwość pracy w szerokim zakresie temperatur od -40°C do +60°C oraz wilgotności do 95% (bez kondensacji).
- Certyfikaty jakości i bezpieczeństwa – zgodność z wieloma międzynarodowymi normami oraz certyfikatami (na podstawie zamieszczonych grafik z certyfikatami na zdjęciu produktu).
Typowe zastosowania i możliwości wykorzystania zasilacza impulsowego Emparro 85441
Zasilacz impulsowy Emparro 1-fazowy dzięki swoim zaawansowanym parametrom znajduje szerokie zastosowanie w automatyce przemysłowej, sterowaniu maszynami, zasilaniu modułów PLC, systemach CCTV, systemach alarmowych, aparaturze laboratoryjnej oraz w rozdzielniach elektrycznych. Możliwość pracy w szerokim zakresie napięć wejściowych oraz wyjściowych oraz liczne zabezpieczenia czynią go niezawodnym wyborem zarówno do rozbudowanych instalacji, jak i pojedynczych urządzeń.
Urządzenie pozwala na szeregowe i równoległe łączenie zasilaczy, co zwiększa niezawodność lub sumuje moc, co jest szczególnie przydatne w aplikacjach wymagających zabezpieczenia przed awariami oraz możliwości rozbudowy systemu.
Konstrukcja i montaż – wygoda w użytkowaniu
Zasilacz Emparro 85441 został wyposażony w zaciski sprężynowe, które zapewniają szybkie i pewne podłączenie przewodów. Trzy rodzaje przyłączy przewidziane są dla alarmu, wejścia zasilania oraz wyjścia, co gwarantuje wysoki poziom bezpieczeństwa i łatwość obsługi. Kompaktowe rozmiary oraz mocowanie na szynie DIN umożliwiają łatwą integrację z istniejącą infrastrukturą.
Zasilacz impulsowy 24V DC 10A – elastyczność i niezawodność pracy
Zasilacz impulsowy Emparro 1-fazowy 85441 to urządzenie zaprojektowane z myślą o pracy w najbardziej wymagających warunkach oraz wszędzie tam, gdzie niezawodne zasilanie 24V DC o wysokim prądzie (do 10A) jest kluczowe. Zapewnia ochronę i stabilność zasilania w instalacjach przemysłowych, automatyce, elektronice oraz rozwiązaniach dedykowanych dla przemysłu 4.0.
