INPUT: 3× 324...572 V AC / 450...745 V DC
OUTPUT: 24...28 V DC
Prąd: 20 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 3 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 360 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 450 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,3 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1 A |
| Inrush current max. | 13 A @ 500 V |
| Liczba faz wejścia | 3 |
| Sprawność | 94,8 % @ 3× 400 V AC, 94,5 % @ 3× 480 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 24 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 40 ms @ 3× 500 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 90 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 143 mm |
| Szerokość | 65 mm |
| Głębokość | 167 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Input / Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

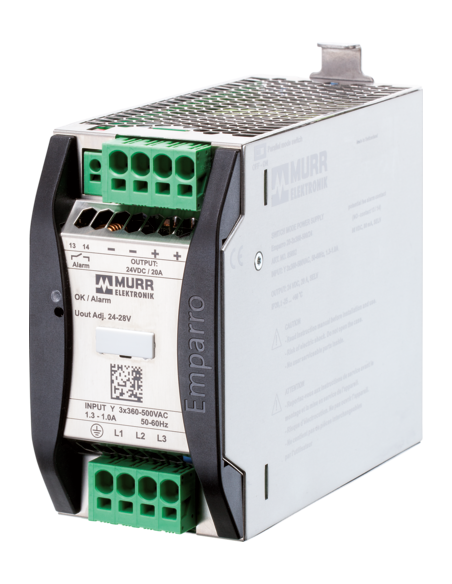

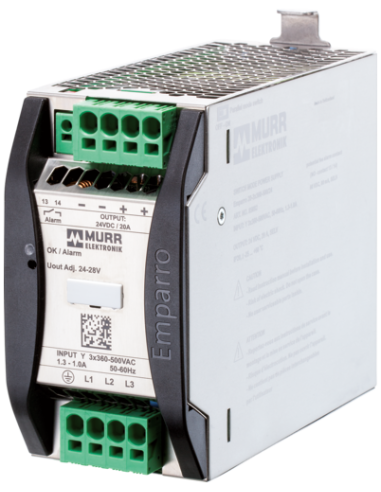

Zasilacz trójfazowy Emparro 24V DC 20A – niezawodne zasilanie w aplikacjach przemysłowych
Zasilacz Emparro 3-fazowy o kodzie produktu 85692 przeznaczony jest do profesjonalnych zastosowań w automatyce przemysłowej, budowie maszyn oraz systemach wymagających ciągłego i stabilnego zasilania. Dzięki szerokiemu zakresowi napięć wejściowych oraz wysokiej sprawności, urządzenie idealnie sprawdza się w nowoczesnych instalacjach przemysłowych.
Zastosowanie zasilacza 24V DC 20A w systemach automatyki
Stabilne źródło zasilania dla urządzeń automatyki, sterowników PLC, modułów I/O, czujników oraz siłowników przemysłowych. Zasilacz Emparro 3-fazowy znajduje zastosowanie w:
- Szafach sterowniczych w liniach produkcyjnych i maszynach CNC
- Systemach rozdzielnic oraz panelach operatorskich
- Zasilaniu układów automatyki budynkowej i infrastrukturze przemysłowej
- Instalacjach, gdzie wymagane jest bezpieczeństwo SELV
Najważniejsze zalety zasilacza Emparro 3-fazowego
- Bardzo wysoka sprawność energetyczna – do 94,8%, co oznacza mniejsze straty mocy i ograniczenie nagrzewania szafy sterowniczej
- Szeroki zakres napięć wejściowych AC i DC pozwala na uniwersalne zastosowanie w różnych sieciach energetycznych (324...572 V AC / 450...745 V DC)
- Regulowane napięcie wyjściowe w zakresie 24-28 V DC umożliwia dopasowanie parametrów pracy do wymagań konkretnej aplikacji
- Funkcja Power Boost zapewniająca dostarczenie zwiększonego prądu (do 150% nominalnego) przez 5 sekund – wsparcie dla rozruchu odbiorników o zwiększonej bezwładności prądowej
- Pełna ochrona wyjścia (przeciwzwarciowa i przeciążeniowa) oraz stopień ochrony IP20
- Kompaktowa obudowa przystosowana do montażu na szynie DIN (TH35, EN 60715), łatwa instalacja w standardowych szafach RACK i pulpitach sterowniczych
- Praca w szerokim zakresie temperatur od -40°C do +70°C, sprawdzona w wymagających środowiskach przemysłowych
- Zgodność z licznymi wymaganiami norm i certyfikatów, m.in. SEMI F47
Niezawodność i wytrzymałość w trudnych warunkach
Wytrzymała konstrukcja zasilacza Emparro zapewnia nieprzerwaną pracę nawet w miejscach o podwyższonej wilgotności powietrza (do 95% bez kondensacji) oraz podczas nagłych spadków napięcia – mostkowanie zaniku zasilania przez minimum 40 ms. Przemyślany projekt zapewnia wysoką trwałość i odporność na drgania, dzięki czemu urządzenie bezproblemowo pracuje przez wiele lat eksploatacji.
Zaciski przyłączeniowe i konfiguracja
Wygodne, sprężynowe zaciski FK umożliwiają szybkie i bezpieczne podłączanie przewodów, zarówno na wejściu, jak i wyjściu zasilacza. Przejrzyste oznaczenia oraz możliwość łatwego grupowania kabli sprawiają, że montaż i obsługa są niezwykle proste i szybkie.
Idealny wybór do niezawodnych systemów zasilania 24V
Zasilacz Emparro 3-fazowy 24VDC/20A to niezastąpione rozwiązanie dla profesjonalnych użytkowników oczekujących najwyższej jakości, bezpieczeństwa i ciągłości pracy. Doskonale sprawdzi się jako serce systemów automatyki przemysłowej, maszyn produkcyjnych oraz układów kontrolno-pomiarowych.
