Dostępny
INPUT: 85...265 V AC/90...250 V DC
OUTPUT: 12...15 V DC
Prąd: 10 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 85 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 90 V |
| Napięcie wejściowe DC maks. | 250 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,2 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,6 A |
| Inrush current max. | 10 A @ 230 V |
| Sprawność | 91,4 % @ 110 V AC, 93,2 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 12 V |
| Napięcie wyjściowe DC min. | 12 V |
| Napięcie wyjściowe DC maks. | 15 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Czas Power Boost min. | 4 s |
| Mostkowanie zaniku zasilania min. | 30 ms @ 100 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 200 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 4-otworowe mocowanie śrubowe |
| Wysokość | 123 mm |
| Szerokość | 50 mm |
| Głębokość | 138 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

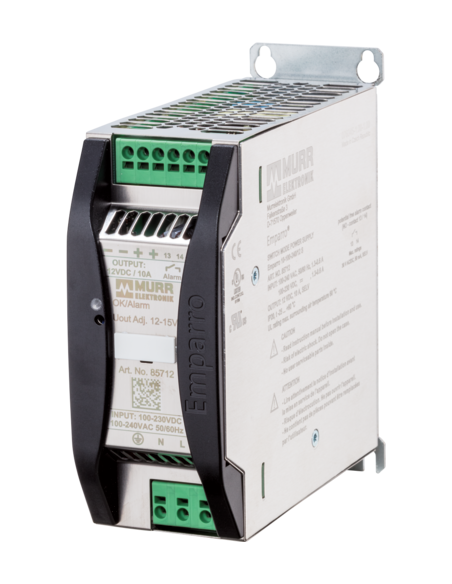

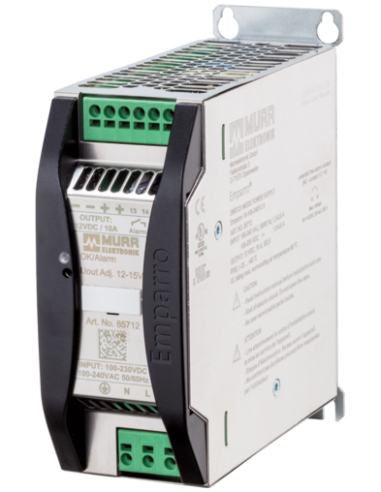

Zasilacz impulsowy Emparro 12V 10A 85712 – Niezawodne zasilanie dla automatyki przemysłowej
Emparro 10-100-240/12 S (kod produktu: 85712) to zaawansowany zasilacz impulsowy renomowanej marki Murrelektronik, zaprojektowany z myślą o wymagających zastosowaniach w automatyce przemysłowej. Urządzenie oferuje szeroki zakres napięcia wejściowego 85…265 V AC oraz 90…250 V DC i gwarantuje stabilne napięcie wyjściowe 12 V DC (regulowane do 15 V DC) oraz prąd wyjściowy 10 A. Zasilacz dedykowany jest zarówno do nowych instalacji, jak i do modernizacji istniejących systemów sterowania.
Zalety i cechy zasilacza Murrelektronik Emparro 85712
- Wysoka niezawodność i sprawność – sprawność do 93,2% minimalizuje straty energii i obniża koszty eksploatacji.
- Szeroki zakres temperatur pracy: od -40°C do +60°C, co gwarantuje stabilność nawet w ekstremalnych warunkach środowiskowych.
- Funkcja Power Boost – umożliwia krótkotrwałe przeciążenie do 150% znamionowego prądu wyjściowego przez minimum 4 sekundy, co jest istotne podczas rozruchu urządzeń.
- Wysoki poziom bezpieczeństwa – spełnia rygorystyczne normy SELV oraz posiada klasę ochrony IP20.
- Możliwość łączenia równoległego i szeregowego – umożliwia podłączenie do 5 urządzeń równolegle i 2 szeregowo, co ułatwia rozbudowę systemu zasilania.
- Kompaktowa obudowa z montażem na śruby (4-otworowe mocowanie śrubowe) zapewnia szybki i pewny montaż w szafie sterowniczej.
- Kompletna ochrona elektryczna – zabezpieczenie przeciwzwarciowe i przeciążeniowe na wyjściu.
- Wbudowane zaciski sprężynowe ułatwiają szybkie i trwałe podłączenie przewodów.
- Zgodność z normą SEMI F47 – gwarantuje stabilność zasilania w przypadku krótkotrwałych spadków napięcia (np. w przemyśle półprzewodników).
Typowe zastosowania zasilacza Emparro 10-100-240/12 S
Zasilacz impulsowy Murrelektronik Emparro 12V 10A wykorzystywany jest w szerokim zakresie aplikacji w przemyśle i automatyce, gdzie niezawodność oraz jakość zasilania mają kluczowe znaczenie:
- Systemy sterowania maszyn i linii produkcyjnych
- Zasilanie modułów PLC, paneli operatorskich oraz czujników
- Automatyka budynkowa i systemy bezpieczeństwa
- Systemy napędowe oraz oświetleniowe LED
- Nowoczesne systemy rozdziału mocy
- Instalacje telekomunikacyjne, monitoring oraz sygnalizacja
Wytrzymałość, elastyczność i łatwy montaż – Emparro 85712
Dzięki rozbudowanym zabezpieczeniom, możliwościom rozbudowy systemu zasilania oraz prostemu montażowi, Emparro 10-100-240/12 S stanowi doskonały wybór dla nowoczesnych aplikacji przemysłowych. Wysoka odporność na warunki środowiskowe oraz niskie wartości falowości resztkowej (max. 50 mV) zapewniają stabilne parametry zasilania, nawet dla urządzeń bardzo wrażliwych na zakłócenia.
Zasilacz Emparro 85712 to komponent gwarantujący bezpieczeństwo oraz długą bezawaryjną pracę systemów automatyki przemysłowej, magazynów, instalacji elektrotechnicznych oraz laboratoriów.
