Trójfazowe zasilacze sieciowe z szynami DIN serii Emparro20-Advanced są bardzo wszechstronne i nadają się do szeregu zastosowań wymagających niezawodnego napięcia stałego. Wysoki współczynnik sprawności tych zasilaczy sieciowych pozwala na oszczędność kosztów energii i jednoczesną redukcję śladu węglowego CO2. Dzięki niewielkim stratom ciepła wydłuża się cykl życia zasilaczy sieciowych i zmniejsza zapotrzebowanie na chłodzenie szafy sterowniczej. Zasilacz sieciowy oferuje też 5-sekundową funkcję Power-Boost, która pozwala na pracę z obciążeniami pojemnościowymi i indukcyjnymi. Bardzo niski prąd włączający zapobiega zadziałaniu wejściowego wyłącznika ochronnego. Zaciski wtykowe push-in zapewniają łatwy i szybki montaż zasilacza sieciowego. Wydajna ochrona przepięciowa zabezpiecza zasilacze sieciowe przed krótkotrwałymi napięciami szczytowymi, co wydłuża cykl życia zasilaczy sieciowych i zwiększa dyspozycyjność maszyny.
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 20 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV/PELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50/60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 400 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 342 V |
| Napięcie wejściowe AC maks. | 575 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,58 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,49 A |
| Liczba faz wejścia | 3 |
| Sprawność | 93,8 % @ 400 V AC, 94 % @ 500 V AC |
Dane elektryczne | Wyjście
| Moc wyjściowa | 240 W |
| Napięcie wyjściowe DC | 48 V |
| Napięcie wyjściowe DC min. | 45 V |
| Napięcie wyjściowe DC maks. | 56 V |
| Output current min. | 4,2 A |
| Output current max. | 5,3 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 20 ms @ 400 V AC |
| Mostkowanie zaniku zasilania maks. | 40 ms @ 500 V AC |
| Power Boost | 150 % |
| Falowość resztkowa (s-s) maks. | 20 mV |
| Spikes (s-s) max. | 80 mV |
Diagnozy
| Styk sygnalizacyjny | tak |
Instalowanie | Podłączanie
| Typ połączenia | Zacisk sprężynowy typu push-in |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Klasa ochrony (EN IEC 61140) | I |
| Ochrona przeciążeniowa wyjścia | tak |
| Stopień zanieczyszczenia | 2 |
| Ochrona przeciwzwarciowa wyjścia | tak |
| Ochrona temperaturowa wyjścia | tak |
Ochrona urządzenia | Mechaniczna
| Rodzaj chłodzenia | Naturalna cyrkulacja powietrza |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Zgodna z normą powłoka PCB | nie |
| Materiał obudowa | Aluminium |
Dane mechaniczne | Dane montażowe
| Masa netto | 780 g |
| Typ montażu | geschnappt |
| Suitable for mounting type | Tragschiene TH35-7.5/TH35-15 |
| pozycja montażowa | poziomo, pionowo |
| Wysokość | 129 mm |
| Szerokość | 55 mm |
| Głębokość | 138,2 mm |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -25 °C |
| Ambient temperature max. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 95 % |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | compliant |
| RoHS | 2011/65/EU |
| China RoHS | compliant | EPUP 25 |
| WEEE | compliant |
| Halogen-free-Material | JEDEC JS709A |
| Pb-free-Material | JESD97 |
| CE | 2014/30/EU |
Dopuszczenia
| UL | E200364 |
| ULc | E200364 |
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 13 3.1 |
| PIN 2 | 14 3.2 |
| PIN 3 | Inhibit + 3.3 |
| PIN 4 | Inhibit - 3.4 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | L 1 1.1 |
| PIN 2 | L 2 1.2 |
| PIN 3 | L 3 1.3 |
| PIN 4 | PE 1.4 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 2.1 |
| PIN 2 | 2.2 |
| PIN 3 | 2.3 |
| PIN 4 | 2.4 |

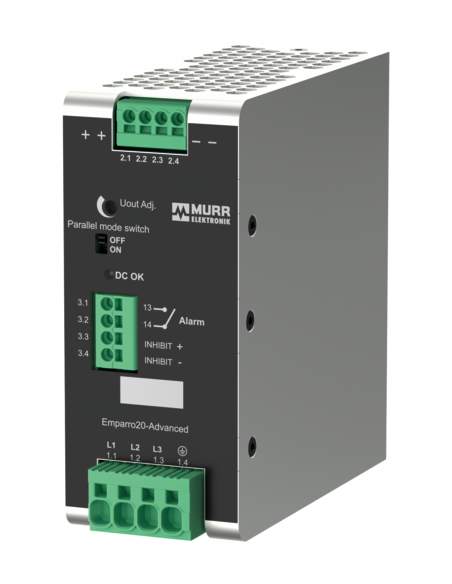

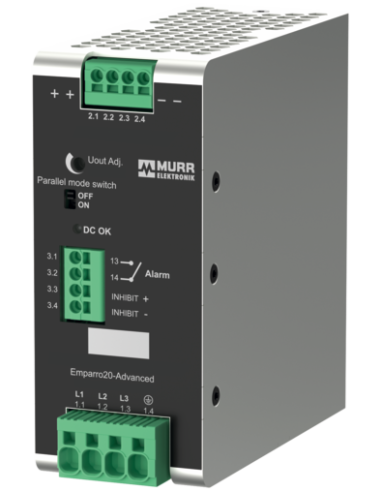

Zasilacz impulsowy Emparro20 Advanced 3-fazowy 9000-17333-0921110 – niezawodne zasilanie dla przemysłu
Zasilacz impulsowy Emparro20 Advanced 3-fazowy 9000-17333-0921110 to zaawansowane urządzenie, zaprojektowane z myślą o stabilnym i wydajnym zasilaniu aplikacji przemysłowych oraz automatyki. Oferuje szerokie możliwości integracji w szafach sterowniczych i systemach wymagających nieprzerwanej pracy w trudnych warunkach.
Najważniejsze zalety zasilacza Emparro20 Advanced
- Wysoka sprawność energetyczna – poziom sprawności powyżej 93% ogranicza straty energii i zmniejsza nagrzewanie, co wydłuża żywotność urządzenia.
- Kompaktowa budowa – aluminiowa obudowa o klasie palności UL94 V-0 i gabarytach umożliwiających wygodny montaż na szynie DIN (TH35).
- Power Boost 150% – funkcja 5-sekundowego podwyższonego prądu wyjściowego umożliwia bezproblemowe zasilanie obciążeń pojemnościowych i indukcyjnych.
- Bezpieczeństwo i niezawodność – spełnia normy SELV/PELV oraz posiada pełną ochronę przeciwzwarciową, przeciążeniową i temperaturową wyjścia.
- Łatwa instalacja – zaciski push-in sprężynowe umożliwiają szybkie i pewne podłączanie przewodów.
- Diagnoza stanu pracy – wyprowadzenie kontaktu alarmowego i sygnalizacja LED DC OK ułatwiają monitoring systemu.
Zasilacz Emparro20 Advanced – typowe zastosowania
Zasilacz Emparro20 Advanced znajduje zastosowanie w wielu gałęziach przemysłu, w tym w:
- automatyce przemysłowej (PLC, sterowniki, panele operatorskie)
- systemach maszynowych i liniach produkcyjnych
- centrach przetwarzania danych i instalacjach IT
- systemach bezpieczeństwa technicznego
- rozdzielniach energetycznych i szafach modułowych
Dzięki szerokiemu zakresowi napięcia wejściowego (342–575 V AC, 3 fazy) model ten doskonale sprawdza się zarówno w środowiskach z niestabilnym zasilaniem, jak i tam, gdzie wymagana jest odporność na przepięcia oraz krótkotrwałe zaniki napięcia (zgodność z SEMI F47).
Wytrzymałość i zgodność środowiskowa
Obudowa z aluminium oraz chłodzenie naturalną cyrkulacją powietrza zapewniają niezawodną pracę do 3000 m n.p.m. Zasilacz spełnia wymagania norm RoHS i REACH oraz nie zawiera halogenów i ołowiu, dzięki czemu jest przyjazny dla środowiska.
Maksymalny zakres temperatur pracy od -25°C do +70°C, a także odporność na wysoką wilgotność (do 95%) sprawiają, że zasilacz sprawdza się w najbardziej wymagających warunkach przemysłowych.
Montaż i integracja zasilacza Emparro20 Advanced
Zasilacz impulsowy Emparro20 Advanced może być instalowany poziomo lub pionowo, co umożliwia elastyczną aranżację wewnątrz szafy sterowniczej. Prosta obsługa złącz typu push-in znacząco przyspiesza proces wdrożenia.
Możliwość pracy równoległej (do 3 urządzeń) oraz szeregowej (do 20 urządzeń) pozwala na rozbudowę systemu o dodatkowe źródła zasilania, idealnie wpisując się w potrzeby nowoczesnych, skalowalnych aplikacji przemysłowych.
Podsumowanie – kluczowe korzyści stosowania Emparro20 Advanced
- Wysoka żywotność – niskie straty energii i ograniczona emisja ciepła.
- Pewna ochrona urządzeń – zaawansowane systemy zabezpieczeń elektrycznych i mechanicznych.
- Szybka instalacja – ergonomiczne złącza sprężynowe i elastyczne opcje montażu.
- Uniwersalność – kompatybilność z szeroką gamą urządzeń automatyki i elektroniki przemysłowej.
Wybór zasilacza Emparro20 Advanced 3-fazowego 9000-17333-0921110 gwarantuje stabilne i bezpieczne zasilanie krytycznych obwodów w nowoczesnych instalacjach przemysłowych.
