Dostępny
INPUT: 3× 324...572 V AC / 450...745 V DC
OUTPUT: 24...28 V DC
Prąd: 10 A
Lakierowana płytka
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 3 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 360 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 450 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,75 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,55 A |
| Inrush current max. | 9 A @ 500 V |
| Liczba faz wejścia | 3 |
| Sprawność | 93,7 % @ 3× 400 V AC, 93,2 % @ 3× 480 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 12 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 45 ms @ 3× 500 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 50 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |

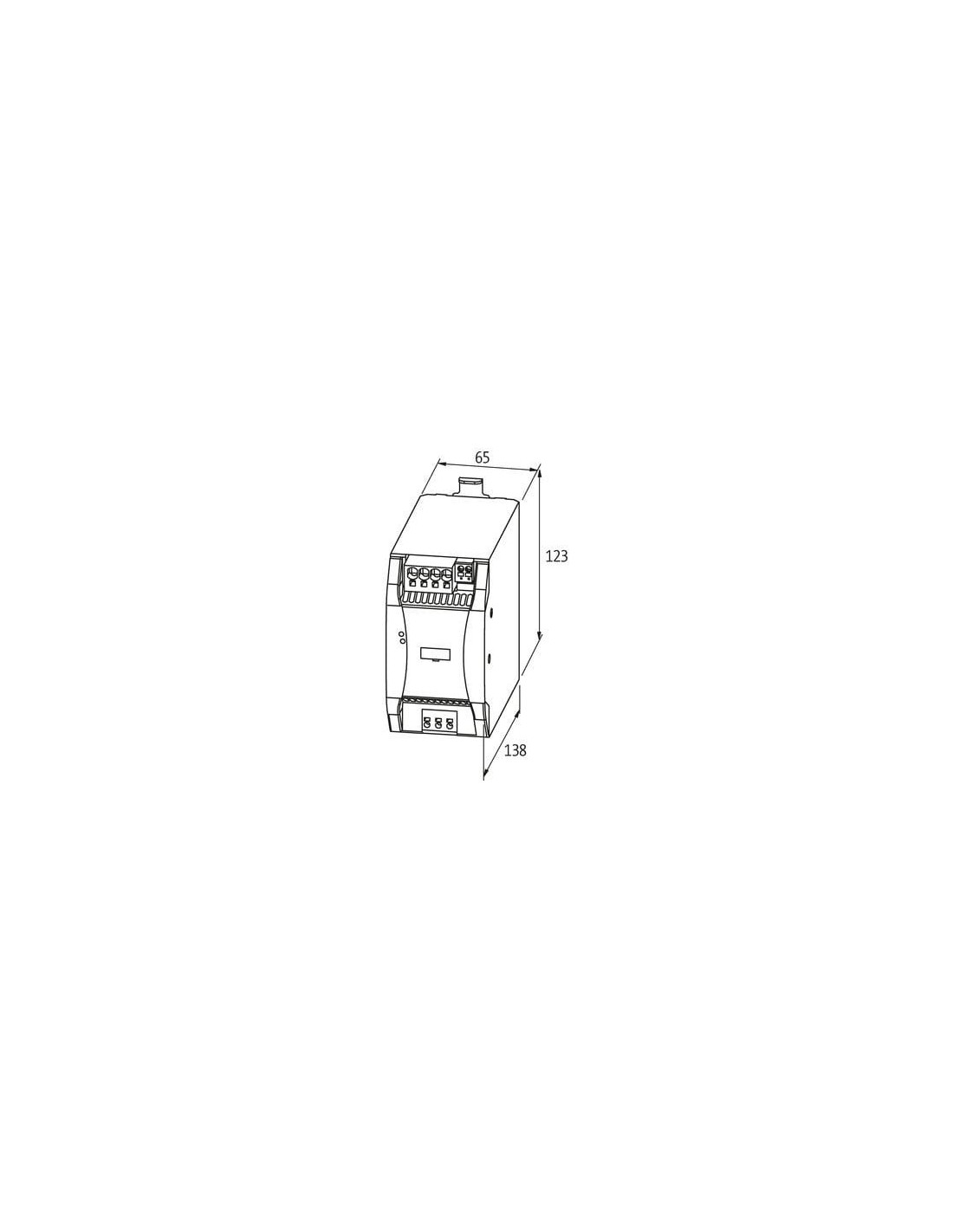

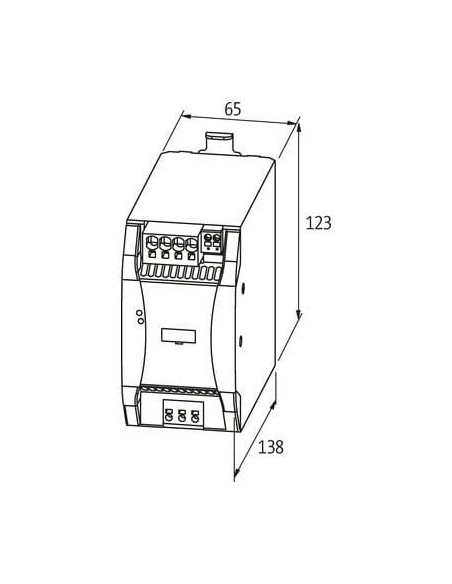

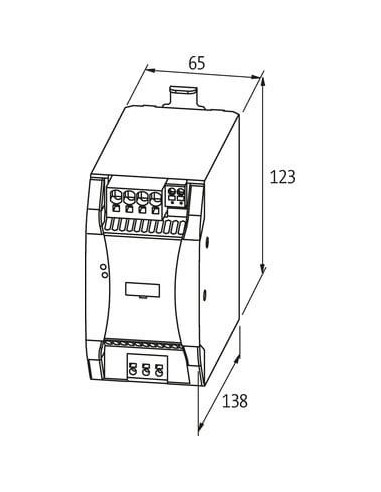

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 143 mm |
| Szerokość | 65 mm |
| Głębokość | 143 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Input / Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

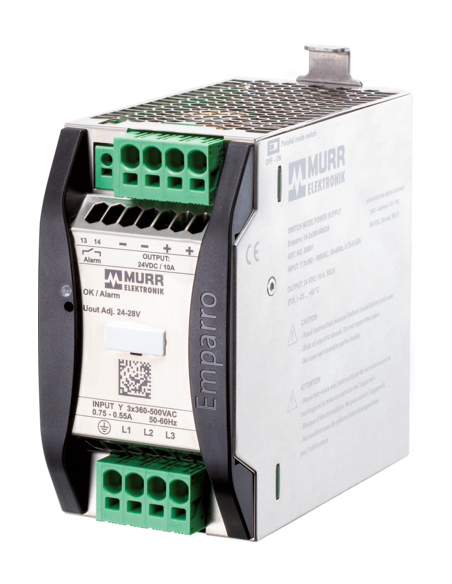

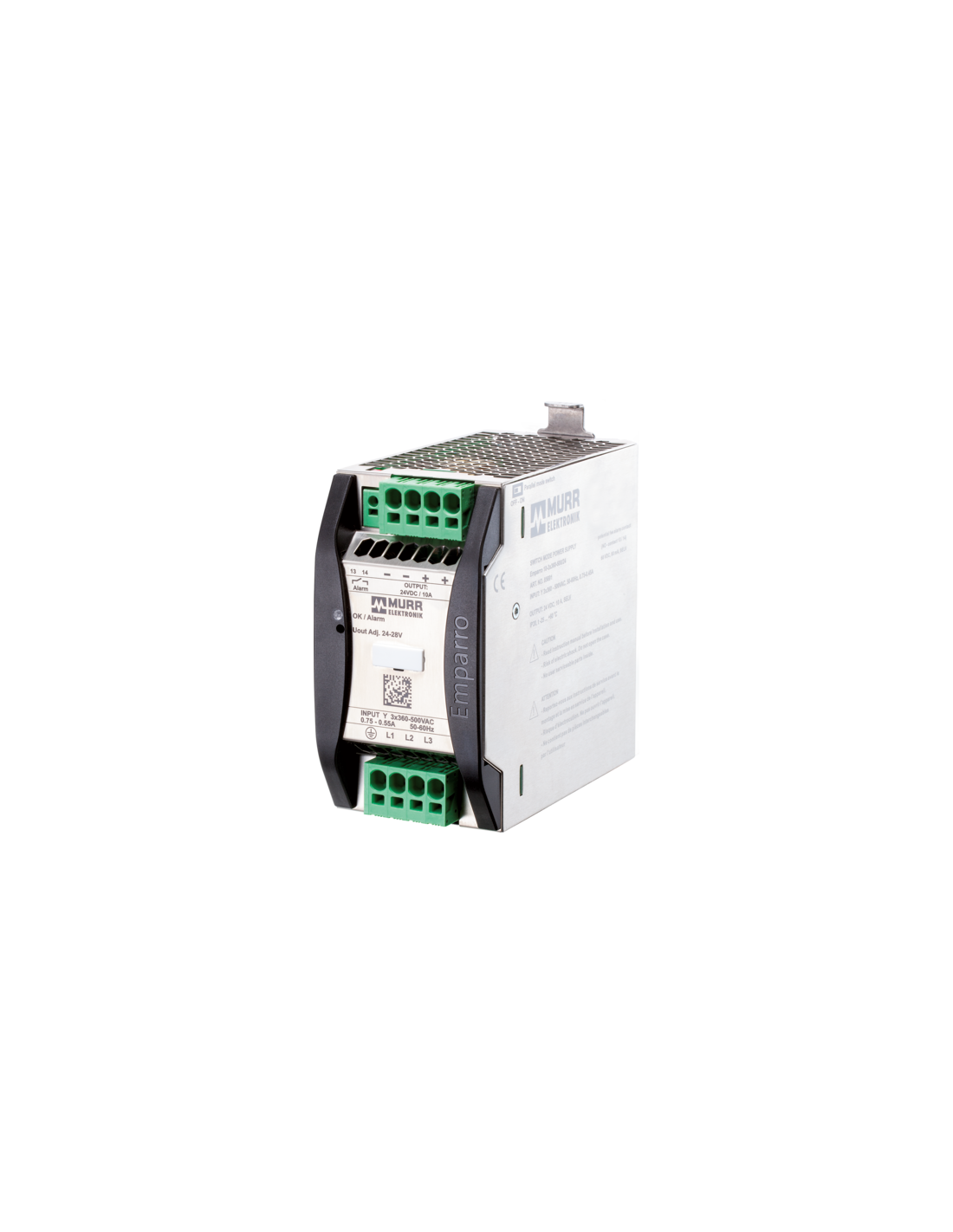

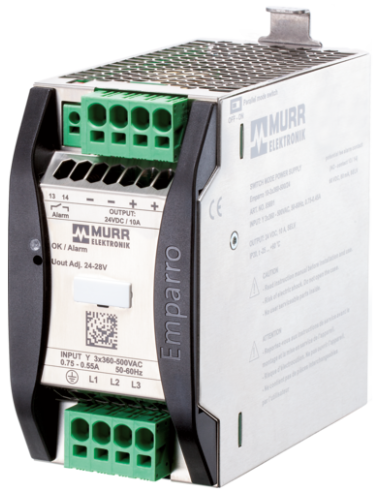

Zasilacz impulsowy Emparro 10-3x360-500/24 (kod: 87691) – niezawodne zasilanie 24 V DC
Zasilacz impulsowy Emparro 10-3x360-500/24 firmy Murrelektronik to wysokiej klasy urządzenie przeznaczone do stabilnego zasilania systemów automatyki przemysłowej, maszyn oraz rozdzielni elektrycznych napięciem 24 V DC / 10 A. Dzięki szerokiemu zakresowi napięć wejściowych (3× 324–572 V AC / 450–745 V DC) oraz wysokiej sprawności produkt zapewnia niezawodną pracę nawet w wymagających warunkach przemysłowych, a także gwarantuje minimalizację strat energii.
Zalety i kluczowe cechy zasilacza impulsowego Emparro 10-3x360-500/24
- Uniwersalne zastosowanie – doskonały do zasilania sterowników PLC, czujników, modułów automatyki oraz systemów zabezpieczeń.
- Wysoka wydajność – ciągły prąd wyjściowy do 10 A oraz funkcja Power Boost 150% (do 12 A przez 5 sekund) pozwala na zasilanie urządzeń wymagających wysokich prądów rozruchowych.
- Zwiększona odporność na zaniki zasilania – mostkowanie zaniku zasilania do 45 ms, zgodność z normą SEMI F47.
- Bezpieczeństwo i niezawodność – ochrony przeciążeniowe oraz przeciwzwarciowe, stopień ochrony IP20.
- Elastyczna konfiguracja – możliwe połączenie równoległe lub szeregowe nawet do 3 urządzeń, regulowane napięcie wyjściowe w zakresie 24–28 V DC.
- Kompaktowa obudowa – niewielkie wymiary ułatwiają montaż w szafach i rozdzielniach, montaż na szynie TH35 (DIN, EN 60715).
- Trwałość i niezawodność – płytka drukowana pokryta powłoką ochronną, umożliwiająca pracę w trudnych warunkach przemysłowych.
Typowe zastosowania zasilacza Emparro 10-3x360-500/24
Zasilacz impulsowy Emparro jest idealnym rozwiązaniem wszędzie tam, gdzie niezbędna jest niezawodność systemu zasilania. Może być wykorzystywany w:
- Automatyce przemysłowej – zasilanie sterowników, przekaźników, czujników, siłowników oraz innych modułów automatyki.
- Systemach sterowania maszyn – zasilanie komponentów odpowiedzialnych za bezpieczeństwo, kontrolę oraz precyzję działania maszyn.
- Budowie rozdzielnic i szaf sterowniczych – uniwersalny montaż, niezawodność oraz możliwość pracy w szerokim zakresie temperatur (-40°C do +70°C).
- Infrastrukturze przemysłowej – w aplikacjach wymagających stałego napięcia 24 V DC o wysokiej niezawodności.
- Systemach bezpieczeństwa i monitoringu – zasilanie urządzeń krytycznych dla bezpieczeństwa zakładów produkcyjnych i obiektów użyteczności publicznej.
Zasilacz impulsowy Emparro do szafy sterowniczej – bezpieczeństwo i oszczędność energii
Elementy zabezpieczające i wysoka sprawność energetyczna (nawet do 93,7%) ograniczają straty ciepła i koszty eksploatacji, gwarantując jednocześnie ciągłość pracy wrażliwych systemów. Wysokiej jakości komponenty oraz zgodność z międzynarodowymi normami sprawiają, że to rozwiązanie jest popularne w automatyce i przemyśle na całym świecie.
Emparro 10-3x360-500/24 wyróżnia się uniwersalnością, niezawodnością oraz łatwością montażu i obsługi. To pewny wybór do profesjonalnych instalacji wymagających stabilnego zasilania 24 V DC w środowisku przemysłowym.
