Dostępny
INPUT: 110...240 V AC
OUTPUT: 5 V DC ±1%
Prąd: 3 A
Mostkowanie zaniku zasilania min.
min. 30 ms (115 V AC); min. 180 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | nie |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 115 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 95 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 110 V |
| Napięcie wejściowe DC maks. | 300 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,3 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,2 A |
| Inrush current max. | 15 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 80 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 5 V |
| Napięcie wyjściowe DC min. | 4,2 V |
| Napięcie wyjściowe DC maks. | 6 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 3 A |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 120 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 76 mm |
| Szerokość | 38 mm |
| Głębokość | 87,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 50 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | - |
| PIN 2 | + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |

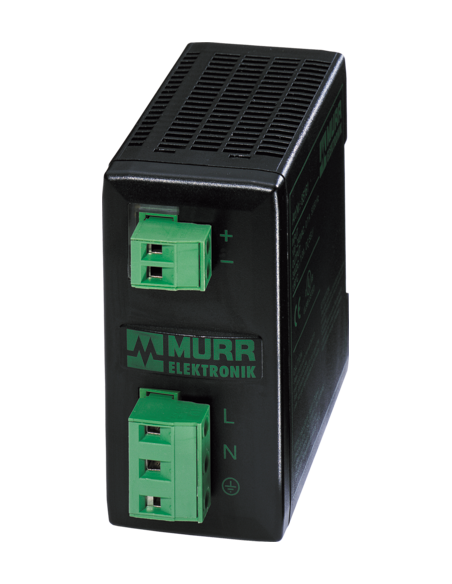

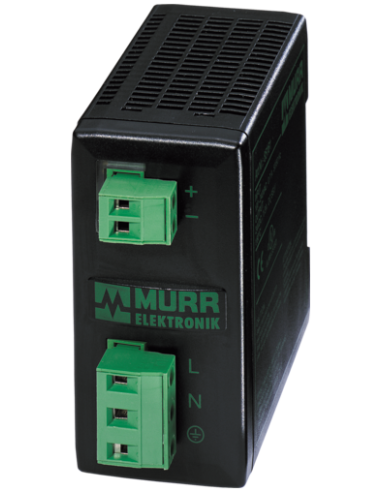

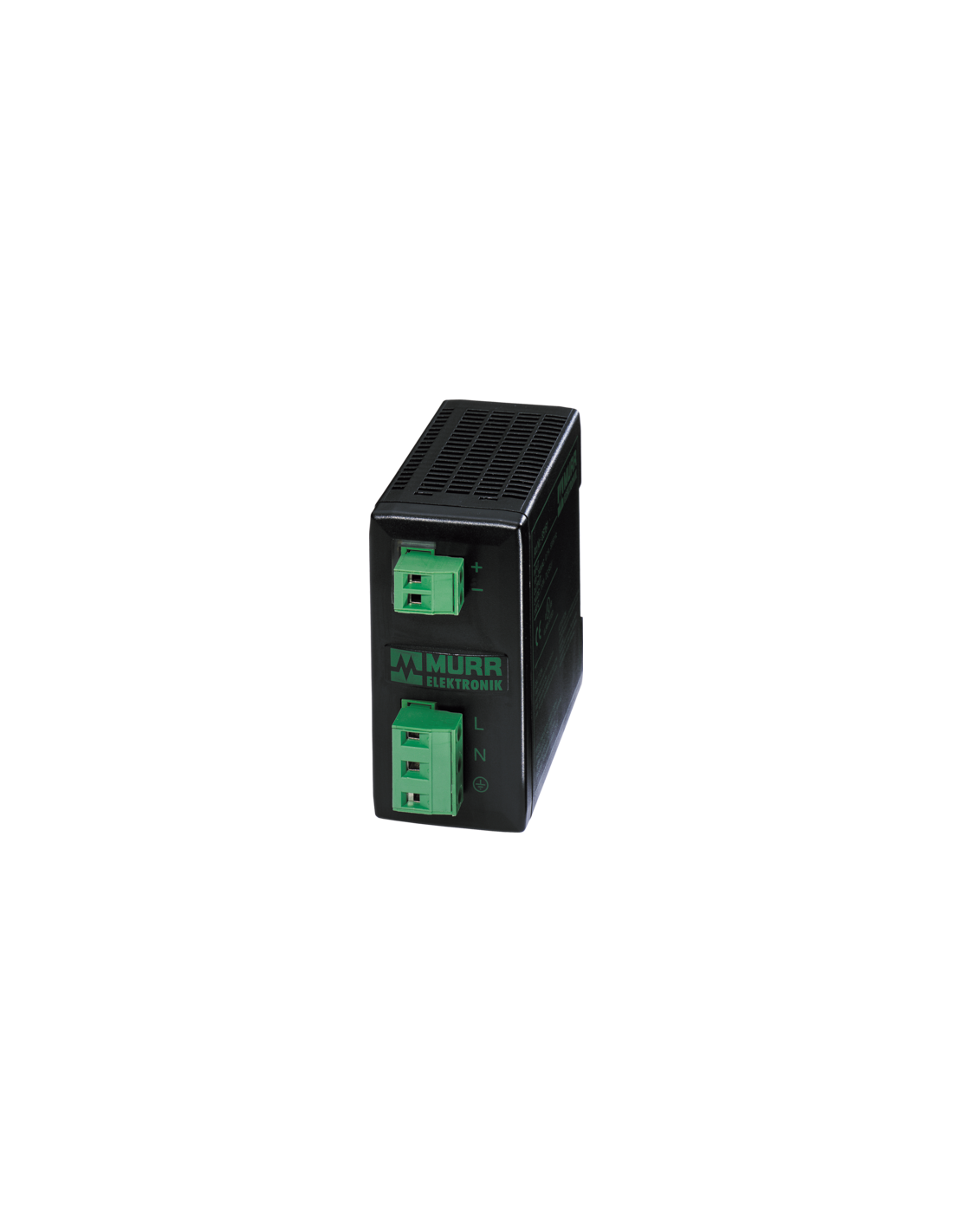

Zasilacz impulsowy MCS-B 1-fazowy 85371 – niezawodne i uniwersalne zasilanie 5V DC
Zasilacz impulsowy MCS-B 1-fazowy 85371 to kompaktowe i efektywne rozwiązanie do stabilnego zasilania urządzeń przemysłowych oraz automatyki. Urządzenie zapewnia wyjściowe napięcie 5 V DC oraz maksymalny prąd 3 A, dzięki czemu idealnie sprawdza się w aplikacjach wymagających wydajnego i bezpiecznego zasilania niskonapięciowego.
Typowe zastosowania zasilacza impulsowego MCS-B 85371
Zasilacz znajduje szerokie zastosowanie w wielu branżach i umożliwia:
- Zasilanie sterowników PLC, modułów I/O, czujników oraz innych urządzeń automatyki przemysłowej.
- Pracę w szafach sterowniczych – łatwy montaż na szynie DIN (TH35), zgodnie z normą EN 60715.
- Stosowanie w systemach bezpieczeństwa i monitoringu.
- Zasilanie urządzeń laboratoryjnych oraz systemów testujących.
- Integrację w rozdzielniach elektrycznych, systemach kontroli dostępu oraz systemach teleinformatycznych.
Zalety zasilacza impulsowego 5 V DC – bezpieczeństwo i niezawodność
Zasilacz impulsowy MCS-B 85371 oferuje wysoką sprawność (80%) oraz szereg zabezpieczeń: przeciwzwarciowe, przeciążeniowe oraz SELV, co gwarantuje bezpieczną i ciągłą pracę urządzeń. Ochrona urządzenia sprawia, że zasilacz jest odporny na awarie i nieoczekiwane przeciążenia w instalacji.
Atutami zasilacza są również:
- Szeroki zakres napięcia wejściowego AC: 95–265 V.
- Napięcie wyjściowe ustawiane w zakresie 4,2–6 V DC.
- Mostkowanie zaniku zasilania: min. 30 ms przy 115 V AC, min. 180 ms przy 230 V AC.

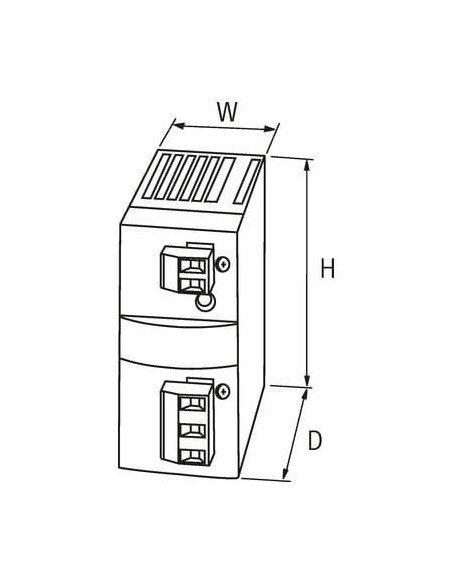

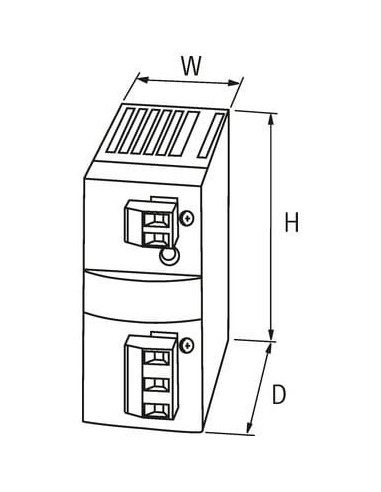

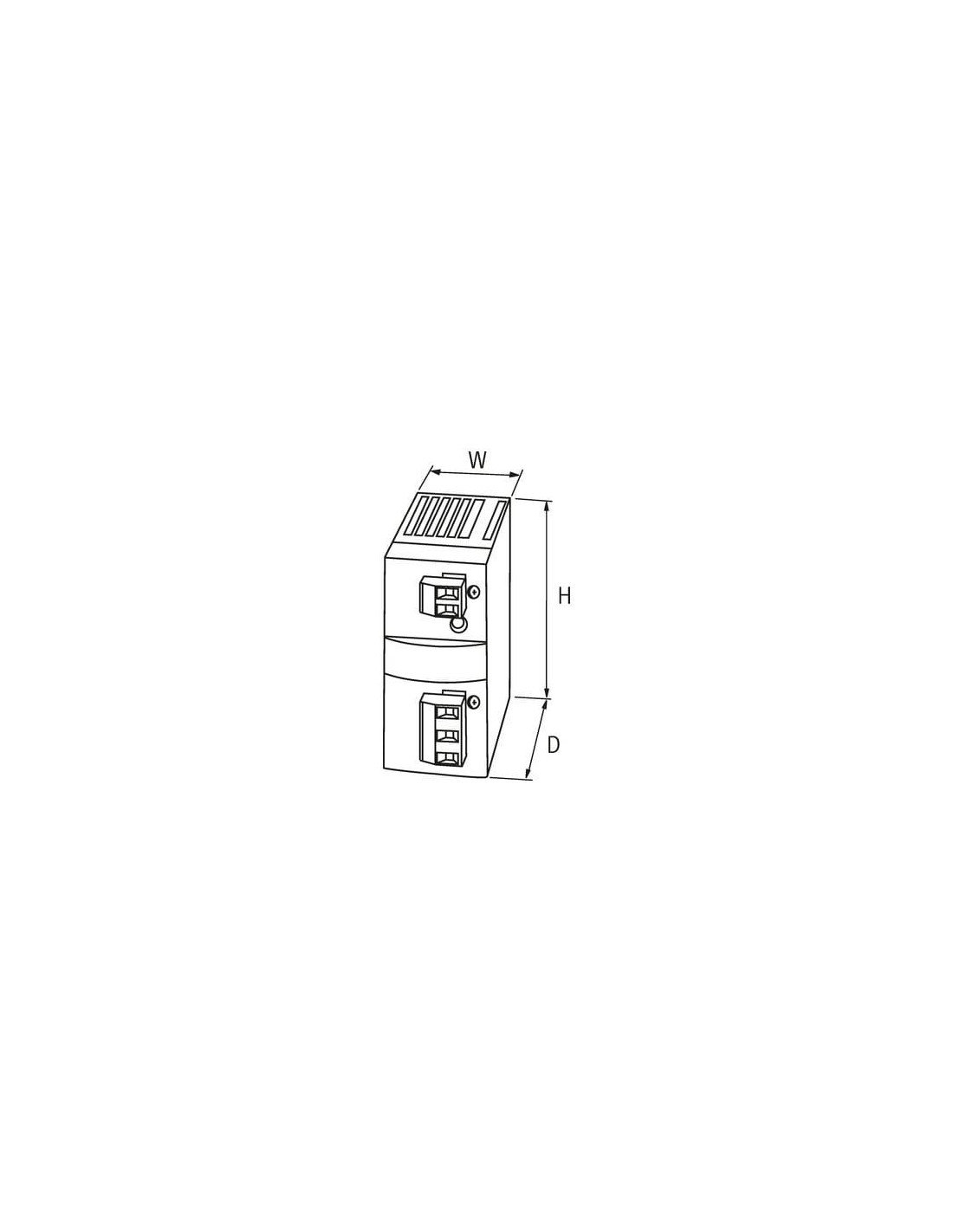

- Kompaktowe wymiary: 76 × 38 × 87,5 mm (wysokość × szerokość × głębokość).
- Wysoka niezawodność pracy w temperaturach roboczych od 0°C do 50°C.
- Łatwy montaż dzięki złączom sprężynowym FK.
Bezpieczna instalacja i szybkie uruchomienie

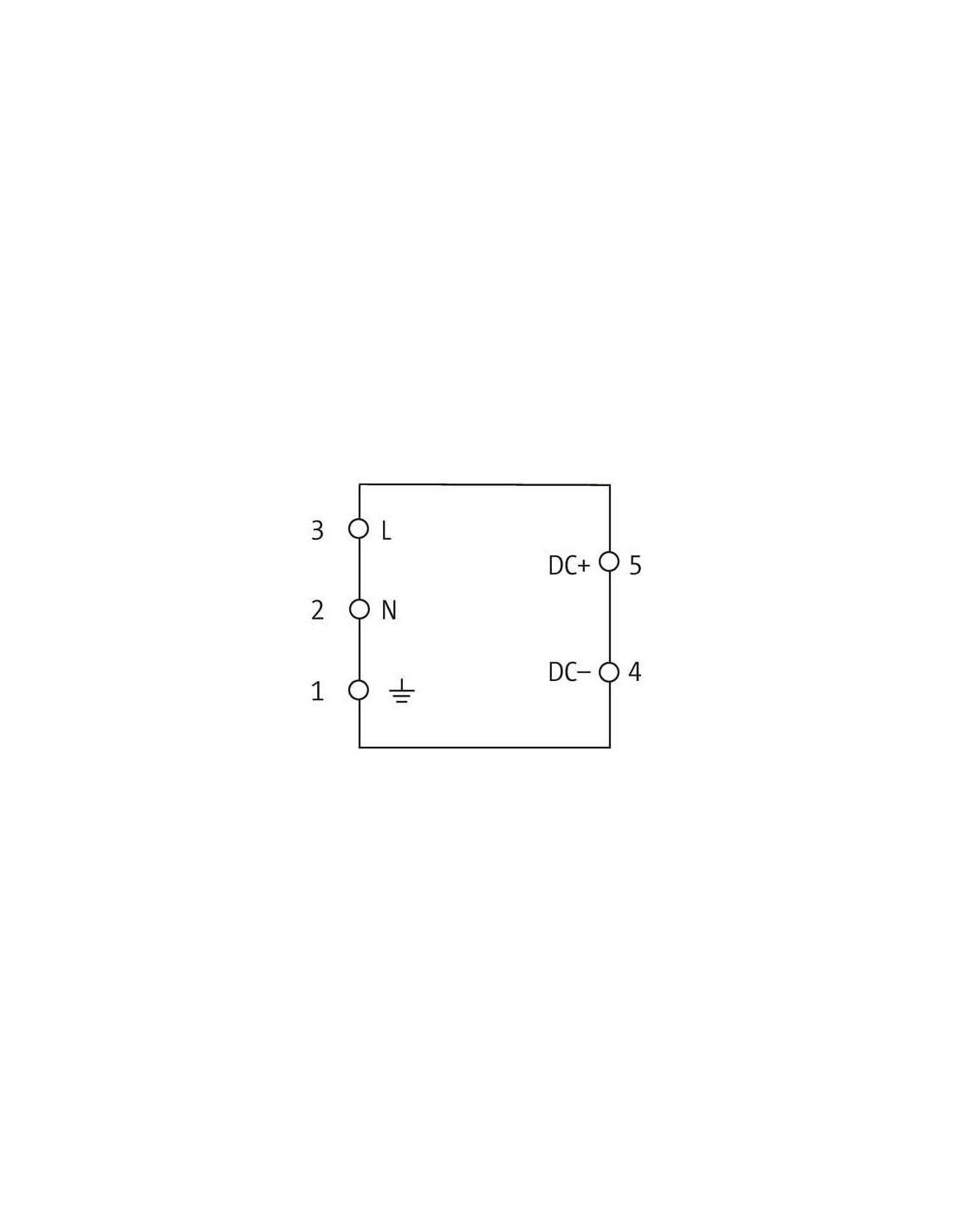

Dzięki zastosowaniu złącz sprężynowych FK, zarówno po stronie wejściowej, jak i wyjściowej, podłączenie urządzenia przebiega sprawnie i bezpiecznie. Schemat przyłączeniowy dostępny dla zasilacza upraszcza instalację i gwarantuje poprawność połączeń: wejście (L, N, PE) oraz wyjście DC (+, –).
Odporność na warunki środowiskowe
Zasilacz impulsowy MCS-B 1-fazowy 85371 został zaprojektowany do pracy w przemysłowych warunkach, wytrzymując szeroki zakres temperatur oraz wysoką wilgotność (do 95% bez kondensacji). To doskonałe rozwiązanie do aplikacji wymagających niezawodności i trwałości nawet w trudnych warunkach otoczenia.
