INPUT: 3× 324...572 V AC / 450...745 V DC
OUTPUT: 24...28 V DC
Prąd: 5 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 3 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 360 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 450 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,45 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,3 A |
| Inrush current max. | 9,5 A @ 500 V |
| Liczba faz wejścia | 3 |
| Sprawność | 92,5 % @ 3× 400 V AC, 91,8 % @ 3× 480 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 6 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 25 ms @ 3× 360 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 50 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 143 mm |
| Szerokość | 50 mm |
| Głębokość | 143 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 6 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |
| PIN 5 | 13 |
| PIN 6 | 14 |

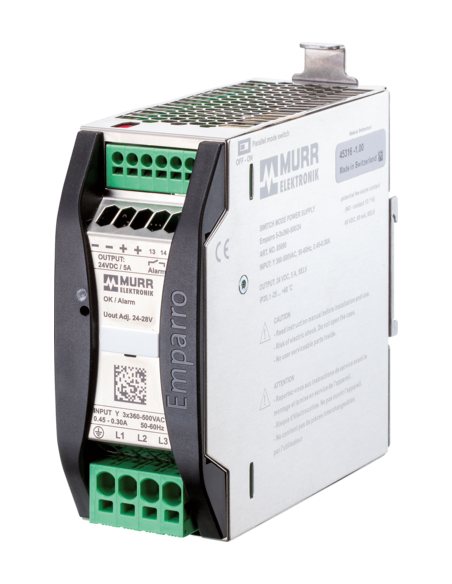

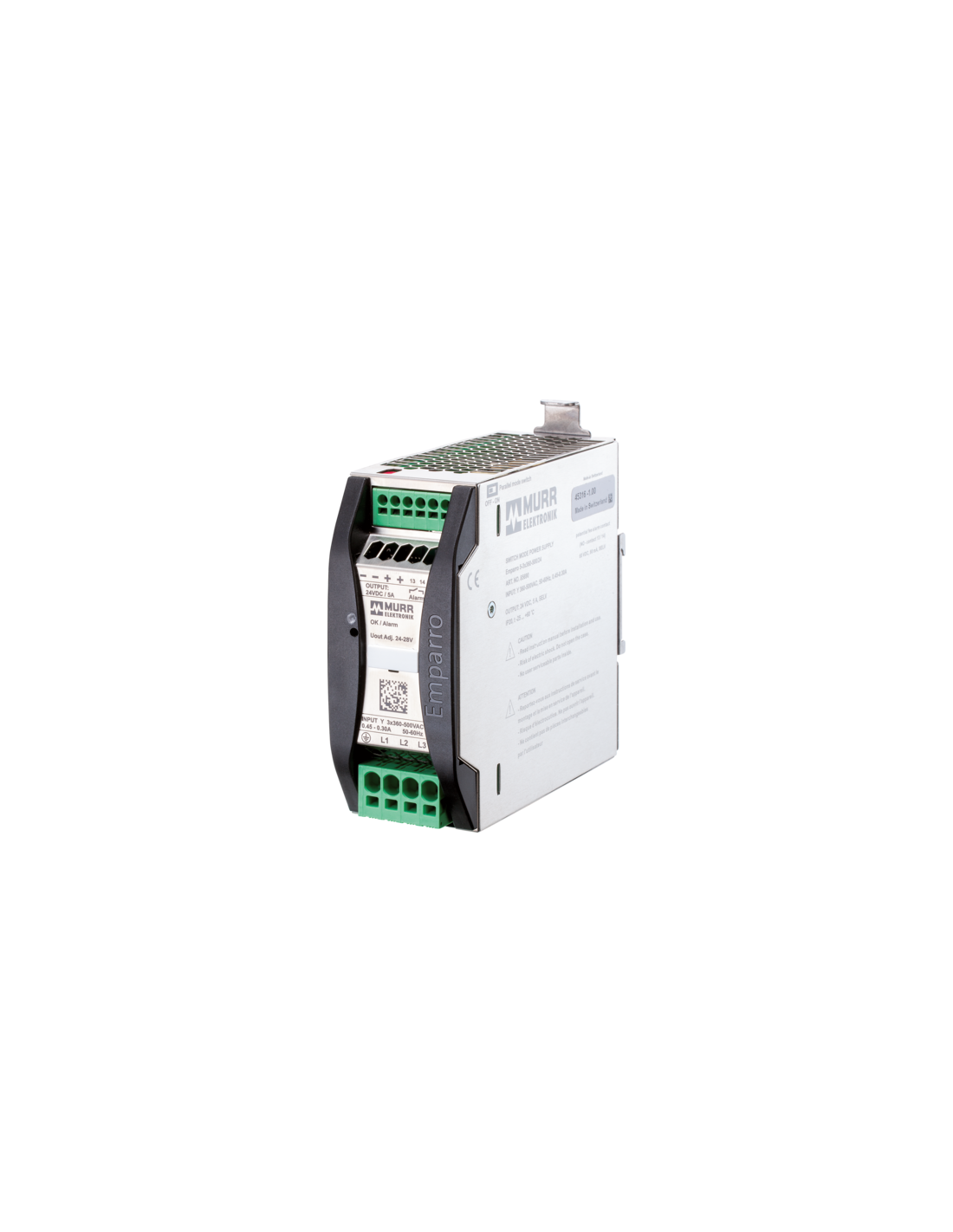

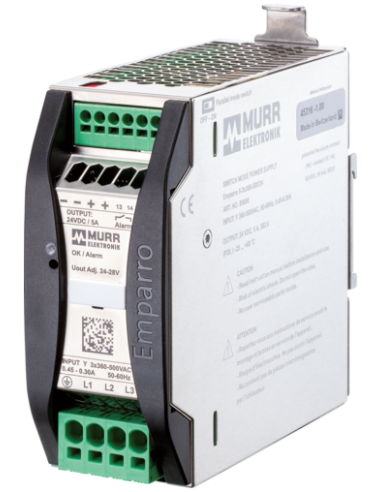

Zasilacz 3-fazowy Murrelektronik Emparro 85690 – Nowoczesne rozwiązanie do automatyki przemysłowej
Zasilacz Emparro 3-fazowy o kodzie produktu 85690 to nowoczesne urządzenie dedykowane bezpiecznemu i efektywnemu zasilaniu systemów automatyki przemysłowej. Dzięki szerokiemu zakresowi napięcia wejściowego (3× 324...572 V AC / 450...745 V DC) oraz stabilnemu napięciu wyjściowemu (24…28 V DC), zasilacz sprawdza się w najbardziej wymagających aplikacjach.
Najważniejsze cechy i zalety – zasilacz 3-fazowy 24 V DC 6 A
Model Emparro 85690 został zaprojektowany z myślą o wysokiej niezawodności oraz łatwej integracji z istniejącymi systemami:
- Wysoka sprawność energetyczna – do 92,5% przy 3×400 V AC, co przekłada się na mniejsze straty energii i niższe koszty eksploatacji.
- Możliwość połączenia równoległego i szeregowego do 3 urządzeń, co ułatwia skalowanie zasilania w większych instalacjach.
- Funkcja Power Boost (150% wydajności przez minimum 5 sekund) umożliwia tymczasowe zwiększenie obciążenia, idealna podczas rozruchów urządzeń wymagających wyższego prądu startowego.
- Pełna ochrona elektryczna obejmująca zabezpieczenie przeciwzwarciowe i przeciążeniowe, co zapewnia bezpieczeństwo zarówno zasilacza, jak i podłączonych odbiorników.
- Niezawodność w szerokim zakresie temperatur – praca możliwa od -40°C do +70°C, przechowywanie do 85°C oraz wysoka odporność na wilgotność.
- Montaż na standardowej szynie DIN TH35 (zgodność z EN 60715) pozwala na szybkie i bezproblemowe wdrożenie w szafach sterowniczych.
Typowe zastosowania zasilacza Emparro 3-fazowego 85690
Zasilacz 3-fazowy Emparro znajduje zastosowanie przede wszystkim w:
- systemach automatyki przemysłowej,
- maszynach produkcyjnych i liniach technologicznych,
- budowie szaf sterowniczych i rozdzielczych,
- infrastrukturze przemysłowej wymagającej stabilnego zasilania 24 V DC,
- instalacjach, w których ważna jest odporność na wahania napięcia oraz niezawodność działania w trudnych warunkach.
Bezpieczeństwo, certyfikaty i trwałość – Zasilacz z ochroną IP20
Zasilacz spełnia normy bezpieczeństwa SELV, posiada stopień ochrony IP20 oraz szereg międzynarodowych certyfikatów zgodności. Zabezpieczenia wyjściowe gwarantują bezpieczną eksploatację, nawet podczas awarii sieci czy chwilowych przeciążeń.
Budowa i wygoda montażu – Kompaktowe wymiary i nowoczesne złącza

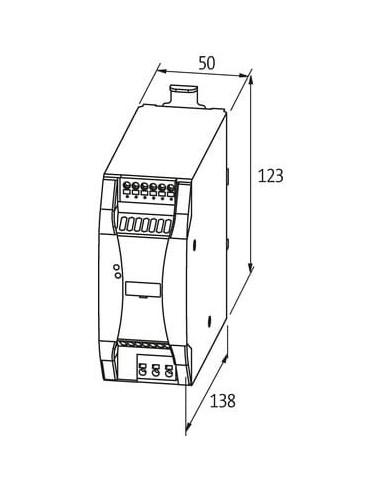

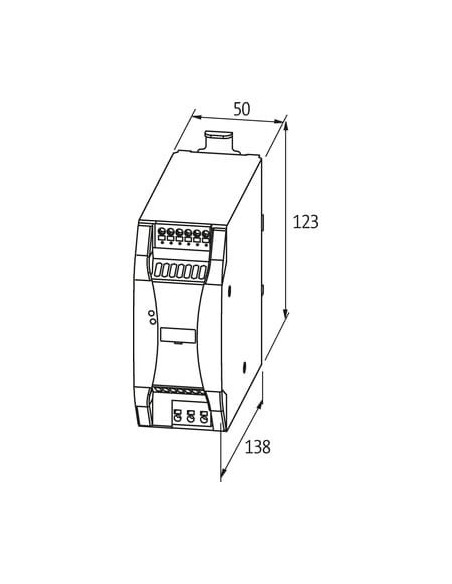

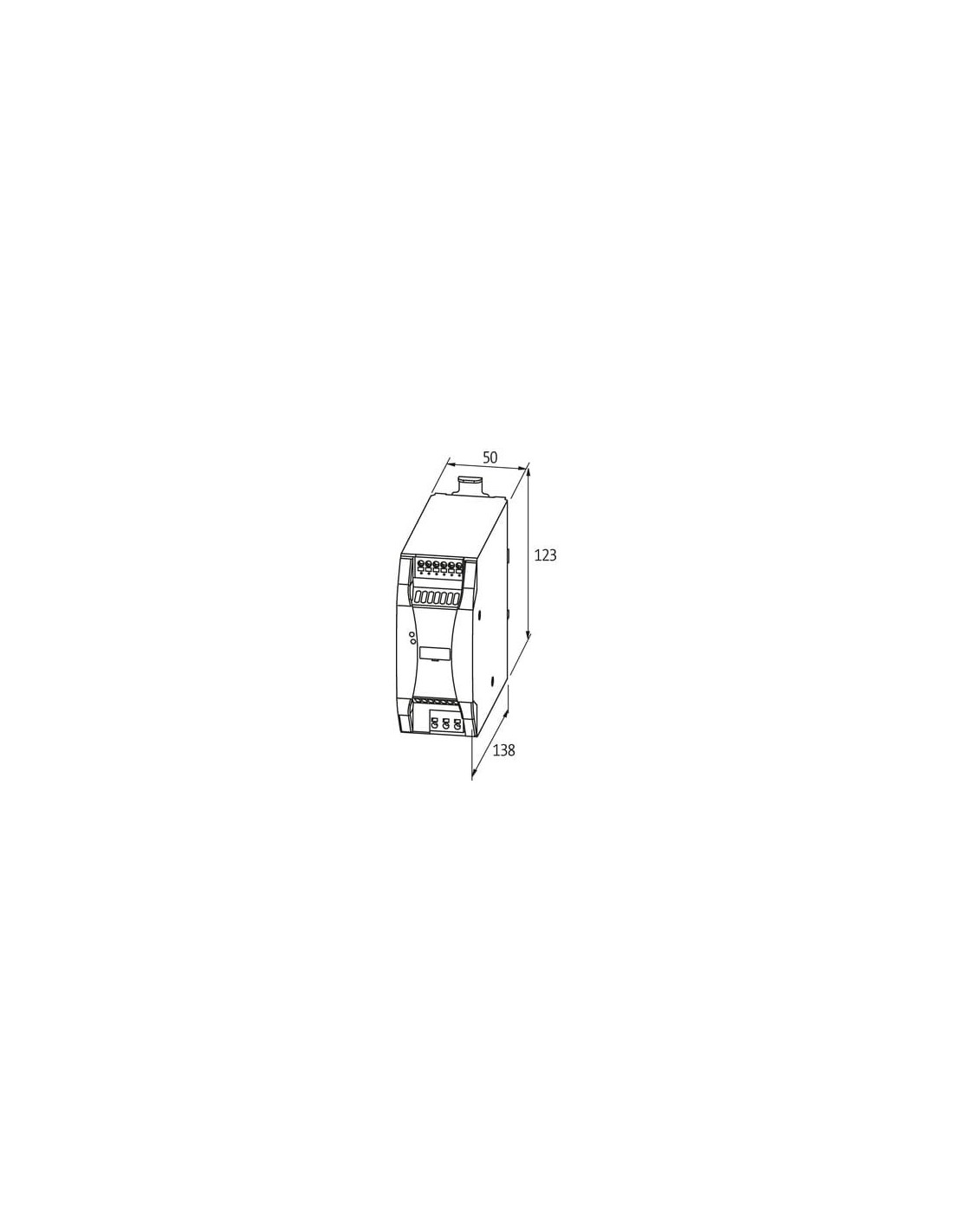

Kompaktowa obudowa o wymiarach 50 × 143 × 143 mm (szerokość x wysokość x głębokość) pozwala na zastosowanie nawet w ograniczonej przestrzeni szafy sterowniczej. Złącza sprężynowe FK zapewniają szybkie i pewne podłączenie przewodów zarówno po stronie wejścia (4-biegunowe), jak i wyjścia (6-biegunowe), co skraca czas montażu oraz zwiększa niezawodność instalacji.
Dlaczego warto wybrać zasilacz Murrelektronik Emparro 3-fazowy 85690?
- Stabilne i regulowane zasilanie 24-28 V DC.
- Wyjątkowa trwałość oraz odporność na trudne warunki pracy.
- Uniwersalność zastosowań w przemyśle i automatyce.
- Szeroki zakres napięć wejściowych dla łatwiejszej integracji.
Zasilacz 3-fazowy Emparro 85690 to niezawodne i funkcjonalne rozwiązanie dla profesjonalnych aplikacji, w których wymagana jest pełna kontrola i bezpieczeństwo zasilania niskonapięciowego.
