INPUT: 95...265 V AC
OUTPUT: 24 V DC +3/-1%
Prąd: 2.5 A
Mostkowanie zaniku zasilania min.
min. 15 ms (110 V AC); min. 80 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 110 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 95 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 110 V |
| Napięcie wejściowe DC maks. | 300 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,04 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,63 A |
| Inrush current max. | 20 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 85 % @ 110 V AC, 87 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 2,5 A |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 120 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 76 mm |
| Szerokość | 38 mm |
| Głębokość | 108 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 40 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | - |
| PIN 2 | + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |

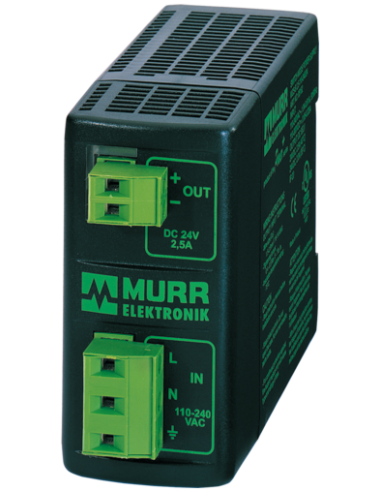

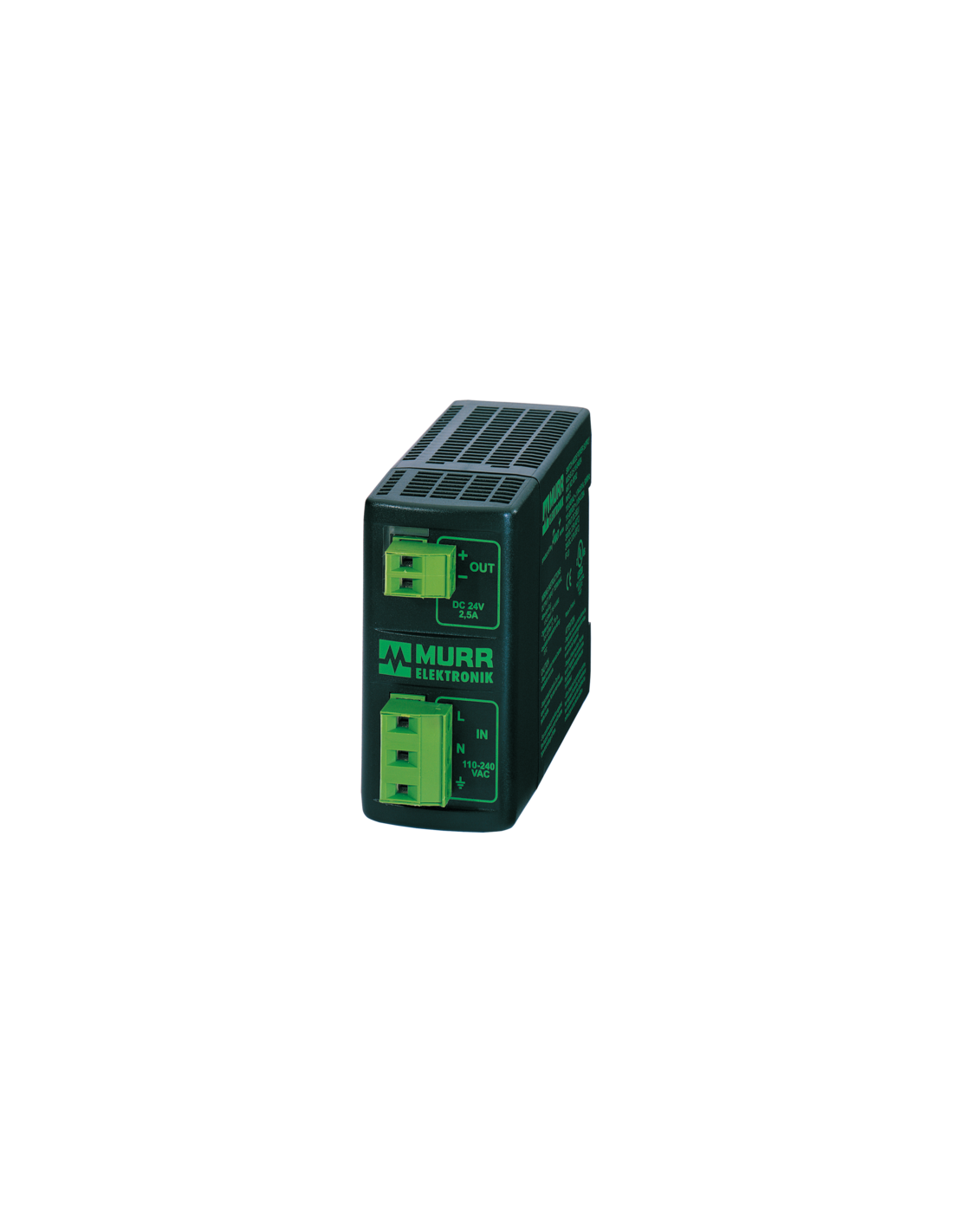

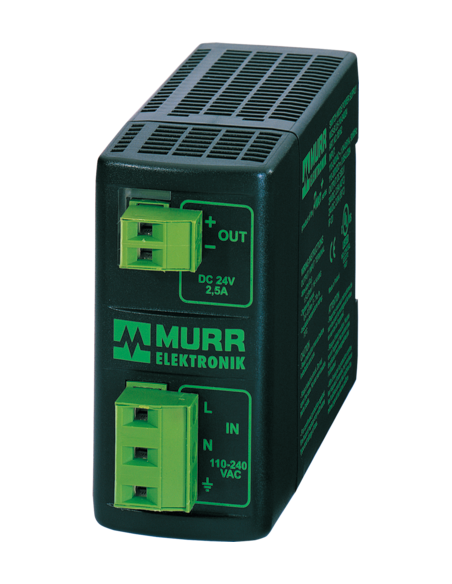

Zasilacz impulsowy MCS-B 1-fazowy 24V DC 2,5A Murrelektronik 85162 – niezawodne zasilanie przemysłowe
Zasilacz impulsowy MCS-B 1-fazowy marki Murrelektronik o kodzie 85162 to rozwiązanie dedykowane profesjonalnym aplikacjom, które wymagają stabilnego zasilania 24V DC przy prądzie wyjściowym do 2,5A. Urządzenie doskonale sprawdza się w środowisku przemysłowym, automatyce oraz aplikacjach związanych z systemami sterowniczymi, gdzie niezawodność i bezpieczeństwo są kluczowe.
Najważniejsze zalety zasilacza impulsowego 24V DC Murrelektronik
- Płynna regulacja napięcia wyjściowego w zakresie od 22V do 28V DC umożliwia precyzyjne dostosowanie do wymagań odbiorników.
- Szeroki zakres napięcia wejściowego 95...265V AC oraz możliwość pracy przy zasilaniu DC (110...300V).

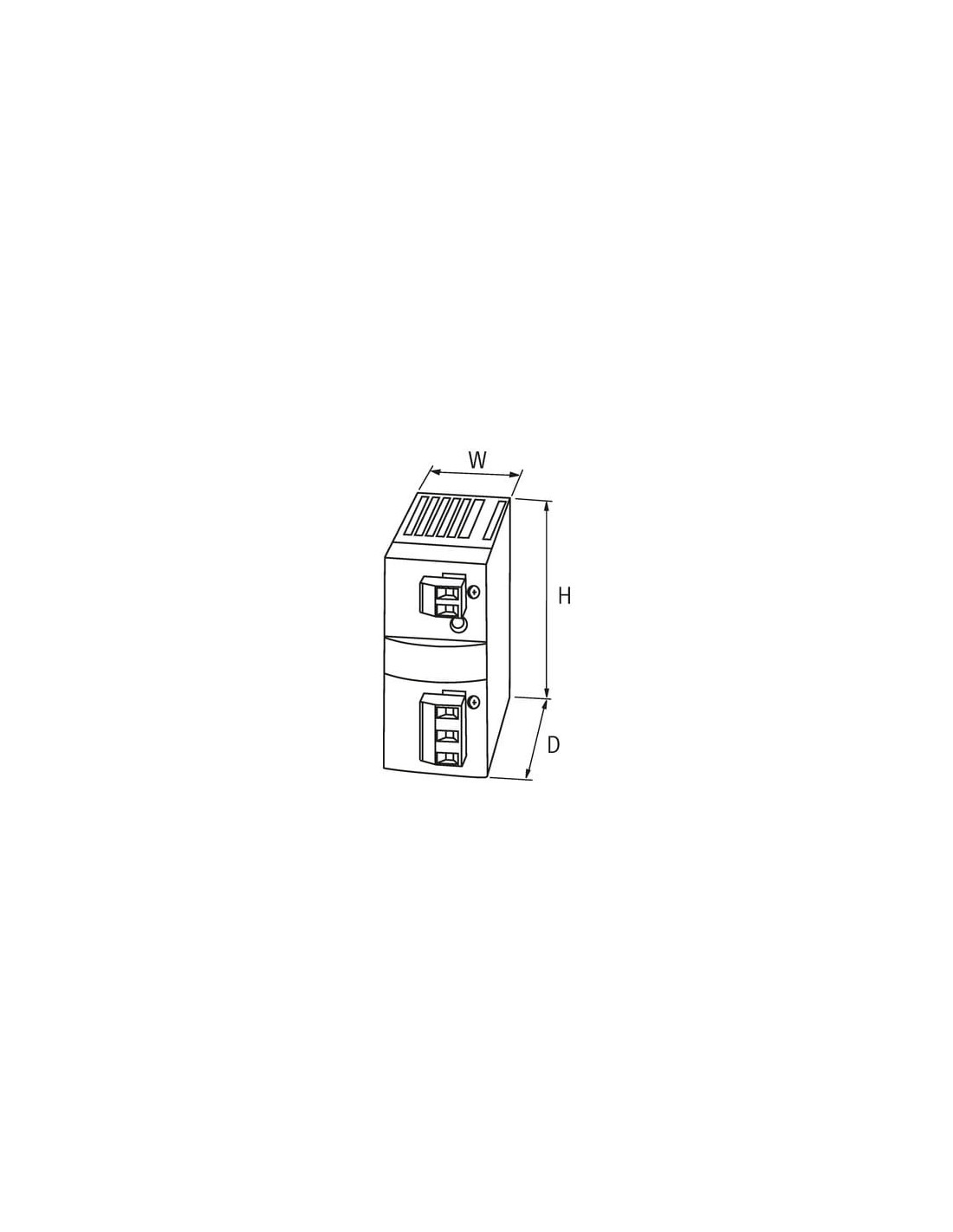

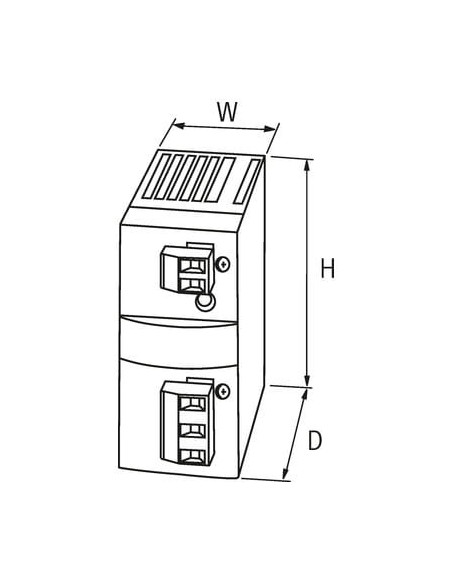

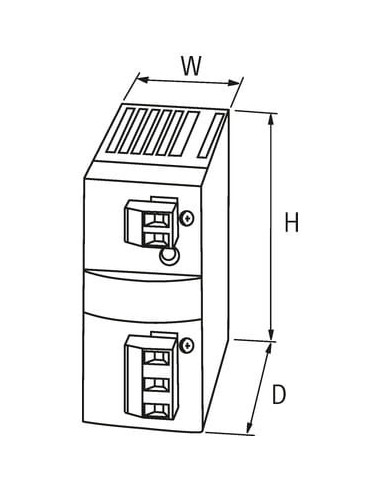

- Kompaktowe wymiary (76 x 38 x 108 mm) pozwalają na łatwy montaż w ograniczonej przestrzeni rozdzielnicy.
- Montaż na szynie DIN TH35 (EN 60715) zapewnia szybki i bezpieczny sposób instalacji.
- Wysoki poziom bezpieczeństwa – zgodność z normą SELV oraz zabezpieczenie przed przeciążeniem i zwarciem wyjścia.
- Możliwość łączenia równoległego i szeregowego (do 5 urządzeń równolegle, 2 w szeregu), co pozwala na rozszerzenie systemu zasilania w zależności od potrzeb instalacji.
- Zaciski sprężynowe zapewniają pewny i szybki montaż okablowania, są odporne na wibracje oraz gwarantują długotrwałą stabilność połączeń.
Typowe zastosowania zasilacza MCS-B 85162
Zasilacz impulsowy Murrelektronik 85162 doskonale sprawdza się w wielu sektorach przemysłu:
- Automatyka przemysłowa – zasilanie sterowników PLC, czujników, modułów przekaźnikowych, paneli operatorskich.
- Budowa maszyn – zapewnia stabilne zasilanie urządzeń wykonawczych oraz komponentów automatyki.
- Systemy bezpieczeństwa i monitoringu – zasilanie central alarmowych, kamer CCTV oraz systemów kontroli dostępu.
- Szafy sterownicze – pełni rolę głównego źródła napięcia dla rozbudowanych układów sterowania.
- Infrastruktura budynkowa – zastosowanie w systemach BMS oraz systemach oświetlenia awaryjnego.
Warunki pracy i odporność środowiskowa
Zasilacz może pracować w szerokim zakresie temperatury otoczenia od -25°C do +40°C, a jego parametry są zoptymalizowane do pracy w wysokiej wilgotności (do 95% bez kondensacji), co sprawia, że urządzenie jest odporne na trudne warunki przemysłowe oraz zmienne środowisko instalacji.
Montaż i łatwość podłączenia zasilacza impulsowego

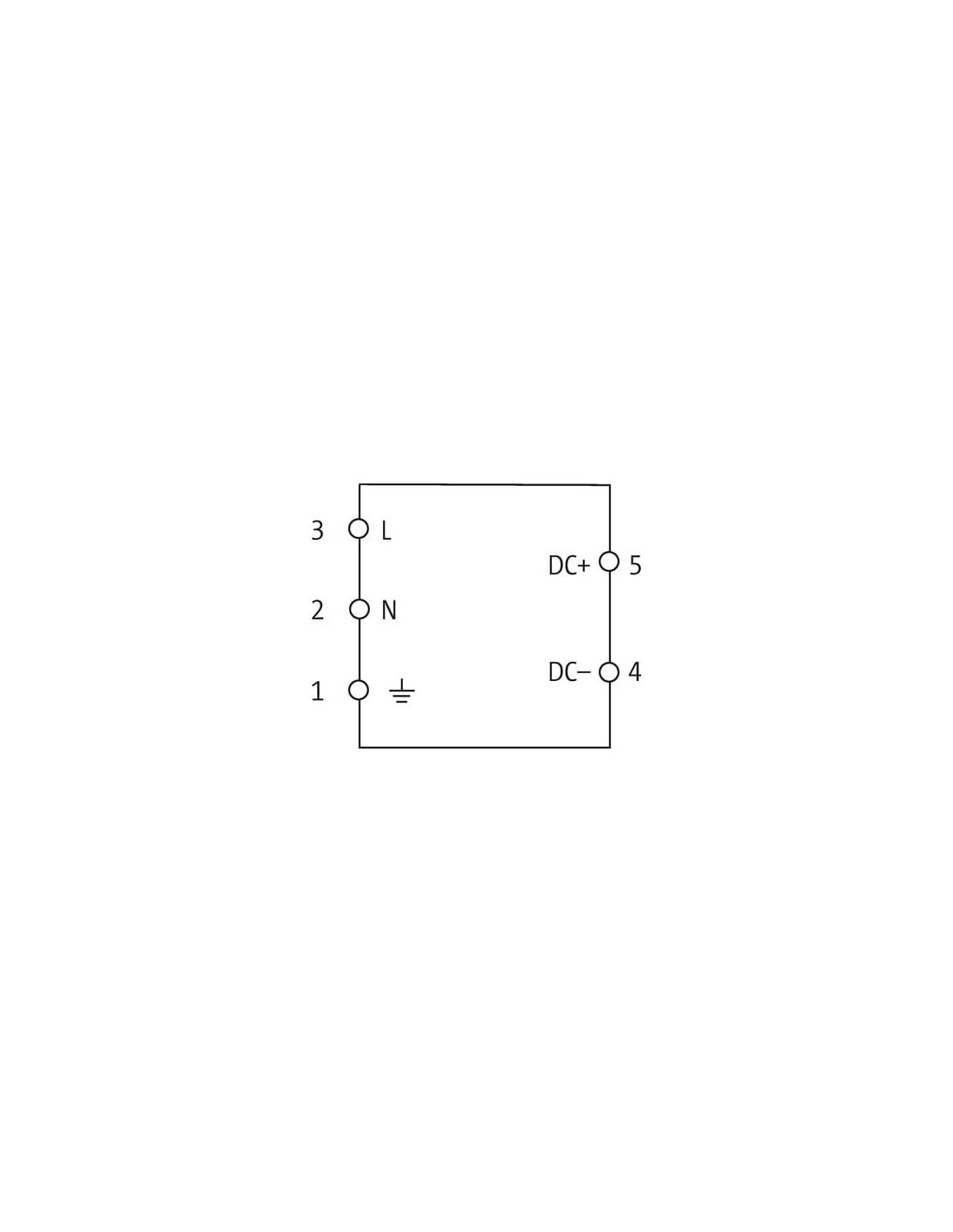

Montaż na szynie DIN oraz złącza sprężynowe FK czynią instalację intuicyjną i wyjątkowo szybką. Przewidziano osobne złącza dla napięcia zasilania (L, N, PE) oraz wyjścia DC (+, -), co gwarantuje przejrzystość i bezpieczeństwo podłączeń.
Zasilacz impulsowy MCS-B 1-fazowy Murrelektronik 85162 stanowi istotny element każdej profesjonalnej instalacji automatyki, gdzie kluczowe jest stabilne i bezpieczne zasilanie urządzeń przy zachowaniu kompaktowych wymiarów oraz łatwości montażu.
