INPUT: 90...265 V AC
OUTPUT: 24...28 V DC
Prąd: 10 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 90 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 90 V |
| Napięcie wejściowe DC maks. | 250 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2,7 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,1 A |
| Inrush current max. | 25 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 88 % @ 115 V AC, 90 % @ 230 V AC |
Dane elektryczne | Wyjście
| Wybierana charakterystyka wyłączania | zworka z przodu (automatyczny restart lub definitywne wyłączenie) |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Prąd wyjściowy (UL) | 12 A |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 200 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 127 mm |
| Szerokość | 68 mm |
| Głębokość | 204 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

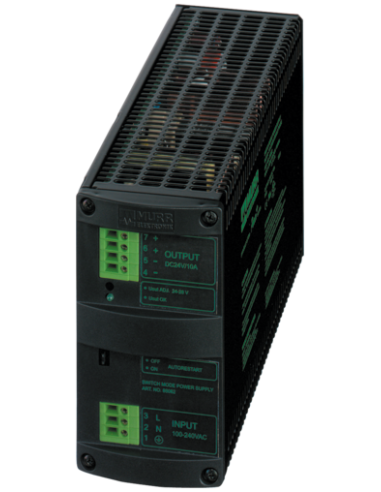

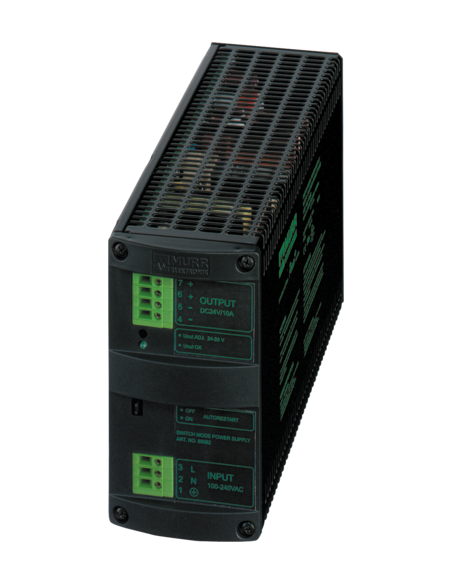

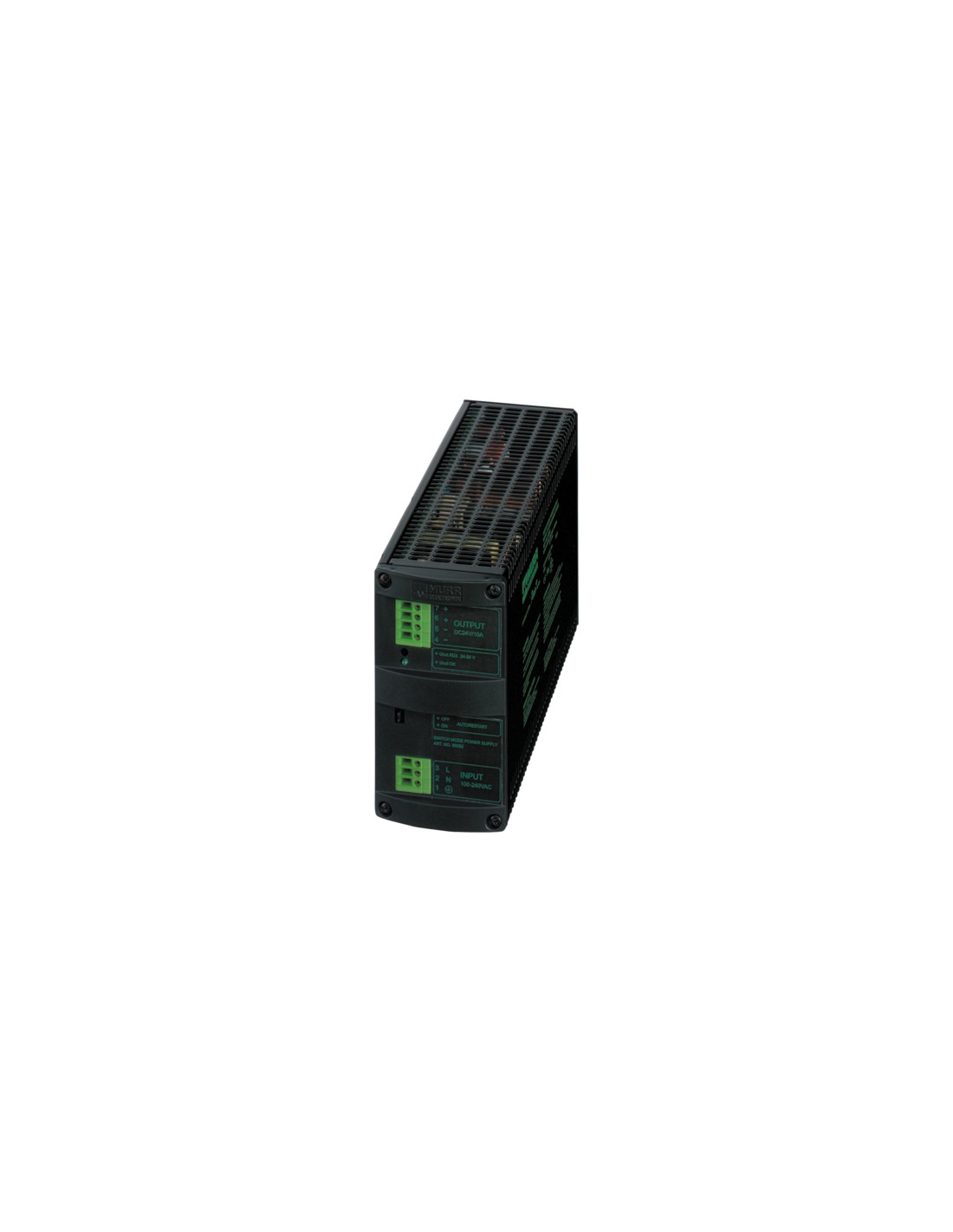

Zasilacz impulsowy MCS 1-fazowy 24V 10A – profesjonalne rozwiązanie do instalacji przemysłowych
Zasilacz impulsowy MCS 1-fazowy 85062 to wysokiej jakości urządzenie przeznaczone do zasilania systemów automatyki, sterowania oraz szeroko pojętych instalacji przemysłowych, które wymagają stabilnego i niezawodnego zasilania prądem stałym. Dzięki szerokiemu zakresowi napięcia wejściowego (90...265 V AC lub 90...250 V DC) oraz wyjściowego (24...28 V DC), zasilacz idealnie sprawdzi się w różnych środowiskach pracy.
Najważniejsze cechy zasilacza impulsowego MCS 1-fazowego
- Uniwersalne zastosowanie: Zasilacz doskonale sprawdza się w szafach sterowniczych, systemach automatyki budynkowej, maszynach przemysłowych, technologii procesowej oraz systemach zabezpieczeń.
- Duża wydajność prądowa: Zapewnia prąd wyjściowy 10 A, co pozwala na zasilenie rozbudowanych instalacji lub wielu odbiorników jednocześnie.
- Pełna ochrona instalacji: Funkcje ochrony przeciążeniowej i przeciwzwarciowej umożliwiają bezpieczną eksploatację oraz ochronę podłączonych urządzeń.
- Możliwość łączenia równoległego oraz szeregowego: Umożliwia tworzenie modułowych układów zasilania oraz zwiększenie niezawodności lub sumarycznej mocy.
- Wysoka sprawność energetyczna: Efektywność pracy nawet do 90%, co przekłada się na niższe straty energii oraz mniejsze nagrzewanie się urządzenia.
- Wygodny montaż na szynie DIN (TH35): Szybka i pewna instalacja zgodnie z normą EN 60715.
- Kompaktowa obudowa: Wymiary 127 mm x 68 mm x 204 mm umożliwiają zastosowanie zasilacza nawet w ograniczonych przestrzeniach.
- Certyfikaty jakości: Zasilacz posiada międzynarodowe certyfikaty zgodności, co gwarantuje wysokie standardy wykonania i bezpieczeństwa.
Zastosowanie i możliwości wykorzystania zasilacza 24V 10A
To wydajne źródło zasilania znajduje zastosowanie w szerokim spektrum projektów inżynieryjnych i jest szczególnie polecane w:
- Instalacjach automatyki przemysłowej i budynkowej
- Systemach sterowania maszynami oraz układami transportowymi
- Aplikacjach robotycznych oraz systemach montażowych
- Zasilaniu czujników, sterowników PLC oraz przekaźników
- Systemach monitoringu, telewizji przemysłowej oraz zabezpieczeń
- Układach wymagających bezpiecznego napięcia SELV

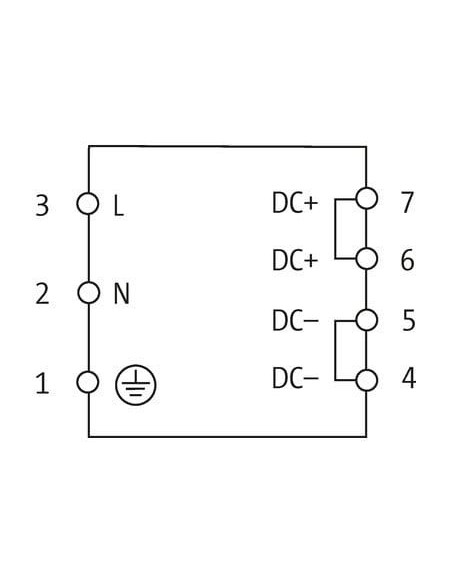

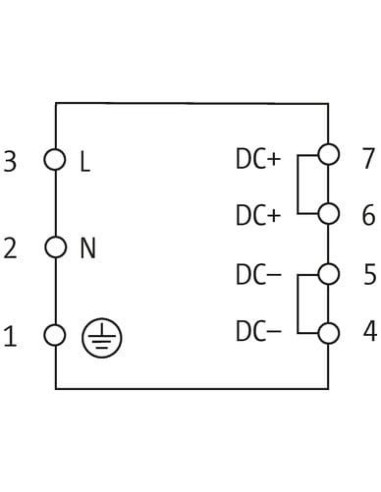

Budowa i schemat podłączenia zasilacza impulsowego
Produkt wyróżnia się solidną konstrukcją oraz praktycznymi rozwiązaniami w zakresie podłączania przewodów. Zaciski sprężynowe FK umożliwiają szybki i pewny montaż przewodów zasilających oraz wyjściowych. Schemat połączeń zapewnia intuicyjny i bezpieczny montaż:
- Wejście: 3-biegunowe złącze (PE, N, L)
- Wyjście: 4-biegunowe złącze (+DC, -DC)
Możliwość wyboru charakterystyki wyłączania (automatyczny restart lub definitywne wyłączenie) pozwala dostosować pracę urządzenia do wymagań konkretnej aplikacji.
Odporność na warunki środowiskowe i niezawodność
Zasilacz MCS 1-fazowy został zaprojektowany z myślą o pracy w trudnych warunkach przemysłowych. Zakres temperatury roboczej od 0°C do 60°C sprawia, że urządzenie doskonale sprawdza się zarówno w zamkniętych szafach, jak i w otwartych przestrzeniach przemysłowych. Wysoka odporność na wilgotność do 95% bez kondensacji umożliwia zastosowanie także w wymagających środowiskach produkcyjnych.
Dlaczego warto wybrać zasilacz impulsowy 24V 10A?
- Niezawodność i długa żywotność dzięki wysokiej jakości komponentom
- Uniwersalność i szeroki zakres zastosowań
- Bezpieczeństwo podłączonych urządzeń dzięki wielopoziomowym zabezpieczeniom
- Łatwy montaż i intuicyjna obsługa
Profesjonalny zasilacz impulsowy MCS 1-fazowy 85062 to gwarancja stabilnego zasilania oraz bezpieczeństwa użytkowania w każdym projekcie przemysłowym i automatyzacji budynków.
