INPUT: 3× 360...520 V AC / 480...745 V DC
OUTPUT: 22...28 V DC
Prąd: 10 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 480 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy AC (3-fazowy) | 0,8 A |
| Inrush current max. | 15 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Liczba faz wejścia | 3 |
| Sprawność | 90 % @ 3× 400 V AC, 90 % @ 3× 520 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Czas Power Boost min. | 4 s |
| Mostkowanie zaniku zasilania min. | 19 ms @ 400 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 100 mV |
Diagnozy
| Styk sygnalizacyjny | tak |
| Alarm contact message type | Komunikat zbiorczy |
| Alarm contact triggers @ | 30 V DC / 0.1 A |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane materiałowe
| Zgodna z normą powłoka PCB | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

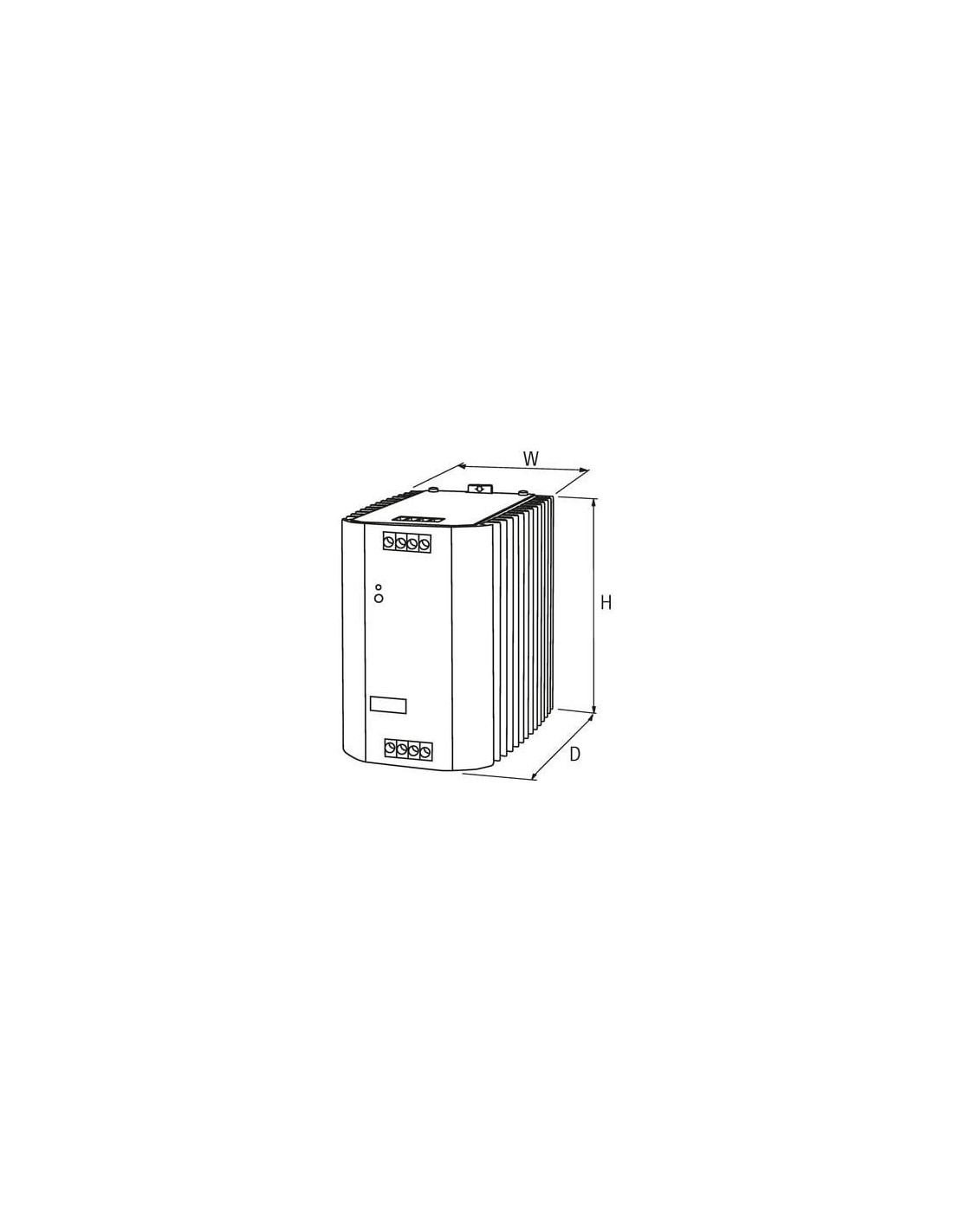

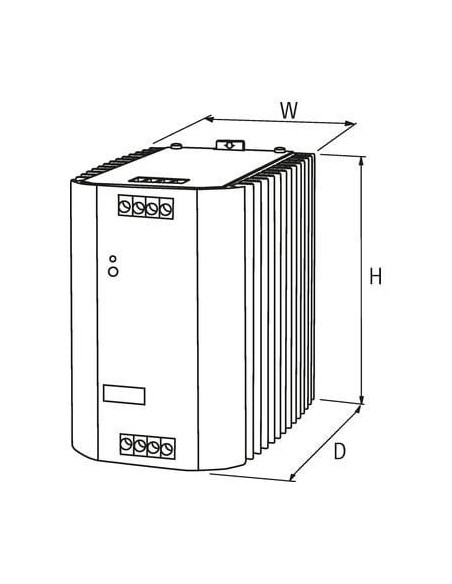

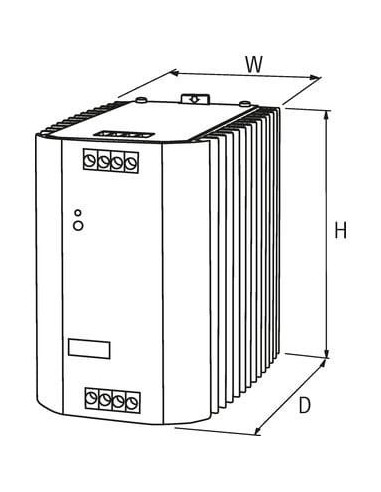

| Wysokość | 132 mm |
| Szerokość | 93 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |

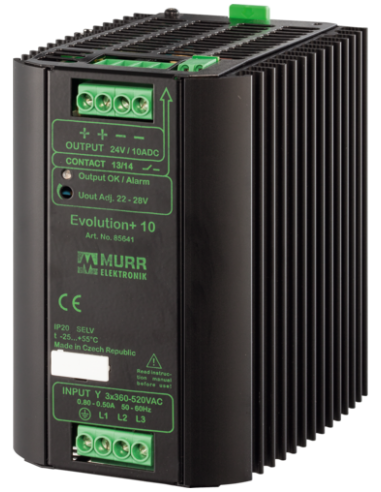

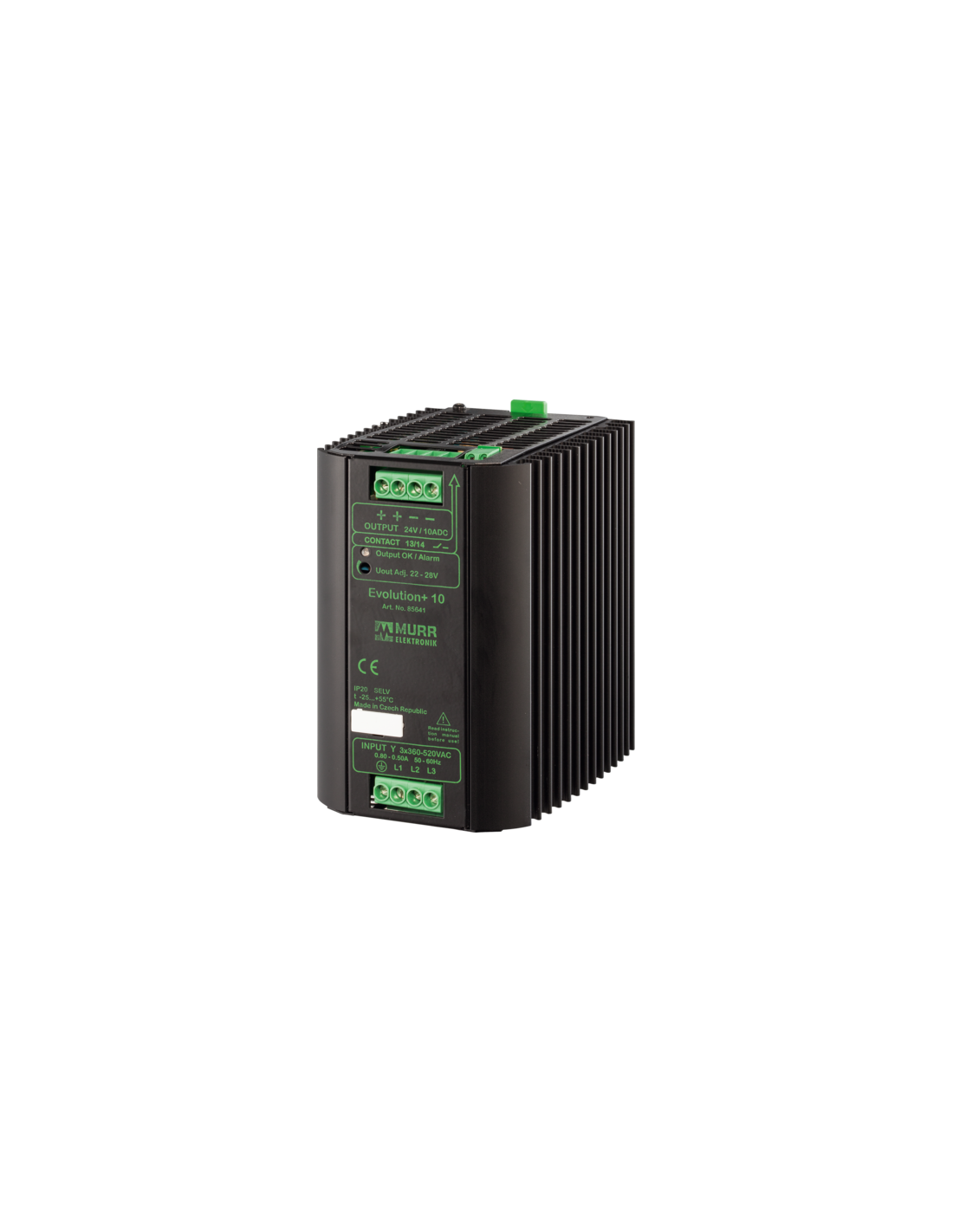

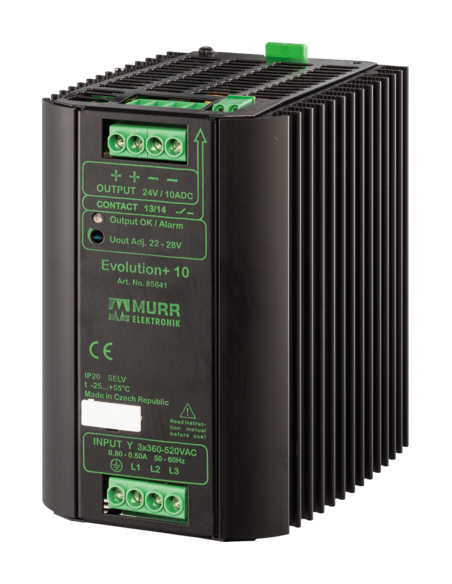

Zasilacz impulsowy 3-fazowy Evolution+ 85641 – Wydajne zasilanie przemysłowe
Zasilacz impulsowy Evolution+ 3-fazowy 85641 marki Murr Elektronik to wysokiej klasy urządzenie dedykowane do zastosowań przemysłowych, które wymagają niezawodnego i stabilnego zasilania. Dzięki szerokiemu zakresowi napięcia wejściowego oraz możliwości regulacji napięcia wyjściowego zasilacz znajduje zastosowanie w różnorodnych systemach automatyki i instalacjach przemysłowych.
Kluczowe cechy zasilacza Evolution+ 85641 24V DC 10A
- Szeroki zakres napięcia wejściowego: AC 3× 360...520 V lub DC 480...745 V, co umożliwia pracę w różnych warunkach przemysłowych.
- Wysoka moc wyjściowa: napięcie regulowane w zakresie 22...28 V DC oraz prąd wyjściowy do 10 A.
- Możliwość łączenia urządzeń: do 5 urządzeń równolegle i 2 szeregowo, co zapewnia elastyczność w rozbudowie instalacji.
- Funkcja Power Boost: krótkotrwały wzrost mocy do 150% przez 4 sekundy, co pozwala na obsługę chwilowych przeciążeń.
- Wysoka sprawność: sięgająca 90%, co gwarantuje energooszczędną pracę nawet przy dużym obciążeniu.
- Zaawansowane zabezpieczenia: ochrona przeciwzwarciowa i przeciążeniowa oraz stopień ochrony IP20.
- Diagnostyka i monitoring: wbudowany styk sygnalizacyjny umożliwiający zdalne monitorowanie pracy zasilacza.
Zastosowania zasilacza Evolution+ 85641 w automatyce i przemyśle
Zasilacz impulsowy Evolution+ 85641 jest doskonałym wyborem wszędzie tam, gdzie niezawodność oraz stabilność napięcia mają kluczowe znaczenie. Może być z powodzeniem stosowany w:
- szafach sterowniczych systemów automatyki przemysłowej,
- aplikacjach robotycznych oraz liniach produkcyjnych,
- systemach kontroli i monitoringu procesów,
- zasilaniu urządzeń infrastruktury technicznej budynków,
- instalacjach oświetlenia LED oraz systemach telekomunikacyjnych.
Wytrzymałość i dopasowanie do trudnych warunków pracy
Zasilacz został zaprojektowany z myślą o wymagających środowiskach. Obudowa przystosowana jest do montażu na szynie DIN (TH35, EN 60715), co znacznie ułatwia instalację w typowych szafach sterowniczych. Szeroki zakres temperatur roboczych od -25°C do +70°C oraz odporność na wilgotność (do 95% bez kondensacji) pozwalają na pracę w różnorodnych warunkach przemysłowych.
Bezpieczeństwo i zgodność z normami
Zasilacz Evolution+ 85641 spełnia wymogi standardów bezpieczeństwa, m.in. SELV, oraz posiada zgodność z normą SEMI F47. Dzięki temu gwarantuje ochronę urządzeń końcowych oraz użytkowników przed awariami i przepięciami. Zgodność z normą powłoki PCB dodatkowo zwiększa trwałość i niezawodność urządzenia.
Podsumowanie – profesjonalny zasilacz do wymagających aplikacji
Evolution+ 85641 to niezawodny, trójfazowy zasilacz impulsowy o szerokim zakresie napięć wejściowych i wyjściowych, wysokiej sprawności oraz rozbudowanych zabezpieczeniach. Idealnie sprawdzi się w każdej instalacji przemysłowej i automatyce, gdzie wymagana jest pewność działania oraz możliwość łatwej rozbudowy.
