INPUT: 100...265 V AC
OUTPUT: 24 V DC +3/-1%
Prąd: 10 A
Mostkowanie zaniku zasilania min.
min. 15 ms (115 V AC); min. 115 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 115 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 100 V |
| Napięcie wejściowe AC maks. | 265 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 3,4 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 2,2 A |
| Inrush current max. | 40 A |
| Dobezpieczenie zewnętrzne maks. | 16 A |
| Sprawność | 83 % @ 115 V AC, 85 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 128 mm |
| Szerokość | 68 mm |
| Głębokość | 165 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 40 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |

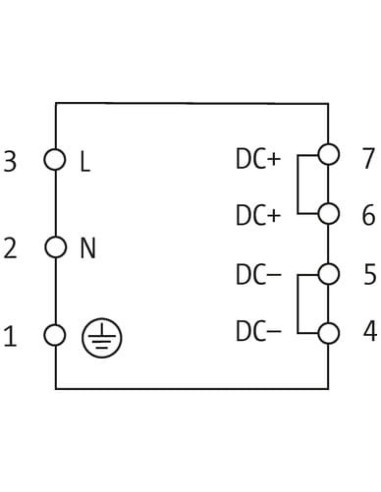

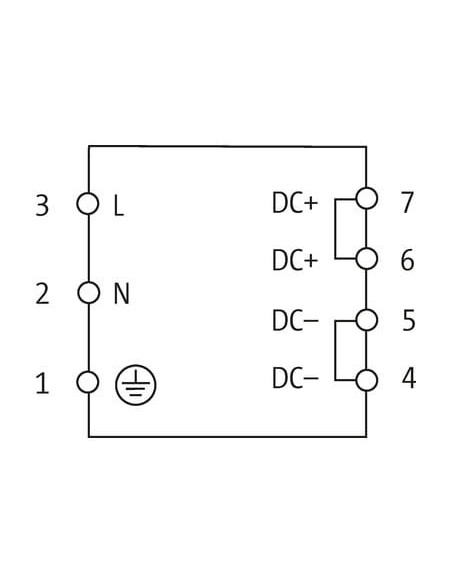

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

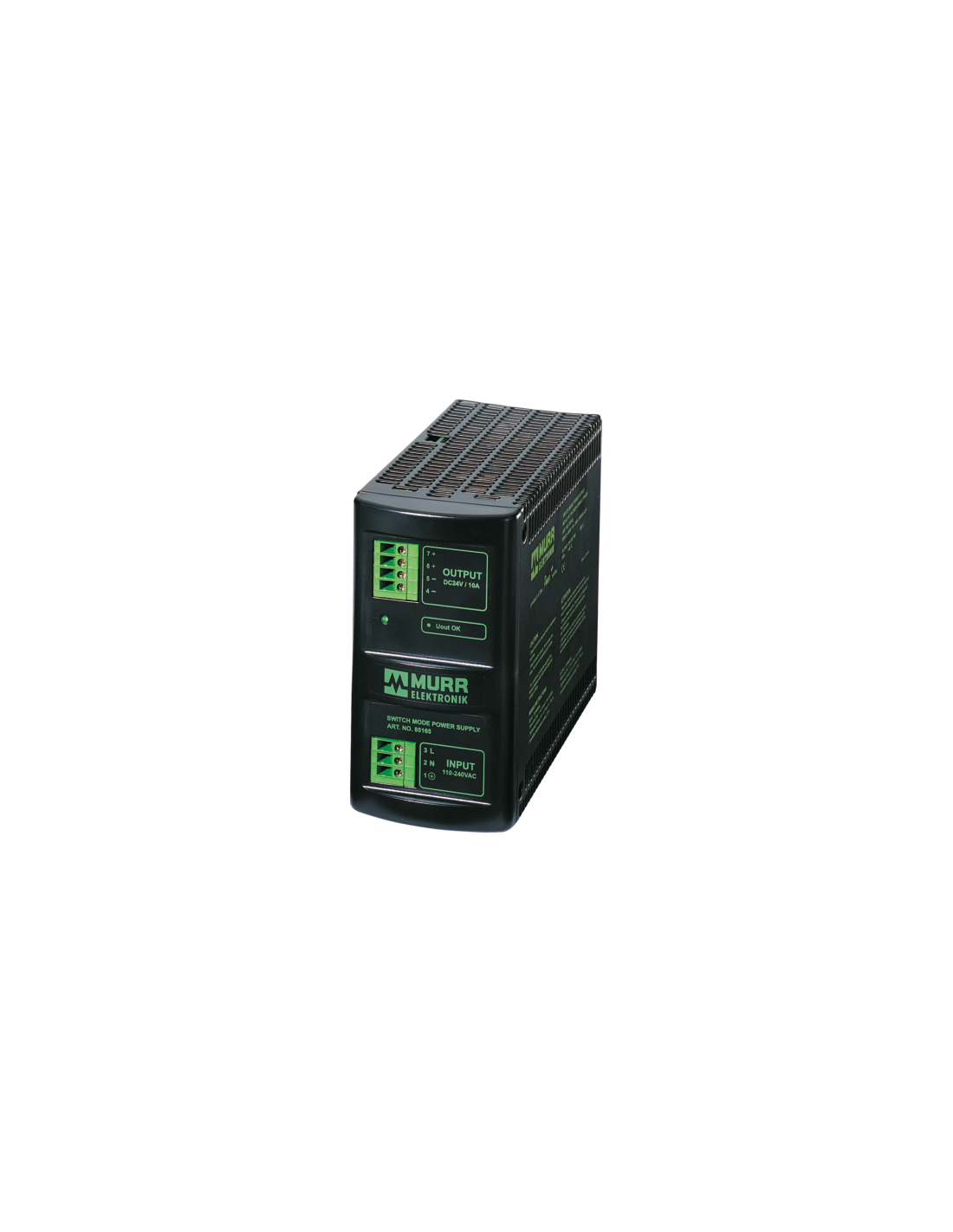

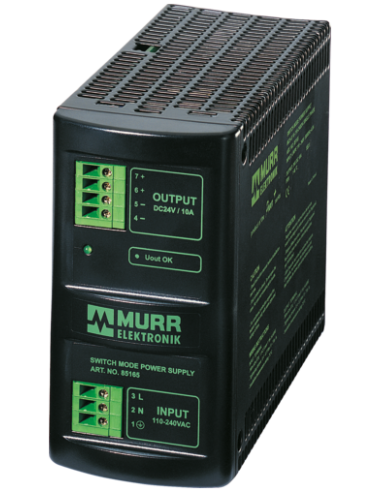

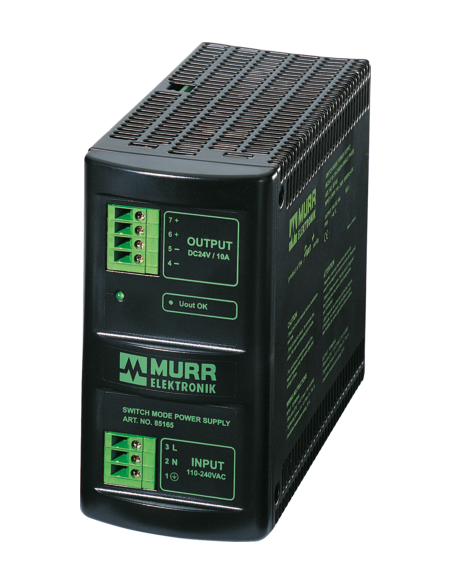

Zasilacz impulsowy 1-fazowy MCS-B 85165 – profesjonalne zasilanie przemysłowe
Zasilacz impulsowy 1-fazowy MCS-B 85165 firmy Murrelektronik to niezawodne źródło zasilania dla systemów automatyki, sterowania maszyn oraz układów przemysłowych. Oferuje wydajność i stabilność, które są niezbędne w wymagających aplikacjach technologicznych.
Najważniejsze cechy zasilacza impulsowego 24V DC 10A
- Szeroki zakres napięcia wejściowego: kompatybilność z sieciami 100–265 V AC, co umożliwia pracę w różnych instalacjach na całym świecie.
- Wysoka wydajność: prąd wyjściowy 10 A przy napięciu 24 V DC pozwala na zasilanie nawet rozbudowanych systemów.
- Kompaktowe wymiary: ułatwiają montaż w szafach sterowniczych i na szynach DIN TH35 (zgodność z EN 60715).
- Bezpieczne zabezpieczenia: ochrona przeciążeniowa i przeciwzwarciowa zwiększa bezpieczeństwo aplikacji oraz chroni podłączone urządzenia.
- Możliwość łączenia równoległego i szeregowego: elastyczność w konfiguracji zasilania dla bardziej rozbudowanych systemów.
- Trwałość i odporność na warunki środowiskowe: praca w zakresie temperatury od -25°C do +40°C oraz wilgotności do 95% (bez kondensacji).
Typowe zastosowania zasilacza impulsowego MCS-B 85165
Zasilacz impulsowy 24V DC 10A przeznaczony jest do zasilania różnych urządzeń automatyki przemysłowej, paneli sterowniczych, czujników, siłowników, urządzeń komunikacyjnych oraz modułów sterujących. Dzięki możliwości pracy w trudnych warunkach oraz szerokiemu zakresowi napięcia wejściowego, znajduje zastosowanie w wielu gałęziach przemysłu:
- automatyka przemysłowa i robotyka
- linie produkcyjne i maszyny CNC
- systemy transportowe i magazynowe
- aplikacje technologii budynkowej
- systemy bezpieczeństwa i monitoringu
Zalety użytkowe i montażowe – zasilacz impulsowy 24V 10A
Łatwość instalacji dzięki zaciskom sprężynowym FK ułatwia szybkie podłączanie przewodów podczas montażu. Wyraźne oznaczenie pinów pozwala na prawidłowe i bezbłędne wykonanie połączeń elektrycznych.
Możliwość regulacji napięcia wyjściowego (+3/-1%) zapewnia precyzyjne dostosowanie parametrów do wymagań zasilanych urządzeń.
Niezawodność działania nawet podczas chwilowych zaników napięcia (mostkowanie: min. 15 ms dla 115 V AC oraz min. 115 ms dla 230 V AC) gwarantuje stabilność pracy systemów sterowania.
Budowa i bezpieczeństwo stosowania
Obudowa wykonana z trwałego materiału izolacyjnego, odporna na uszkodzenia mechaniczne, zapewnia długotrwałą eksploatację w środowiskach przemysłowych. Produkt posiada stopień bezpieczeństwa SELV oraz zgodność z wieloma normami jakościowymi i certyfikatami, widocznymi na zdjęciu produktu.
Wymiary zasilacza: wysokość 128 mm, szerokość 68 mm, głębokość 165 mm – co pozwala na integrację nawet w ograniczonej przestrzeni szafy sterowniczej.
Zasilacz impulsowy 24V MCS-B 85165 – podsumowanie możliwości
Stabilne napięcie 24V DC i prąd 10A umożliwiają zasilanie większości systemów automatyki i elektroniki przemysłowej. Rozbudowane zabezpieczenia, uniwersalne możliwości montażowe oraz trwałość czynią zasilacz MCS-B 85165 idealnym rozwiązaniem dla wymagających aplikacji przemysłowych.
