INPUT: 85...265 V AC/90...250 V DC
OUTPUT: 24...28 V DC
Prąd: 10 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 240 V |
| Napięcie wejściowe AC min. | 85 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 90 V |
| Napięcie wejściowe DC maks. | 250 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2,6 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,1 A |
| Inrush current max. | 13 A |
| Sprawność | 92,8 % @ 110 V AC, 94,3 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Czas Power Boost min. | 4 s |
| Mostkowanie zaniku zasilania min. | 30 ms @ 100 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 200 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 4-otworowe mocowanie śrubowe |
| Wysokość | 123 mm |
| Szerokość | 65 mm |
| Głębokość | 138 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

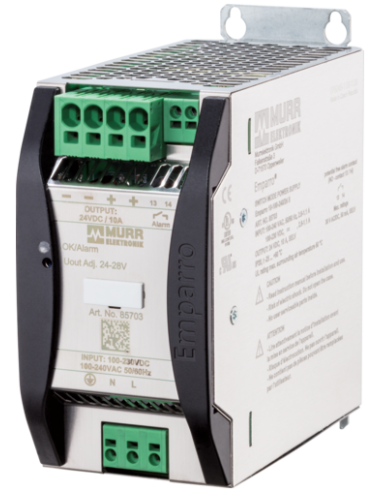

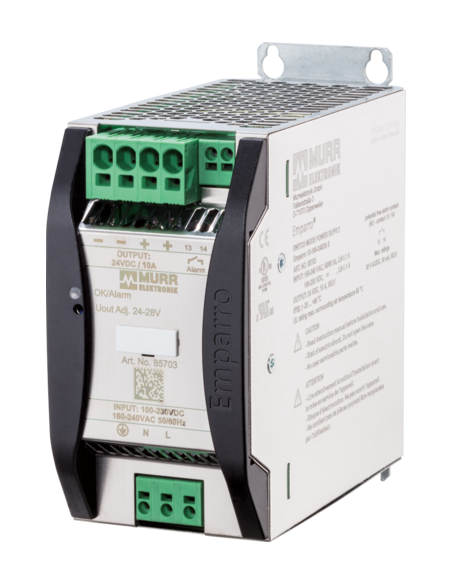

Zasilacz impulsowy Emparro 10-100-240/24 S 85703 – niezawodne zasilanie 24 V DC w automatyce
Emparro 10-100-240/24 S to wydajny, przemysłowy zasilacz impulsowy 24 V DC o prądzie wyjściowym do 10 A, dedykowany do zastosowań w automatyce i instalacjach przemysłowych. Posiada szeroki zakres napięcia wejściowego: 85...265 V AC oraz 90...250 V DC, co zapewnia elastyczność integracji w różnych środowiskach pracy. Urządzenie to wyróżnia się wysoką sprawnością energetyczną i kompaktową budową, co czyni je idealnym rozwiązaniem zarówno do nowych, jak i modernizowanych szaf sterowniczych.
Dlaczego warto wybrać zasilacz Emparro 10-100-240/24 S?
- Bardzo szeroki zakres napięć wejściowych: umożliwia zasilanie bezpośrednio z różnych źródeł – zarówno AC, jak i DC.
- Płynna regulacja napięcia wyjściowego: pozwala na ustawienie napięcia wyjściowego w zakresie 24–28 V DC, dostosowując parametry do wymogów danej aplikacji.
- Wysoka sprawność: do 94,3% przy 230 V AC, co ogranicza straty energii i zwiększa efektywność pracy urządzenia.
- Możliwość połączeń równoległych oraz szeregowych: łatwe zwiększanie mocy wyjściowej oraz możliwość konfiguracji zasilania redundantnego.
- Power Boost: chwilowe przeciążenie do 150% mocy nominalnej przez min. 4 sekundy, co jest przydatne podczas rozruchu odbiorników o dużym poborze.
- Zaawansowane zabezpieczenia: ochrona przeciwzwarciowa, przeciążeniowa oraz stopień ochrony IP20 zgodnie z EN IEC 60529, co gwarantuje niezawodność nawet w trudnych warunkach przemysłowych.
- Kompaktowa i solidna obudowa: estetyczny, przemysłowy wygląd i trwałość, możliwość montażu na szynie DIN oraz montaż śrubowy (4-otworowe mocowanie).
Typowe zastosowania – gdzie sprawdza się zasilacz Emparro 10-100-240/24 S?
Zasilacz impulsowy Emparro 10-100-240/24 S doskonale sprawdza się w rozdzielniach automatyki, układach sterowania maszyn, liniach produkcyjnych, instalacjach budynkowych oraz systemach bezpieczeństwa. Dzięki wysokim parametrom pracy oraz stabilnemu napięciu wyjściowemu jest wybierany przez integratorów i producentów maszyn do zasilania sterowników PLC, modułów wejść/wyjść, przekaźników czy siłowników. Zastosowanie technologii SELV gwarantuje bezpieczeństwo zarówno ludzi, jak i urządzeń.
Zalety konstrukcyjne Emparro 10-100-240/24 S
- Wytrzymałość temperaturowa: zakres pracy od -40°C do +60°C oraz możliwość magazynowania w temperaturze nawet do +80°C.
- Kompaktowe wymiary: wysokość 123 mm, szerokość 65 mm, głębokość 138 mm – co ułatwia zabudowę w ograniczonej przestrzeni szaf sterowniczych.
- Łatwość podłączenia: szybkie i bezpieczne zaciski sprężynowe (FK) dla wejścia, wyjścia i sygnalizacji alarmowej.
- Dopuszczenia i certyfikaty: zgodność z wieloma standardami bezpieczeństwa, w tym normą SEMI F47 – co stanowi gwarancję wysokiej jakości oraz dopuszczalności do zastosowań przemysłowych na całym świecie.
Podsumowanie – idealny zasilacz impulsowy 24 V DC do zastosowań przemysłowych
Emparro 10-100-240/24 S 85703 to niezawodny zasilacz impulsowy 24 V DC/10A do profesjonalnych instalacji przemysłowych. Nadaje się do zasilania automatyki przemysłowej, systemów sterowania i rozdzielni, a dzięki bogactwu funkcji zabezpieczających oraz szerokiemu zakresowi napięć wejściowych zapewnia długotrwałą, bezawaryjną pracę nawet w najbardziej wymagających środowiskach.
