INPUT: 185...265 V AC
OUTPUT: 24...28 V DC
Prąd: 5 A
Dane techniczne | Dane elektryczne
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 230 V |
| Napięcie wejściowe AC min. | 185 V |
| Napięcie wejściowe AC maks. | 265 V |
| Prąd wejściowy AC | 1,1 A |
| Inrush current max. | 35 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 84 % |
Dane elektryczne | Wyjście
| Wybierana charakterystyka wyłączania | zworka z przodu (automatyczny restart lub definitywne wyłączenie) |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 5 A |
| Prąd wyjściowy (UL) | 6 A |
| Mostkowanie zaniku zasilania min. | 20 ms @ 230 V AC |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 80 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 115 mm |
| Szerokość | 54 mm |
| Głębokość | 125 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | - |
| PIN 2 | + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |

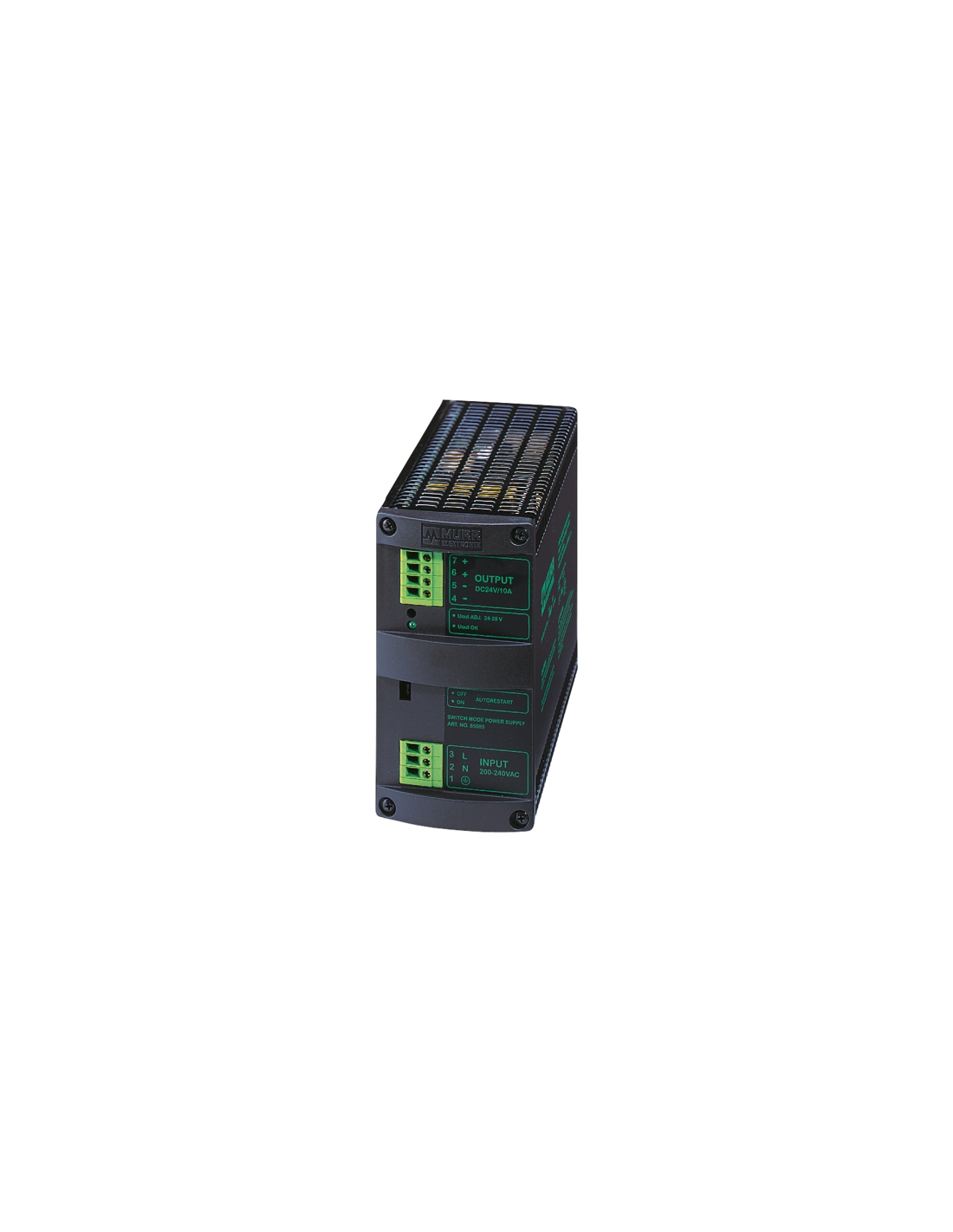

Zasilacz impulsowy 1-fazowy MCS 85083 – zasilanie 24V DC, 5A do zastosowań przemysłowych
Zasilacz impulsowy MCS 1-fazowy o kodzie 85083 to niezawodne źródło zasilania, przeznaczone do zastosowań przemysłowych i automatyki. Urządzenie umożliwia stabilne zasilanie systemów o napięciu 24–28 V DC oraz prądzie do 5 A, gwarantując bezpieczeństwo i pewność działania urządzeń podłączonych do instalacji.
Najważniejsze cechy zasilacza impulsowego MCS 85083
- Szeroki zakres napięcia wejściowego AC: 185...265 V AC, zgodne z typowymi sieciami przemysłowymi.
- Regulowane wyjście DC: możliwość ustawienia napięcia wyjściowego w zakresie 24–28 V DC.
- Standardowe wyjście 24 V DC dla zasilania urządzeń automatyki, czujników, sterowników PLC oraz innych systemów kontrolno-pomiarowych.
- Duża wydajność prądowa 5 A (6 A zgodnie z UL), umożliwiająca zasilanie wielu odbiorników jednocześnie.
- Możliwość połączeń równoległych i szeregowych, pozwalająca na elastyczne projektowanie systemów zasilania redundantnego.
- Stopień bezpieczeństwa SELV oraz układy zabezpieczające przed przeciążeniem i zwarciem.
- Montaż na szynie DIN (TH35) zgodnej z EN 60715, co umożliwia szybką i łatwą instalację w szafach sterowniczych.
- Dostosowanie do pracy w szerokim zakresie temperatur (0°C – 60°C) – odporność na warunki przemysłowe.
- Zaciski sprężynowe FK zapewniają wygodne i pewne podłączenie przewodów.
Typowe zastosowania zasilacza impulsowego MCS 85083
Zasilacz impulsowy MCS 85083 znajduje zastosowanie w wielu branżach przemysłowych, gdzie wymagana jest wysoka niezawodność zasilania. Idealnie sprawdzi się w:
- Automatyce przemysłowej i budynkowej
- Zasilaniu sterowników PLC, paneli operatorskich, czujników oraz modułów I/O
- Systemach bezpieczeństwa maszyn
- Szafach rozdzielczych i sterowniczych
- Liniowych systemach produkcyjnych oraz robotyce
- Systemach monitoringu oraz telewizji przemysłowej
Budowa i montaż zasilacza na szynie DIN
Zasilacz impulsowy MCS 85083 wyróżnia się kompaktową konstrukcją (wymiary: 115 x 54 x 125 mm), co pozwala na oszczędność miejsca w szafach sterowniczych. Montaż na szynie DIN sprawia, że instalacja jest szybka i wygodna, a system zacisków sprężynowych zapewnia pewne połączenie elektryczne zarówno po stronie wejścia (L, N, PE), jak i wyjścia (DC+, DC-).
Bezpieczeństwo i odporność na warunki środowiskowe
Urządzenie posiada zabezpieczenia przed przeciążeniem i zwarciem wyjścia, a także może być bezpiecznie stosowane w szerokim zakresie temperatur oraz przy wilgotności powietrza do 95% (bez kondensacji). Wysoka sprawność (84%) oraz krótki czas podtrzymania podczas zaniku napięcia sieci (20 ms @ 230 V AC) zapewniają stabilność zasilania dla kluczowych odbiorników.

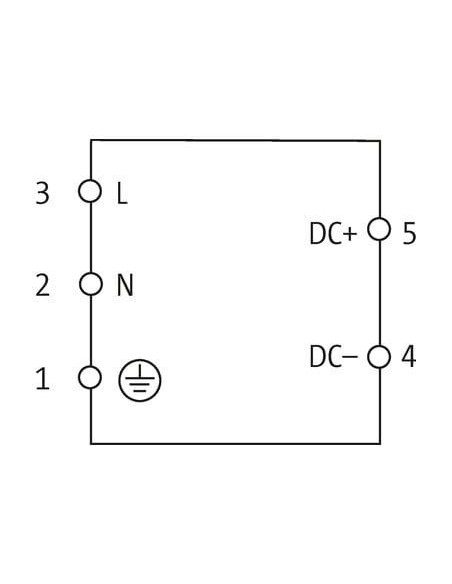

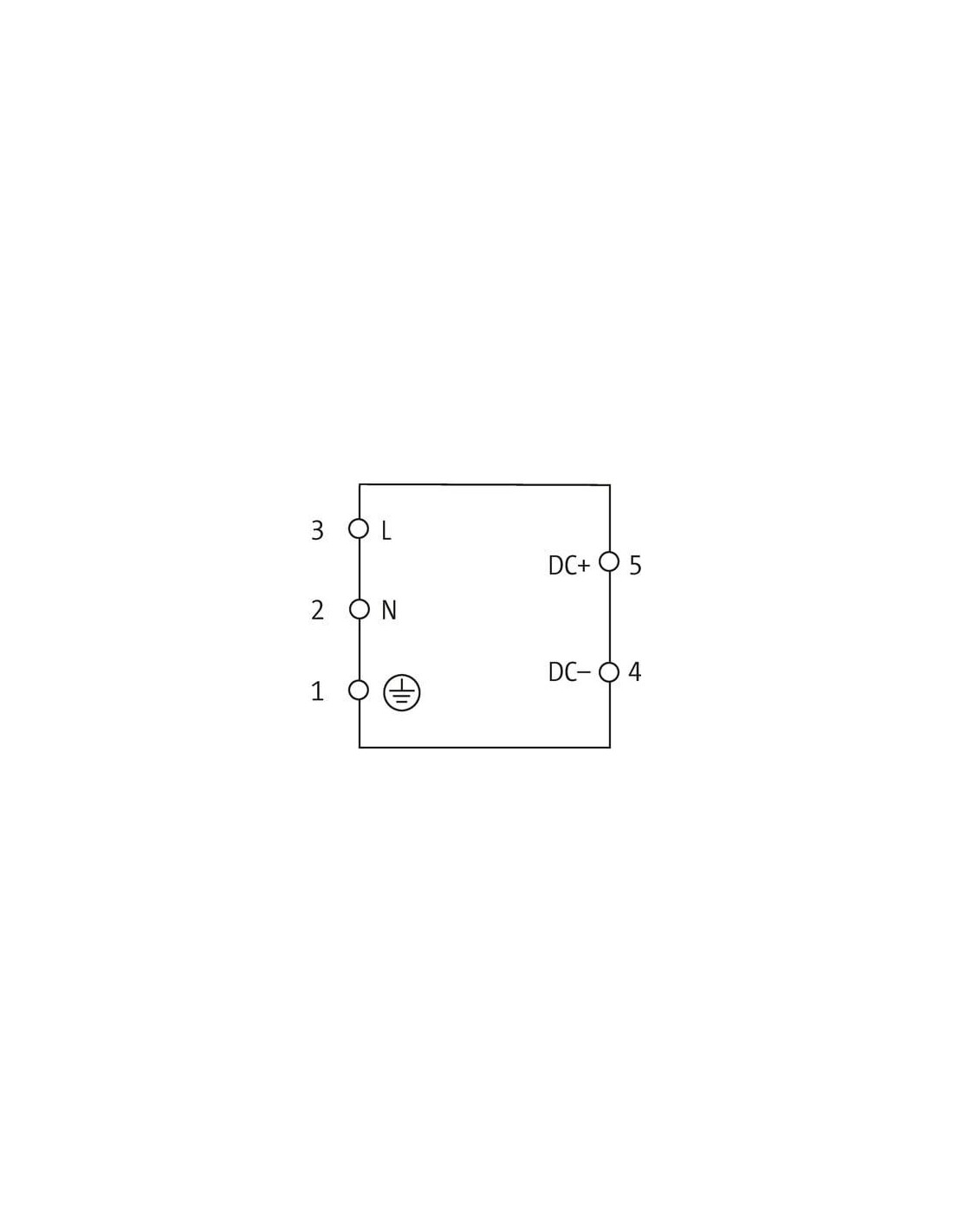

Schemat podłączenia i szybka identyfikacja zacisków
Dzięki przejrzystemu oznaczeniu zacisków oraz zgodności z typowymi standardami przemysłowymi, podłączenie zasilacza jest łatwe i minimalizuje ryzyko błędów instalacyjnych. Zaciski wejściowe: PE (uziemienie), N (neutralny), L (fazowy). Zaciski wyjściowe: DC- i DC+.
Zasilacz impulsowy MCS 1-fazowy 85083 stanowi profesjonalne i pewne rozwiązanie dla nowoczesnych instalacji, wymagających niezawodnego zasilania w warunkach przemysłowych.
