INPUT: 340...460 V AC
OUTPUT: 24...28 V DC
Prąd: 5 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 400 V |
| Napięcie wejściowe AC min. | 340 V |
| Napięcie wejściowe AC maks. | 470 V |
| Prąd wejściowy AC | 0,85 A |
| Inrush current max. | 22 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 88 % @ 400 V AC |
Dane elektryczne | Wyjście
| Wybierana charakterystyka wyłączania | zworka z przodu (automatyczny restart lub definitywne wyłączenie) |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 5 A |
| Prąd wyjściowy (UL) | 6 A |
| Mostkowanie zaniku zasilania min. | 10 ms @ 400 V AC |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 127 mm |
| Szerokość | 68 mm |
| Głębokość | 140 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |

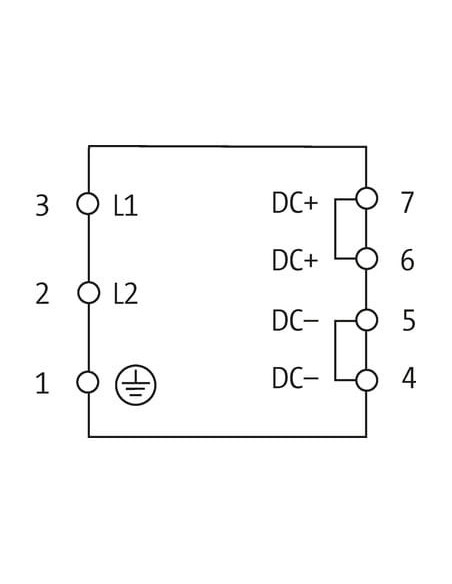

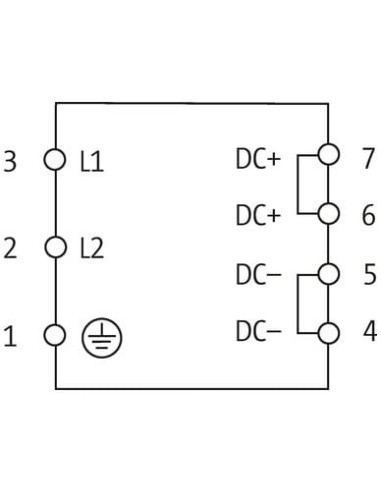

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | L 2 |
| PIN 3 | L 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

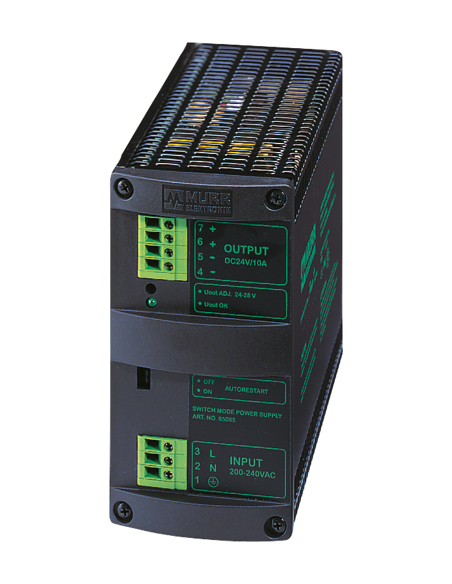

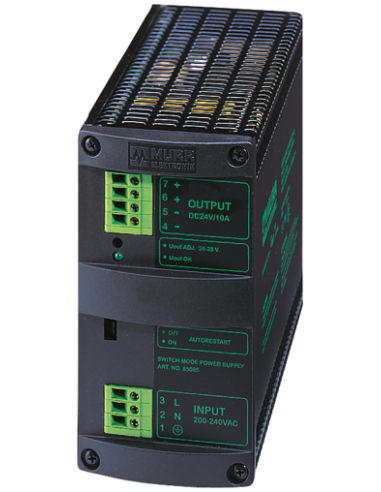

Zasilacz impulsowy 2-fazowy MCS 857725 – Wydajne i niezawodne zasilanie 24V DC
Zasilacz impulsowy MCS 2-fazowy o kodzie produktu 857725 to doskonałe rozwiązanie do zasilania urządzeń automatyki przemysłowej, systemów sterowania oraz aparatów przemysłowych, które wymagają stabilnego napięcia 24V DC. Zapewnia wyjściowy prąd o wartości 5 A przy wysokiej efektywności energetycznej. Jego konstrukcja została przystosowana do pracy w zróżnicowanych warunkach przemysłowych, co pozwala na szerokie zastosowanie w nowoczesnych instalacjach automatyki oraz panelach rozdzielczych.
Najważniejsze zalety zasilacza impulsowego MCS 2-fazowego 857725
- Uniwersalny zakres napięcia wejściowego: Praca w zakresie 340...460 V AC umożliwia stabilne funkcjonowanie w różnych warunkach zasilania.
- Regulowane napięcie wyjściowe: Wyjście 24...28 V DC z możliwością dostosowania napięcia do indywidualnych potrzeb podłączonych urządzeń.
- Wysoka niezawodność: Wbudowane zabezpieczenia przeciwprzeciążeniowe i przeciwzwarciowe skutecznie chronią Zasilany sprzęt oraz podnoszą poziom bezpieczeństwa eksploatacji.
- Kompaktowa budowa: Wymiary: 127 x 68 x 140 mm umożliwiają wygodny montaż na standardowej szynie DIN TH35/EN 60715, co znacznie ułatwia integrację z rozdzielnicami przemysłowymi.
- Odporność na trudne warunki: Zakres temperatury pracy od 0°C do 60°C oraz szeroki zakres wilgotności powietrza (do 95% bez kondensacji).
- Możliwość rozbudowy systemów: Zasilacz pozwala na łączenie równoległe do 5 sztuk oraz łączenie szeregowe do 2 sztuk, co ułatwia tworzenie złożonych układów zasilania.
Typowe zastosowanie – do jakich aplikacji polecany jest zasilacz MCS 2-fazowy?
Zasilacz impulsowy 857725 przeznaczony jest do zastosowań profesjonalnych, gdzie wymagane jest stabilne i ciągłe zasilanie. Sprawdza się m.in. w:
- Automatyce przemysłowej – zasilanie sterowników PLC, czujników, urządzeń pomiarowych, paneli operatorskich.
- Systemach bezpieczeństwa – zasilanie systemów alarmowych, kontroli dostępu oraz systemów monitoringu.
- Rozdzielnicach i szafach sterowniczych – niezawodne źródło energii dla komponentów instalacji elektrycznych oraz automatyki.
- Przemyśle maszynowym – zasilanie maszyn CNC i urządzeń produkcyjnych wymagających bezawaryjnego działania.
Prosta instalacja i solidna konstrukcja
Wygodny montaż na szynie DIN oraz połączenia za pomocą zacisków sprężynowych FK gwarantują szybkie i niezawodne podłączenie przewodów. Obudowa zasilacza została zaprojektowana z myślą o łatwej integracji oraz efektywnej cyrkulacji powietrza, co sprzyja utrzymaniu niskiej temperatury pracy i długowieczności urządzenia.
Bezpieczeństwo i certyfikaty
Zasilacz spełnia wymagania standardu SELV (Safety Extra Low Voltage), a potwierdzeniem jakości wykonania są certyfikaty zgodności z międzynarodowymi normami bezpieczeństwa. To gwarancja, że zasilacz impulsowy 857725 spełni nawet najbardziej wyśrubowane wymagania przemysłu i instalacji elektrycznych.
