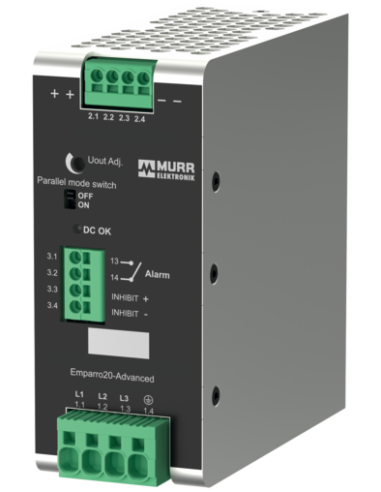

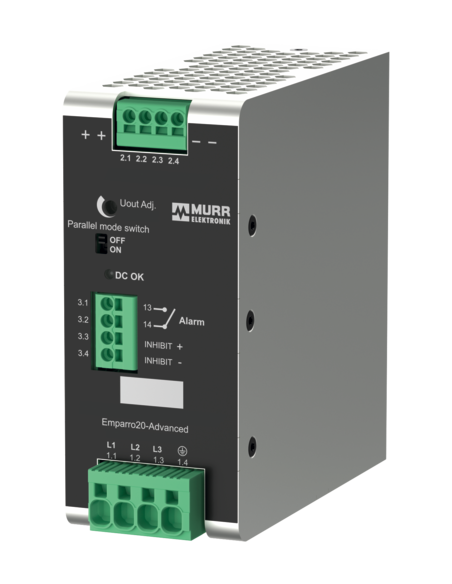

Trójfazowe zasilacze sieciowe z szynami DIN serii Emparro20-Advanced są bardzo wszechstronne i nadają się do szeregu zastosowań wymagających niezawodnego napięcia stałego. Wysoki współczynnik sprawności tych zasilaczy sieciowych pozwala na oszczędność kosztów energii i jednoczesną redukcję śladu węglowego CO2. Dzięki niewielkim stratom ciepła wydłuża się cykl życia zasilaczy sieciowych i zmniejsza zapotrzebowanie na chłodzenie szafy sterowniczej. Zasilacz sieciowy oferuje też 5-sekundową funkcję Power-Boost, która pozwala na pracę z obciążeniami pojemnościowymi i indukcyjnymi. Bardzo niski prąd włączający zapobiega zadziałaniu wejściowego wyłącznika ochronnego. Zaciski wtykowe push-in zapewniają łatwy i szybki montaż zasilacza sieciowego. Wydajna ochrona przepięciowa zabezpiecza zasilacze sieciowe przed krótkotrwałymi napięciami szczytowymi, co wydłuża cykl życia zasilaczy sieciowych i zwiększa dyspozycyjność maszyny.
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 20 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV/PELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50/60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 400 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 342 V |
| Napięcie wejściowe AC maks. | 575 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,36 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,31 A |
| Liczba faz wejścia | 3 |
| Sprawność | 89,4 % @ 400 V AC, 89,1 % @ 500 V AC |
Dane elektryczne | Wyjście
| Moc wyjściowa | 120 W |
| Napięcie wyjściowe DC | 12 V |
| Napięcie wyjściowe DC min. | 11,4 V |
| Napięcie wyjściowe DC maks. | 15 V |
| Output current min. | 8 A |
| Output current max. | 10,5 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 20 ms @ 400 V AC |
| Mostkowanie zaniku zasilania maks. | 40 ms @ 500 V AC |
| Power Boost | 145 % |
| Falowość resztkowa (s-s) maks. | 10 mV |
| Spikes (s-s) max. | 20 mV |
Diagnozy
Instalowanie | Podłączanie
| Typ połączenia | Zacisk sprężynowy typu push-in |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Klasa ochrony (EN IEC 61140) | I |
| Ochrona przeciążeniowa wyjścia | tak |
| Stopień zanieczyszczenia | 2 |
| Ochrona przeciwzwarciowa wyjścia | tak |
| Ochrona temperaturowa wyjścia | tak |
Ochrona urządzenia | Mechaniczna
| Rodzaj chłodzenia | Naturalna cyrkulacja powietrza |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Zgodna z normą powłoka PCB | nie |
| Materiał obudowa | Aluminium |
Dane mechaniczne | Dane montażowe
| Masa netto | 660 g |
| Typ montażu | geschnappt |
| pozycja montażowa | poziomo, pionowo |
| Wysokość | 129 mm |
| Szerokość | 55 mm |
| Głębokość | 138,2 mm |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -25 °C |
| Ambient temperature max. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 95 % |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | compliant |
| RoHS | 2011/65/EU |
| China RoHS | compliant | EPUP 25 |
| WEEE | compliant |
| Halogen-free-Material | JEDEC JS709A |
| Pb-free-Material | JESD97 |
Dopuszczenia
| UL | E200364 |
| ULc | E200364 |
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 13 Alarm 3.1 |
| PIN 2 | 14 Alarm 3.2 |
| PIN 3 | Inhibit + 3.3 |
| PIN 4 | Inhibit - 3.4 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | L 1 1.1 |
| PIN 2 | L 2 1.2 |
| PIN 3 | L 3 1.3 |
| PIN 4 | PE 1.4 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 2.1 |
| PIN 2 | 2.2 |
| PIN 3 | 2.3 |
| PIN 4 | 2.4 |
Zasilacz impulsowy Emparro20 Advanced 3-fazowy 12V 120W – Wydajne zasilanie przemysłowe
Zasilacz impulsowy Emparro20 Advanced 3-fazowy (kod produktu: 9000-17331-1221110) to urządzenie wysokiej klasy, przeznaczone do przemysłowych zastosowań automatyki, gdzie kluczowe są niezawodność oraz stabilność napięcia stałego. Dzięki szerokiemu zakresowi napięć wejściowych i zaawansowanej ochronie, zasilacz ten spełnia wymagania nowoczesnych instalacji, gwarantując bezpieczeństwo oraz długą żywotność podzespołów.
Zalety i kluczowe cechy trójfazowego zasilacza Emparro20 Advanced
- Wysoka sprawność – ograniczone straty energii przekładają się na niższe koszty eksploatacji oraz mniejszy ślad węglowy.
- Szerszy zakres napięcia wejściowego AC (342–575 V) pozwala na pracę w zróżnicowanych warunkach przemysłowych.
- Funkcja Power-Boost (145%/5 sekund) umożliwia niezawodne uruchamianie urządzeń z dużymi obciążeniami pojemnościowymi i indukcyjnymi.
- Bardzo niski prąd rozruchowy – minimalizuje ryzyko nieplanowanego odcięcia zasilania przez wyłącznik ochronny.
- Kompaktowa i wytrzymała konstrukcja – obudowa z aluminium zapewnia efektywne chłodzenie oraz odporność na uszkodzenia mechaniczne.
- Wielokierunkowy montaż (poziomo/pionowo) i łatwy montaż na szynie DIN.
- Sprężynowe zaciski push-in umożliwiają szybkie i beznarzędziowe podłączanie przewodów.
- Zaawansowane zabezpieczenia – ochrona przeciwzwarciowa, przeciążeniowa i temperaturowa na wyjściu.
- Sygnalizacja stanu pracy (styk alarmowy) zapewnia efektywną diagnostykę i monitorowanie.
Typowe zastosowania zasilacza impulsowego Emparro20 Advanced 12V 120W
Zasilacz Emparro20 Advanced doskonale sprawdza się w szafach sterowniczych, instalacjach automatyki przemysłowej, liniach produkcyjnych, systemach sterowania maszyn, a także w aplikacjach wymagających nieprzerwanego zasilania o stałym napięciu 12 V DC. Umożliwia niezawodne zasilanie siłowników, sterowników PLC, komponentów robotów, modułów komunikacyjnych i czujników. Jest zalecany do zastosowań, gdzie istotna jest wysoka dostępność maszyn oraz ochrona odbiorników przed skutkami przepięć i spadków napięcia.
Korzyści z zastosowania Emparro20 Advanced w środowisku przemysłowym
- Zmniejszenie kosztów eksploatacji dzięki wysokiej sprawności i niewielkim stratom ciepła.
- Wydłużenie cyklu życia urządzeń – stabilne napięcie wyjściowe chroni podzespoły przed uszkodzeniami.
- Minimalizacja przestojów dzięki ochronie przed przepięciami, przeciążeniami i krótkimi zanikami zasilania (buforowanie napięcia do 40 ms).
- Zgodność z normami przemysłowymi (CE, UL, RoHS, REACH) potwierdza bezpieczeństwo użytkowania oraz spełnienie wymogów środowiskowych.
Dedykowane funkcje dla profesjonalistów
Urządzenie umożliwia równoległe i szeregowe łączenie, co pozwala na budowanie wielopoziomowych systemów zasilania. Zaawansowane funkcje diagnostyczne oraz możliwość pracy w szerokim zakresie temperatur (-25°C do +70°C) predysponują ten model do instalacji w trudnych warunkach środowiskowych.
Zasilacz impulsowy Emparro20 Advanced 3-fazowy 12V 120W to sprawdzone rozwiązanie wszędzie tam, gdzie liczy się bezpieczeństwo, ciągłość zasilania oraz elastyczność montażu i obsługi.
