Dostępny
INPUT: 3× 324...572 V AC / 450...745 V DC
OUTPUT: 24...28 V DC
Prąd: 10 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 3 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 360 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 450 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,75 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,55 A |
| Inrush current max. | 9 A @ 500 V |
| Liczba faz wejścia | 3 |
| Sprawność | 93,7 % @ 3× 400 V AC, 93,2 % @ 3× 480 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 12 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 45 ms @ 3× 500 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 50 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 143 mm |
| Szerokość | 65 mm |
| Głębokość | 143 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Input / Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

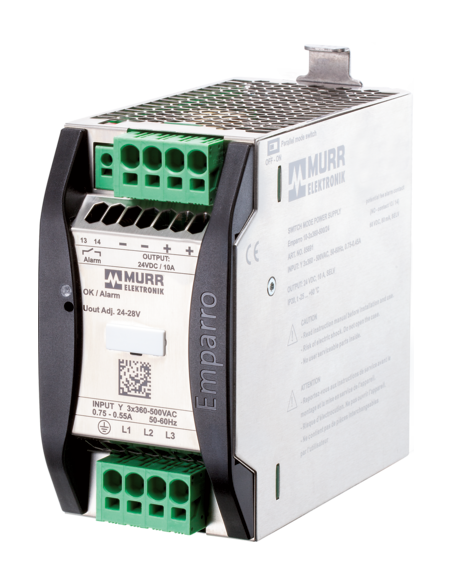

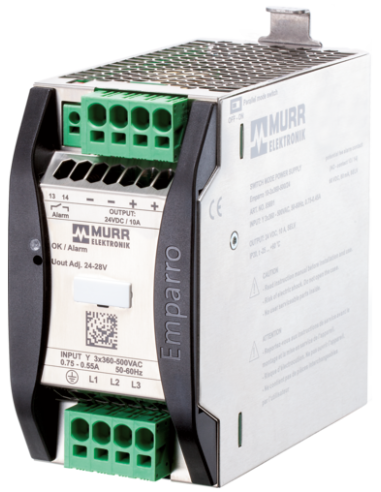

Zasilacz trójfazowy Emparro 24V 10A Murrelektronik – wysoka niezawodność i wydajność
Zasilacz Emparro 3-fazowy 85691 marki Murrelektronik to nowoczesne urządzenie dedykowane do zasilania systemów automatyki, instalacji przemysłowych oraz maszyn, które wymagają stabilnego i niezawodnego zasilania. Jego napięcie wyjściowe wynosi 24…28 V DC przy maksymalnym prądzie wyjściowym 10 A, co pozwala na efektywne zasilanie rozbudowanych układów.
Najważniejsze cechy i zastosowania zasilacza 3-fazowego Emparro 85691
- Szeroki zakres napięć wejściowych: Obsługuje napięcia 3× 324...572 V AC lub 450...745 V DC, co umożliwia instalację w różnych środowiskach przemysłowych.
- Stabilne napięcie wyjściowe: Regulowane od 24 do 28 V DC, co umożliwia dostosowanie do wymagań zasilanych urządzeń.
- Wysoka sprawność energetyczna: Sprawność do 93,7% (przy 3× 400 V AC), co znacząco ogranicza straty energii oraz podnosi efektywność pracy urządzenia.
- Duża odporność na przeciążenia: Funkcja Power Boost pozwala na krótkotrwałe obciążenie do 150% wartości znamionowej przez min. 5 sekund.
- Bezpieczeństwo i ochrona: Urządzenie spełnia normę SELV, posiada zabezpieczenia przeciwzwarciowe, przeciążeniowe oraz stopień ochrony IP20.
- Możliwość montażu na szynie DIN (TH35): Ułatwia i przyspiesza instalację w szafach sterowniczych.
- Uniwersalność: Możliwość łączenia równoległego i szeregowego (do 3 urządzeń), co pozwala na łatwą rozbudowę systemów zasilania.
Typowe zastosowania zasilacza Emparro 24V 10A
Zasilacz trójfazowy Murrelektronik Emparro 85691 jest szeroko wykorzystywany w różnorodnych aplikacjach przemysłowych, m.in.:
- Systemy automatyki przemysłowej
- Zasilanie maszyn i linii produkcyjnych
- Układy sterowania oraz systemy bezpieczeństwa
- Przemysł spożywczy, chemiczny i farmaceutyczny
- Siłownie oraz rozdzielnie elektryczne
Funkcje dodatkowe i zalety użytkowe

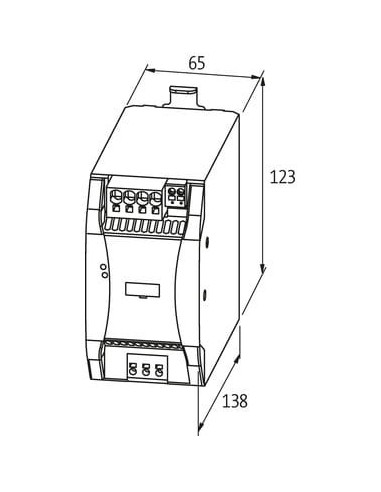

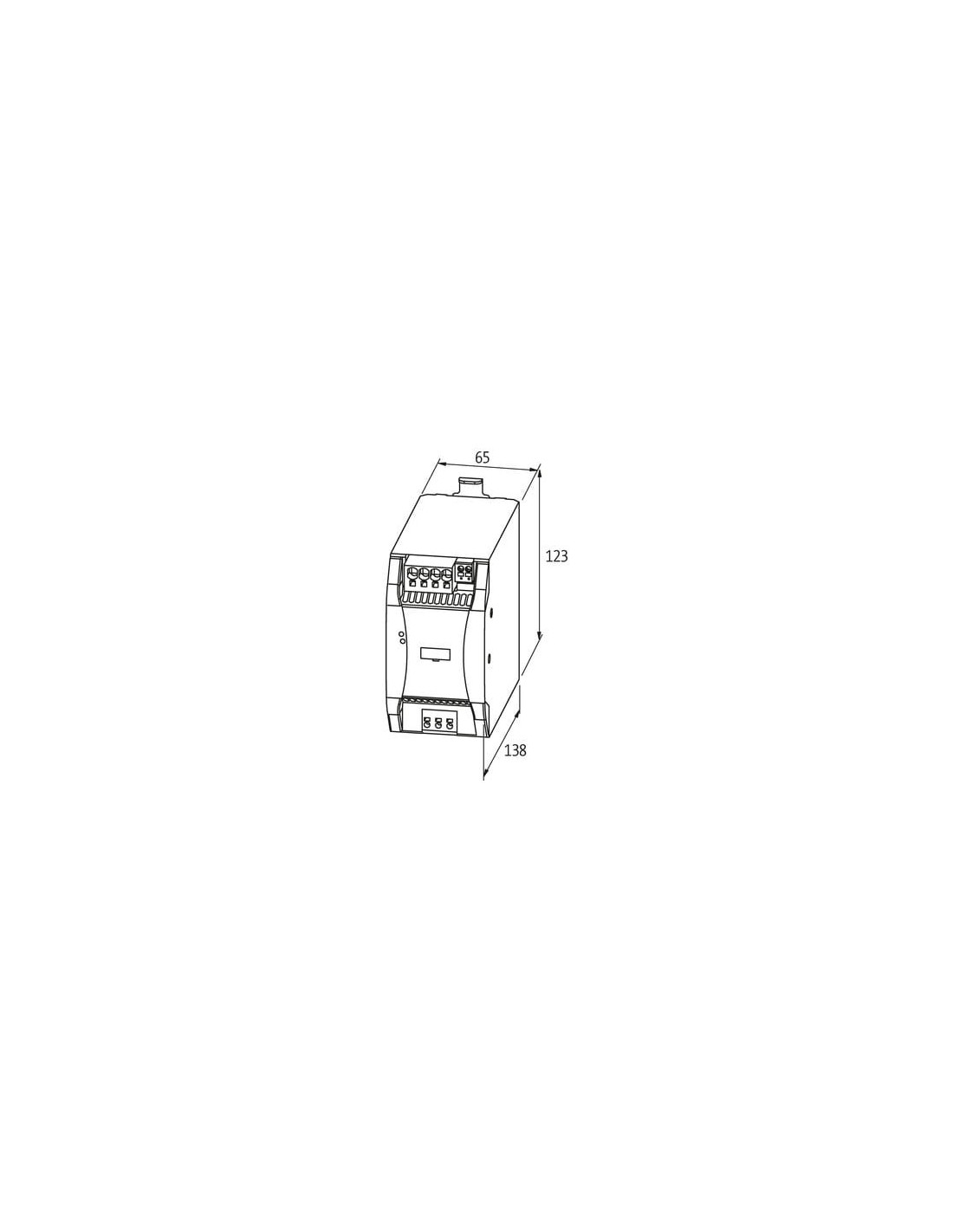

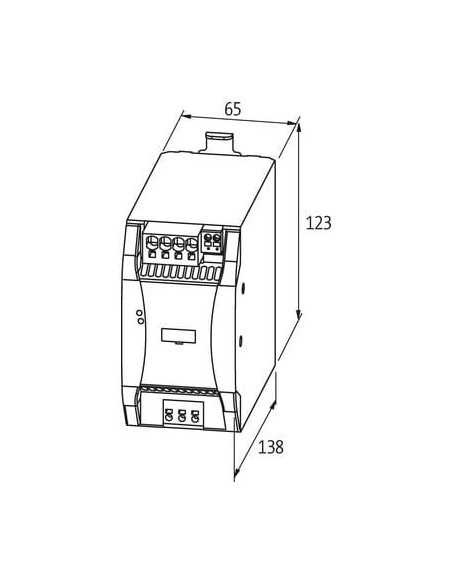

Kompaktowa obudowa z solidnego materiału o wymiarach 143 mm wysokości, 65 mm szerokości i 143 mm głębokości zapewnia łatwą integrację w rozdzielnicach. Praca w szerokim zakresie temperatur od -40°C do +70°C pozwala na zastosowanie również w trudnych warunkach środowiskowych. Zaciski sprężynowe typu FK umożliwiają szybkie i pewne podłączenie przewodów.
Urządzenie zostało zaprojektowane z myślą o stałym, bezawaryjnym zasilaniu krytycznych odbiorników, także przy krótkotrwałych spadkach napięcia (czas podtrzymania 45 ms przy 3×500 V AC). Zastosowanie wielopoziomowych zabezpieczeń gwarantuje maksymalne bezpieczeństwo dla użytkowników oraz całego systemu.
Podsumowanie – Zasilacz Emparro 85691 do wymagających instalacji
Wybór zasilacza Emparro 3-fazowego 85691 marki Murrelektronik to gwarancja niezawodności i bezpieczeństwa w aplikacjach przemysłowych oraz automatyce. Dzięki szerokiemu zakresowi parametrów pracy, nowoczesnym funkcjom ochronnym oraz łatwości instalacji, zasilacz ten sprawdzi się nawet w najbardziej wymagających systemach.
