INPUT: 3× 360...520 V AC / 480...745 V DC
OUTPUT: 22...28 V DC
Prąd: 40 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 480 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy AC (3-fazowy) | 2,4 A |
| Dobezpieczenie zewnętrzne maks. | 20 A |
| Liczba faz wejścia | 3 |
| Sprawność | 91 % @ 3× 400 V AC, 90 % @ 3× 520 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 40 A |
| Czas Power Boost min. | 4 s |
| Mostkowanie zaniku zasilania min. | 19 ms @ 400 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

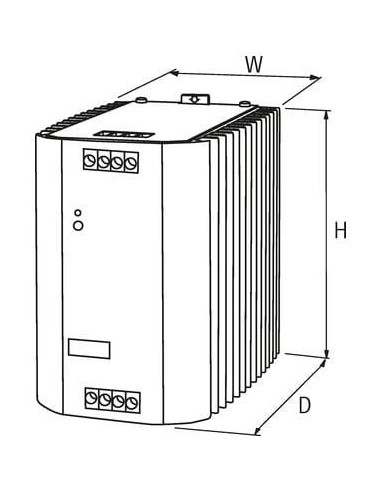

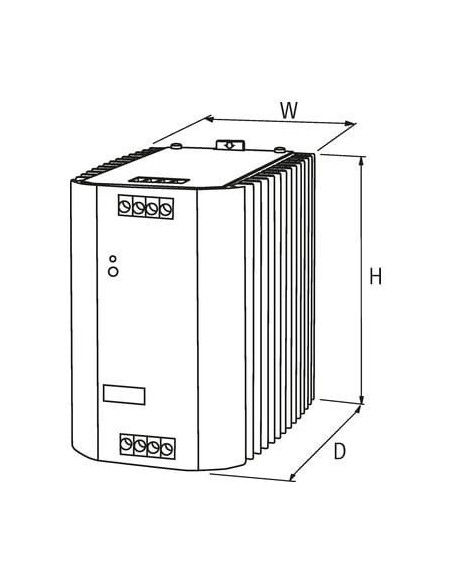

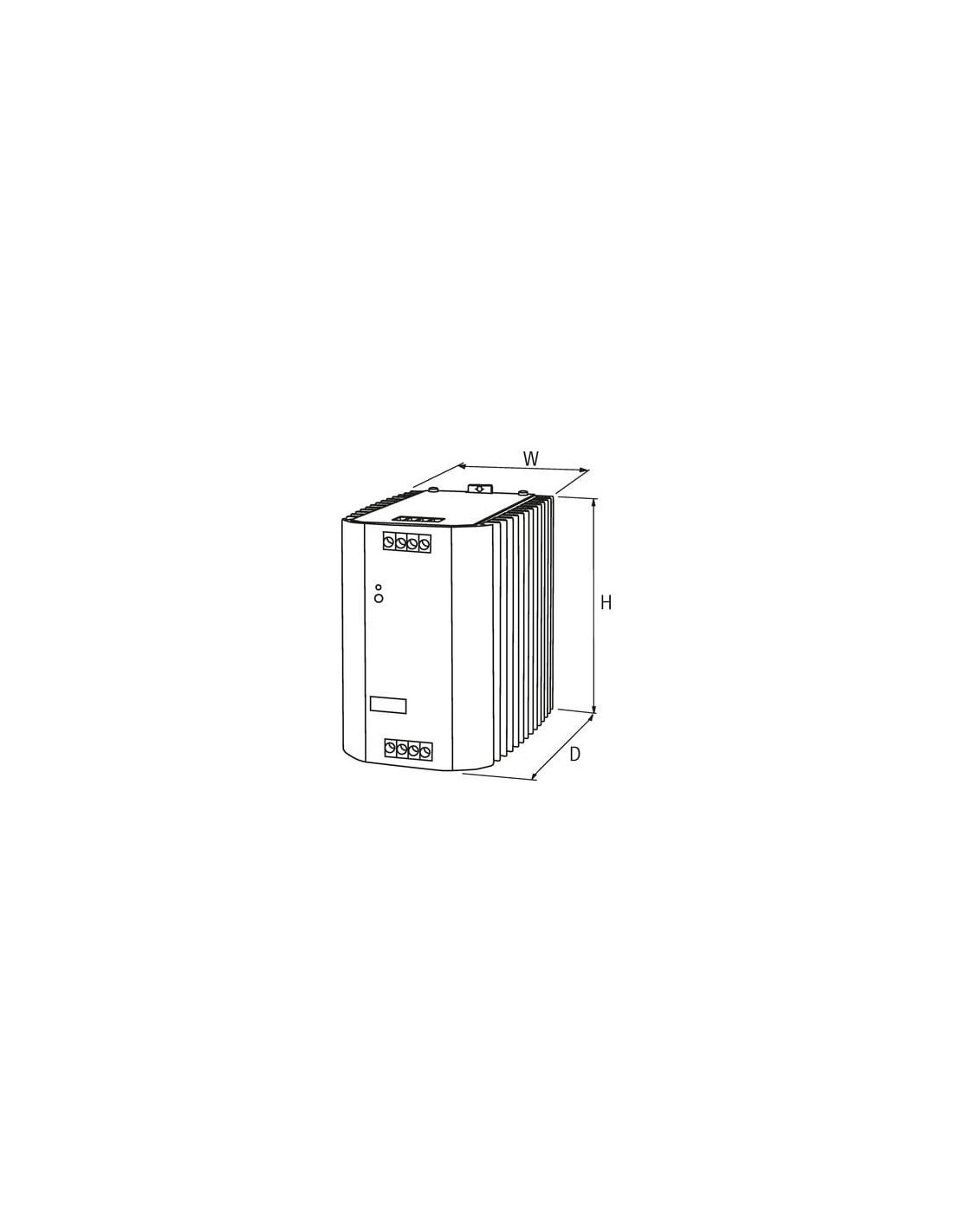

| Wysokość | 132 mm |
| Szerokość | 164 mm |
| Głębokość | 142 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | + |
| PIN 3 | - |
| PIN 4 | - |

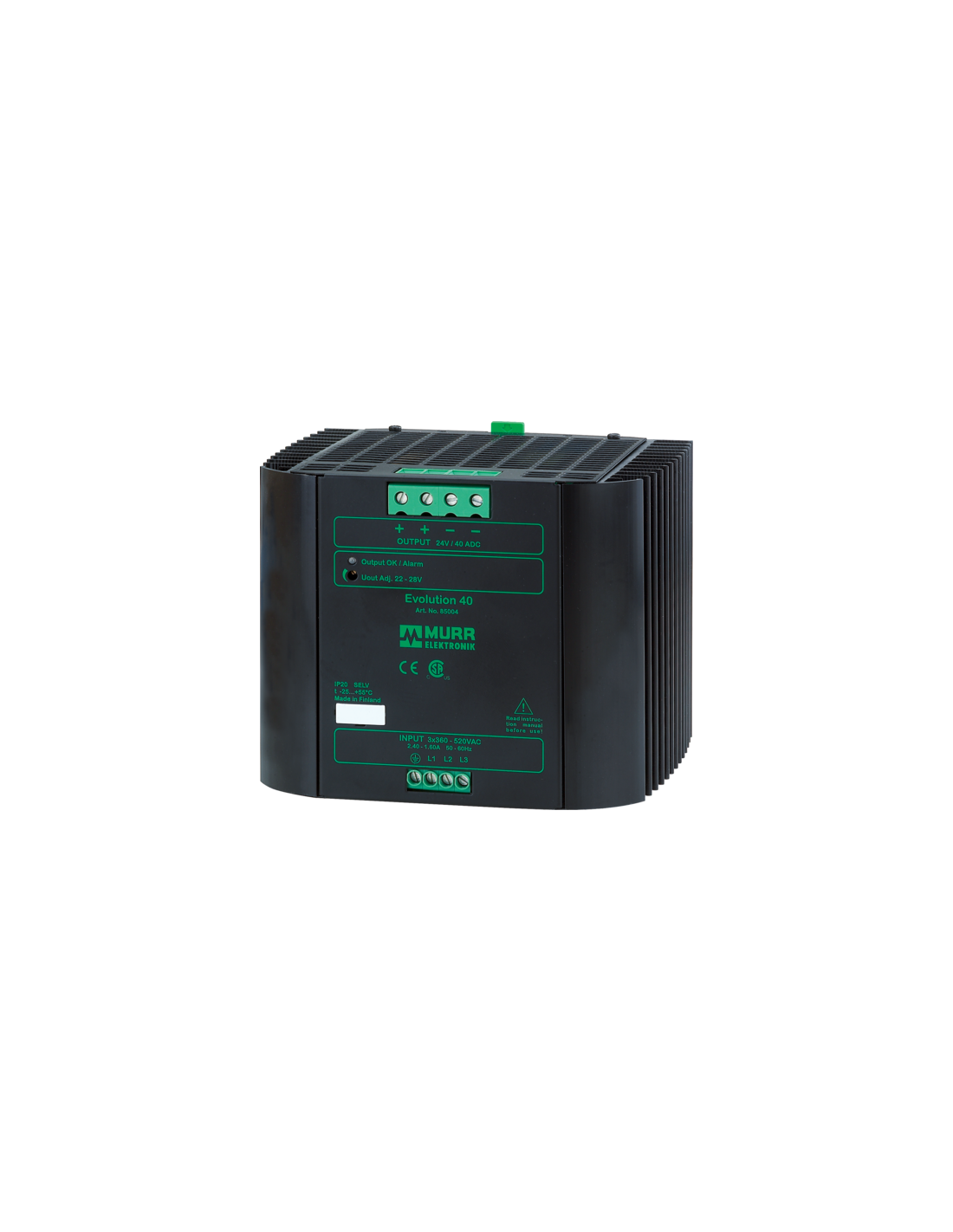

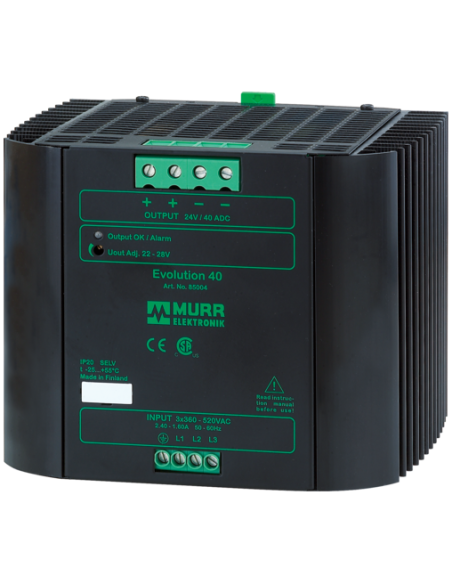

Zasilacz impulsowy 3-fazowy Evolution 40 – 24V 40A Murrelektronik 85004
Zasilacz impulsowy Evolution 3-fazowy 40A (kod: 85004) firmy Murrelektronik to wysokowydajne rozwiązanie przeznaczone do zasilania urządzeń automatyki przemysłowej, systemów sterowania oraz instalacji technologicznych wymagających stabilnego napięcia 24V DC o dużym prądzie wyjściowym.
Najważniejsze cechy zasilacza Evolution 3-fazowego 24V 40A
- Zakres napięcia wejściowego: szeroki – możliwa praca w sieci trójfazowej 360...520V AC oraz 480...745V DC
- Wysoka moc wyjściowa: do 40A przy napięciu regulowanym w zakresie 22...28V DC
- Sprawność do 91% – mniejsze straty energii i niższe koszty eksploatacji
- Power Boost 150%: umożliwia krótkotrwałe zwiększenie prądu wyjściowego, co umożliwia obsługę dużych obciążeń rozruchowych
- Możliwość pracy równoległej i szeregowej – zasilanie redundantne lub zwiększenie dostępnej mocy
- Wyjście SELV – zgodność z wymaganiami bezpieczeństwa, bezpieczne napięcie dotykowe
- Kompaktowa obudowa IP20 z chłodzeniem pasywnym – niezawodność w pracy ciągłej
- Zakres temperatur otoczenia: od -25°C do +70°C, co umożliwia eksploatację w trudnych warunkach przemysłowych
- Certyfikaty i dopuszczenia: m.in. SEMI F47, szeroka kompatybilność z międzynarodowymi normami
Zastosowania zasilacza Evolution 40A
Zasilacz Evolution 3-fazowy Murrelektronik 85004 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i wysoka wydajność zasilania. Typowe zastosowania to:
- Sterowanie maszyn przemysłowych
- Systemy automatyki i robotyki
- Centra danych, linie produkcyjne
- Zasilanie serwonapędów i układów o dużym poborze prądu
- Systemy bezpieczeństwa i zasilania rezerwowego
Funkcjonalność i bezpieczeństwo użytkowania
Urządzenie wyposażono w zaawansowane zabezpieczenia przeciwzwarciowe i przeciążeniowe, co umożliwia stabilną pracę nawet w przypadku gwałtownych zmian obciążenia. Wskaźnik Alarm/Output OK oraz możliwość ustawienia napięcia wyjściowego pozwalają na dopasowanie pracy zasilacza do indywidualnych wymagań aplikacji.
Dzięki trójfazowemu zasilaniu oraz wysokiej sprawności, zasilacz minimalizuje koszty energii i zapewnia wysoki poziom niezawodności w aplikacjach krytycznych. Kompaktowe wymiary oraz montaż na szynie DIN (TH35, EN 60715) ułatwiają integrację w szafach sterowniczych.
Parametry przyłączeniowe i montażowe
Zaciski śrubowe ułatwiają szybkie i pewne podłączenie przewodów zasilających oraz obciążenia, a estetyczna i solidna obudowa sprzyja bezpiecznemu i długotrwałemu użytkowaniu, również w wymagających środowiskach przemysłowych.
Zasilacz impulsowy Evolution 3-fazowy 85004 to niezawodne i wszechstronne źródło zasilania dla profesjonalnych aplikacji automatyki przemysłowej.
