INPUT: 85...265 V AC/90...250 V DC
OUTPUT: 12...15 V DC
Prąd: 10 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 85 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 90 V |
| Napięcie wejściowe DC maks. | 250 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,2 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,6 A |
| Inrush current max. | 10 A @ 230 V |
| Sprawność | 91,4 % @ 110 V AC, 93,2 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 12 V |
| Napięcie wyjściowe DC min. | 12 V |
| Napięcie wyjściowe DC maks. | 15 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Czas Power Boost min. | 4 s |
| Mostkowanie zaniku zasilania min. | 30 ms @ 100 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 200 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

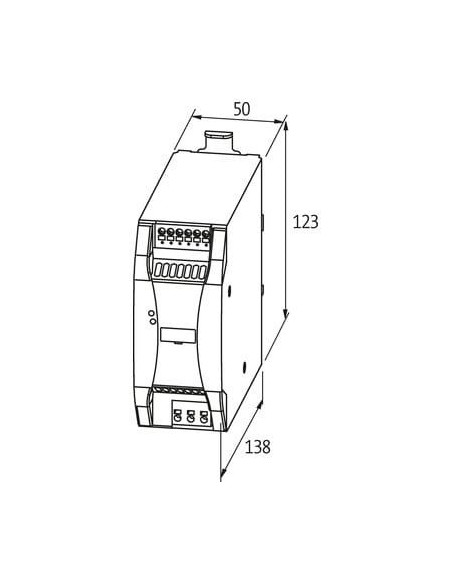

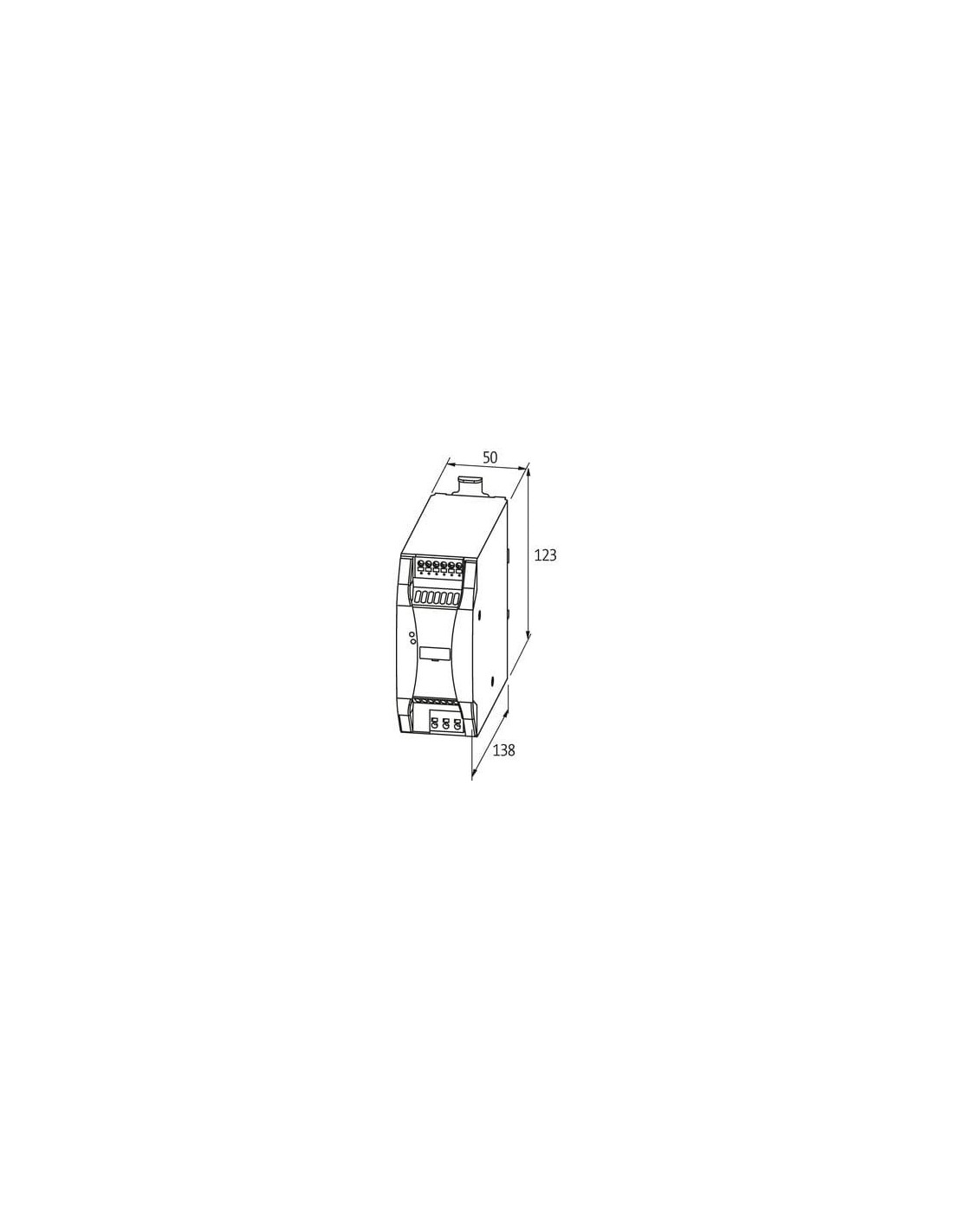

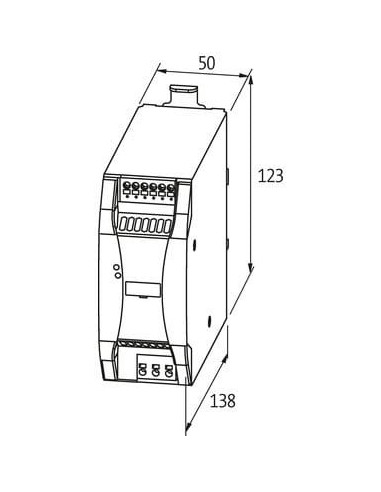

| Wysokość | 123 mm |
| Szerokość | 50 mm |
| Głębokość | 138 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |
Zasilacz impulsowy Emparro 1-fazowy 85434 – niezawodne zasilanie przemysłowe 12-15 V DC, 10 A
Zasilacz impulsowy Emparro 1-fazowy 85434 to wydajne i kompaktowe urządzenie przeznaczone do zastosowań przemysłowych, zapewniające stabilne zasilanie urządzeń elektronicznych oraz automatyki przemysłowej. Ten model marki Murrelektronik doskonale sprawdzi się zarówno w rozdzielnicach, jak i w szafach sterowniczych, gdzie wymagane jest niezawodne i bezpieczne zasilanie.
Kluczowe parametry techniczne – zasilacz Emparro 85434
- Napięcie wejściowe: 85–265 V AC / 90–250 V DC
- Napięcie wyjściowe: regulowane w zakresie 12–15 V DC
- Maksymalny prąd wyjściowy: 10 A
- Wysoka efektywność energetyczna: do 93,2%
- Możliwość pracy równoległej i szeregowej – zwiększenie elastyczności rozbudowy systemu
- Stopień ochrony: IP20
Zalety zasilacza impulsowego Emparro 1-fazowego
Zasilacz Emparro 85434 cechuje się wyjątkową niezawodnością oraz trwałością, nawet w wymagających warunkach przemysłowych. Obudowa dostosowana do montażu na szynie DIN TH35 (zgodność z EN 60715) umożliwia łatwe i szybkie zintegrowanie z istniejącą infrastrukturą. Urządzenie pracuje bezawaryjnie w szerokim zakresie temperatur roboczych od -40°C do +60°C, co czyni je idealnym wyborem do zastosowania zarówno w halach produkcyjnych, jak i w przemyśle maszynowym.
- Możliwość regulacji napięcia wyjściowego (12–15 V DC) umożliwia łatwe dostosowanie do wymagań różnych odbiorników.
- Wbudowana funkcja Power Boost – chwilowy wzrost prądu do 150% na minimum 4 sekundy, idealny podczas rozruchu urządzeń.
- Wysoka odporność na przepięcia oraz zakłócenia, dzięki niskiej falowości resztkowej oraz skutecznej filtracji zakłóceń.
- Zabezpieczenia przeciwzwarciowe i przeciążeniowe zapewniają wysoki poziom bezpieczeństwa dla podłączonych odbiorników.
- Kompaktowe wymiary (123 x 50 x 138 mm) pozwalają na efektywne wykorzystanie miejsca w szafie sterowniczej.
Typowe zastosowania zasilacza impulsowego Emparro 85434
Zasilacz impulsowy Emparro 85434 znajduje zastosowanie wszędzie tam, gdzie wymagana jest stabilność pracy, odporność na trudne warunki środowiskowe oraz elastyczność rozbudowy systemu zasilania. Typowe zastosowania obejmują:
- Przemysłowa automatyka – zasilanie sterowników PLC, modułów wejść/wyjść, czujników, siłowników, paneli operatorskich;
- Infrastruktura budynkowa – systemy alarmowe, monitoring wizyjny CCTV, systemy kontroli dostępu;
- Maszyny i linie produkcyjne – zasilanie komponentów maszyn, robotów, urządzeń pomiarowych;
- Systemy komunikacyjne i teleinformatyczne, gdzie liczy się niezawodność i nieprzerwana praca układów elektronicznych.
Bezpieczne i wygodne połączenia – nowoczesny system zacisków sprężynowych
Emparro 85434 wyposażony jest w wysokiej jakości sprężynowe zaciski przewodowe o czytelnej numeracji i kolorystyce, co skutecznie ułatwia podłączanie kabli i minimalizuje ryzyko błędnej instalacji. Poszczególne sekcje przyłączy umożliwiają szybką obsługę wejścia, wyjścia oraz sygnału alarmowego.
Podsumowanie – zasilacz impulsowy Emparro 1-fazowy 85434
Dzięki szerokiemu zakresowi napięcia wejściowego, dużej obciążalności prądowej oraz zaawansowanym funkcjom ochrony, zasilacz impulsowy Emparro 1-fazowy 85434 firmy Murrelektronik stanowi znakomity wybór do wszelkich aplikacji przemysłowych i automatyki. To profesjonalne rozwiązanie gwarantuje bezpieczeństwo, niezawodność i elastyczność w nowoczesnych instalacjach zasilania niskonapięciowego.
