INPUT: 90...265 V AC
OUTPUT: 24 V DC +3/-1%
Prąd: 1.3 A
Mostkowanie zaniku zasilania min.
min. 15 ms (100 V AC); min. 100 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 90 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 110 V |
| Napięcie wejściowe DC maks. | 300 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,65 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,37 A |
| Inrush current max. | 20 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 82 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 1,3 A |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 120 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

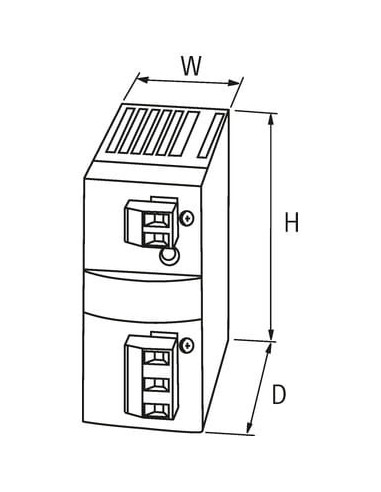

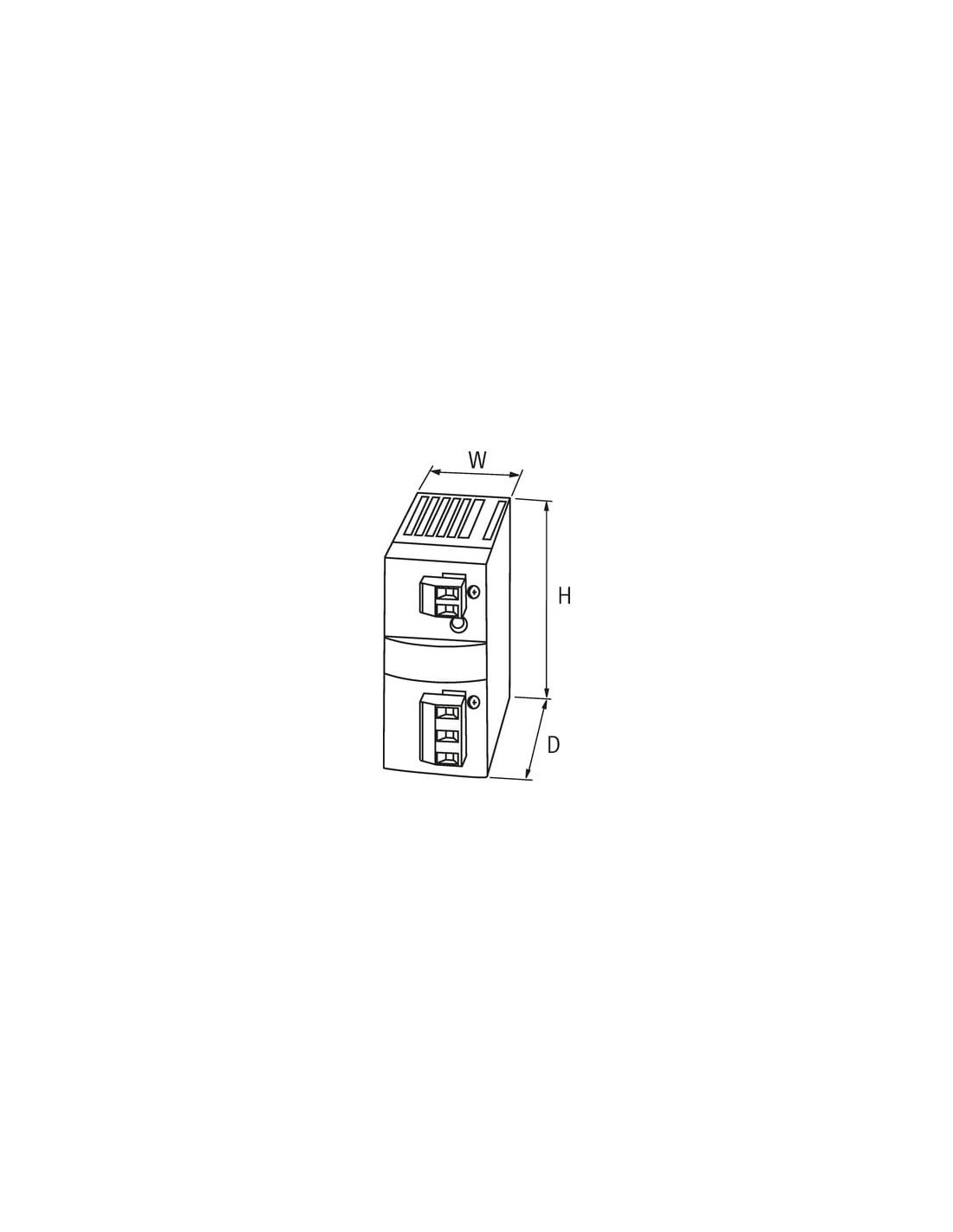

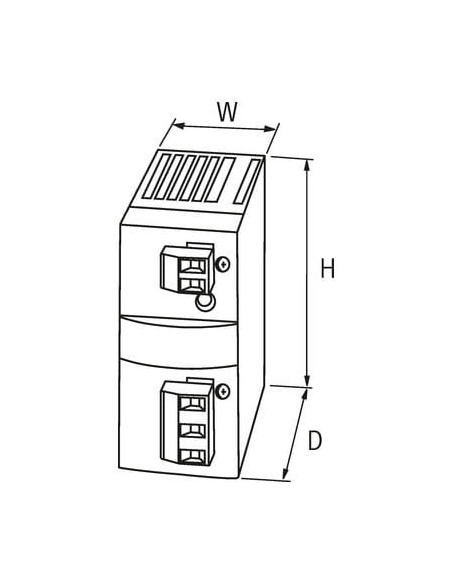

| Wysokość | 76 mm |
| Szerokość | 38 mm |
| Głębokość | 87,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 40 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |

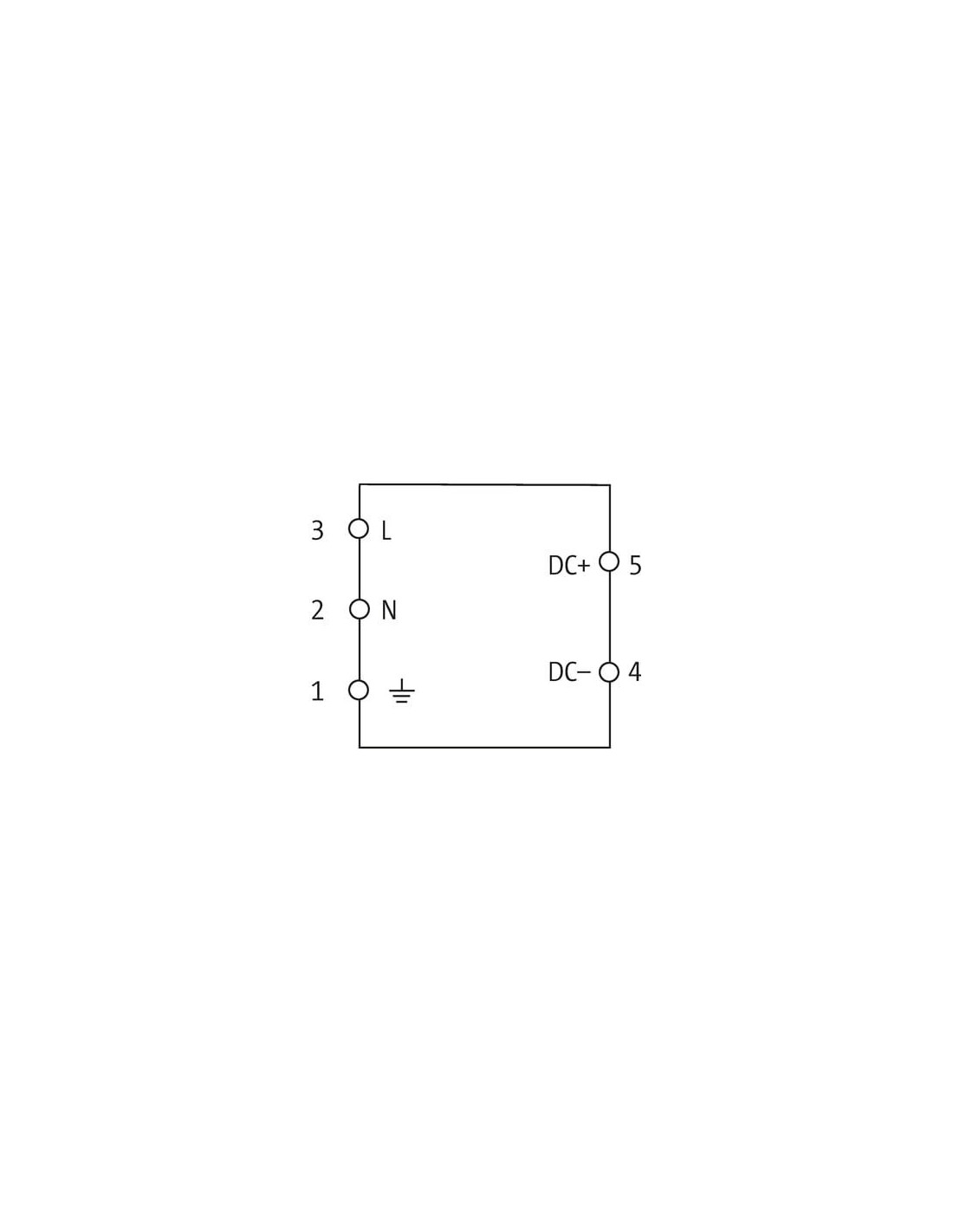

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | - |
| PIN 2 | + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |

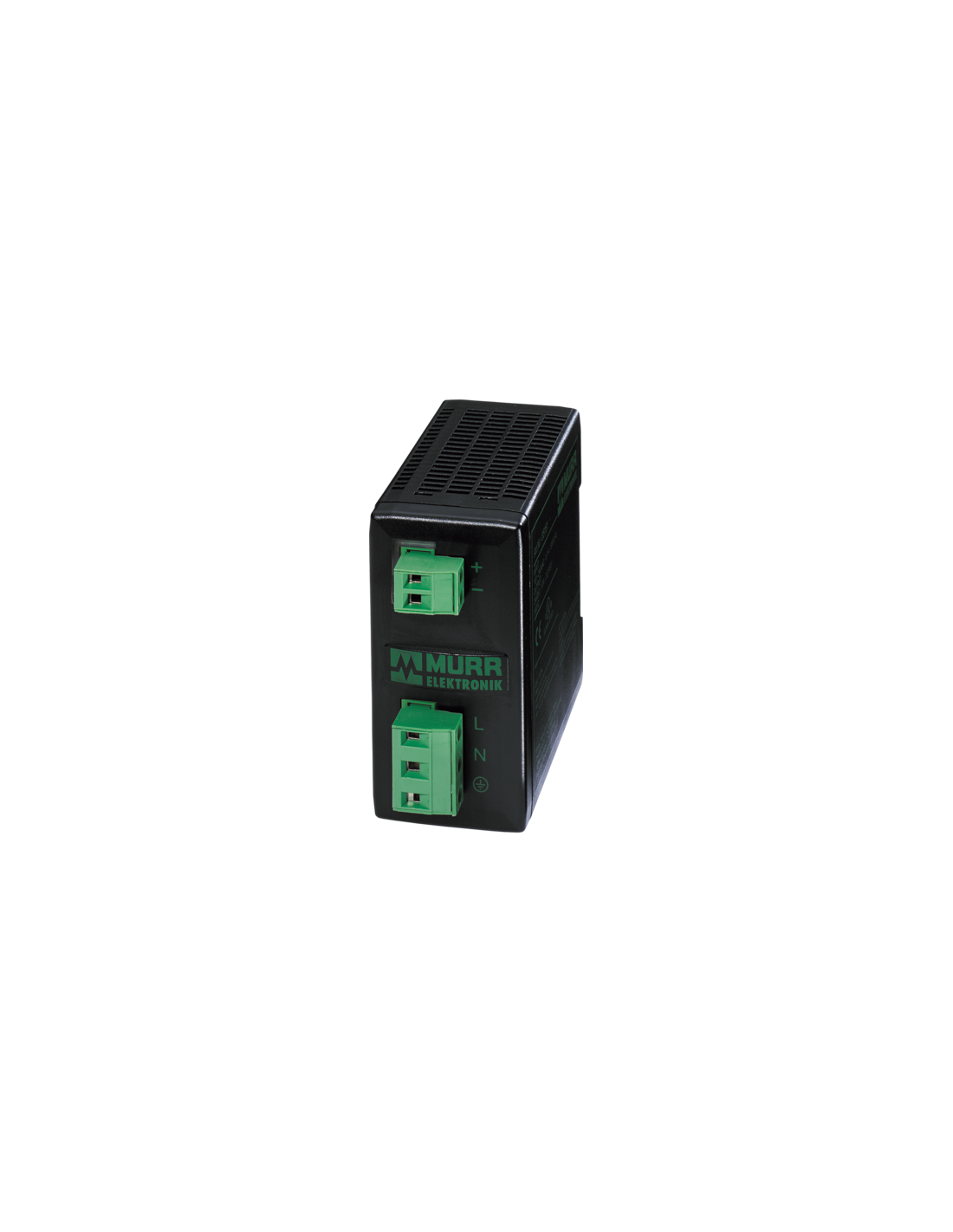

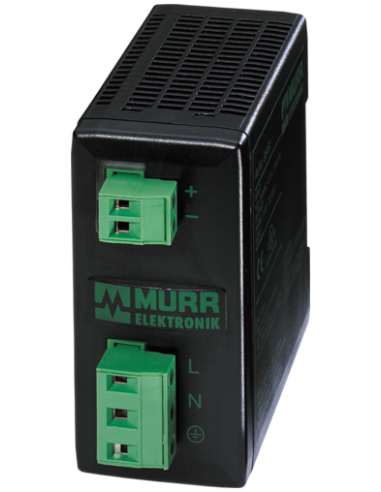

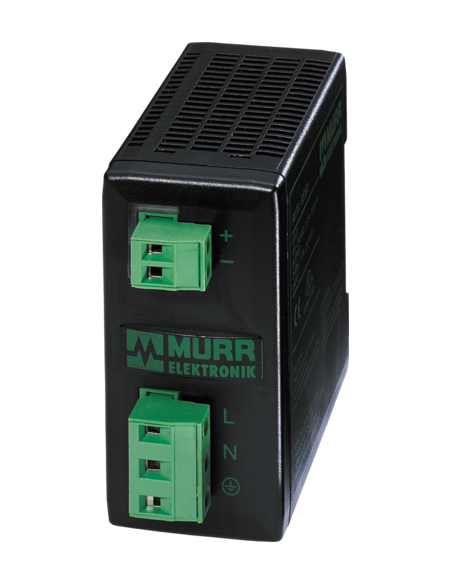

Zasilacz impulsowy MCS-B 1-fazowy 85161 – niezawodne zasilanie 24 V DC do zastosowań przemysłowych
Zasilacz impulsowy MCS-B 1-fazowy 85161 to wydajne i kompaktowe rozwiązanie, które zapewnia stabilne zasilanie urządzeń wymagających napięcia 24 V DC. Przeznaczony do instalacji w szafach sterowniczych oraz systemach automatyki przemysłowej, wyróżnia się szerokim zakresem napięcia wejściowego (90–265 V AC lub 110–300 V DC) oraz niezawodnością działania w trudnych warunkach środowiskowych.
Najważniejsze zalety zasilacza Murrelektronik MCS-B 85161
- Szeroki zakres napięcia wejściowego: zasilanie jednofazowe lub napięcie DC zapewnia uniwersalność zastosowań.
- Stabilne wyjście 24 V DC: możliwość precyzyjnej regulacji napięcia w zakresie 22–28 V pozwala na dostosowanie do specyficznych wymagań odbiorników.
- Ochrona urządzenia: wbudowane zabezpieczenia przeciwzwarciowe oraz przeciążeniowe na wyjściu podnoszą poziom bezpieczeństwa podłączonych instalacji.
- Kompaktowe wymiary: dzięki niewielkim gabarytom (wysokość 76 mm, szerokość 38 mm, głębokość 87,5 mm) oszczędza miejsce na szynie DIN w rozdzielni lub szafie sterowniczej.
- Łatwy montaż: uchwyt przystosowany do montażu na szynie nośnej TH35 zgodnie z normą EN 60715.
- Wysoka sprawność energetyczna: 82% sprawności minimalizuje straty energii i obniża koszty eksploatacji.
- Wytrzymałość: niezawodne działanie w temperaturze pracy od -25°C do +40°C z możliwością magazynowania nawet do +85°C.
- Możliwość pracy równoległej i szeregowej: możliwość podłączenia do 5 zasilaczy równolegle lub 2 szeregowo, co pozwala na łatwe zwiększenie mocy w systemach o większym zapotrzebowaniu.
- Doskonała odporność na zakłócenia: niskie wartości tętnień i szumów zapewniają prawidłową pracę nawet w najbardziej wymagających aplikacjach.
- Przyłącza sprężynowe: wygodne i szybkie podłączanie przewodów dzięki zaciskom sprężynowym FK, oznakowanym czytelnie na obudowie i w dokumentacji.
Typowe zastosowania zasilacza impulsowego MCS-B 85161
Zasilacz impulsowy 1-fazowy 85161 sprawdzi się wszędzie tam, gdzie kluczowa jest ciągłość oraz bezpieczeństwo zasilania. Możliwe zastosowania obejmują:
- Automatyka przemysłowa: zasilanie sterowników PLC, czujników, modułów I/O i systemów rozproszonych.
- Budowa maszyn: urządzenia technologiczne, systemy transportujące, maszyny produkcyjne.
- Systemy bezpieczeństwa: zasilanie urządzeń alarmowych, kontroli dostępu czy monitoringu.
- Instalacje inteligentnych budynków: systemy BMS, urządzenia do sterowania oświetleniem i wentylacją.
- Laboratoria i pomiary: stabilizowane źródło napięcia dla aparatury pomiarowej i testowej.
Najważniejsze właściwości techniczne zasilacza impulsowego 24V 1,3A
Zasilacz impulsowy Murrelektronik 85161 oferuje wyjście 24 V DC o maksymalnym prądzie 1,3 A, sprawdzając się w aplikacjach o niewielkim i średnim poborze mocy. Posiada selektywne zabezpieczenie wyjścia (SELV), co pozwala na bezpieczne zasilanie urządzeń o podwyższonych wymaganiach bezpieczeństwa.
Solidna obudowa oraz certyfikaty renomowanych jednostek zapewniają trwałość i zgodność z aktualnymi normami branżowymi.
