INPUT: 3× 324...572 V AC / 480...745 V DC
OUTPUT: 24...28 V DC
Prąd: 40 A
Lakierowana płytka
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 3 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 360 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 480 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2,3 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,6 A |
| Inrush current max. | 14 A @ 500 V |
| Liczba faz wejścia | 3 |
| Sprawność | 93,7 % @ 3× 400 V AC, 93,5 % @ 3× 480 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 48 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 40 ms @ 3× 500 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 90 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

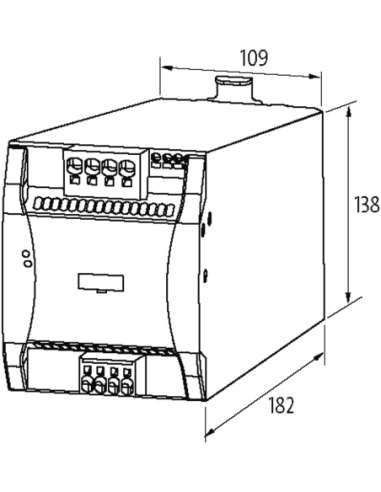

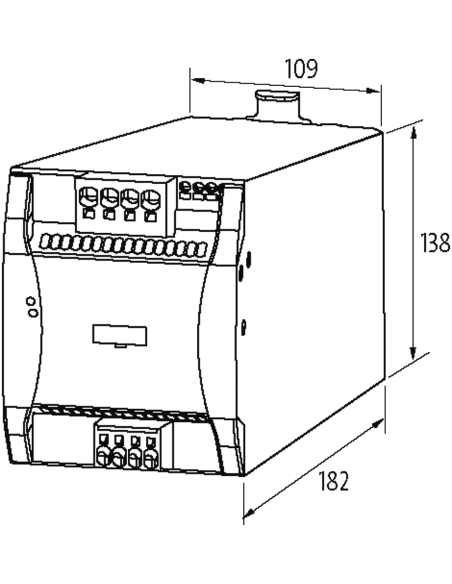

| Wysokość | 138 mm |
| Szerokość | 109 mm |
| Głębokość | 182 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm / Pro-Diag |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Input / Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 13 |
| PIN 2 | 14 |
| PIN 3 | 23 |
| PIN 4 | 24 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

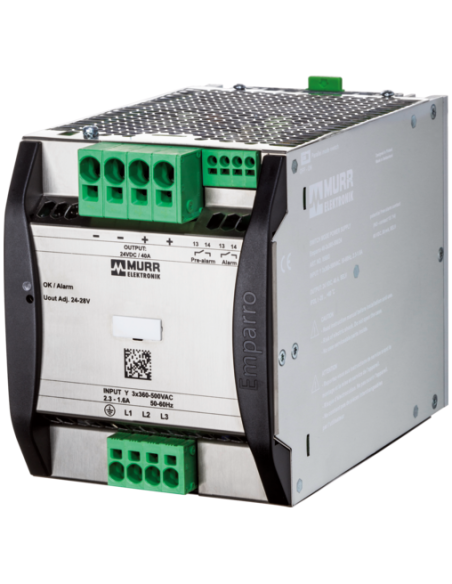

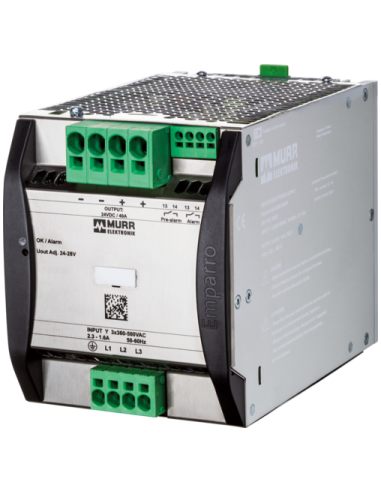

Zasilacz impulsowy Emparro 40-3x360-500/24 – Wydajne i niezawodne zasilanie przemysłowe
Emparro 40-3x360-500/24 (kod produktu 87693) to trójfazowy, przemysłowy zasilacz impulsowy, zaprojektowany z myślą o wymagających aplikacjach automatyki i sterowania. Urządzenie zapewnia stabilne zasilanie o parametrach wyjściowych 24-28 V DC oraz wysokim prądzie 40 A, co umożliwia jego zastosowanie w rozbudowanych systemach przemysłowych.
Profesjonalne zasilanie dla automatyki przemysłowej
Konstrukcja Emparro 40-3x360-500/24 pozwala na instalację w środowiskach przemysłowych, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo zasilania. Dzięki trójfazowemu wejściu (324...572 V AC lub 480...745 V DC) urządzenie gwarantuje stabilną pracę nawet w przypadku wahań napięcia sieciowego. Wyjście o dużej mocy i szerokim zakresie regulacji napięcia pozwala na zasilanie nawet najbardziej wymagających odbiorników.
- Wysoka sprawność energetyczna – do 93,7% przy 3×400 V AC
- Możliwość pracy równoległej i szeregowej (maks. 3 urządzenia)
- Power Boost – funkcja chwilowego zwiększenia prądu wyjściowego do 150% nominalnej wartości (do 48 A przez 5 s)
- Ochrona przeciążeniowa i przeciwzwarciowa na wyjściu
- Wysoki poziom ochrony – SELV, zgodność z SEMI F47, spełnia wymagania IP20 (EN IEC 60529)
Zastosowania zasilacza Emparro 40-3x360-500/24
Zasilacz doskonale sprawdza się w aplikacjach takich jak:
- Rozdzielnie elektryczne w zakładach produkcyjnych
- Sterowanie maszynami i liniami technologicznymi
- Zasilanie modułów automatyki i PLC
- Systemy oświetlenia LED przemysłowego
- Infrastruktura transportowa i logistyczna
- Obiekty wymagające wysokiej dostępności zasilania
Możliwości montażu i elastyczność integracji
Montaż na szynie DIN TH35 (EN 60715) umożliwia szybkie i wygodne umieszczenie urządzenia w standardowych szafach sterowniczych. Kompaktowe wymiary (138 × 109 × 182 mm) pozwalają na efektywne zarządzanie przestrzenią montażową.
Zaawansowane funkcje diagnostyki i bezpieczeństwa
Wyposażenie w zaciski sprężynowe zapewnia pewność połączeń, a funkcje Alarm / Pro-Diag umożliwiają integrację z systemami diagnostycznymi sterowników PLC. Obudowa wykonana z wysokiej jakości materiałów zabezpiecza elektronikę przed wpływem warunków zewnętrznych.
Odporność na trudne warunki pracy
Urządzenie utrzymuje pełną sprawność w szerokim zakresie temperatur roboczych od -40°C do +70°C, z zapewnioną ochroną przeciążeniową, przeciwzwarciową oraz ochroną przed przepięciami. Dodatkowo cechuje się wysoką odpornością na wilgotność powietrza (do 95%, bez kondensacji).
Wybierając Emparro 40-3x360-500/24, zyskuje się niezawodne źródło zasilania do rozbudowanych zastosowań przemysłowych, spełniające wysokie standardy bezpieczeństwa i stabilności pracy.
