INPUT: 340...460 V AC
OUTPUT: 24...28 V DC
Prąd: 10 A
Dane techniczne | Dane elektryczne
| Możliwość połączenia równoległego | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 400 V |
| Napięcie wejściowe AC min. | 340 V |
| Napięcie wejściowe AC maks. | 470 V |
| Prąd wejściowy AC | 1,6 A |
| Inrush current max. | 22 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 88 % |
Dane elektryczne | Wyjście
| Wybierana charakterystyka wyłączania | zworka z przodu (automatyczny restart lub definitywne wyłączenie) |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Prąd wyjściowy (UL) | 12 A |
| Mostkowanie zaniku zasilania min. | 12 ms @ 400 V AC |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 200 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 127 mm |
| Szerokość | 68 mm |
| Głębokość | 160 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |

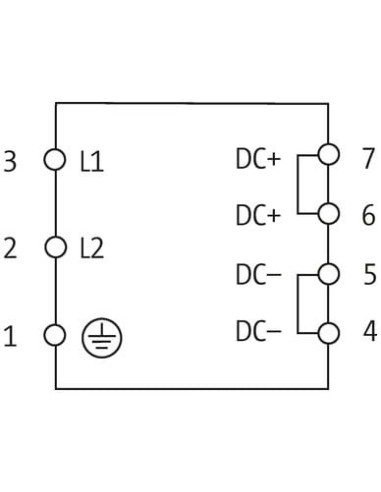

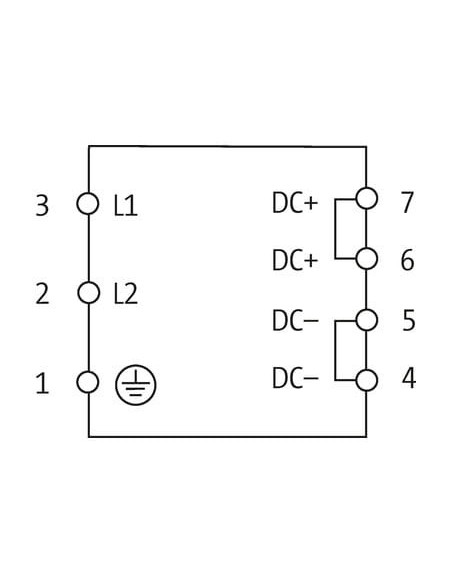

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | L 2 |
| PIN 3 | L 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

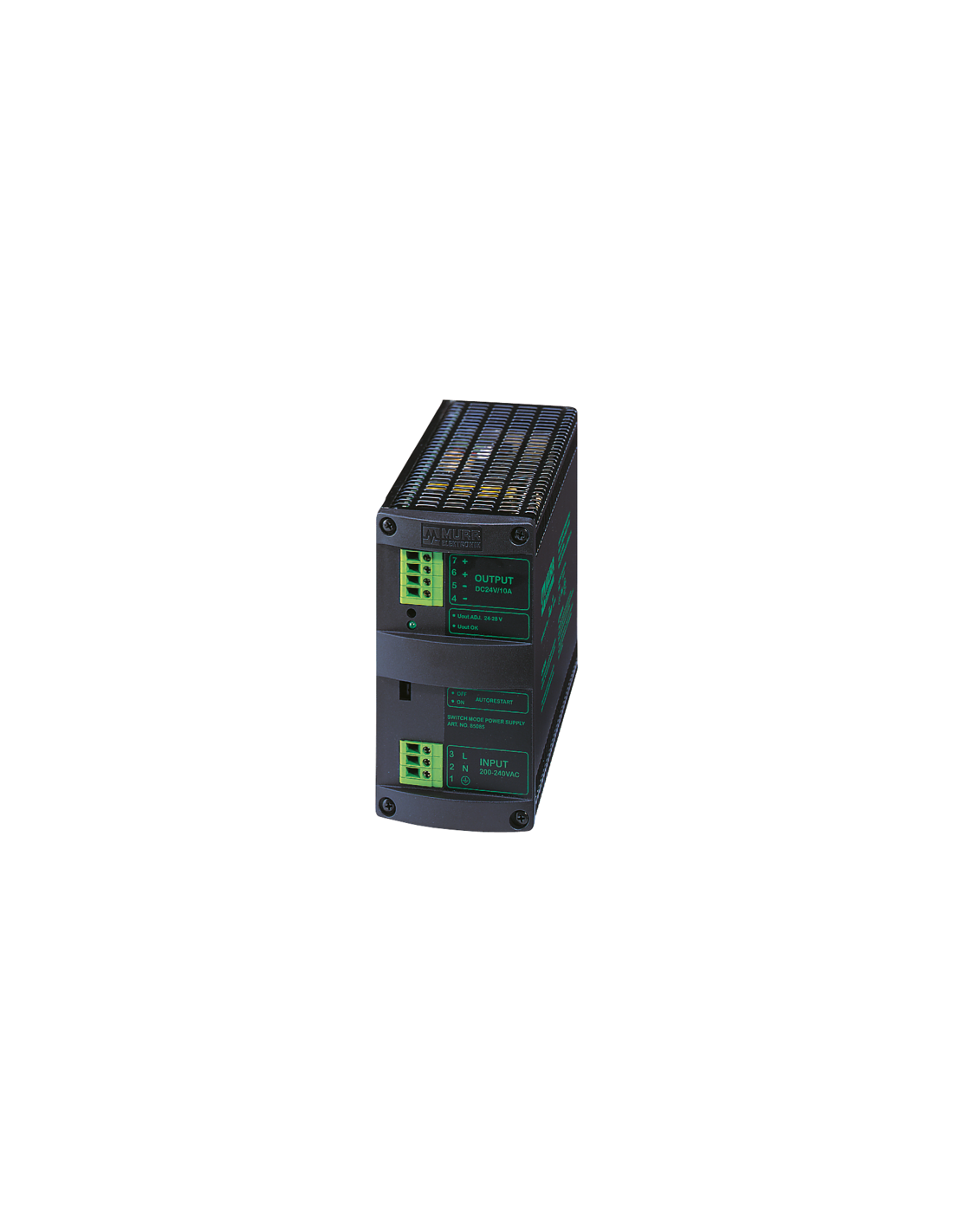

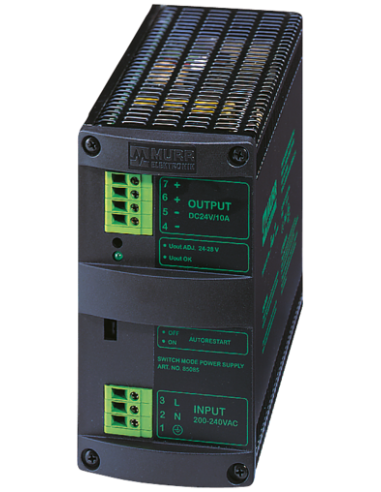

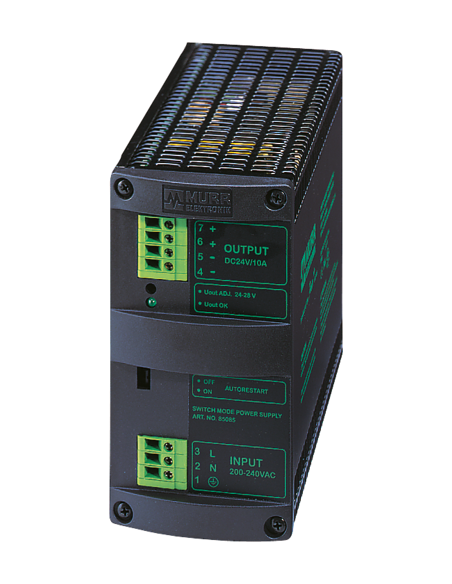

Zasilacz impulsowy 2-fazowy MCS 857726 – pewne i wydajne zasilanie 24 V DC
Zasilacz impulsowy Murrelektronik 2-fazowy MCS 857726 to zaawansowane rozwiązanie, które zapewnia stabilne i niezawodne zasilanie prądem stałym 24–28 V DC przy natężeniu aż 10 A. Dzięki szerokiemu zakresowi napięcia wejściowego (340–460 V AC) i możliwości pracy z napięciem do 470 V AC, zasilacz ten znajduje zastosowanie w najbardziej wymagających środowiskach przemysłowych.
Zastosowania zasilacza impulsowego MCS 2-fazowego
Zasilacz idealnie sprawdza się w automatyce przemysłowej, szafach sterowniczych oraz wszędzie tam, gdzie wymagane jest nieprzerwane i bezpieczne zasilanie urządzeń. Dzięki wysokiemu poziomowi ochrony (SELV) oraz zabezpieczeniom przeciwzwarciowym i przeciążeniowym, znajduje zastosowanie w systemach sterowania, liniach produkcyjnych, instalacjach maszyn oraz systemach bezpieczeństwa.
Najważniejsze zalety zasilacza Murrelektronik 857726
- Stabilne wyjście: regulowane napięcie 24–28 V DC oraz maksymalny prąd 10 A gwarantują zasilanie nawet dla wymagających aplikacji.
- Wysoka niezawodność: zaawansowane funkcje zabezpieczeń, mostkowanie zaniku zasilania oraz wbudowane zabezpieczenia przeciążeniowe i przeciwzwarciowe.
- Wydajność: wysoka sprawność energetyczna sięgająca 88% pozwala na oszczędności i ograniczenie strat energii.
- Elastyczny montaż: łatwy montaż na szynie DIN TH35 zgodnie z normą EN 60715 umożliwia szybkie i bezproblemowe umieszczenie zasilacza w szafie sterowniczej.
- Bezpieczna eksploatacja: dopuszczalny zakres temperatury pracy od 0 °C do 60 °C oraz odporność na wilgotność do 95% (bez kondensacji).
- Równoległa praca: możliwość połączenia kilku zasilaczy pozwala zwiększyć moc lub zapewnić redundancję systemu.
Typowe zastosowania zasilacza 24 V DC 10 A
Zasilacz impulsowy MCS przeznaczony jest do zasilania:
- sterowników PLC i paneli operatorskich,
- czujników i elementów wykonawczych automatyki,
- systemów monitorowania i bezpieczeństwa,
- napędów, zaworów i innych urządzeń przemysłowych,
- oświetlenia LED oraz urządzeń laboratoryjnych.
Konstrukcja i komfort obsługi – zasilacz na szynę DIN
Obudowa o wymiarach 127 mm (wysokość) x 68 mm (szerokość) x 160 mm (głębokość) umożliwia montaż zasilacza nawet w ograniczonej przestrzeni. Zastosowane zaciski sprężynowe FK gwarantują szybkie podłączenie przewodów oraz pewność kontaktu, a schemat połączeń umieszczony na obudowie ułatwia instalację.
Certyfikaty i zgodność z normami
Zasilacz jest zgodny z szeregiem międzynarodowych norm jakości oraz posiada oznaczenia pozwalające na jego wykorzystywanie w wielu krajach i branżach, co potwierdzają liczne certyfikaty widoczne na materiałach produktowych.
2-fazowy zasilacz impulsowy Murrelektronik MCS 857726 gwarantuje niezawodne zasilanie, łatwy montaż oraz bezpieczeństwo pracy nawet w wymagających warunkach przemysłowych.
