INPUT: 3× 360...440 V AC
OUTPUT: 22...28 V DC
Prąd: 10 A
additional mounting feet for screw mounting part no. 89500
Dane techniczne | Dane elektryczne
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 360 V |
| Napięcie wejściowe AC maks. | 440 V |
| Prąd wejściowy AC (3-fazowy) | 0,42 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Liczba faz wejścia | 3 |
| Sprawność | 90 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Prąd wyjściowy (UL) | 12 A |
| Mostkowanie zaniku zasilania min. | 3 ms @ 400 V AC |
| Monitorowanie fazy | Wyłączenie przy pracy 2-fazowej |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

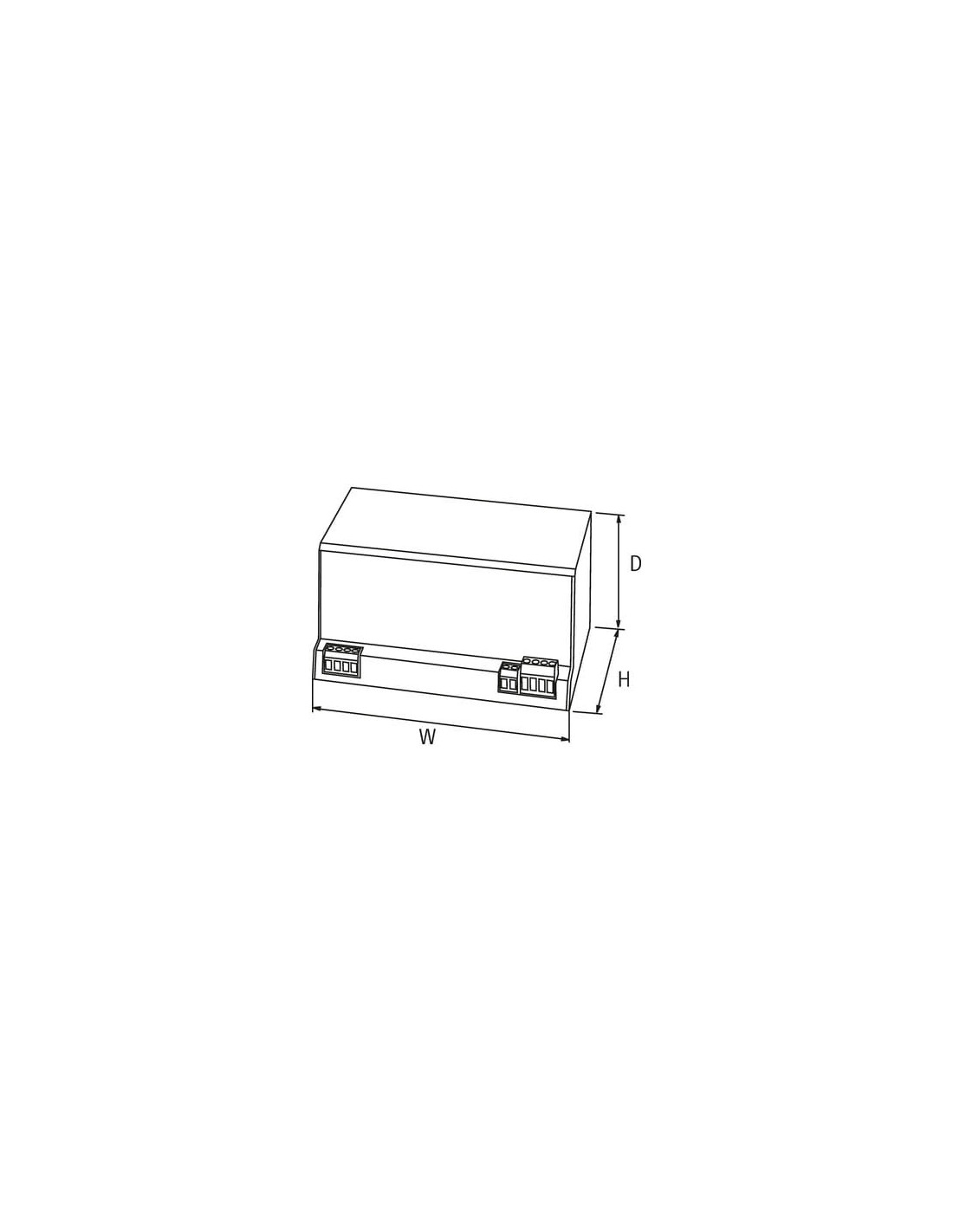

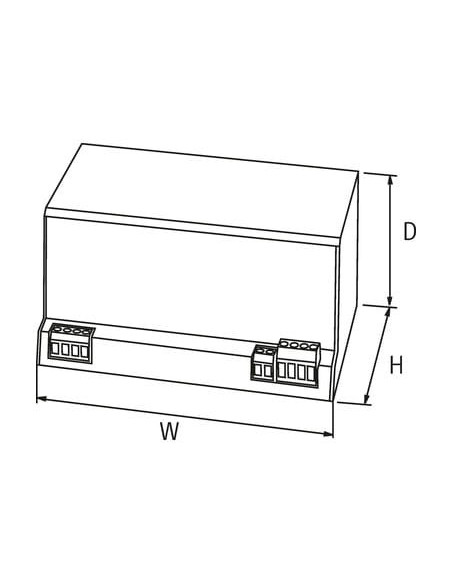

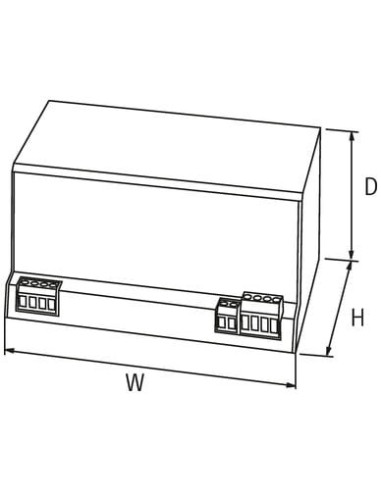

| Wysokość | 132 mm |
| Szerokość | 198 mm |
| Głębokość | 97 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 30 % |
| Względna wilgotność powietrza maks. (praca) | 90 % bez kondensacji |

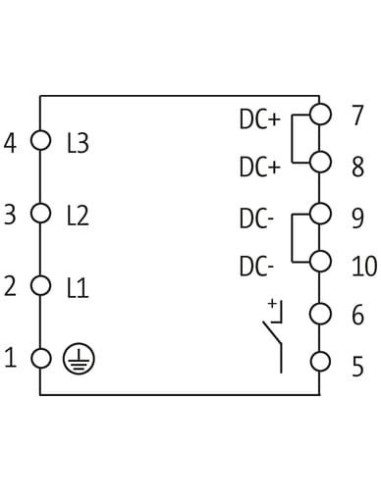

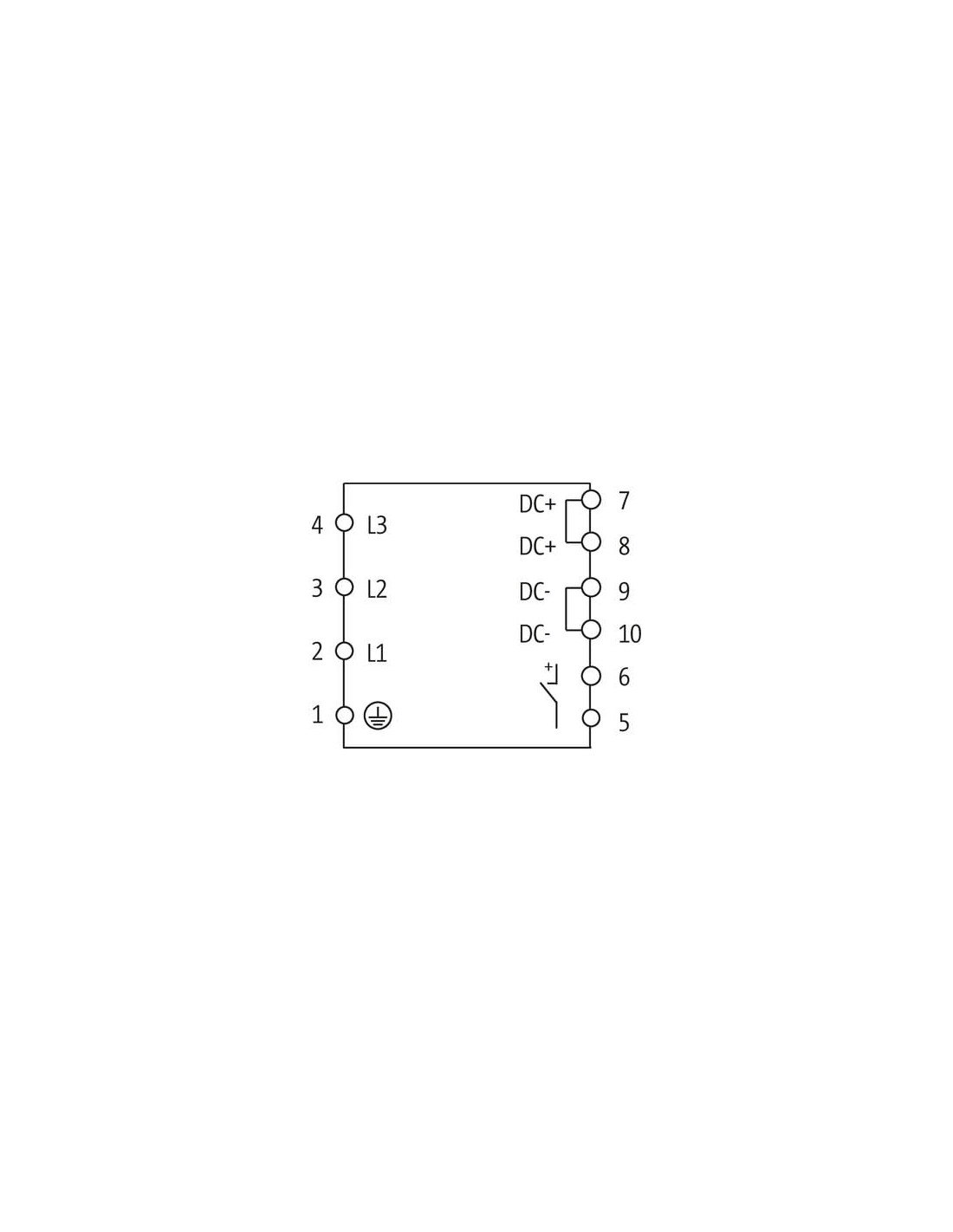

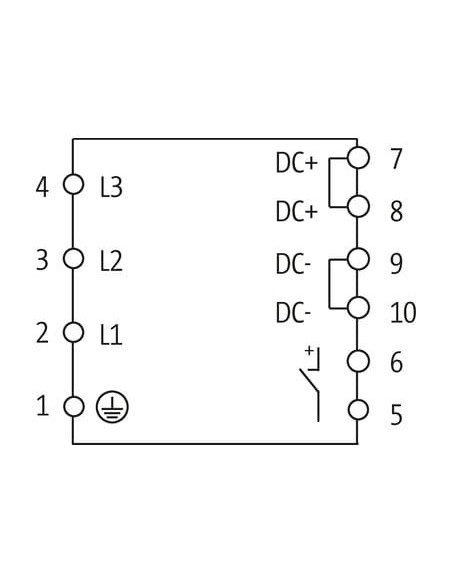

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Signal |
| PIN 2 | Signal + |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | + |
| PIN 3 | - |
| PIN 4 | - |

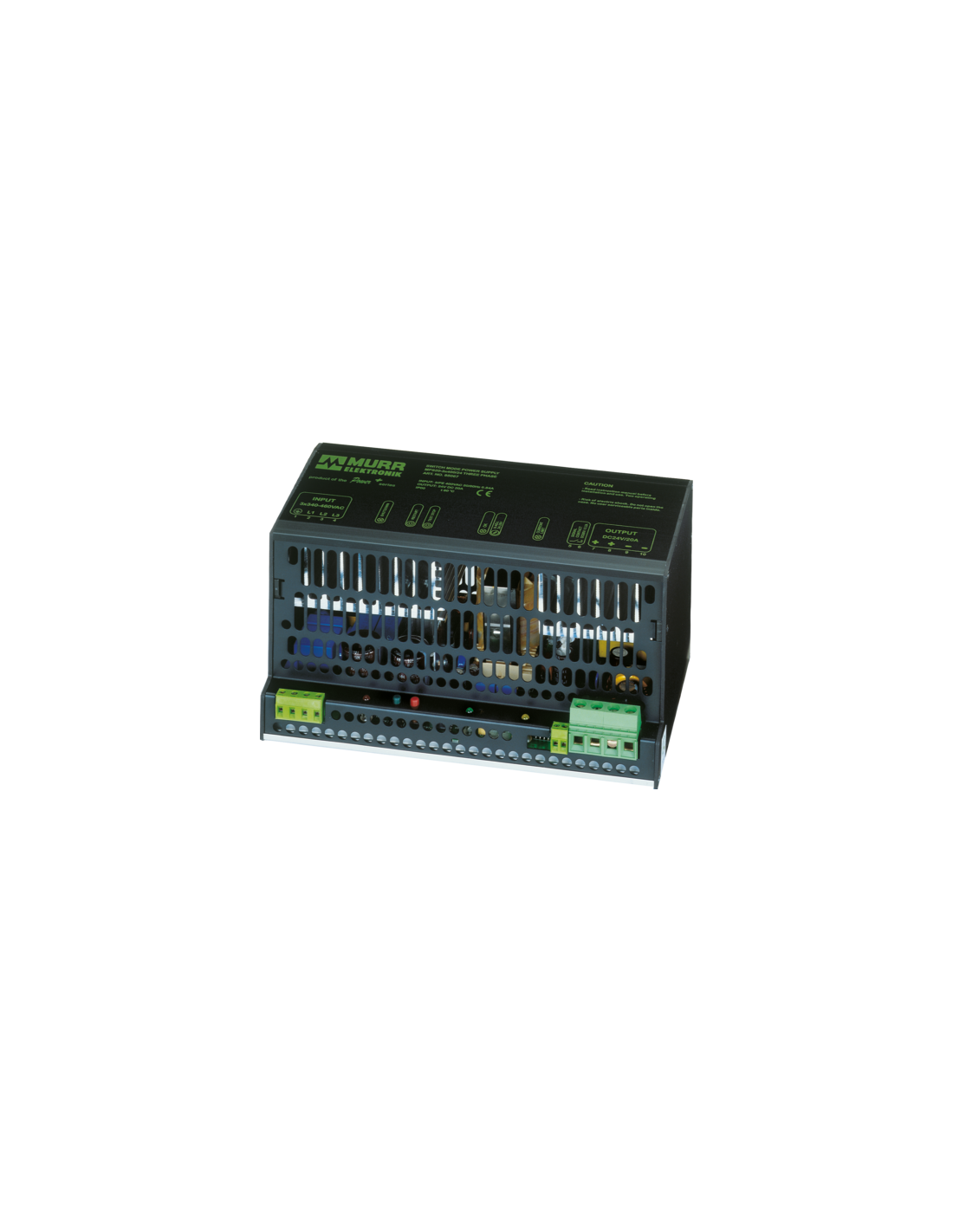

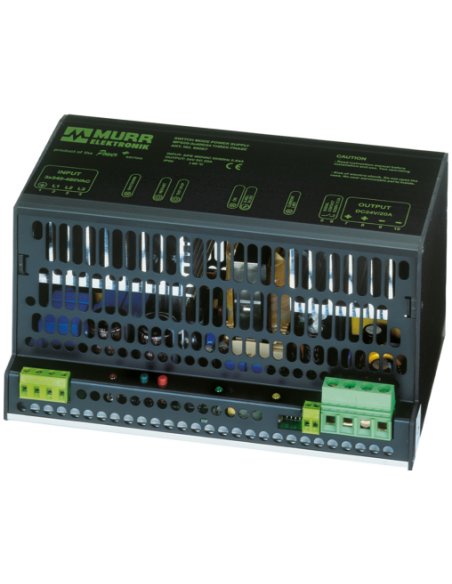

Zasilacz impulsowy trójfazowy MPS 3-fazowy 24V 10A – kod produktu 85065
Zasilacz impulsowy MPS 3-fazowy o kodzie 85065 to zaawansowane urządzenie przeznaczone do stabilnego i bezpiecznego zasilania instalacji przemysłowych oraz automatyki. Dzięki możliwości pracy w szerokim zakresie napięcia wejściowego 360–440 V AC (trójfazowego) oraz regulowanemu napięciu wyjściowemu 22–28 V DC, sprawdzi się zarówno w nowych, jak i modernizowanych systemach.
Najważniejsze cechy i zalety – zasilacz impulsowy 24V 10A
- Wysoka wydajność – prąd wyjściowy do 10 A zapewnia zasilanie nawet kilku urządzeń jednocześnie.
- Stabilność napięcia – regulowane napięcie wyjściowe (22–28 V DC) umożliwia dostosowanie parametrów do potrzeb aplikacji.
- Praca trójfazowa – gwarantuje niezawodność i odporność na wahania napięcia sieciowego.
- Zaawansowane zabezpieczenia – wbudowana ochrona przeciwzwarciowa i przeciążeniowa zwiększa bezpieczeństwo pracy.
- Możliwość połączenia równoległego i szeregowego – elastyczność rozbudowy zasilania.
- Wysoka sprawność – aż 90% co ogranicza straty energii i ciepła.
- Norma bezpieczeństwa SELV – zgodność z najnowszymi standardami bezpieczeństwa dla układów niskiego napięcia.
- Łatwy montaż na szynie DIN (TH35, EN 60715) – szybka instalacja oraz stabilność urządzenia w szafach sterowniczych.
- Szeroki zakres temperatur pracy (0°C do 60°C) pozwala na stosowanie w nawet najbardziej wymagających środowiskach przemysłowych.
Typowe zastosowania zasilacza MPS 3-fazowego 24V 10A
Zasilacz impulsowy MPS 3-fazowy 24V 10A doskonale sprawdzi się w szerokiej gamie aplikacji przemysłowych, takich jak:
- Automatyka przemysłowa – szafy sterownicze, systemy PLC, sterowanie maszynami.
- Systemy oświetlenia LED – zapewnienie stabilnego zasilania dla systemów o dużym poborze mocy.
- Zakłady produkcyjne – zasilanie urządzeń, układów pomiarowych oraz systemów monitoringu.
- Energetyka i instalacje infrastrukturalne – systemy wymagające wysokiej niezawodności i ciągłości pracy.
- Zasilanie urządzeń pomiarowych, falowników, przetworników, modułów I/O oraz innych komponentów automatyki.
Budowa i wygoda użytkowania – zasilacz impulsowy 3-fazowy 24V
Obudowa zasilacza MPS 85065 wykonana jest z trwałych materiałów o właściwościach termicznych i mechanicznych, co zapewnia długotrwałą, bezawaryjną pracę. Urządzenie jest wyposażone w czytelne oznaczenia oraz zaciski śrubowe, które ułatwiają podłączenie przewodów wejściowych i wyjściowych. Kompaktowe wymiary (wysokość 132 mm, szerokość 198 mm, głębokość 97 mm) umożliwiają montaż nawet w ograniczonej przestrzeni.
Bezpieczeństwo i certyfikaty
Zasilacz MPS 3-fazowy 24V 10A jest zgodny z wieloma międzynarodowymi normami i posiada certyfikaty bezpieczeństwa. Gwarantuje to niezawodność oraz spełnienie wymagań środowiskowych i technicznych w każdej aplikacji.
Wybierając zasilacz impulsowy MPS 3-fazowy 24V 10A, inwestujesz w sprawdzone rozwiązanie, które zapewnia bezpieczeństwo, wydajność oraz wszechstronność zastosowania w profesjonalnych instalacjach przemysłowych.
