INPUT: 100...240 V AC
OUTPUT: 23...28 V DC
Prąd: 2.5 A
Mostkowanie zaniku zasilania min.
min. 20 ms (115 V AC); min. 100 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | nie |
| Połączenie szeregowe | tak |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 4 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 240 V |
| Napięcie wejściowe AC min. | 100 V |
| Napięcie wejściowe AC maks. | 240 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,3 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,6 A |
| Inrush current max. | 20 A @ 230 V |
| Sprawność | 84 % @ 115 V AC, 85 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 23 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 2,5 A |
| Falowość resztkowa właściwa maks. | 10 mV |
| Spikes (s-s) max. | 50 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

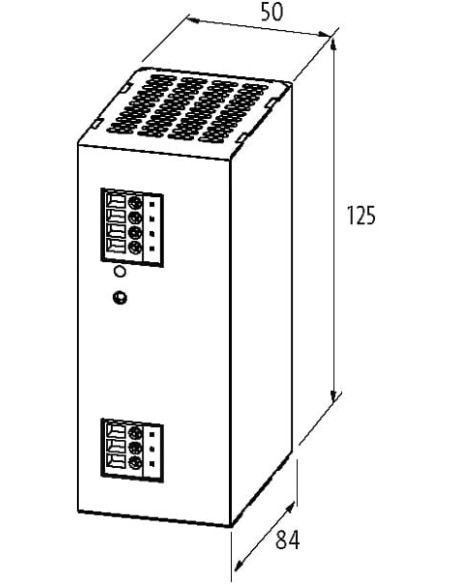

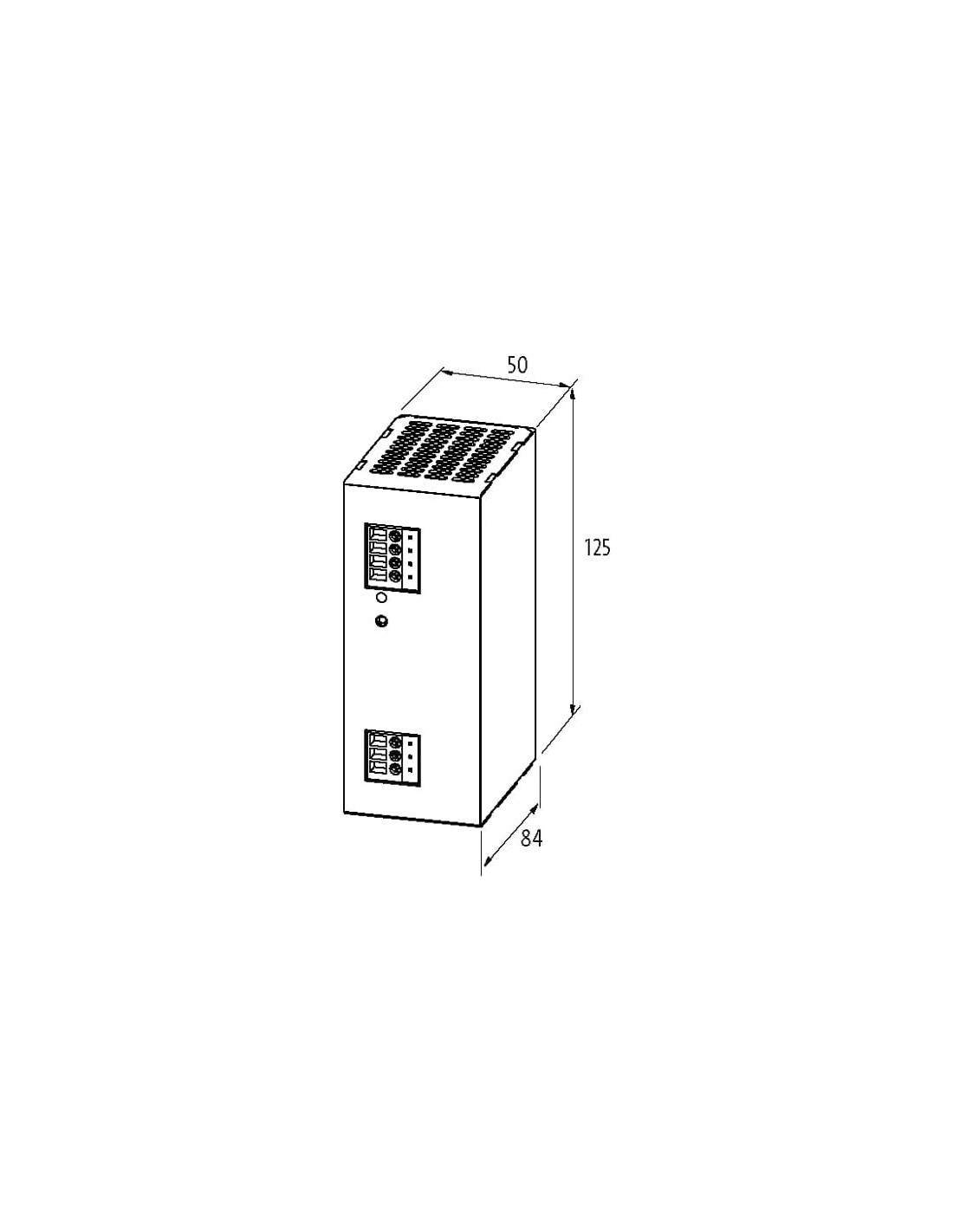

| Wysokość | 125 mm |
| Szerokość | 50 mm |
| Głębokość | 84 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 40 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 20 % |
| Względna wilgotność powietrza maks. (praca) | 90 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

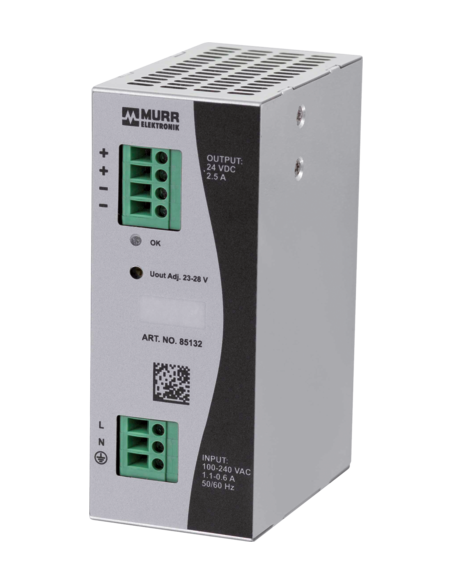

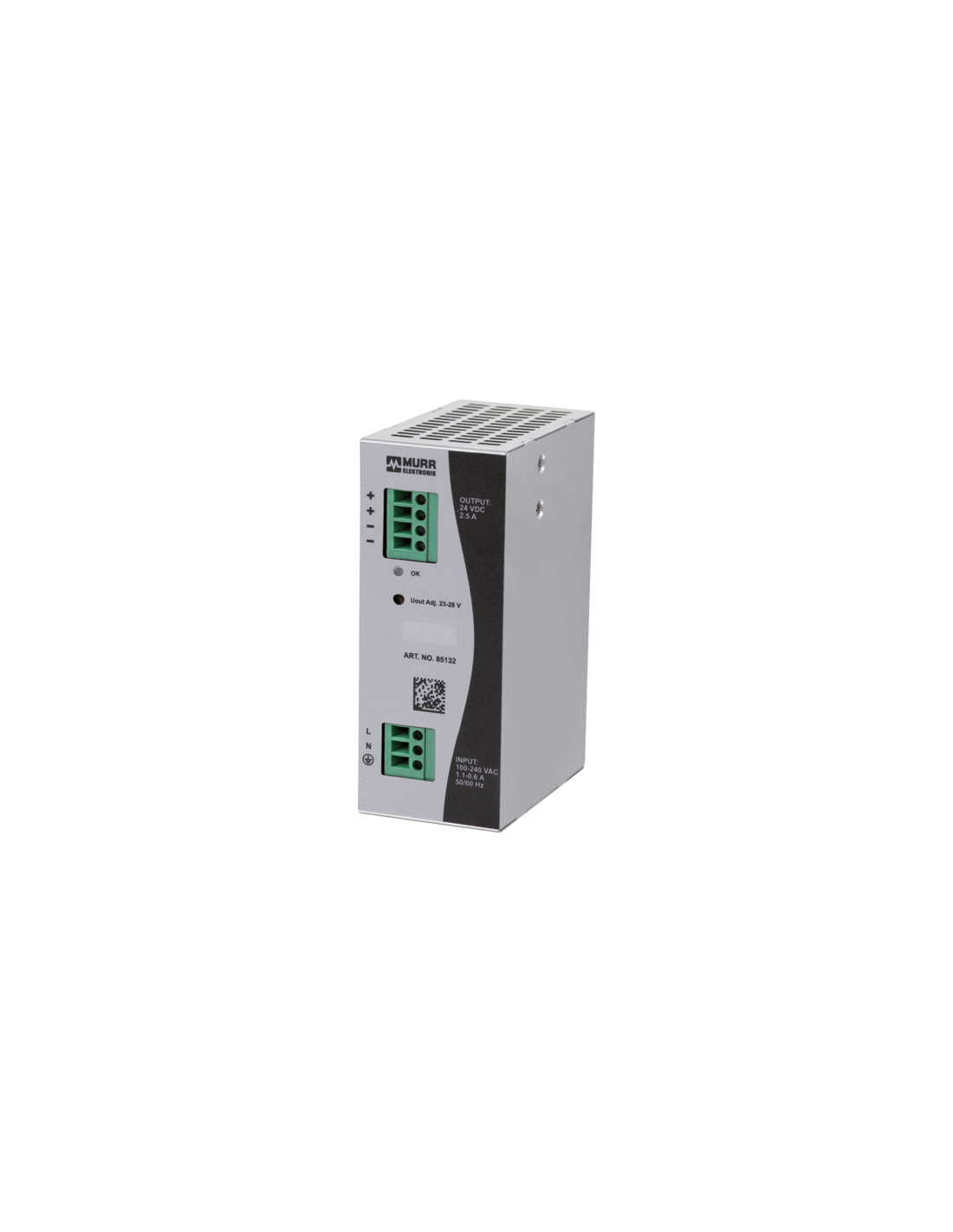

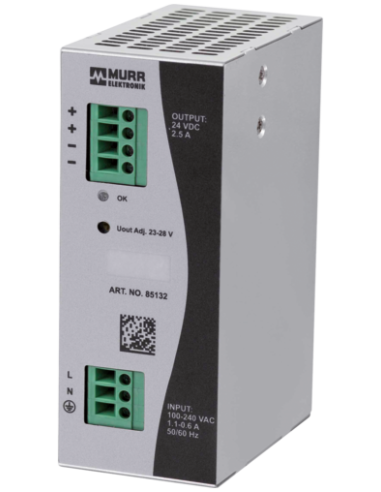

Zasilacz impulsowy Eco-Rail-2 85132 – stabilne zasilanie 24 V DC dla przemysłu
Zasilacz impulsowy Eco-Rail-2 o numerze katalogowym 85132 to wydajne rozwiązanie do zasilania urządzeń automatyki przemysłowej oraz instalacji elektrycznych wymagających stabilnego napięcia DC. Dzięki szerokiemu zakresowi napięcia wejściowego 100...240 V AC, urządzenie zapewnia elastyczność zastosowania w różnych środowiskach oraz niezawodne funkcjonowanie na liniach produkcyjnych, w szafach sterowniczych i wielu innych aplikacjach przemysłowych.
Zalety zasilacza impulsowego Eco-Rail-2 85132
- Uniwersalne zasilanie: szeroki zakres napięcia wejściowego umożliwia pracę w różnych krajach i warunkach zasilania (100-240 V AC, 50/60 Hz).
- Regulowane napięcie wyjściowe: ustawiane w zakresie 23–28 V DC, co umożliwia dopasowanie parametrów do wymagań odbiornika.
- Stabilna praca i ochrona: zabezpieczenia przed przeciążeniem oraz zwarciem gwarantują bezpieczeństwo użytkowania.
- Wysoka sprawność energetyczna: do 85%, co sprzyja efektywnej i oszczędnej eksploatacji.
- Kompaktowe wymiary: niewielka obudowa pozwala na oszczędność miejsca w szafie sterowniczej (szerokość: 50 mm, wysokość: 125 mm, głębokość: 84 mm).
- Montaż na szynę DIN: wygodna i szybka instalacja na standardowej szynie TH35 (EN 60715).
- Wytrzymałość temperaturowa: stabilna praca w zakresie temperatur od 0°C do 40°C (w trakcie pracy) oraz szeroki zakres przechowywania (-20°C do 85°C).
Typowe zastosowania – gdzie wykorzystać zasilacz impulsowy Eco-Rail-2?
Zasilacz 24 V DC o prądzie 2,5 A znajduje szerokie zastosowanie w wielu dziedzinach automatyki i elektrotechniki. Jest rekomendowany do zasilania:
- systemów sterowania i automatyki przemysłowej,
- sterowników PLC, modułów I/O oraz przekaźników,
- czujników, siłowników oraz modułów komunikacyjnych,
- oświetlenia LED 24 V,
- urządzeń elektronicznych w rozdzielnicach i szafach sterowniczych,
- urządzeń pomiarowych i laboratoryjnych.
Produkt znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka niezawodność zasilania oraz bezpieczeństwo pracy urządzeń końcowych.
Opis konstrukcji i możliwości podłączenia
Obudowa wykonana jest z trwałego materiału, który zapewnia stopień ochrony IP20, co sprawdza się w typowych warunkach montażu wewnątrz rozdzielnicy. Zasilacz wyposażony jest w zaciski sprężynowe umożliwiające szybkie podłączenie przewodów zarówno po stronie wejściowej, jak i wyjściowej. Urządzenie posiada wyjście ustawiane (regulacja napięcia), a zestaw zacisków pozwala na łatwe wykonanie połączeń zgodnie ze standardami przemysłowymi.
Zasilacz Eco-Rail-2 85132 – bezpieczeństwo i niezawodność w aplikacjach przemysłowych
Certyfikowane rozwiązanie zgodne z normami EN IEC 60529 zapewnia odpowiedni poziom ochrony, a wewnętrzne zabezpieczenie strony pierwotnej podnosi niezawodność nawet w trudnych warunkach eksploatacji. Dzięki funkcji mostkowania zaniku zasilania (min. 20 ms przy 115 V AC, min. 100 ms przy 230 V AC) zabezpiecza odbiorniki przed krótkotrwałymi przerwami w dostawie prądu.
Zasilacz impulsowy Eco-Rail-2 85132 jest znakomitym wyborem do nowoczesnych układów automatyki, gdzie liczy się bezpieczeństwo, energooszczędność i elastyczność konfiguracji.
