INPUT: 90...265 V AC
OUTPUT: 12 V DC ±1%
Prąd: 1 A
Mostkowanie zaniku zasilania min.
min. 20 ms (115 V AC); min. 150 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | nie |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 115 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 90 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 110 V |
| Napięcie wejściowe DC maks. | 300 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,29 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,16 A |
| Inrush current max. | 20 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 77 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 12 V |
| Napięcie wyjściowe DC min. | 12 V |
| Napięcie wyjściowe DC maks. | 15 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 1 A |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 300 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

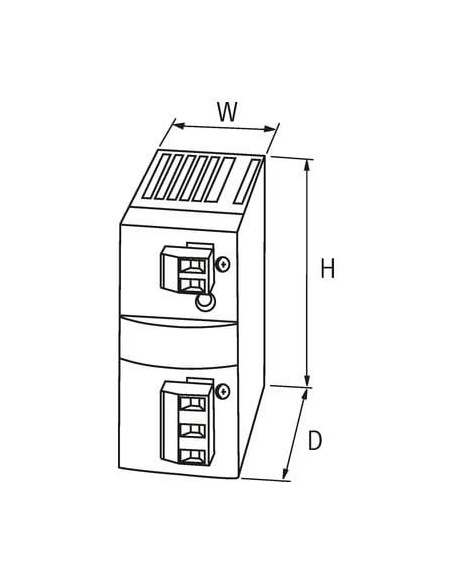

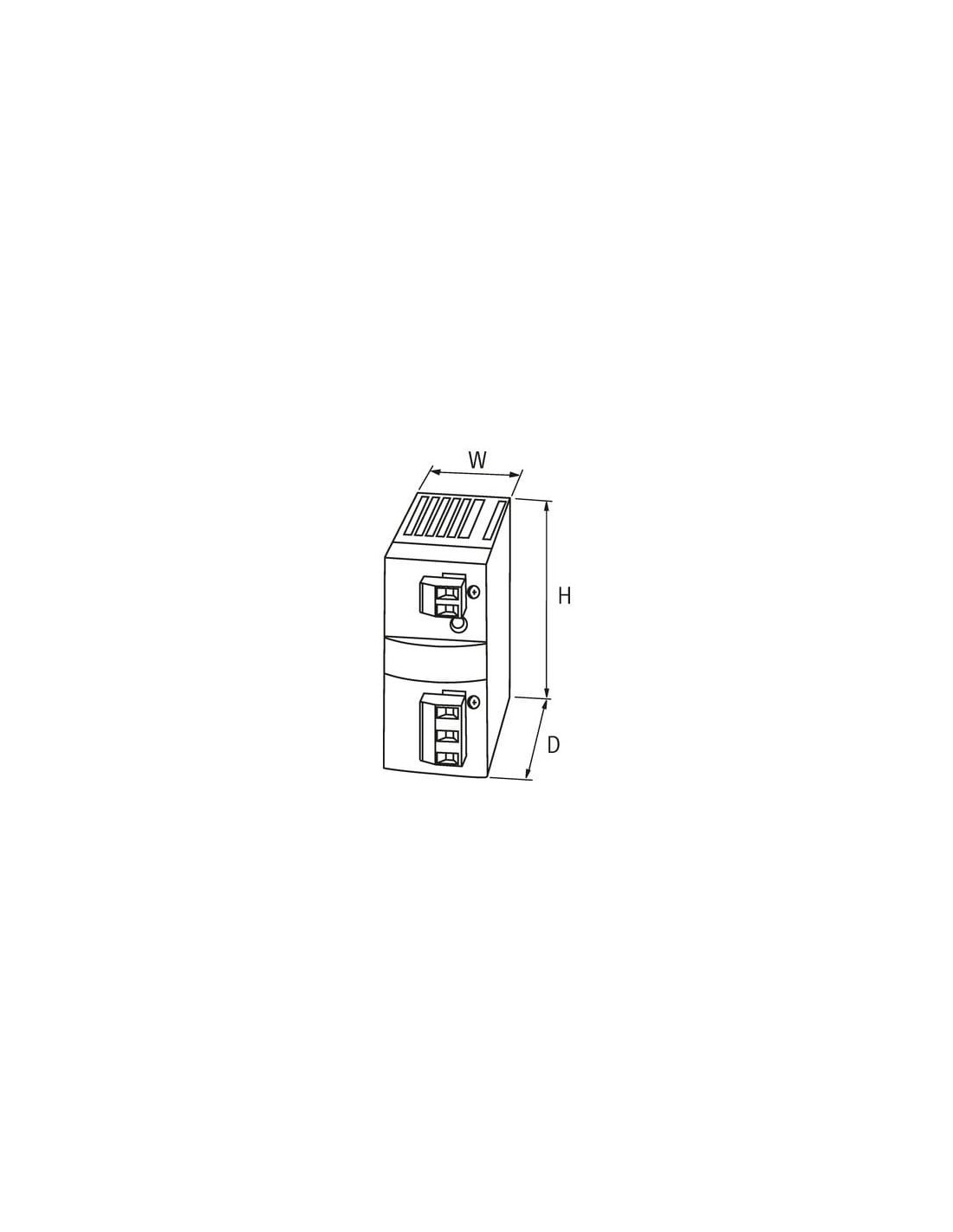

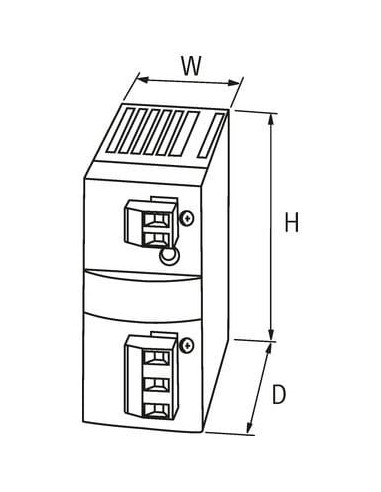

| Wysokość | 76 mm |
| Szerokość | 38 mm |
| Głębokość | 87,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 50 °C |
| Obniżenie wartości znamionowych od | 50 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | - |
| PIN 2 | + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |

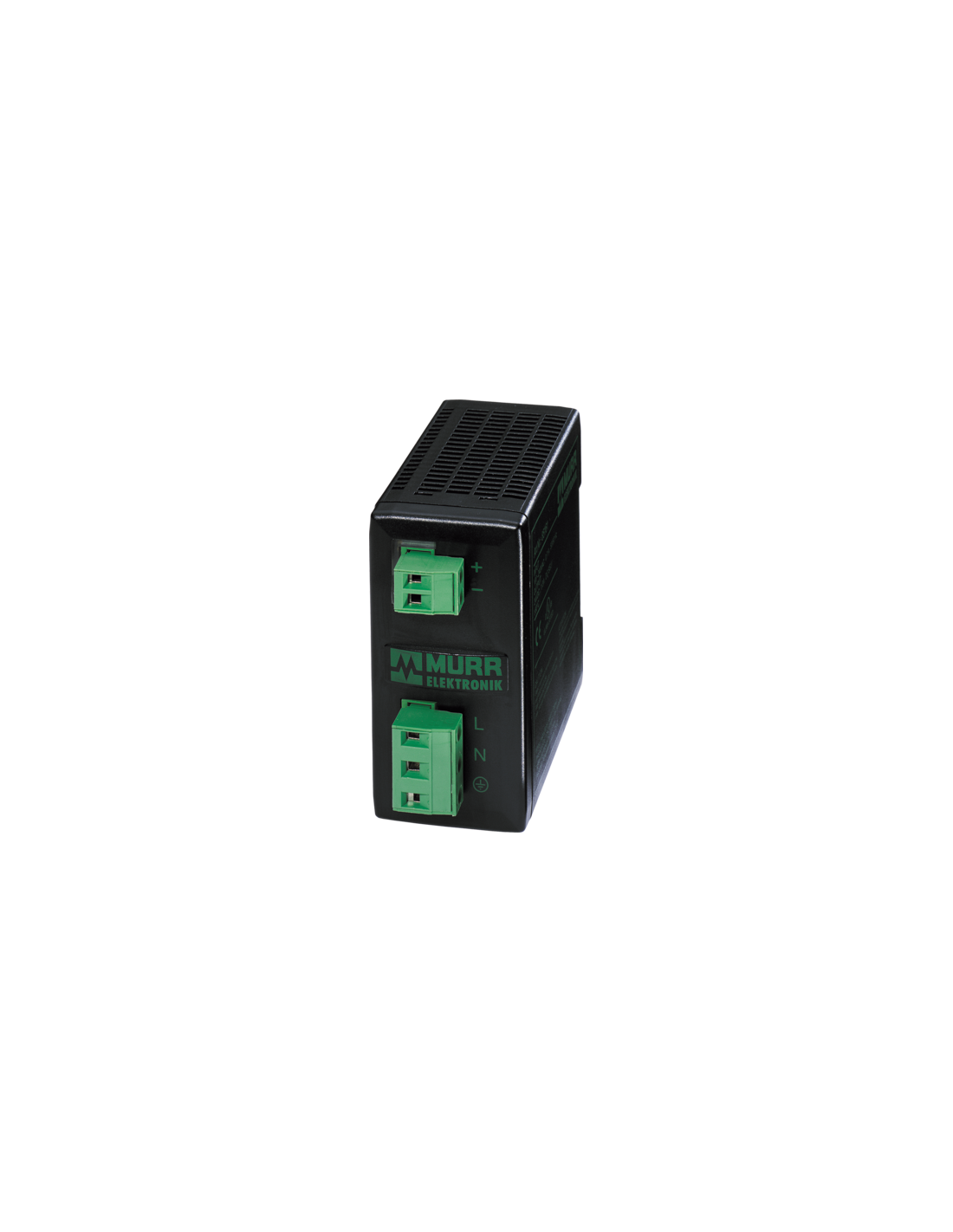

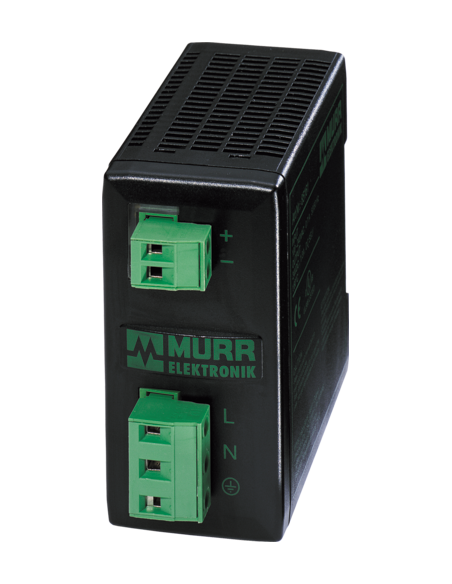

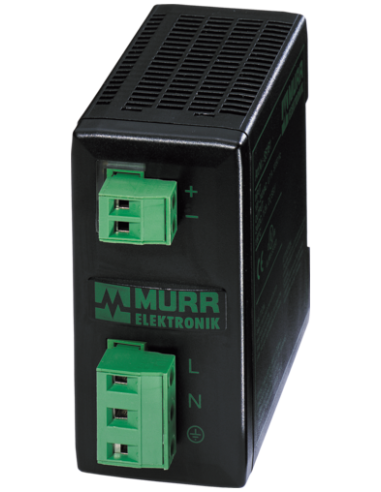

Zasilacz impulsowy 1-fazowy 12V DC 1A Murrelektronik 85372 – zasilanie do zastosowań przemysłowych
Zasilacz impulsowy 1-fazowy Murrelektronik 12V DC 1A o kodzie produktu 85372 to niezawodne źródło zasilania, które sprawdza się w różnorodnych aplikacjach przemysłowych oraz automatyce. Przeznaczony do montażu na szynie DIN TH35, zapewnia stabilne napięcie wyjściowe oraz wysoką efektywność działania.
Możliwości zastosowania zasilacza 1-fazowego 12V DC
Zasilacz impulsowy 85372 jest odpowiedni do zasilania urządzeń automatyki przemysłowej, sterowników PLC, modułów I/O, systemów detekcji i sygnalizacji, a także różnych komponentów elektrycznych wymagających zasilania 12V DC o stabilnych parametrach. Sprężynowe zaciski ułatwiają szybką i pewną instalację przewodów.
- Automatyka przemysłowa – idealny do szaf sterowniczych, systemów sterowania maszyn czy linii produkcyjnych.
- Systemy bezpieczeństwa – zasilanie dla modułów zabezpieczeń, czujników i systemów sygnalizacji.
- Rozdzielnice elektryczne – bezproblemowa integracja z popularnymi systemami rozdzielczymi.
- Systemy monitoringu i kontroli – zasilanie dla urządzeń wymagających nieprzerwanej pracy.
Główne zalety zasilacza impulsowego Murrelektronik 12V DC 1A
- Szeroki zakres napięcia wejściowego – pracuje w zakresie 90–265 V AC oraz 110–300 V DC, co pozwala na zastosowanie w różnych warunkach sieciowych.
- Kompaktowe wymiary – wysokość 76 mm, szerokość 38 mm, głębokość 87,5 mm pozwala na oszczędność miejsca w szafie rozdzielczej.
- Bezpieczeństwo użytkowania – wyposażony w zabezpieczenia przed przeciążeniem i zwarciem na wyjściu oraz spełnia standardy SELV.
- Szybki montaż na szynie DIN dzięki odpowiedniej konstrukcji oraz sprężynowym zaciskom przyłączeniowym FK.
- Stabilne parametry wyjściowe – regulowane napięcie wyjściowe w zakresie 12–15 V DC, mała falowość napięcia i niski poziom zakłóceń.
- Długi czas podtrzymania napięcia przy zaniku sieci – umożliwia zachowanie ciągłości pracy odbiorników nawet w przypadku chwilowych przerw w zasilaniu.

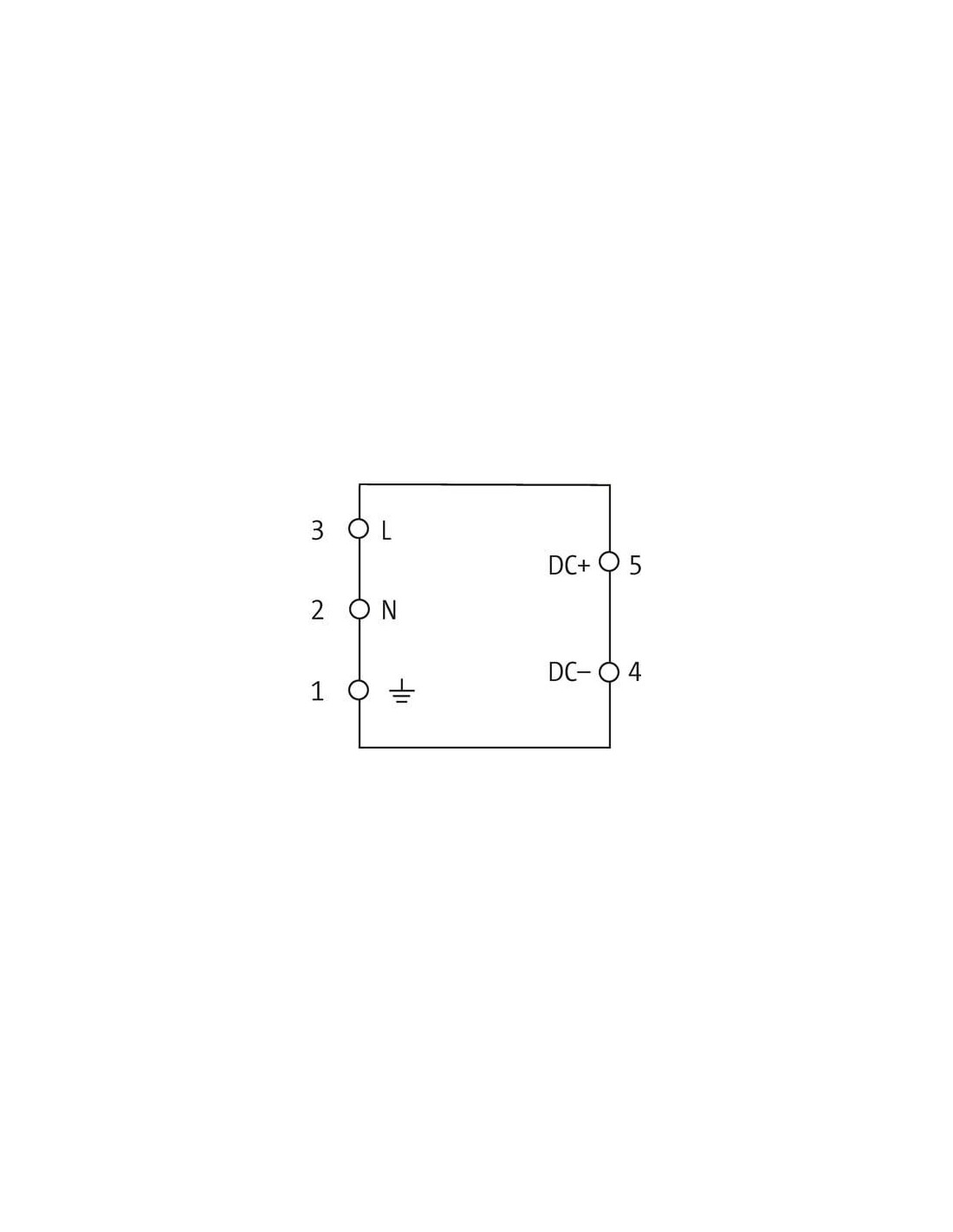

Schemat podłączenia i instrukcja montażu zasilacza impulsowego Murrelektronik
Przyłącza:
- IN (zasilanie AC): L (faza), N (neutralny), PE (uziemienie)
- OUT (wyjście DC): + (DC+), – (DC–)
Bezpieczeństwo połączeń zapewniają zielone złącza sprężynowe, oznaczone zgodnie ze schematem umieszczonym na obudowie.
Warunki pracy i typowe środowiska eksploatacji
Zasilacz impulsowy 85372 może pracować w temperaturach otoczenia od 0°C do +50°C, a także jest odporny na wilgotność powietrza do 95% (bez kondensacji). Dzięki temu znajduje zastosowanie nawet w wymagających środowiskach przemysłowych, gdzie liczy się niezawodność i stabilność parametrów zasilania.
Wybór zasilacza impulsowego Murrelektronik 85372 to gwarancja stabilnego i bezpiecznego zasilania w szerokim zakresie zastosowań przemysłowych, dzięki czemu może być kluczowym elementem każdej rozdzielnicy czy szafy automatyki.
