Dostępny
INPUT: 3× 324...572 V AC / 450...745 V DC
OUTPUT: 24...28 V DC
Prąd: 5 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 3 |
| Liczba urządzeń połączonych szeregowo maks. | 3 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 6,3 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 360 V |
| Napięcie wejściowe 2 AC | 500 V |
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 450 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,45 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,3 A |
| Inrush current max. | 9,5 A @ 500 V |
| Liczba faz wejścia | 3 |
| Sprawność | 92,5 % @ 3× 400 V AC, 91,8 % @ 3× 480 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 6 A |
| Czas Power Boost min. | 5 s |
| Mostkowanie zaniku zasilania min. | 25 ms @ 3× 360 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 50 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 4-otworowe mocowanie śrubowe |
| Wysokość | 143 mm |
| Szerokość | 50 mm |
| Głębokość | 143 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output / Alarm |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 6 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |
| PIN 5 | 13 |
| PIN 6 | 14 |

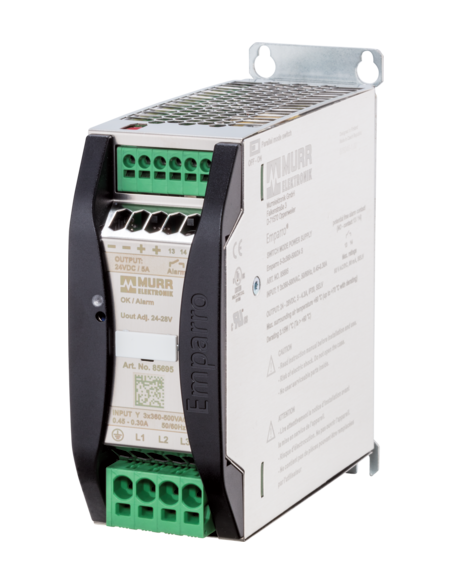

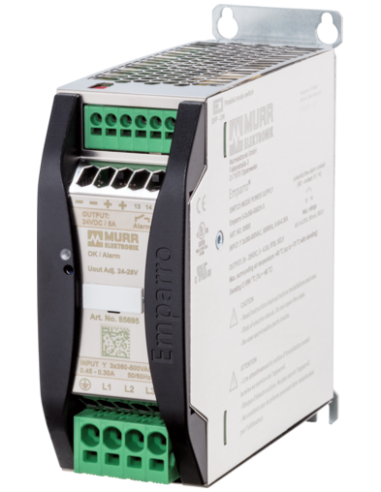

Zasilacz Emparro 3x360-500/24 S – 5A 85695 – Zasilanie trójfazowe do zastosowań przemysłowych
Zasilacz Emparro 3x360-500/24 S o numerze katalogowym 85695 to wydajne i niezawodne urządzenie przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej oraz systemach wymagających stabilnego zasilania prądem stałym o napięciu 24 V DC. Dzięki zaawansowanej technologii konstrukcji zapewnia wysoką sprawność i bezpieczeństwo pracy nawet w najbardziej wymagających warunkach.
Najważniejsze cechy zasilacza Emparro 3x360-500/24 S
- Uniwersalne napięcia wejściowe: możliwość pracy zarówno z napięciem trójfazowym AC w szerokim zakresie od 324 do 572 V, jak i napięciem DC od 450 do 745 V
- Maksymalny prąd wyjściowy: 5 A przy napięciu od 24 do 28 V DC, z opcjonalnym Power Boostem do 150% na czas do 5 sekund
- Regulowane napięcie wyjściowe: zakres od 24 do 28 V DC, co pozwala dostosować zasilacz do wymagań konkretnej aplikacji
- Wysoka sprawność energetyczna: osiągająca nawet 92,5% przy 3× 400 V AC, co przekłada się na niższe straty energii i mniejsze nagrzewanie urządzenia
- Niezawodność w trudnych warunkach: szeroki zakres temperatur pracy od -40°C do +70°C oraz odporność na spadki napięcia zgodnie z normą SEMI F47
- Kompaktowa i solidna obudowa: montaż na czterech śrubach ułatwia integrację w szafach sterowniczych i rozdzielniach
- Rozbudowane zabezpieczenia: ochrona przeciążeniowa, przeciwzwarciowa oraz stopień ochrony IP20
Możliwości zastosowania zasilacza 24V Emparro w automatyce
Produkt znajduje szerokie zastosowanie w systemach automatyki przemysłowej, infrastrukturalnych rozwiązaniach energetycznych oraz aplikacjach maszynowych. To idealny wybór wszędzie tam, gdzie kluczowe są niezawodność, stabilność napięcia i bezpieczeństwo zasilania. Niezawodność potwierdzają liczne certyfikaty jakości i zgodności z międzynarodowymi normami.
- Zasilanie sterowników PLC i paneli operatorskich
- Współpraca z modułami wejść/wyjść, czujnikami i siłownikami
- Systemy automatyki budynkowej i przemysłowej
- Linie produkcyjne i montażowe
- Zastosowanie w maszynach, urządzeniach oraz rozdzielniach niskiego napięcia
Bezpieczeństwo i łatwa integracja zasilacza trójfazowego Emparro
Zasilacz trójfazowy Emparro zapewnia wysoki poziom bezpieczeństwa (SELV) oraz jest wyposażony w zaciski sprężynowe, które umożliwiają szybkie podłączenie zarówno po stronie wejściowej (3-fazy), jak i wyjściowej, z dodatkowymi stykami alarmowymi. Dzięki temu integracja urządzenia w istniejących aplikacjach jest szybka i wygodna.
Dlaczego warto wybrać zasilacz Emparro 85695?
- Zwiększona niezawodność w krytycznych aplikacjach przemysłowych
- Długa żywotność nawet przy intensywnej eksploatacji w trudnych warunkach środowiskowych
- Możliwość łączenia równoległego i szeregowego – łatwe skalowanie systemu zasilania
- Kompaktowe wymiary (143 × 50 × 143 mm) pozwalają na oszczędność miejsca w szafach sterowniczych
Zasilacz Emparro 3x360-500/24 S – 5A 85695 to wszechstronne i zaawansowane rozwiązanie dedykowane nowoczesnym instalacjom automatyki oraz systemom zasilania wymagającym wysokiej dostępności i niezawodnej pracy nawet w trudnym środowisku przemysłowym.
