INPUT: 95...265 V AC
OUTPUT: 12 V DC ±1%
Prąd: 2.5 A
Mostkowanie zaniku zasilania min.
min. 20 ms (115 V AC); min. 110 ms (230 V AC)
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | nie |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 115 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe AC min. | 95 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 110 V |
| Napięcie wejściowe DC maks. | 300 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,56 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,31 A |
| Inrush current max. | 20 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Sprawność | 82 % |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 12 V |
| Napięcie wyjściowe DC min. | 12 V |
| Napięcie wyjściowe DC maks. | 15 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 2,5 A |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 120 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 76 mm |
| Szerokość | 38 mm |
| Głębokość | 87,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 50 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | - |
| PIN 2 | + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |

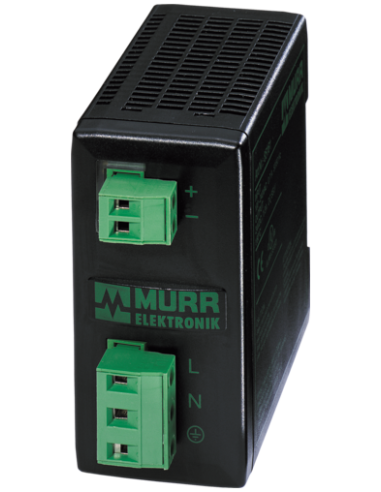

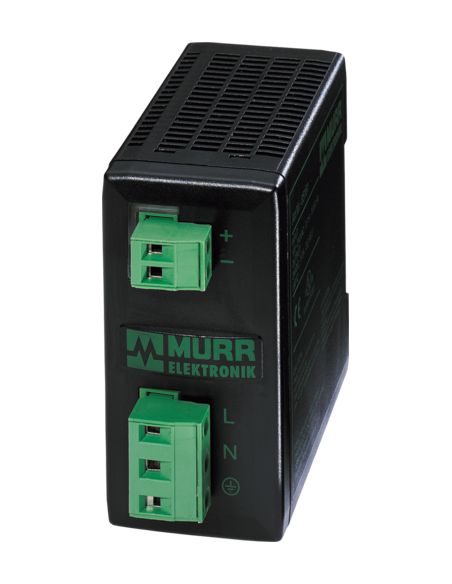

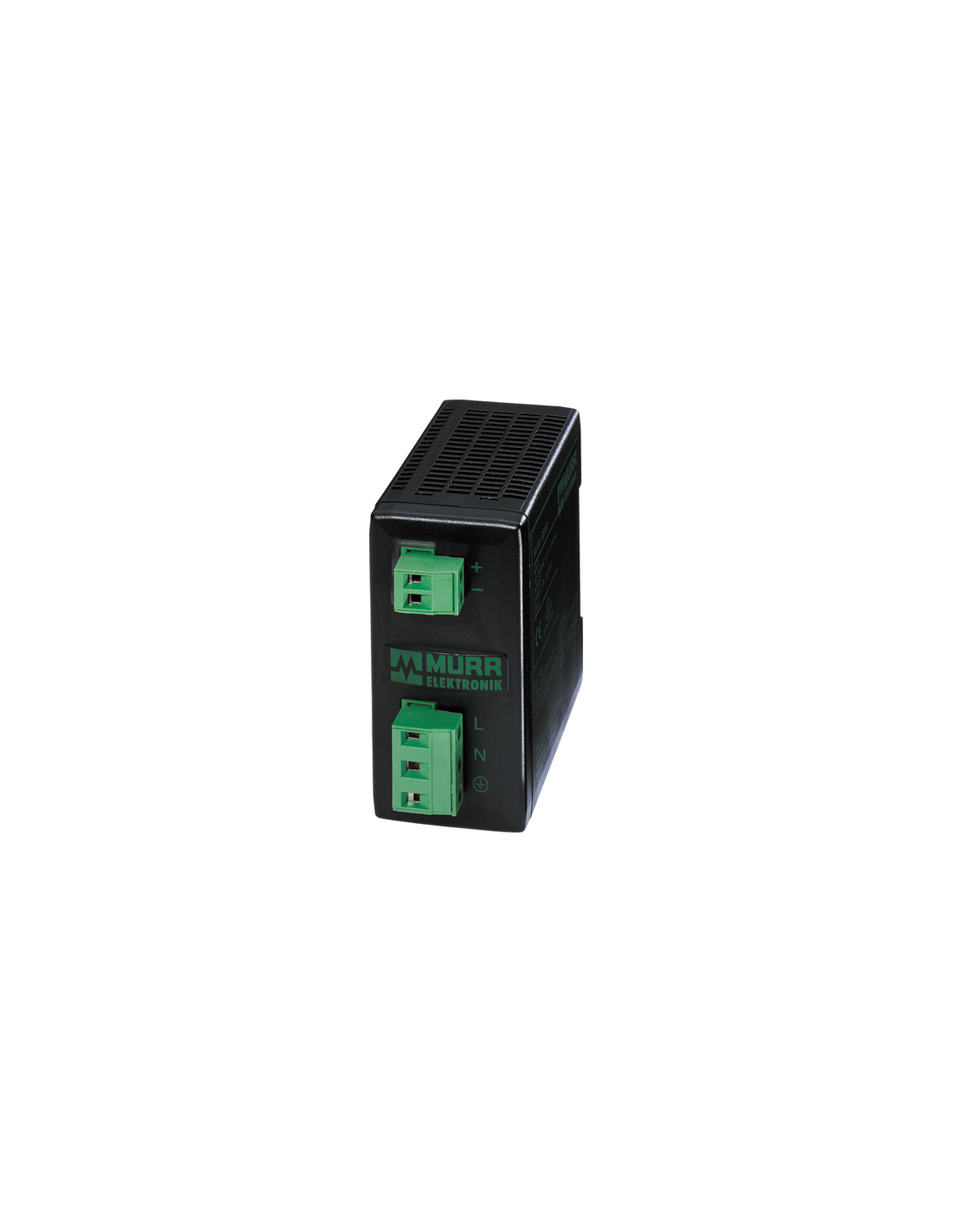

Zasilacz impulsowy MCS-B 1-fazowy 85373 – wydajne i niezawodne zasilanie 12V DC
Zasilacz impulsowy MCS-B 1-fazowy 85373 firmy Murrelektronik to kompaktowe i solidne rozwiązanie dedykowane do zastosowań przemysłowych, automatyki oraz instalacji, które wymagają stabilnego i bezpiecznego zasilania napięciem stałym 12 V DC. Urządzenie jest przystosowane do pracy w szerokim zakresie napięcia wejściowego 95…265 V AC lub 110…300 V DC, co pozwala na uniwersalne zastosowanie w różnych warunkach sieciowych.
Najważniejsze zalety i cechy konstrukcyjne zasilacza impulsowego MCS-B

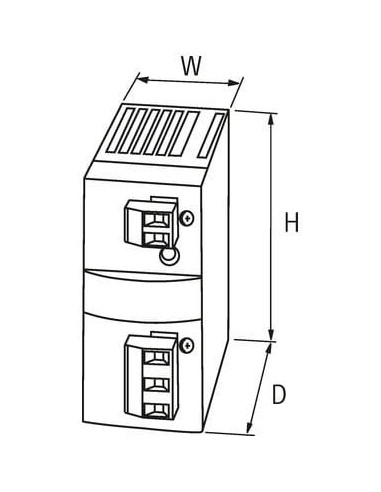

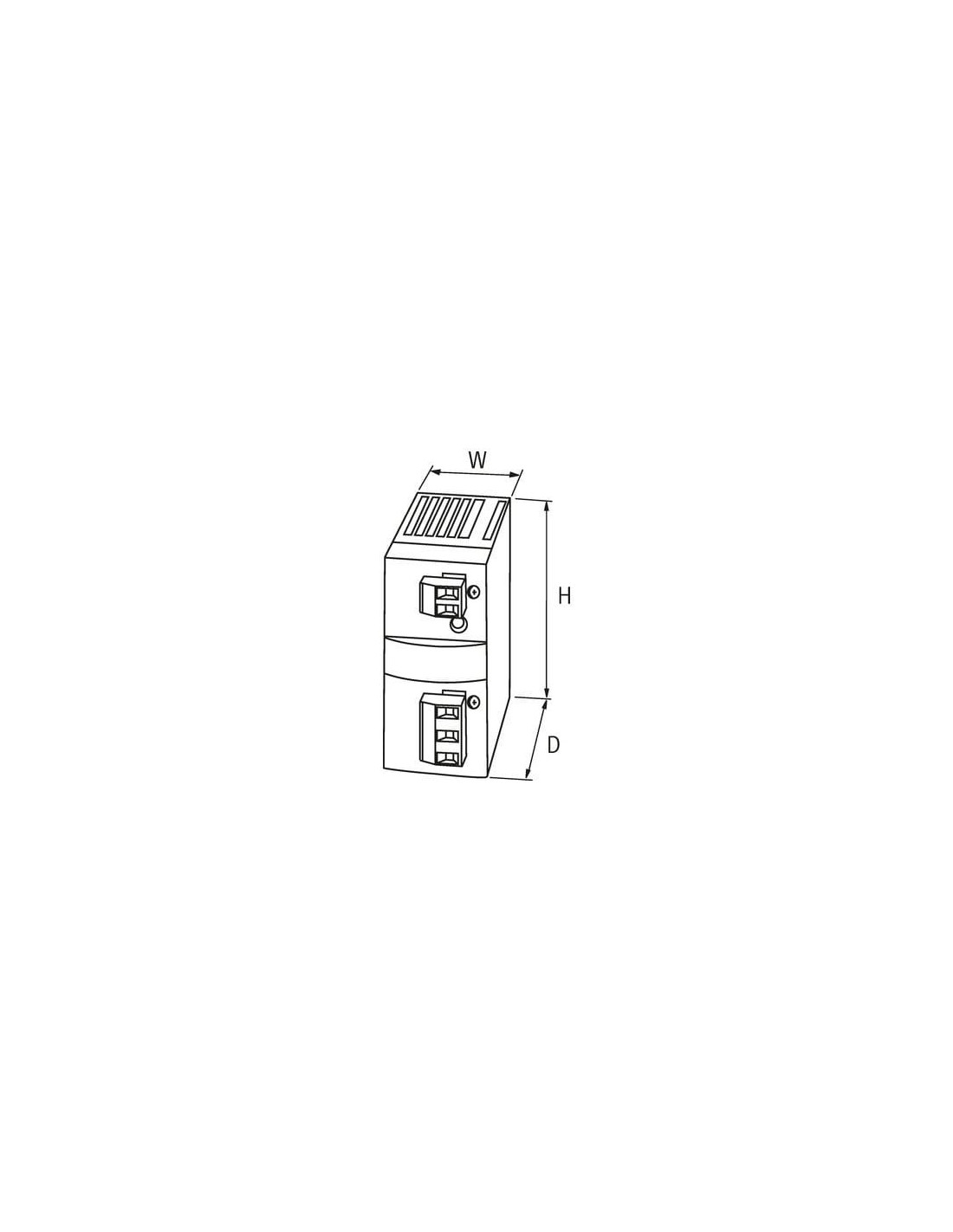

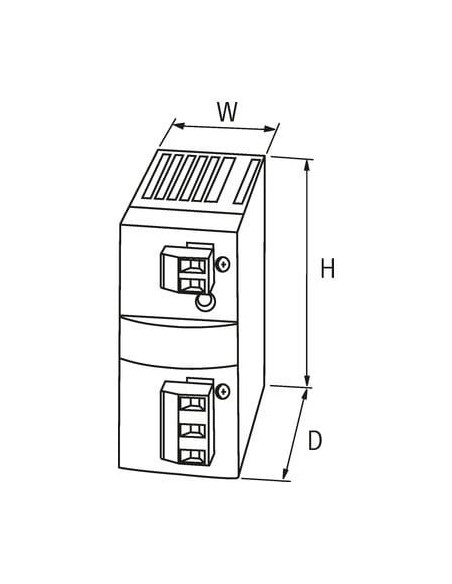

- Kompaktowe wymiary: wysokość 76 mm, szerokość 38 mm, głębokość 87,5 mm – idealny do montażu w ograniczonej przestrzeni szaf sterowniczych.
- Montaż na szynie DIN TH35 (EN 60715): szybki i pewny montaż zgodny z normami przemysłowymi.
- Regulowane wyjście DC: napięcie wyjściowe można ustawić w zakresie od 12 V do 15 V, co pozwala na dostosowanie do indywidualnych potrzeb aplikacji.
- Niezawodność działania: ochrona przeciążeniowa i przeciwzwarciowa, wysoka odporność na zakłócenia oraz skoki napięcia.
- Sprawność energetyczna 82% – optymalizacja zużycia energii oraz ograniczenie emisji ciepła.
- Bezpieczeństwo: wyjście SELV (Safety Extra Low Voltage) zapewnia ochronę przed porażeniem.
- Mostkowanie zaniku zasilania: min. 20 ms przy 115 V AC i min. 110 ms przy 230 V AC, co gwarantuje stabilność pracy podłączonych urządzeń podczas krótkotrwałych spadków napięcia.
Typowe zastosowania zasilacza impulsowego 12V 2,5A
Zasilacz impulsowy 12V DC 2,5A znajduje zastosowanie w wielu obszarach automatyki przemysłowej, kontroli procesów, montażu maszyn, systemach oświetleniowych LED, a także w systemach bezpieczeństwa i monitoringu CCTV, gdzie wymagana jest wysoka niezawodność oraz ciągłość zasilania. Dzięki możliwości pracy w szerokim zakresie temperatur (od 0 do 50°C) oraz wysokiej odporności na wilgotność (do 95% bez kondensacji), doskonale sprawdzi się w trudnych warunkach przemysłowych.
Łatwy montaż i podłączenie – zasilacz MCS-B 1-fazowy 85373

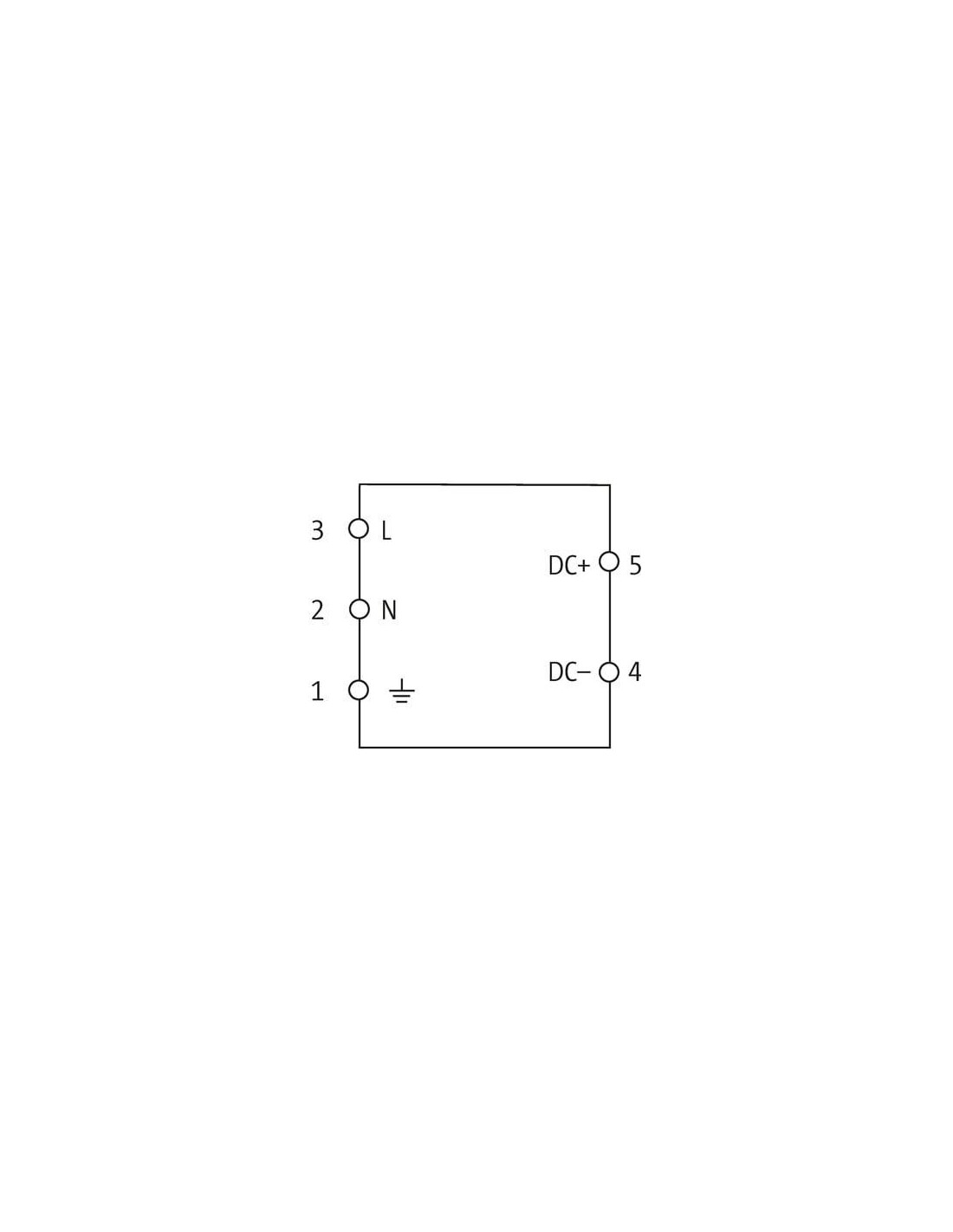

- Złącza wejściowe: zaciski sprężynowe FK (3 bieguny: PE, N, L) ułatwiają szybkie i bezpieczne podłączenie do sieci zasilającej.
- Złącza wyjściowe: zaciski sprężynowe FK (2 bieguny: DC–, DC+), pozwalające na wygodne podłączenie odbiorników.
- Czytelny schemat przyłączeń oraz wyraźne oznaczenia na obudowie, które ułatwiają prawidłowy i błyskawiczny montaż oraz eliminują ryzyko pomyłek.
Wytrzymałość i dostosowanie do warunków przemysłowych
Zasilacz MCS-B został zaprojektowany z myślą o długotrwałej i niezawodnej pracy w warunkach przemysłowych. Obudowa zapewnia odpowiedni poziom ochrony podzespołów elektronicznych, a bezpieczeństwo użytkowania potwierdzają międzynarodowe certyfikaty. Produkt ten spełnia restrykcyjne normy jakości i bezpieczeństwa.
Podsumowanie – Zasilacz impulsowy 85373 Murrelektronik
Zasilacz impulsowy MCS-B 1-fazowy 12V 2,5A to sprawdzony wybór do stacji automatyki, urządzeń elektroniki przemysłowej oraz wszelkiego typu instalacji, gdzie istotne są stabilność, bezpieczeństwo i łatwość montażu. Idealny do paneli sterowania, taśm produkcyjnych, systemów LED i wielu innych zastosowań przemysłowych.
