INPUT: 90...265 V AC/90...250 V DC
OUTPUT: 24...28 V DC
Prąd: 20 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie strony pierwotnej wewn. | 10 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 100 V |
| Napięcie wejściowe 2 AC | 240 V |
| Napięcie wejściowe AC min. | 90 V |
| Napięcie wejściowe AC maks. | 265 V |
| Napięcie wejściowe DC min. | 90 V |
| Napięcie wejściowe DC maks. | 250 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 5,2 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 2,2 A |
| Inrush current max. | 23 A @ 230 V |
| Sprawność | 91,7 % @ 110 V AC, 94,1 % @ 230 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 20 A |
| Czas Power Boost min. | 4 s |
| Mostkowanie zaniku zasilania min. | 30 ms @ 100 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 200 mV |
Instalowanie | Podłączanie
| Typ połączenia | Zacisk sprężynowy typu push-in |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 123 mm |
| Szerokość | 85 mm |
| Głębokość | 138 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Alarm |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | PE |
| PIN 2 | N |
| PIN 3 | L |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |

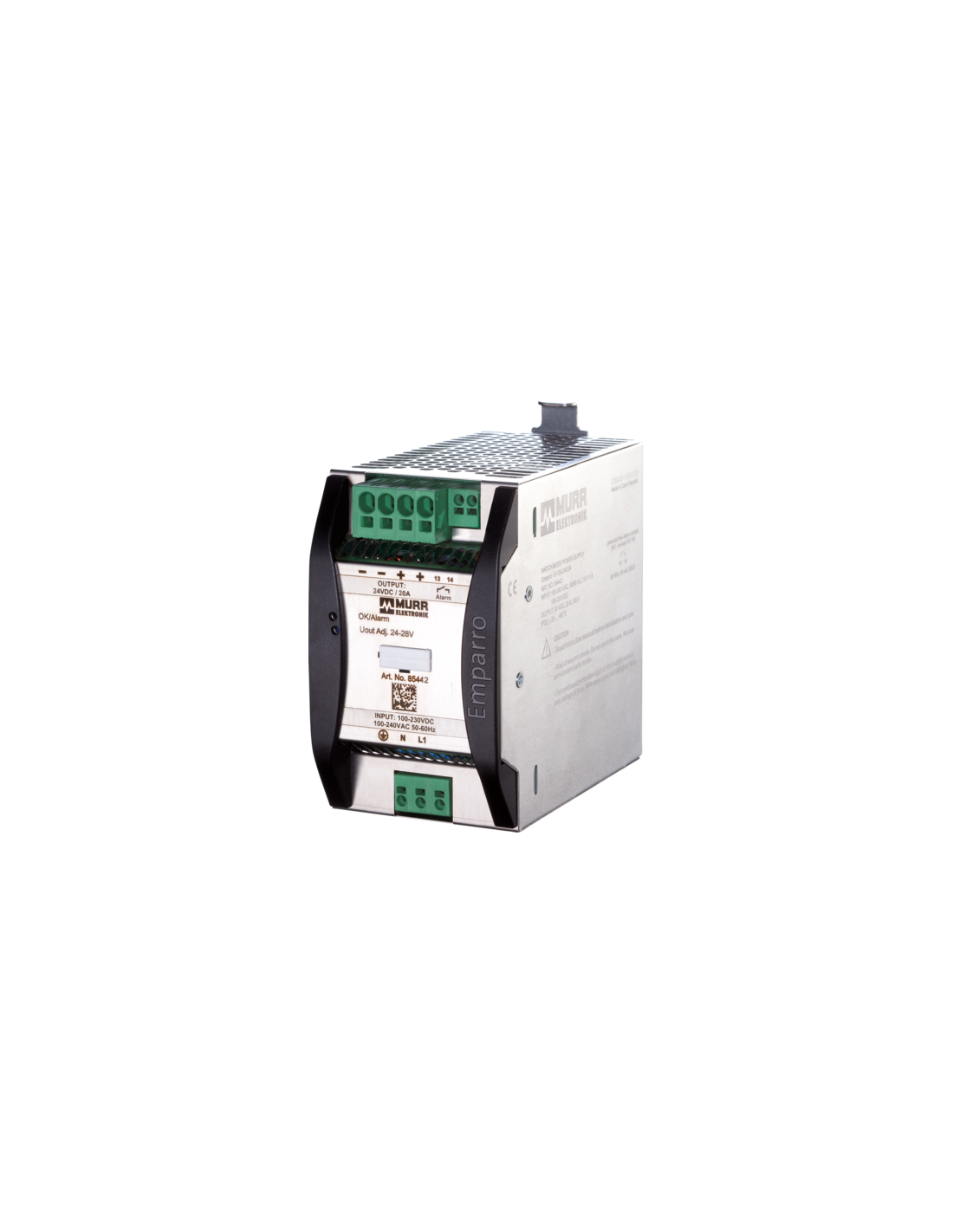

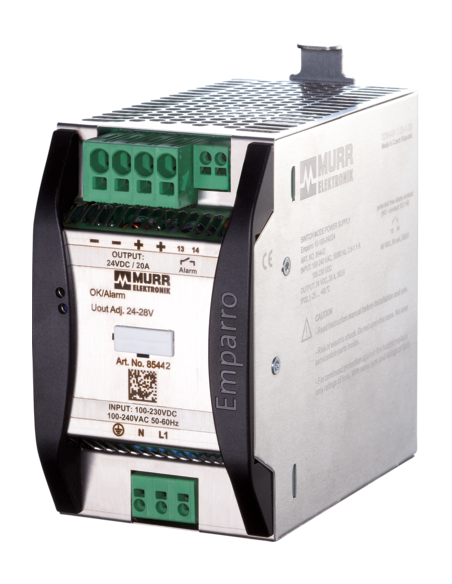

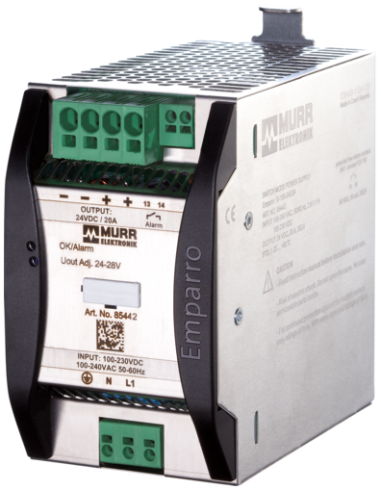

Zasilacz impulsowy Emparro 85442 – niezawodne źródło zasilania 24V DC/20A
Zasilacz impulsowy Emparro 1-fazowy 85442 to nowoczesne i wydajne urządzenie przeznaczone do zasilania instalacji przemysłowych i automatyki. Wysoka sprawność oraz szeroki zakres parametrów wejściowych sprawiają, że doskonale sprawdza się w środowiskach wymagających niezawodności i stabilności zasilania.
Uniwersalne zastosowanie zasilacza Emparro 85442
Ten zasilacz 24V DC 20A jest przeznaczony do pracy w najbardziej wymagających aplikacjach przemysłowych, takich jak:
- Szafy sterownicze w automatyce przemysłowej
- Systemy bezpieczeństwa i monitoringu
- Zasilanie urządzeń elektrotechnicznych
- Infrastruktura IT i sieciowa
- Maszyny oraz linie produkcyjne
Dzięki możliwości pracy równoległej i szeregowej można konfigurować większe systemy zasilania lub zastosować urządzenie jako redundancję w krytycznych obwodach.
Najważniejsze cechy i zalety zasilacza Emparro 85442
- Szeroki zakres napięcia wejściowego: możliwa praca zarówno w sieciach 1-fazowych AC (90–265 V), jak i DC (90–250 V).
- Wysoka sprawność (do 94,1%) ogranicza straty energii, co wpływa na oszczędność eksploatacji oraz zmniejszenie nagrzewania urządzenia.
- Power Boost 150% przez minimum 4 sekundy, co ułatwia rozruch obciążeń dynamicznych oraz krótkotrwałe przeciążenia.
- Wysoka odporność na zakłócenia i krótkotrwałe zaniki zasilania: mostkowanie zaniku napięcia nawet do 30 ms.
- Wbudowane zabezpieczenia przeciwzwarciowe i przeciążeniowe gwarantują ochronę zarówno samego urządzenia, jak i odbiorników końcowych.

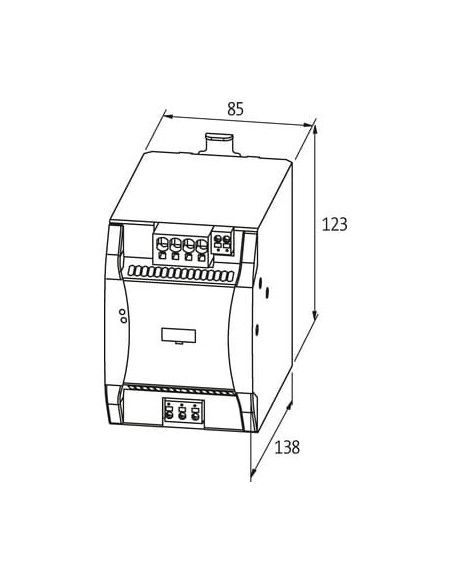

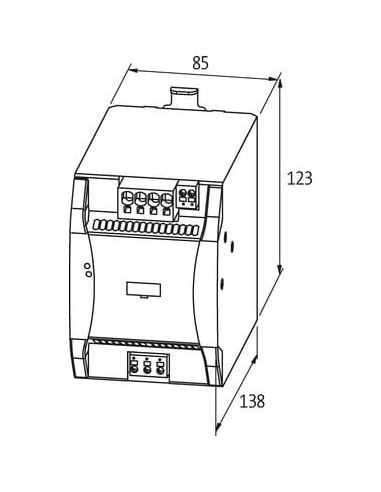

- Kompaktowa obudowa (85 × 123 × 138 mm) pozwala na prosty montaż na szynie DIN (TH35), zgodnie z normą EN 60715.
- Szeroki zakres temperatury pracy: -40°C do +60°C, odpowiedni do wymagających warunków przemysłowych.
- Sygnalizacja stanu (alarm/OK) oraz wygodne, odporne na wibracje zaciski sprężynowe push-in typu FK.
- Zgodność z międzynarodowymi normami oraz rozmaitymi certyfikatami (m.in. SEMI F47).
Wydajne i bezpieczne zasilanie dla automatyki i przemysłu
Urządzenie znajduje zastosowanie wszędzie tam, gdzie zapewnienie ciągłości zasilania ma kluczowe znaczenie. Dzięki obudowie o stopniu ochrony IP20 oraz solidnej konstrukcji, Emparro 85442 sprawdzi się zarówno w standardowych, jak i w trudnych środowiskach przemysłowych.
Zasilacz impulsowy Emparro to gwarancja stabilnego napięcia wyjściowego w zakresie 24–28V DC przy obciążeniu do 20A, co przekłada się na bezpieczeństwo oraz optymalizację pracy urządzeń końcowych.
Mocna specyfikacja techniczna oraz łatwy montaż i obsługa czynią ten model jednym z najbardziej funkcjonalnych rozwiązań do zastosowań przemysłowych i automatyki.
Typowe aplikacje zasilacza Emparro 1-fazowego 85442
- Sterowanie maszynami przemysłowymi
- Automatyka budynkowa – systemy BMS
- Systemy alarmowe i bezpieczeństwa
- Technika oświetleniowa LED
- Laboratoria i stanowiska testowe
Wysoka niezawodność oraz możliwość elastycznego sterowania napięciem wyjściowym czynią zasilacz Emparro 85442 wszechstronnym elementem w praktycznie każdej instalacji zasilającej.
