INPUT: 3× 360...520 V AC / 480...745 V DC
OUTPUT: 22...28 V DC
Prąd: 10 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe AC min. | 324 V |
| Napięcie wejściowe AC maks. | 572 V |
| Napięcie wejściowe DC min. | 480 V |
| Napięcie wejściowe DC maks. | 745 V |
| Prąd wejściowy AC (3-fazowy) | 0,8 A |
| Inrush current max. | 15 A |
| Dobezpieczenie zewnętrzne maks. | 10 A |
| Liczba faz wejścia | 3 |
| Sprawność | 90 % @ 3× 400 V AC, 90 % @ 3× 520 V AC |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 22 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Czas Power Boost min. | 4 s |
| Mostkowanie zaniku zasilania min. | 19 ms @ 400 V AC |
| Power Boost | 150 % |
| Falowość resztkowa właściwa maks. | 50 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 132 mm |
| Szerokość | 93 mm |
| Głębokość | 114 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dopuszczenia
| SEMI F47 | compliant |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | + |
| PIN 3 | - |
| PIN 4 | - |

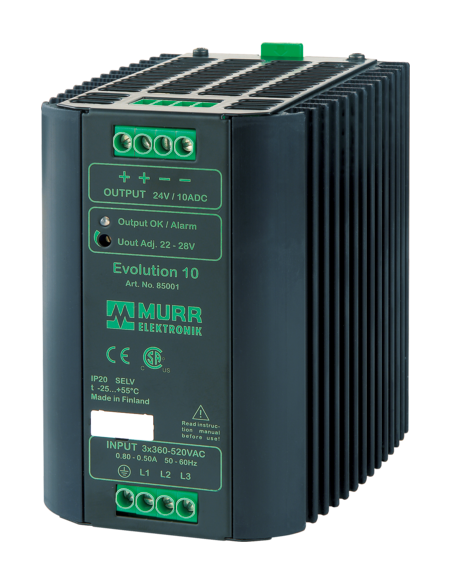

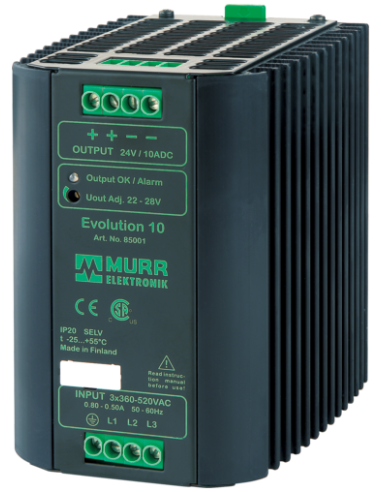

Zasilacz impulsowy 3-fazowy Evolution 85001 – niezawodne zasilanie przemysłowe 24V
Evolution 3-fazowy 85001 to zaawansowany zasilacz impulsowy renomowanej marki Murrelektronik, przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, infrastrukturze produkcyjnej oraz rozbudowanych systemach elektrycznych. Urządzenie to charakteryzuje się wysoką wydajnością, bezpieczeństwem oraz stabilnością pracy w szerokim zakresie warunków przemysłowych.
Zalety i możliwości zastosowania zasilacza impulsowego Evolution 85001
Evolution 85001 doskonale sprawdza się wszędzie tam, gdzie wymagana jest ciągła, bezawaryjna praca w trudnych warunkach otoczenia, zarówno przy zasilaniu maszyn produkcyjnych, systemów automatyki, sterowania, jak i rozdzielni przemysłowych. Zasilacz znajduje zastosowanie m.in. w:
- Zautomatyzowanych liniach produkcyjnych
- Systemach robotyki i sterowania procesami
- Tablicach rozdzielczych
- Przemysłowych instalacjach elektrycznych
- Infrastrukturze IT oraz systemach bezpieczeństwa
Dużą zaletą konstrukcji jest możliwość pracy zarówno w układach równoległych, jak i szeregowych, dzięki czemu urządzenie umożliwia rozbudowę systemów zasilania oraz zwiększenie niezawodności i dostępności energii w instalacji.
Kluczowe cechy zasilacza impulsowego Murrelektronik Evolution 85001
- Trzyfazowe wejście – dedykowane do zasilania z sieci przemysłowej 3× 360...520 V AC lub 480...745 V DC
- Regulowane napięcie wyjściowe – zakres 22...28 V DC, z fabrycznym ustawieniem na 24 V DC
- Maksymalny prąd wyjściowy 10 A zapewnia stabilność pracy nawet przy znacznych obciążeniach
- Funkcja Power Boost – krótkotrwałe, zwiększone natężenie prądu do 150% wartości znamionowej, idealna do rozruchu silników oraz urządzeń z dużym zapotrzebowaniem na prąd
- Bezpieczne napięcie SELV – wysoki poziom ochrony oraz spełnienie wymaganych norm (EN IEC 60529 IP20)
- Skuteczna ochrona przeciążeniowa i przeciwzwarciowa na wyjściu

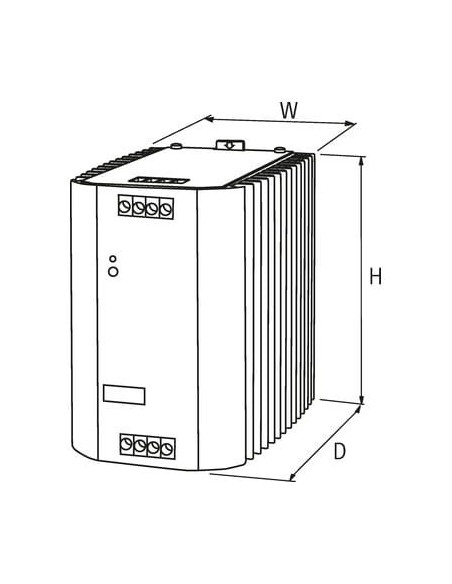

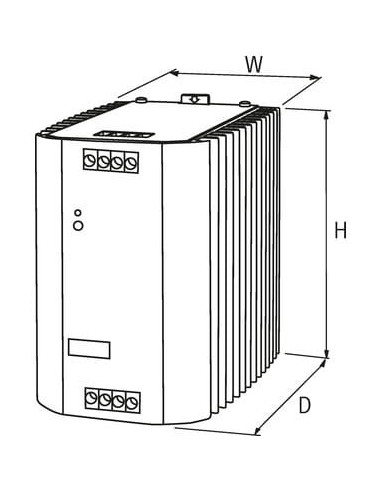

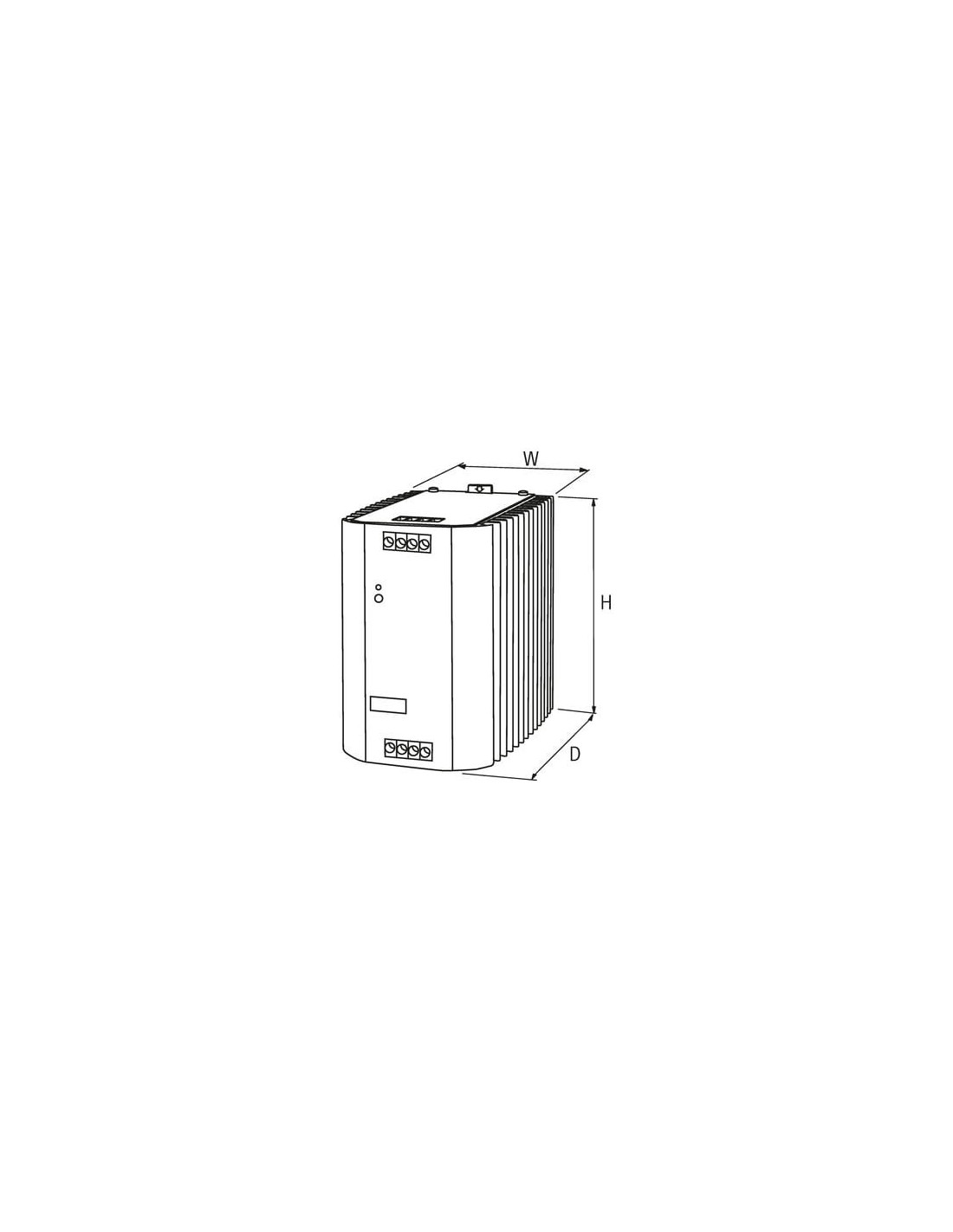

- Kompaktowa i solidna obudowa – szerokość: 93 mm, wysokość: 132 mm, głębokość: 114 mm
- Łatwy montaż na szynie DIN (TH35, EN 60715), wygodne złącza śrubowe
- Wyjątkowa trwałość i niezawodność – szeroki zakres temperaturowy pracy (-25°C do +70°C) oraz wysoka odporność na wahania wilgotności
- Możliwość łączenia do 5 urządzeń równolegle i 2 szeregowo, elastyczna rozbudowa systemów
Bezpieczeństwo i zgodność
Zasilacz impulsowy Evolution 85001 wyposażony jest w standard SELV oraz stopień ochrony IP20. Dodatkowo spełnia światowe normy jakości i bezpieczeństwa, potwierdzone międzynarodowymi certyfikatami, co gwarantuje niezawodność nawet w wymagających aplikacjach.
Gdzie warto stosować zasilacz Evolution 3-fazowy 85001?
Urządzenie rekomendowane jest do stosowania w sektorach przemysłowych, takich jak automatyzacja produkcji, stalownie, automatyka budynkowa czy systemy rozdzielni mocy. Dzięki uniwersalnej konstrukcji, szerokiemu zakresowi napięć wejściowych oraz wysokiej sprawności, stanowi idealny wybór do profesjonalnych instalacji wymagających niezawodnego źródła napięcia 24V DC.
