INPUT: 3× 360...550 V AC
OUTPUT: 24...28 V DC
Prąd: 10 A
Dane techniczne | Dane elektryczne
| Liczba urządzeń połączonych równolegle maks. | 5 |
| Liczba urządzeń połączonych szeregowo maks. | 2 |
| Możliwość połączenia równoległego | tak |
| Połączenie szeregowe | tak |
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 360 V |
| Napięcie wejściowe AC maks. | 550 V |
| Prąd wejściowy AC (3-fazowy) | 0,65 A |
| Inrush current max. | 15 A |
| Dobezpieczenie zewnętrzne maks. | 2 A |
| Liczba faz wejścia | 3 |
| Sprawność | 90 % |
Dane elektryczne | Wyjście
| Wybierana charakterystyka wyłączania | zworka z przodu (automatyczny restart lub definitywne wyłączenie) |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe DC min. | 24 V |
| Napięcie wyjściowe DC maks. | 28 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 10 A |
| Prąd wyjściowy (UL) | 12 A |
| Mostkowanie zaniku zasilania min. | 11 ms @ 400 V AC |
| Falowość resztkowa właściwa maks. | 20 mV |
| Spikes (s-s) max. | 100 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 127 mm |
| Szerokość | 68 mm |
| Głębokość | 198 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |

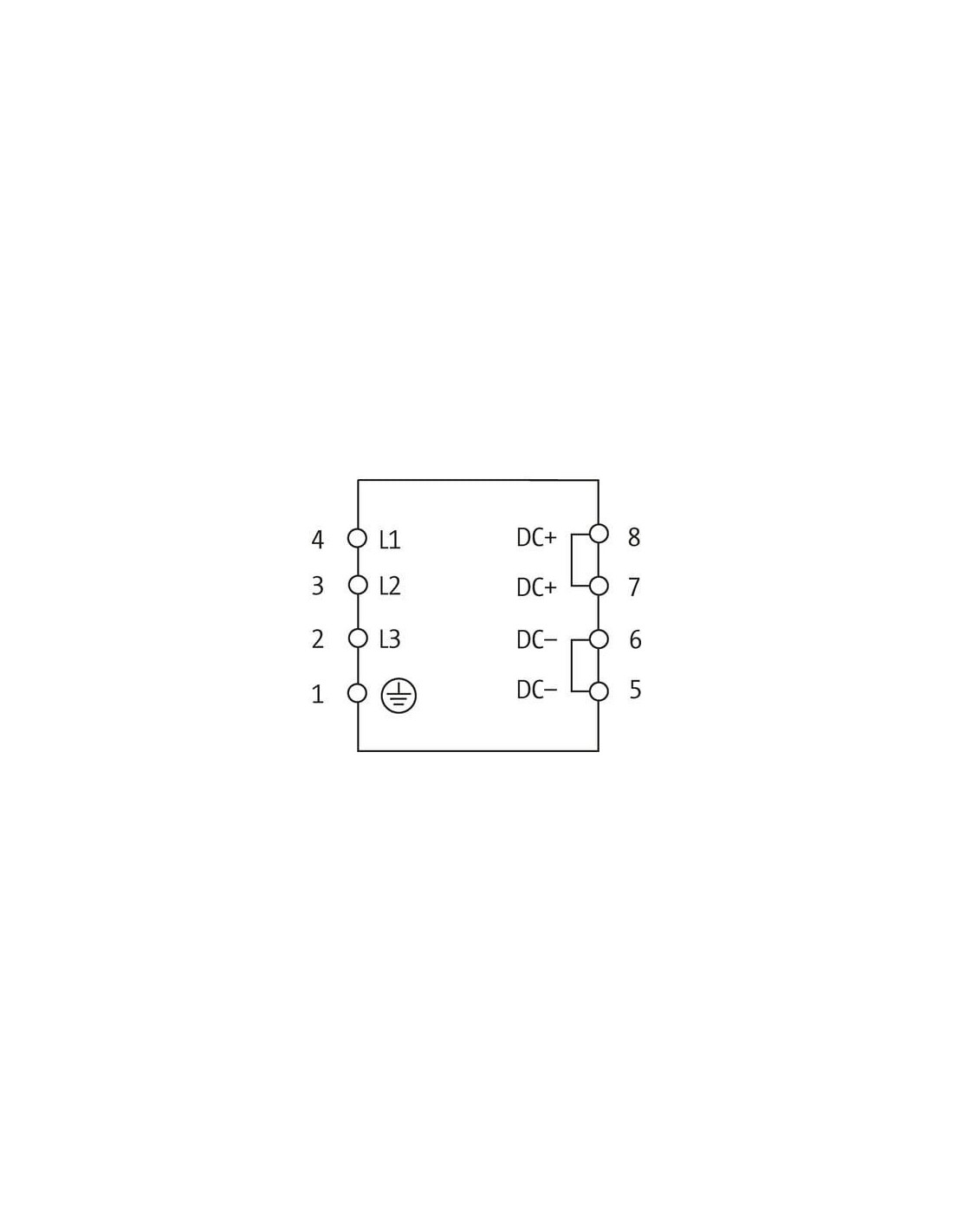

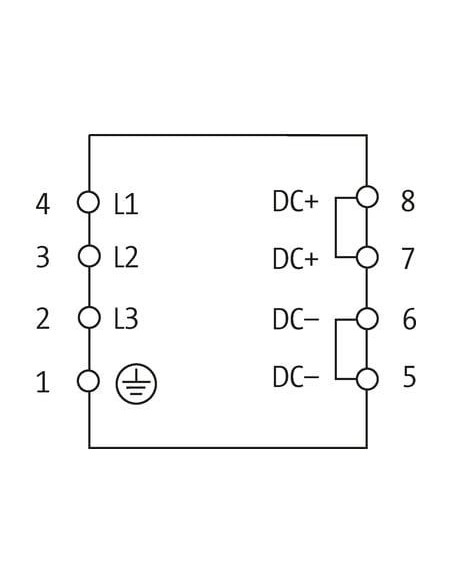

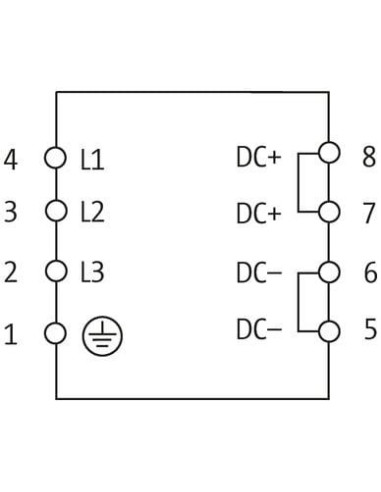

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | PE |
| PIN 2 | L 1 |
| PIN 3 | L 2 |
| PIN 4 | L 3 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |
Zasilacz impulsowy 3-fazowy MCS 85071 – Wydajne i niezawodne zasilanie przemysłowe
Zasilacz impulsowy MCS 3-fazowy 85071 przeznaczony jest do zastosowań przemysłowych, gdzie wymagane jest stabilne i niezawodne zasilanie urządzeń automatyki oraz systemów sterowania. Jest to wysoce wydajny zasilacz pracujący z wejściem trójfazowym w szerokim zakresie napięć 360–550 V AC i generujący stabilne napięcie wyjściowe 24–28 V DC przy maksymalnym prądzie 10 A.
Najważniejsze zalety zasilacza impulsowego MCS 85071
- Trójfazowe wejście: obsługuje szeroki zakres napięć AC (360–550 V), zapewniając stabilność nawet przy wahaniu napięcia w sieci.
- Stabilne napięcie DC: regulowane napięcie wyjściowe 24–28 V DC umożliwia dopasowanie do wymagań odbiorników.
- Wysokie bezpieczeństwo eksploatacji: zgodność ze standardem SELV oraz elektroniczna ochrona przeciążeniowa i przeciwzwarciowa wyjścia.
- Wyjątkowa sprawność energetyczna: efektywność energetyczna na poziomie 90% pozwala na ograniczenie strat cieplnych i kosztów eksploatacyjnych.
- Elastyczność konfiguracji: możliwość łączenia jednostek równolegle (do 5 sztuk) i szeregowo (do 2 sztuk), co umożliwia rozbudowę systemu zgodnie z potrzebami.
- Wysoka odporność na warunki środowiskowe: praca w temperaturze 0–60°C, wilgotność względna do 95% (bez kondensacji).
- Szybki i pewny montaż: obudowa przystosowana do montażu na szynie DIN (TH35/EN 60715); zaciski sprężynowe umożliwiają szybkie podłączenie przewodów.
Typowe zastosowania zasilacza MCS 85071
Zasilacz impulsowy Murrelektronik MCS 85071 jest przystosowany do pracy w przemysłowych instalacjach automatyki, takich jak:
- Systemy sterowania maszyn i linii produkcyjnych
- Automatyka procesowa i przemysłowa
- Sterowniki PLC, moduły wejść/wyjść, czujniki oraz urządzenia wykonawcze
- Systemy bezpieczeństwa, monitoring oraz urządzenia telekomunikacyjne wymagające stabilnego napięcia DC
- Zasilanie rozbudowanych szaf sterowniczych

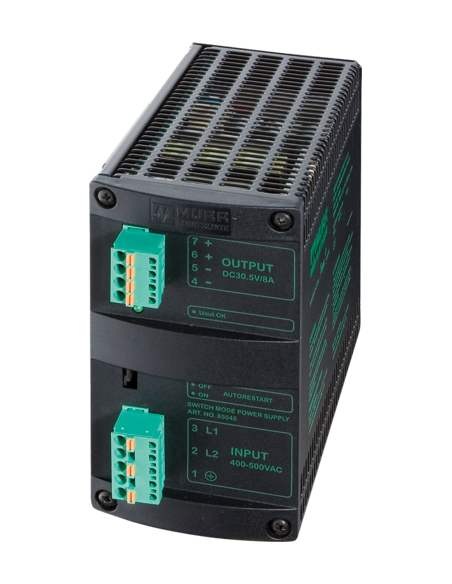

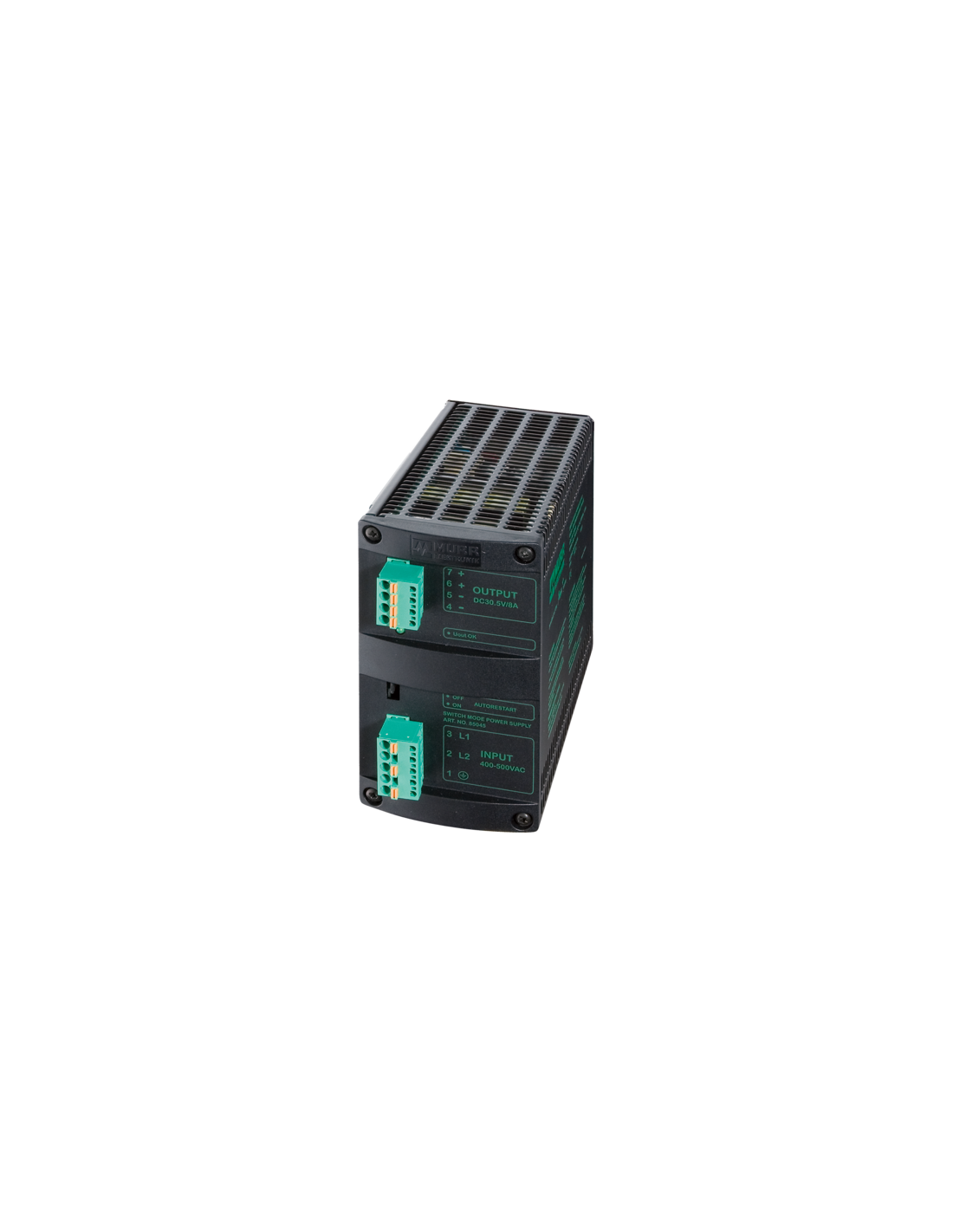

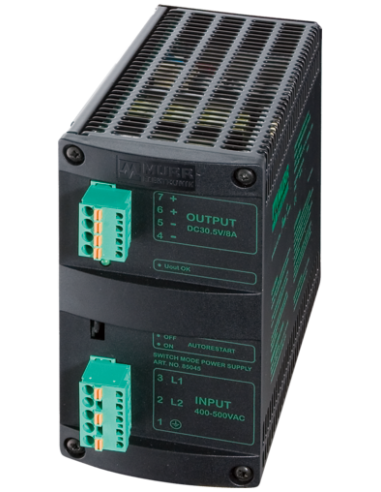

Budowa i wygoda użytkowania
Solidna konstrukcja z otworami wentylacyjnymi zapewnia skuteczne odprowadzanie ciepła, a kompaktowe wymiary (127 mm wysokości, 68 mm szerokości, 198 mm głębokości) umożliwiają łatwą integrację w szafach sterowniczych. Złącza sprężynowe oraz czytelne oznaczenia gwarantują wygodę i bezpieczeństwo przy podłączaniu.
Bezpieczeństwo i certyfikaty
Urządzenie spełnia rygorystyczne normy bezpieczeństwa i posiada certyfikaty potwierdzające zgodność z międzynarodowymi standardami dla urządzeń przemysłowych. Elektroniczne zabezpieczenia, możliwość pracy szeregowej i równoległej, a także adaptacja do różnorodnych warunków pracy wyróżniają ten zasilacz na tle innych rozwiązań dostępnych w branży automatyki.
